Композиція універсальної маточної суміші

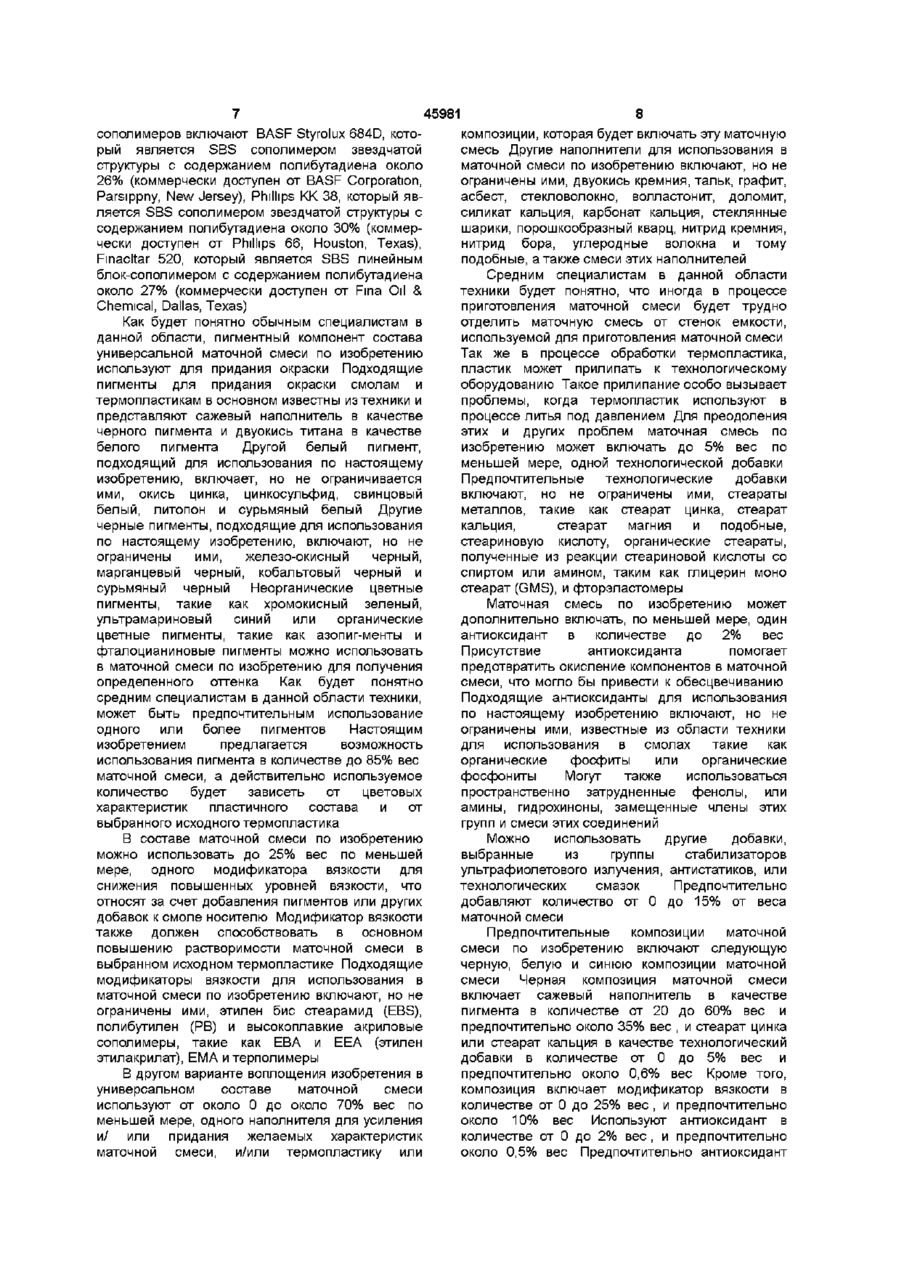

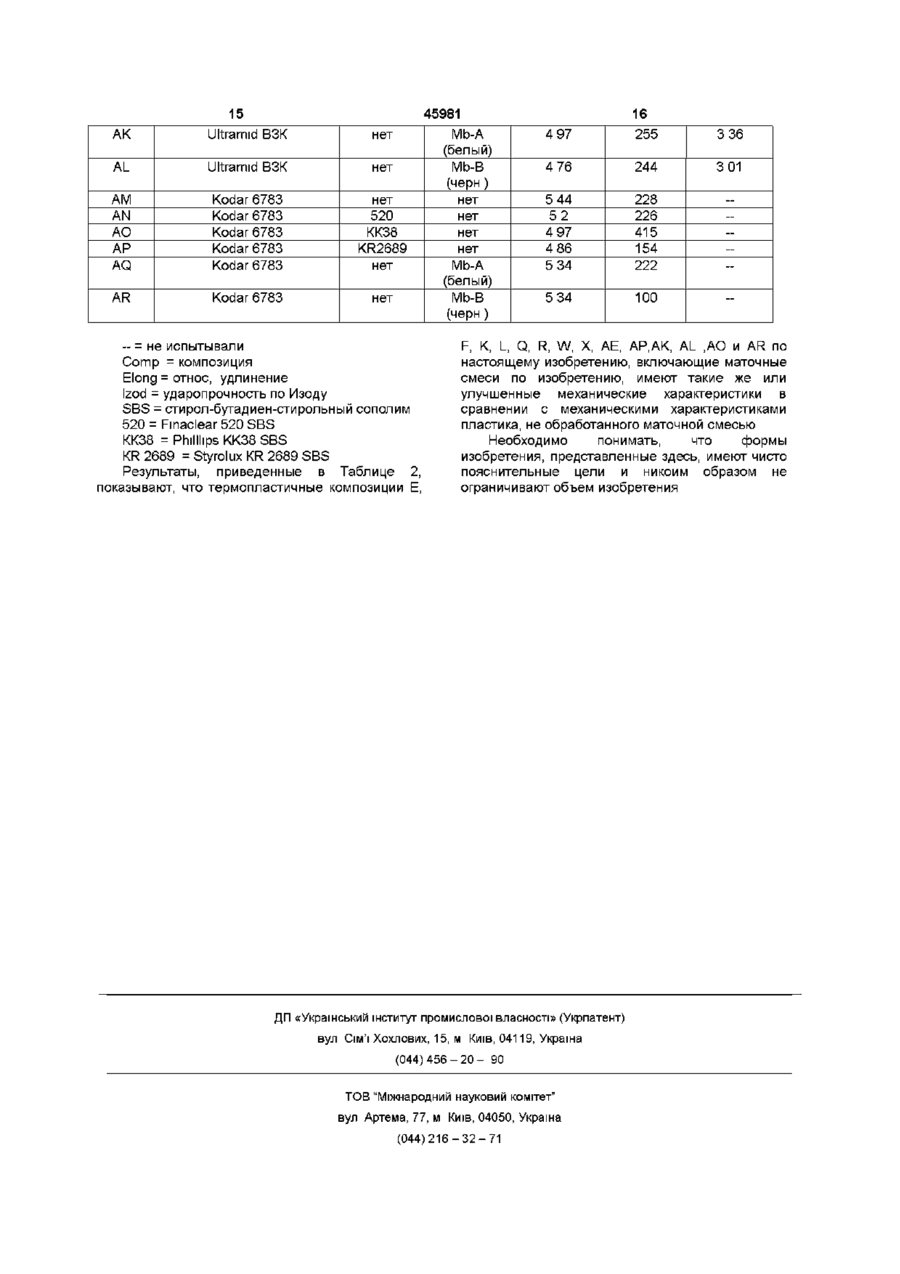

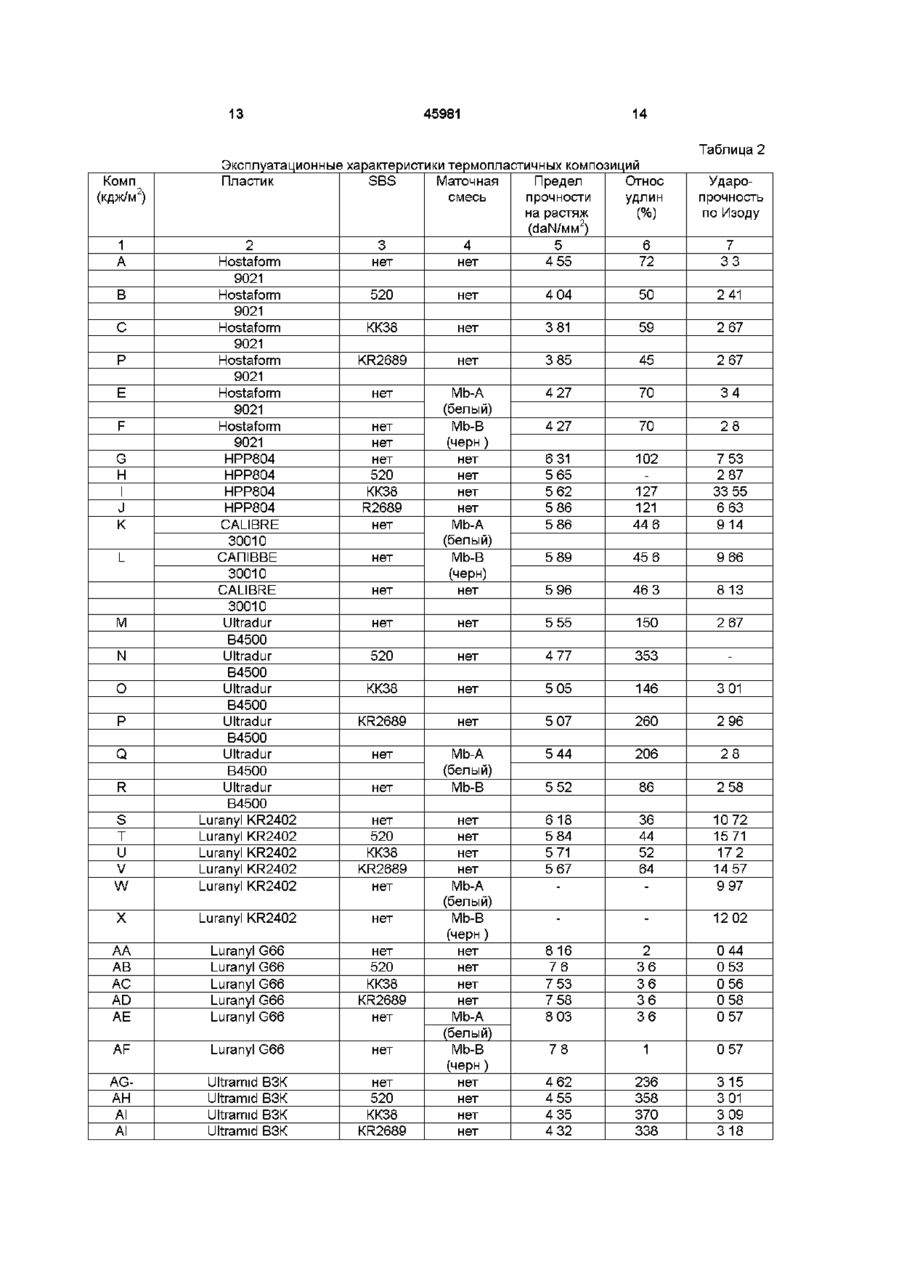

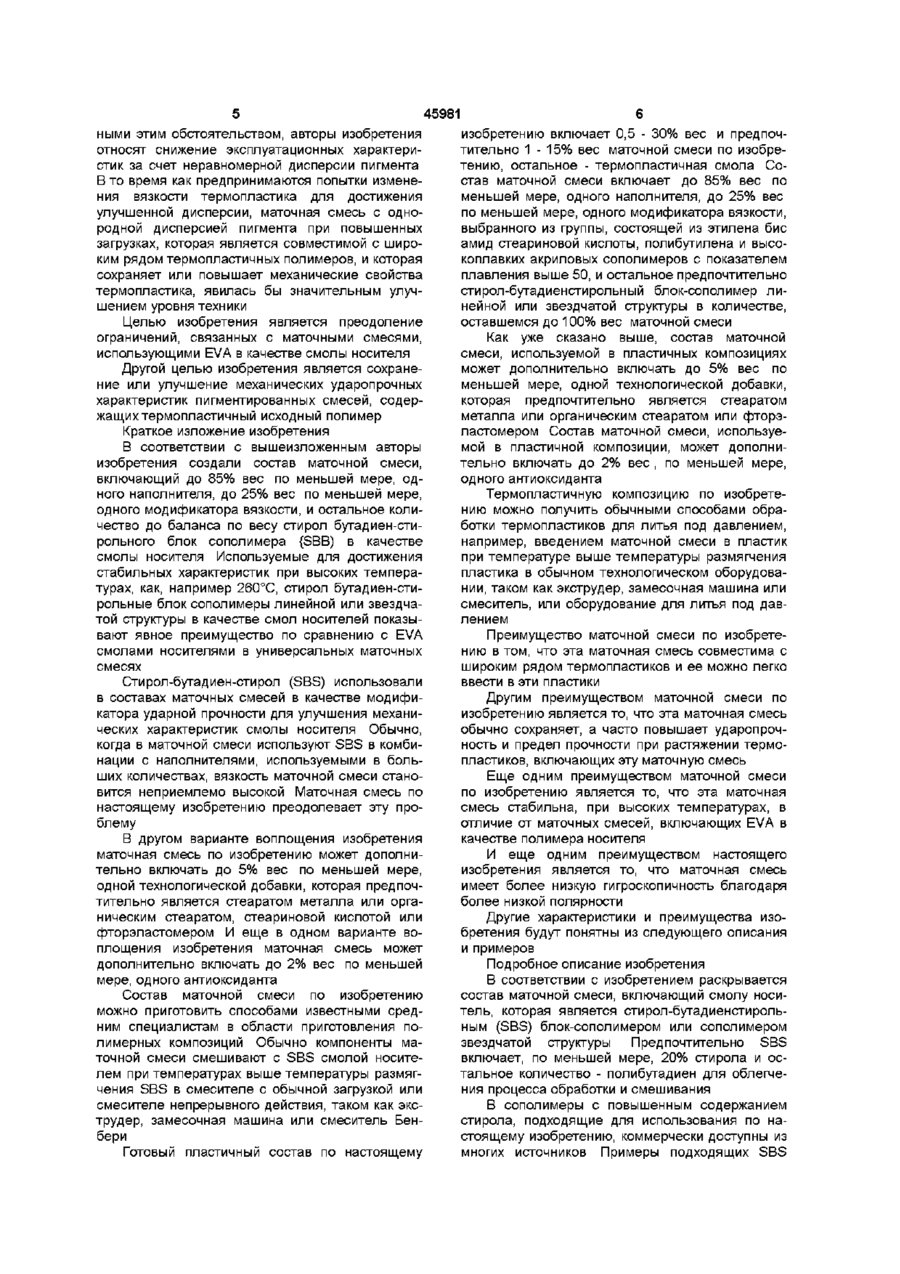

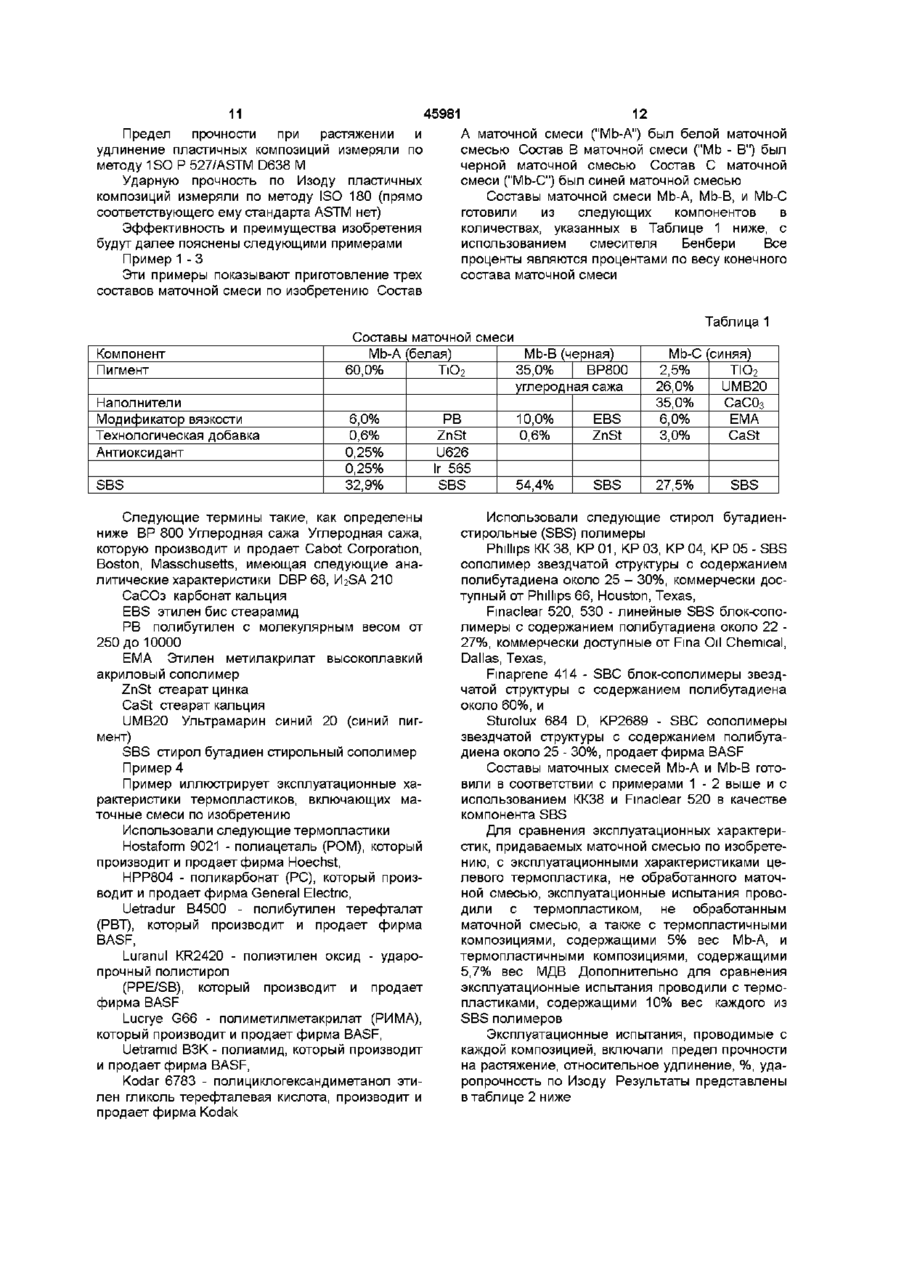

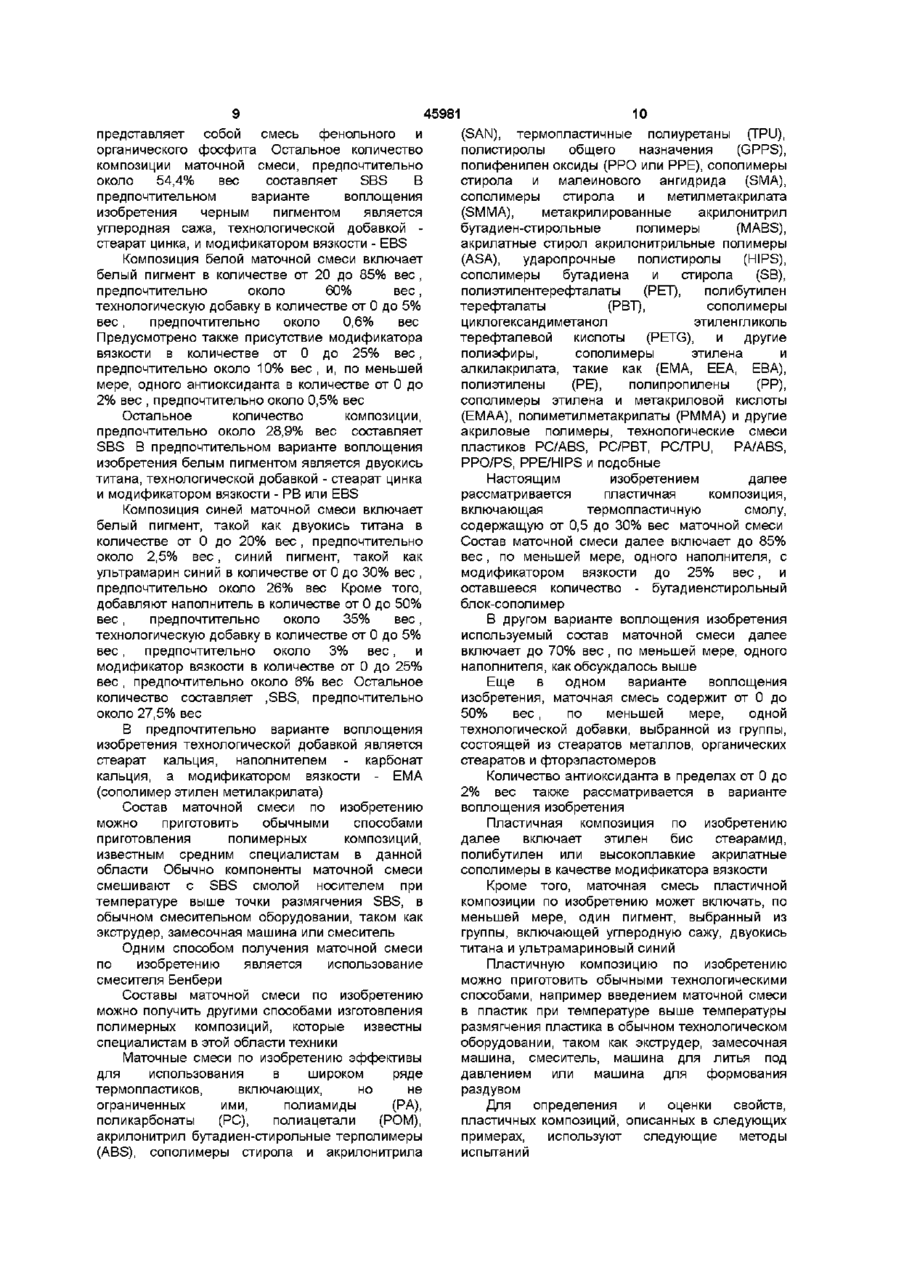

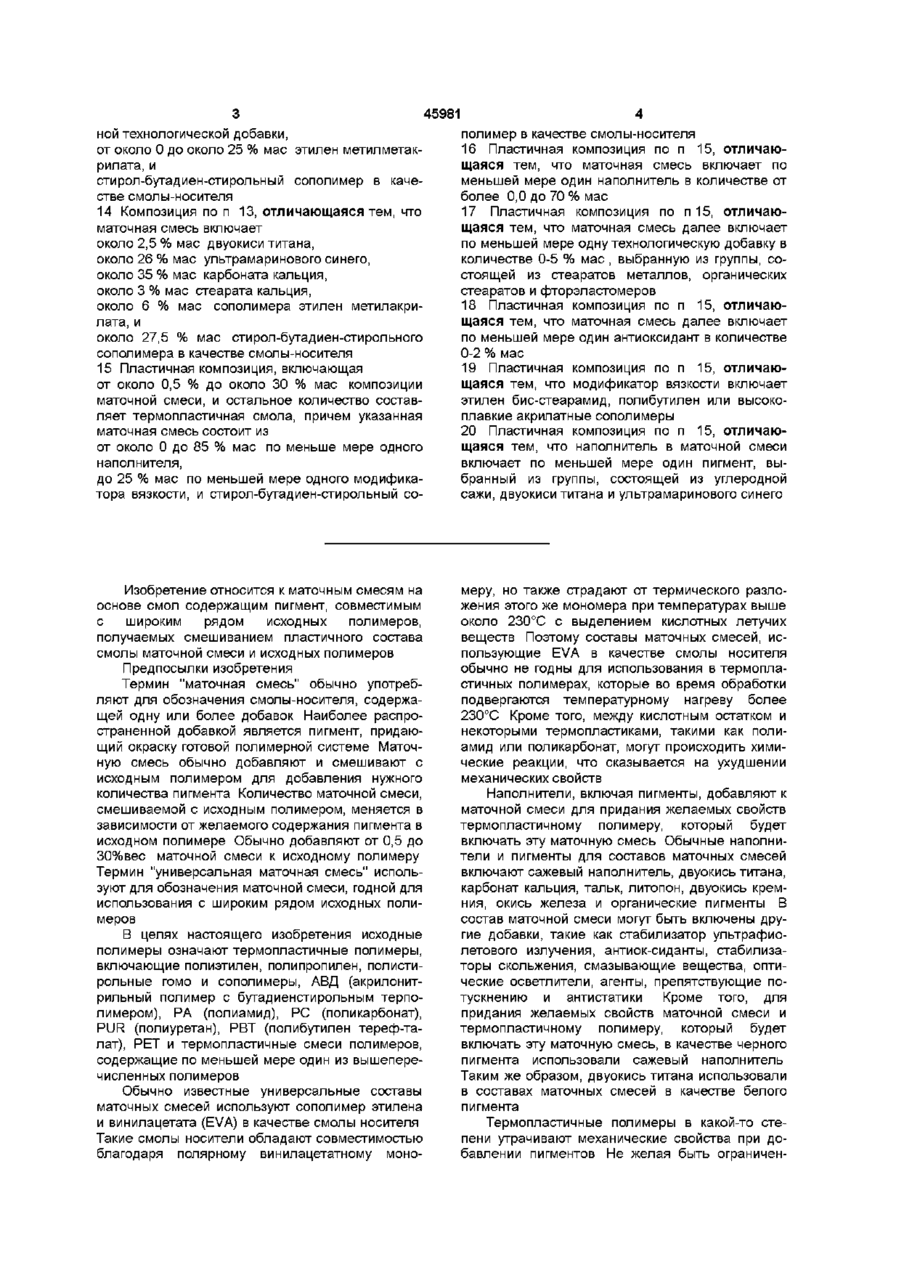

1 Композиция маточной смеси, которая сохраняет механические свойства исходного термопластика, включающая от около 0 до 85 % мае по меньшей мере одного наполнителя, до 25 % мае по меньшей мере одного модификатора вязкости, при этом модификатор вязкости включает этилен бис-стеарамид, полибутилен или высокоплавкие акрилатные сополимеры, и стирол-бутадиен-стирольный сополимер в качестве смолы-носителя 2 Композиция по п 1, отличающаяся тем, что дополнительно включает от 0 до 5 % мае по меньшей мере одну технологическую добавку, выбранную из группы, состоящей из стеаратов металлов, стеариновой кислоты, органических стеаратов и фторэластомеров 3 Композиция по п 1 , отличающаяся тем, что наполнителем является пигмент, выбранный из группы, состоящей из углеродной сажи, двуокиси титана и ультрамаринового синего 4 Композиция по п 2, отличающаяся тем, что дополнительно включает от 0 до 2 % мае по меньше мере одного антиоксида нта 5 Композиция по п 2, отличающаяся тем, что маточная смесь включает от около 20 до около 60 % мае черного пигмента, от около 0 до около 5 % мае по меньшей мере одной технологической добавки, от около 0 до около 25 % мае по меньшей мере одного модификатора вязкости, и стирол-бутадиен-стирольный сополимер в качестве смолы-носителя 6 Композиция по п 5, отличающаяся тем, что маточная смесь дополнительно включает по меньшей мере одну добавку в количестве от 0 до 15 % мае, выбранную из группы, состоящей из стабилизатора ультрафиолетового излучения, стабилизаторов скольжения, агентов против потускнения, антистатиков или технологических смазок 7 Композиция по п 5, отличающаяся тем, что черным пигментом является углеродная сажа 8 Композция по п 5, отличающаяся тем, что технологической добавкой является органический или неорганический стеарат или стеарат металла, такой как стеарат цинка 9 Композиция по п 5, отличающаяся тем, что модификатором вязкости является этилен бисстеарамид 10 Композиция по п 5,отличающаяся тем, что маточная смесь включает около 35 % мае углеродной сажи, около 0,6 % мае стеарата цинка или стеарата кальция, около 10 % мае этилен бис-стеарамида, и около 54,4 % мае стирол-бутадиен-стирольного сополимера в качестве смолы-носителя 11 Композиция по п 4, отличающаяся тем, что маточная смесь включает от около 20 до около 85 % мае белого пигмента, от около 0 до около 5 % мае по меньшей мере одной технологической добавки, от около 0 до около 25 % мае по меньшей мере одного модификатора вязкости, от около 0 до 2 % мае по меньшей мере одного антиоксиданта, и стирол-бутадиен-стирол ьный сополимер в качестве смолы-носителя 12 Композиция по п 11, отличающаяся тем, что маточная смесь включает около 60 % мае двуокиси титана, около 0,6 % мае стеарата цинка, около 10% мае полибутилена, около 0,5 % мае по меньшей мере одного антиоксиданта и около 28,9 % мае стирол-бутадиен-стирольного сополимера в качестве смолы-носителя 13 Композиция по п 2, отличающаяся тем, что маточная смесь включает до около 20 % мае белого пигмента, до около 30 % мае синего пигмента, от около 0 до около 50 % мае по меньшей мере одного дополнительного наполнителя, от около 0 до около 5 % мае по меньше мере од О 00 ю З 45981 ной технологической добавки, полимер в качестве смолы-носителя от около 0 до около 25 % мае этилен метилметак16 Пластичная композиция по п 15, отличаюрилата, и щаяся тем, что маточная смесь включает по стирол-бутадиен-стирольный сополимер в качеменьшей мере один наполнитель в количестве от стве смолы-носителя более 0,0 до 70 % мае 14 Композиция по п 13, отличающаяся тем, что 17 Пластичная композиция по п 15, отличаюматочная смесь включает щаяся тем, что маточная смесь далее включает по меньшей мере одну технологическую добавку в около 2,5 % мае двуокиси титана, количестве 0-5 % мае , выбранную из группы, сооколо 26 % мае ультрамаринового синего, стоящей из стеаратов металлов, органических около 35 % мае карбоната кальция, стеаратов и фторэластомеров около 3 % мае стеарата кальция, 18 Пластичная композиция по п 15, отличаюоколо 6 % мае сополимера этилен метилакрищаяся тем, что маточная смесь далее включает лата, и по меньшей мере один антиоксидант в количестве около 27,5 % мае стирол-бутадиен-стирольного 0-2 % мае сополимера в качестве смолы-носителя 19 Пластичная композиция по п 15, отличаю15 Пластичная композиция, включающая щаяся тем, что модификатор вязкости включает от около 0,5 % до около 30 % мае композиции этилен бис-стеарамид, полибутилен или высокоматочной смеси, и остальное количество составплавкие акрилатные сополимеры ляет термопластичная смола, причем указанная маточная смесь состоит из 20 Пластичная композиция по п 15, отличающаяся тем, что наполнитель в маточной смеси от около 0 до 85 % мае по меньше мере одного включает по меньшей мере один пигмент, вынаполнителя, бранный из группы, состоящей из углеродной до 25 % мае по меньшей мере одного модификасажи, двуокиси титана и ультрамаринового синего тора вязкости, и стирол-бутадиен-стирольный со Изобретение относится к маточным смесям на основе смол содержащим пигмент, совместимым с широким рядом исходных полимеров, получаемых смешиванием пластичного состава смолы маточной смеси и исходных полимеров Предпосылки изобретения Термин "маточная смесь" обычно употребляют для обозначения смолы-носителя, содержащей одну или более добавок Наиболее распространенной добавкой является пигмент, придающий окраску готовой полимерной системе Маточную смесь обычно добавляют и смешивают с исходным полимером для добавления нужного количества пигмента Количество маточной смеси, смешиваемой с исходным полимером, меняется в зависимости от желаемого содержания пигмента в исходном полимере Обычно добавляют от 0,5 до 30%вес маточной смеси к исходному полимеру Термин "универсальная маточная смесь" используют для обозначения маточной смеси, годной для использования с широким рядом исходных полимеров В целях настоящего изобретения исходные полимеры означают термопластичные полимеры, включающие полиэтилен, полипропилен, полистирольные гомо и сополимеры, АВД (акрилонитрильный полимер с бутадиенстирольным терполимером), РА (полиамид), PC (поликарбонат), PUR (полиуретан), РВТ (полибутилен тереф-талат), PET и термопластичные смеси полимеров, содержащие по меньшей мере один из вышеперечисленных полимеров Обычно известные универсальные составы маточных смесей используют сополимер этилена и винилацетата (EVA) в качестве смолы носителя Такие смолы носители обладают совместимостью благодаря полярному винилацетатному моно меру, но также страдают от термического разложения этого же мономера при температурах выше около 230°С с выделением кислотных летучих веществ Поэтому составы маточных смесей, использующие EVA в качестве смолы носителя обычно не годны для использования в термопластичных полимерах, которые во время обработки подвергаются температурному нагреву более 230°С Кроме того, между кислотным остатком и некоторыми термопластиками, такими как полиамид или поликарбонат, могут происходить химические реакции, что сказывается на ухудшении механических свойств Наполнители, включая пигменты, добавляют к маточной смеси для придания желаемых свойств термопластичному полимеру, который будет включать эту маточную смесь Обычные наполнители и пигменты для составов маточных смесей включают сажевый наполнитель, двуокись титана, карбонат кальция, тальк, литопон, двуокись кремния, окись железа и органические пигменты В состав маточной смеси могут быть включены другие добавки, такие как стабилизатор ультрафиолетового излучения, антиок-сиданты, стабилизаторы скольжения, смазывающие вещества, оптические осветлители, агенты, препятствующие потускнению и антистатики Кроме того, для придания желаемых свойств маточной смеси и термопластичному полимеру, который будет включать эту маточную смесь, в качестве черного пигмента использовали сажевый наполнитель Таким же образом, двуокись титана использовали в составах маточных смесей в качестве белого пигмента Термопластичные полимеры в какой-то степени утрачивают механические свойства при добавлении пигментов Не желая быть ограничен 5 45981 ными этим обстоятельством, авторы изобретения изобретению включает 0,5 - 30% вес и предпочотносят снижение эксплуатационных характеритительно 1 - 15% вес маточной смеси по изобрестик за счет неравномерной дисперсии пигмента тению, остальное - термопластичная смола СоВ то время как предпринимаются попытки изменестав маточной смеси включает до 85% вес по ния вязкости термопластика для достижения меньшей мере, одного наполнителя, до 25% вес улучшенной дисперсии, маточная смесь с однопо меньшей мере, одного модификатора вязкости, родной дисперсией пигмента при повышенных выбранного из группы, состоящей из этилена бис загрузках, которая является совместимой с широамид стеариновой кислоты, полибутилена и высоким рядом термопластичных полимеров, и которая коплавких акриловых сополимеров с показателем сохраняет или повышает механические свойства плавления выше 50, и остальное предпочтительно термопластика, явилась бы значительным улучстирол-бутадиенстирольный блок-сополимер лишением уровня техники нейной или звездчатой структуры в количестве, оставшемся до 100% вес маточной смеси Целью изобретения является преодоление ограничений, связанных с маточными смесями, Как уже сказано выше, состав маточной использующими EVA в качестве смолы носителя смеси, используемой в пластичных композициях может дополнительно включать до 5% вес по Другой целью изобретения является сохранеменьшей мере, одной технологической добавки, ние или улучшение механических ударопрочных которая предпочтительно является стеаратом характеристик пигментированных смесей, содерметалла или органическим стеаратом или фторэжащих термопластичный исходный полимер ластомером Состав маточной смеси, используеКраткое изложение изобретения мой в пластичной композиции, может дополниВ соответствии с вышеизложенным авторы тельно включать до 2% вес , по меньшей мере, изобретения создали состав маточной смеси, одного антиоксиданта включающий до 85% вес по меньшей мере, одного наполнителя, до 25% вес по меньшей мере, Термопластичную композицию по изобретеодного модификатора вязкости, и остальное колинию можно получить обычными способами обрачество до баланса по весу стирол бутадиен-стиботки термопластиков для литья под давлением, рольного блок сополимера {SBB) в качестве например, введением маточной смеси в пластик смолы носителя Используемые для достижения при температуре выше температуры размягчения стабильных характеристик при высоких темперапластика в обычном технологическом оборудоватурах, как, например 260°С, стирол бутадиен-стинии, таком как экструдер, замесочная машина или рольные блок сополимеры линейной или звездчасмеситель, или оборудование для литья под давтой структуры в качестве смол носителей показылением вают явное преимущество по сравнению с EVA Преимущество маточной смеси по изобретесмолами носителями в универсальных маточных нию в том, что эта маточная смесь совместима с смесях широким рядом термопластиков и ее можно легко ввести в эти пластики Стирол-бутадиен-стирол (SBS) использовали в составах маточных смесей в качестве модифиДругим преимуществом маточной смеси по катора ударной прочности для улучшения механиизобретению является то, что эта маточная смесь ческих характеристик смолы носителя Обычно, обычно сохраняет, а часто повышает ударопрочкогда в маточной смеси используют SBS в комбиность и предел прочности при растяжении термонации с наполнителями, используемыми в больпластиков, включающих эту маточную смесь ших количествах, вязкость маточной смеси станоЕще одним преимуществом маточной смеси вится неприемлемо высокой Маточная смесь по по изобретению является то, что эта маточная настоящему изобретению преодолевает эту просмесь стабильна, при высоких температурах, в блему отличие от маточных смесей, включающих EVA в качестве полимера носителя В другом варианте воплощения изобретения маточная смесь по изобретению может дополниИ еще одним преимуществом настоящего тельно включать до 5% вес по меньшей мере, изобретения является то, что маточная смесь одной технологической добавки, которая предпочимеет более низкую гигроскопичность благодаря тительно является стеаратом металла или оргаболее низкой полярности ническим стеаратом, стеариновой кислотой или Другие характеристики и преимущества изофторэластомером И еще в одном варианте вобретения будут понятны из следующего описания площения изобретения маточная смесь может и примеров дополнительно включать до 2% вес по меньшей Подробное описание изобретения мере, одного антиоксиданта В соответствии с изобретением раскрывается Состав маточной смеси по изобретению состав маточной смеси, включающий смолу носиможно приготовить способами известными средтель, которая является стирол-бутадиенстирольним специалистам в области приготовления поным (SBS) блок-сополимером или сополимером лимерных композиций Обычно компоненты мазвездчатой структуры Предпочтительно SBS точной смеси смешивают с SBS смолой носитевключает, по меньшей мере, 20% стирола и ослем при температурах выше температуры размягтальное количество - полибутадиен для облегчечения SBS в смесителе с обычной загрузкой или ния процесса обработки и смешивания смесителе непрерывного действия, таком как эксВ сополимеры с повышенным содержанием трудер, замесочная машина или смеситель Бенстирола, подходящие для использования по набери стоящему изобретению, коммерчески доступны из многих источников Примеры подходящих SBS Готовый пластичный состав по настоящему 45981 сополимеров включают BASF Styrolux 684D, который является SBS сополимером звездчатой структуры с содержанием полибутадиена около 26% (коммерчески доступен от BASF Corporation, Parsippny, New Jersey), Phillips KK 38, который является SBS сополимером звездчатой структуры с содержанием полибутадиена около 30% (коммерчески доступен от Phillips 66, Houston, Texas), Fmacltar 520, который является SBS линейным блок-сополимером с содержанием полибутадиена около 27% (коммерчески доступен от Fma Oil & Chemical, Dallas, Texas) Как будет понятно обычным специалистам в данной области, пигментный компонент состава универсальной маточной смеси по изобретению используют для придания окраски Подходящие пигменты для придания окраски смолам и термопластикам в основном известны из техники и представляют сажевый наполнитель в качестве черного пигмента и двуокись титана в качестве белого пигмента Другой белый пигмент, подходящий для использования по настоящему изобретению, включает, но не ограничивается ими, окись цинка, цинкосульфид, свинцовый белый, литопон и сурьмяный белый Другие черные пигменты, подходящие для использования по настоящему изобретению, включают, но не ограничены ими, железо-окисный черный, марганцевый черный, кобальтовый черный и сурьмяный черный Неорганические цветные пигменты, такие как хромокисный зеленый, ультрамариновый синий или органические цветные пигменты, такие как азопиг-менты и фталоцианиновые пигменты можно использовать в маточной смеси по изобретению для получения определенного оттенка Как будет понятно средним специалистам в данной области техники, может быть предпочтительным использование одного или более пигментов Настоящим изобретением предлагается возможность использования пигмента в количестве до 85% вес маточной смеси, а действительно используемое количество будет зависеть от цветовых характеристик пластичного состава и от выбранного исходного термопластика В составе маточной смеси по изобретению можно использовать до 25% вес по меньшей мере, одного модификатора вязкости для снижения повышенных уровней вязкости, что относят за счет добавления пигментов или других добавок к смоле носителю Модификатор вязкости также должен способствовать в основном повышению растворимости маточной смеси в выбранном исходном термопластике Подходящие модификаторы вязкости для использования в маточной смеси по изобретению включают, но не ограничены ими, этилен бис стеарамид (EBS), полибутилен (РВ) и высокоплавкие акриловые сополимеры, такие как ЕВА и ЕЕА (этилен этилакрилат), ЕМА итерполимеры В другом варианте воплощения изобретения в универсальном составе маточной смеси используют от около 0 до около 70% вес по меньшей мере, одного наполнителя для усиления и/ или придания желаемых характеристик маточной смеси, и/или термопластику или 8 композиции, которая будет включать эту маточную смесь Другие наполнители для использования в маточной смеси по изобретению включают, но не ограничены ими, двуокись кремния, тальк, графит, асбест, стекловолокно, волластонит, доломит, силикат кальция, карбонат кальция, стеклянные шарики, порошкообразный кварц, нитрид кремния, нитрид бора, углеродные волокна и тому подобные, а также смеси этих наполнителей Средним специалистам в данной области техники будет понятно, что иногда в процессе приготовления маточной смеси будет трудно отделить маточную смесь от стенок емкости, используемой для приготовления маточной смеси Так же в процессе обработки термопластика, пластик может прилипать к технологическому оборудованию Такое прилипание особо вызывает проблемы, когда термопластик используют в процессе литья под давлением Для преодоления этих и других проблем маточная смесь по изобретению может включать до 5% вес по меньшей мере, одной технологической добавки Предпочтительные технологические добавки включают, но не ограничены ими, стеараты металлов, такие как стеарат цинка, стеарат кальция, стеарат магния и подобные, стеариновую кислоту, органические стеараты, полученные из реакции стеариновой кислоты со спиртом или амином, таким как глицерин моно стеарат (GMS), и фторэластомеры Маточная смесь по изобретению может дополнительно включать, по меньшей мере, один антиоксидант в количестве до 2% вес Присутствие антиоксиданта помогает предотвратить окисление компонентов в маточной смеси, что могло бы привести к обесцвечиванию Подходящие антиоксиданты для использования по настоящему изобретению включают, но не ограничены ими, известные из области техники для использования в смолах такие как органические фосфиты или органические фосфониты Могут также использоваться пространственно затрудненные фенолы, или амины, гидрохиноны, замещенные члены этих групп и смеси этих соединений Можно использовать другие добавки, выбранные из группы стабилизаторов ультрафиолетового излучения, антистатиков, или технологических смазок Предпочтительно добавляют количество от 0 до 15% от веса маточной смеси Предпочтительные композиции маточной смеси по изобретению включают следующую черную, белую и синюю композиции маточной смеси Черная композиция маточной смеси включает сажевый наполнитель в качестве пигмента в количестве от 20 до 60% вес и предпочтительно около 35% вес , и стеарат цинка или стеарат кальция в качестве технологический добавки в количестве от 0 до 5% вес и предпочтительно около 0,6% вес Кроме того, композиция включает модификатор вязкости в количестве от 0 до 25% вес , и предпочтительно около 10% вес Используют антиоксидант в количестве от 0 до 2% вес , и предпочтительно около 0,5% вес Предпочтительно антиоксидант 45981 представляет собой смесь фенольного и органического фосфита Остальное количество композиции маточной смеси, предпочтительно около 54,4% вес составляет SBS В предпочтительном варианте воплощения изобретения черным пигментом является углеродная сажа, технологической добавкой стеарат цинка, и модификатором вязкости - EBS Композиция белой маточной смеси включает белый пигмент в количестве от 20 до 85% вес , предпочтительно около 60% вес, технологическую добавку в количестве от 0 до 5% вес, предпочтительно около 0,6% вес Предусмотрено также присутствие модификатора вязкости в количестве от 0 до 25% вес, предпочтительно около 10% вес, и, по меньшей мере, одного антиоксиданта в количестве от 0 до 2% вес , предпочтительно около 0,5% вес Остальное количество композиции, предпочтительно около 28,9% вес составляет SBS В предпочтительном варианте воплощения изобретения белым пигментом является двуокись титана, технологической добавкой - стеарат цинка и модификатором вязкости - РВ или EBS Композиция синей маточной смеси включает белый пигмент, такой как двуокись титана в количестве от 0 до 20% вес , предпочтительно около 2,5% вес, синий пигмент, такой как ультрамарин синий в количестве от 0 до 30% вес , предпочтительно около 26% вес Кроме того, добавляют наполнитель в количестве от 0 до 50% вес, предпочтительно около 35% вес, технологическую добавку в количестве от 0 до 5% вес, предпочтительно около 3% вес, и модификатор вязкости в количестве от 0 до 25% вес , предпочтительно около 6% вес Остальное количество составляет ,SBS, предпочтительно около 27,5% вес В предпочтительно варианте воплощения изобретения технологической добавкой является стеарат кальция, наполнителем - карбонат кальция, а модификатором вязкости - ЕМ А (сополимер этилен метил а крилата) Состав маточной смеси по изобретению можно приготовить обычными способами приготовления полимерных композиций, известным средним специалистам в данной области Обычно компоненты маточной смеси смешивают с SBS смолой носителем при температуре выше точки размягчения SBS, в обычном смесительном оборудовании, таком как экструдер, замесочная машина или смеситель Одним способом получения маточной смеси по изобретению является использование смесителя Бенбери Составы маточной смеси по изобретению можно получить другими способами изготовления полимерных композиций, которые известны специалистам в этой области техники Маточные смеси по изобретению эффективы для использования в широком ряде термопластиков, включающих, но не ограниченных ими, полиамиды (РА), поликарбонаты (PC), полиацетали (РОМ), акрилонитрил бутадиен-стирольные терполимеры (ABS), сополимеры стирола и акрилонитрила 10 (SAN), термопластичные полиуретаны (TPU), полистиролы общего назначения (GPPS), полифенилен оксиды (РРО или РРЕ), сополимеры стирола и малеинового ангидрида (SMA), сополимеры стирола и метилметакрилате (SMMA), метакрилированные акрилонитрил бутадиен-стирольные полимеры (MABS), акрилатные стирол акрилонитрильные полимеры (ASA), ударопрочные полистиролы (HIPS), сополимеры бутадиена и стирола (SB), полиэтилентерефталаты (PET), полибутилен терефталаты (РВТ), сополимеры циклогександиметанол этиленгликоль терефталевой кислоты (PETG), и другие полиэфиры, сополимеры этилена и алкилакрилата, такие как (ЕМ А, ЕЕА, ЕВА), полиэтилены (РЕ), полипропилены (РР), сополимеры этилена и метакриловой кислоты (ЕМАА), полиметилметакрилаты (РММА) и другие акриловые полимеры, технологические смеси пластиков PC/ABS, РС/РВТ, PC/TPU, PA/ABS, PPO/PS, PPE/HIPS и подобные Настоящим изобретением далее рассматривается пластичная композиция, включающая термопластичную смолу, содержащую от 0,5 до 30% вес маточной смеси Состав маточной смеси далее включает до 85% вес , по меньшей мере, одного наполнителя, с модификатором вязкости до 25% вес, и оставшееся количество - бутадиенстирольный блок-сополимер В другом варианте воплощения изобретения используемый состав маточной смеси далее включает до 70% вес , по меньшей мере, одного наполнителя, как обсуждалось выше Еще в одном варианте воплощения изобретения, маточная смесь содержит от 0 до 50% вес, по меньшей мере, одной технологической добавки, выбранной из группы, состоящей из стеаратов металлов, органических стеаратов и фторэластомеров Количество антиоксиданта в пределах от 0 до 2% вес также рассматривается в варианте воплощения изобретения Пластичная композиция по изобретению далее включает этилен бис стеарамид, полибутилен или высокоплавкие акрилатные сополимеры в качестве модификатора вязкости Кроме того, маточная смесь пластичной композиции по изобретению может включать, по меньшей мере, один пигмент, выбранный из группы, включающей углеродную сажу, двуокись титана и ультрамариновый синий Пластичную композицию по изобретению можно приготовить обычными технологическими способами, например введением маточной смеси в пластик при температуре выше температуры размягчения пластика в обычном технологическом оборудовании, таком как экструдер, замесочная машина, смеситель, машина для литья под давлением или машина для формования раздувом Для определения и оценки свойств, пластичных композиций, описанных в следующих примерах, используют следующие методы испытаний 11 45981 12 Предел прочности при растяжении и А маточной смеси ("Mb-А") был белой маточной удлинение пластичных композиций измеряли по смесью Состав В маточной смеси ("Mb - В") был методу 1 SO Р 527/ASTM D638 М черной маточной смесью Состав С маточной смеси ("МЬ-С") был синей маточной смесью Ударную прочность по Изоду пластичных композиций измеряли по методу ISO 180 (прямо Составы маточной смеси Mb-А, МЬ-В, и МЬ-С соответствующего ему стандарта ASTM нет) готовили из следующих компонентов в количествах, указанных в Таблице 1 ниже, с Эффективность и преимущества изобретения использованием смесителя Бенбери Все будут далее пояснены следующими примерами проценты являются процентами по весу конечного Пример 1 - 3 состава маточной смеси Эти примеры показывают приготовление трех составов маточной смеси по изобретению Состав Таблица 1 Компонент Пигмент Наполнители Модификатор вязкости Технологическая добавка Антиоксидант SBS Составы маточной смеси Mb-A (белая) Mb-B (черная) 60,0% 35,0% ВР800 ТЮ2 углеродная сажа 6,0% 0,6% 0,25% 0,25% 32,9% Следующие термины такие, как определены ниже ВР 800 Углеродная сажа Углеродная сажа, которую производит и продает Cabot Corporation, Boston, Masschusetts, имеющая следующие аналитические характеристики DBP 68, l/bSA210 СаСОз карбонат кальция EBS этилен бис стеарамид РВ полибутилен с молекулярным весом от 250 до 10000 ЕМ А Этилен метилакрилат высокоплавкий акриловый сополимер ZnSt стеарат цинка CaSt стеарат кальция UMB20 Ультрамарин синий 20 (синий пигмент) SBS стирол бутадиен стирольный сополимер Пример 4 Пример иллюстрирует эксплуатационные характеристики термопластиков, включающих маточные смеси по изобретению Использовали следующие термопластики Hostaform 9021 - полиацеталь (РОМ), который производит и продает фирма Hoechst, НРР804 - поликарбонат (PC), который производит и продает фирма General Electric, Uetradur B4500 - полибутилен терефталат (РВТ), который производит и продает фирма BASF, Luranul KR2420 - полиэтилен оксид - ударопрочный полистирол (PPE/SB), который производит и продает фирма BASF Lucrye G66 - полиметилметакрилат (РИМА), который производит и продает фирма BASF, Uetramid B3K - полиамид, который производит и продает фирма BASF, Kodar 6783 - полициклогександиметанол этилен гликоль терефталевая кислота, производит и продает фирма Kodak РВ ZnSt U626 I r 565 SBS 10,0% 0,6% EBS ZnSt Mb-C (синяя) 2,5% TIO2 26,0% UMB20 35,0% CaC03 6,0% EMA 3,0% CaSt 54,4% SBS 27,5% SBS Использовали следующие стирол бутадиенстирольные (SBS) полимеры Phillips КК 38, КР 01, КР 03, КР 04, КР 05 - SBS сополимер звездчатой структуры с содержанием полибутадиена около 25 - 30%, коммерчески доступный от Phillips 66, Houston, Texas, Fmaclear 520, 530 - линейные SBS блок-сополимеры с содержанием полибутадиена около 22 27%, коммерчески доступные от Fma Oil Chemical, Dallas, Texas, Fmaprene 414 - SBC блок-сополимеры звездчатой структуры с содержанием полибутадиена около 60%, и Sturolux 684 D, KP2689 - SBC сополимеры звездчатой структуры с содержанием полибутадиена около 25 - 30%, продает фирма BASF Составы маточных смесей Mb-А и Mb-В готовили в соответствии с примерами 1 - 2 выше и с использованием КК38 и Fmaclear 520 в качестве компонента SBS Для сравнения эксплуатационных характеристик, придаваемых маточной смесью по изобретению, с эксплуатационными характеристиками целевого термопластика, не обработанного маточной смесью, эксплуатационные испытания проводили с термопластиком, не обработанным маточной смесью, а также с термопластичными композициями, содержащими 5% вес Mb-А, и термопластичными композициями, содержащими 5,7% вес МДВ Дополнительно для сравнения эксплуатационные испытания проводили с термопластиками, содержащими 10% вес каждого из SBS полимеров Эксплуатационные испытания, проводимые с каждой композицией, включали предел прочности на растяжение, относительное удлинение, %, ударопрочность по Изоду Результаты представлены в таблице 2 ниже 13 45981 14 Таблица 2 Комп 2 (кдж/м ) 1 А В С Р Е F G Н I J К L М N О Р Q R S Т и V W X АА АВ АС AD АЕ AF AGАН AI AI Эксплуатационные характеристики термопластичных композиций Пластик SBS Маточная Предел Относ смесь прочности удлин на растяж (%) 2 (daN/мм ) 2 3 4 5 6 Hostaform нет нет 4 55 72 9021 Hostaform 520 нет 4 04 50 9021 Hostaform KK38 нет 3 81 59 9021 Hostaform KR2689 нет 3 85 45 9021 Hostaform нет Mb-A 4 27 70 (белый) 9021 Hostaform нет МЬ-В 4 27 70 (черн) 9021 нет HPP804 нет нет 6 31 102 HPP804 520 нет 5 65 HPP804 КК38 нет 5 62 127 HPP804 R2689 нет 5 86 121 CALIBRE нет Mb-A 5 86 44 6 (белый) 30010 САПІВВЕ нет МЬ-В 5 89 45 6 (черн) 30010 CALIBRE нет нет 5 96 46 3 30010 Ultradur нет нет 5 55 150 B4500 Ultradur 520 нет 4 77 353 B4500 Ultradur КК38 нет 5 05 146 B4500 Ultradur KR2689 нет 5 07 260 B4500 Ultradur нет Mb-A 5 44 206 (белый) B4500 Ultradur нет МЬ-В 5 52 86 B4500 Luranyl KR2402 нет нет 618 36 Luranyl KR2402 520 нет 5 84 44 Luranyl KR2402 КК38 нет 5 71 52 Luranyl KR2402 KR2689 нет 5 67 64 Luranyl KR2402 нет Mb-A (белый) Luranyl KR2402 нет МЬ-В (черн) Luranyl G66 нет нет 816 2 Luranyl G66 520 нет 76 36 Luranyl G66 КК38 нет 7 53 36 Luranyl G66 KR2689 нет 7 58 36 Luranyl G66 нет Mb-A 8 03 36 (белый) Luranyl G66 нет МЬ-В 78 1 (черн) Ultramid B3K нет нет 4 62 236 Ultramid B3K 520 нет 4 55 358 Ultramid B3K КК38 нет 4 35 370 Ultramid B3K KR2689 нет 4 32 338 Ударопрочность по Изоду 7 33 2 41 2 67 2 67 34 28 7 53 2 87 33 55 6 63 914 9 66 813 2 67 3 01 2 96 28 2 58 10 72 15 71 172 14 57 9 97 12 02 0 44 0 53 0 56 0 58 0 57 0 57 315 3 01 3 09 318 AK 15 Ultramid B3K нет AL Ultramid B3K нет AM AN АО АР AQ Kodar Kodar Kodar Kodar Kodar 6783 6783 6783 6783 6783 AR Kodar 6783 нет 520 KK38 KR2689 нет нет ~ = не испытывали Сотр = композиция Elong = относ, удлинение Izod = ударопрочность по Изоду SBS = стирол-бутадиен-стирольный сополим 520= Fmaclear520SBS КК38 = Phillhps KK38 SBS KR 2689 = Styrolux KR 2689 SBS Результаты, приведенные в Таблице 2, показывают, что термопластичные композиции Е, 45981 Mb-A (белый) МЬ-В (черн) нет нет нет нет Mb-A (белый) МЬ-В (черн) 4 97 16 255 3 36 4 76 244 3 01 5 44 52 4 97 4 86 5 34 228 226 415 154 222 ~ ~ ~ ~ 5 34 100 ~ F, К, L, Q, R, W, X, АЕ, АР.АК, AL ,АО и AR по настоящему изобретению, включающие маточные смеси по изобретению, имеют такие же или улучшенные механические характеристики в сравнении с механическими характеристиками пластика, не обработанного маточной смесью Необходимо понимать, что формы изобретения, представленные здесь, имеют чисто пояснительные цели и никоим образом не ограничивают объем изобретения ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
