Система вентиляції тваринницького приміщення

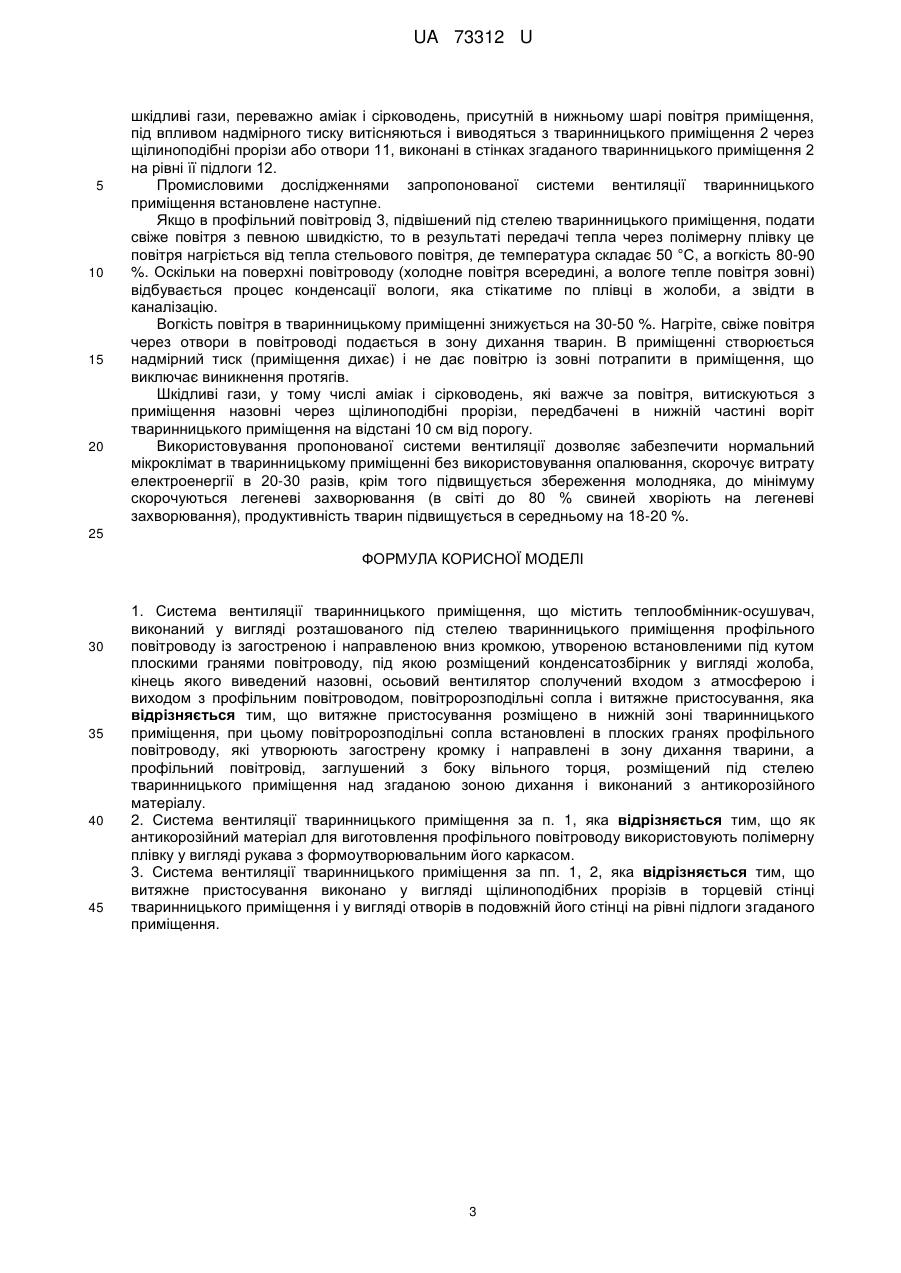

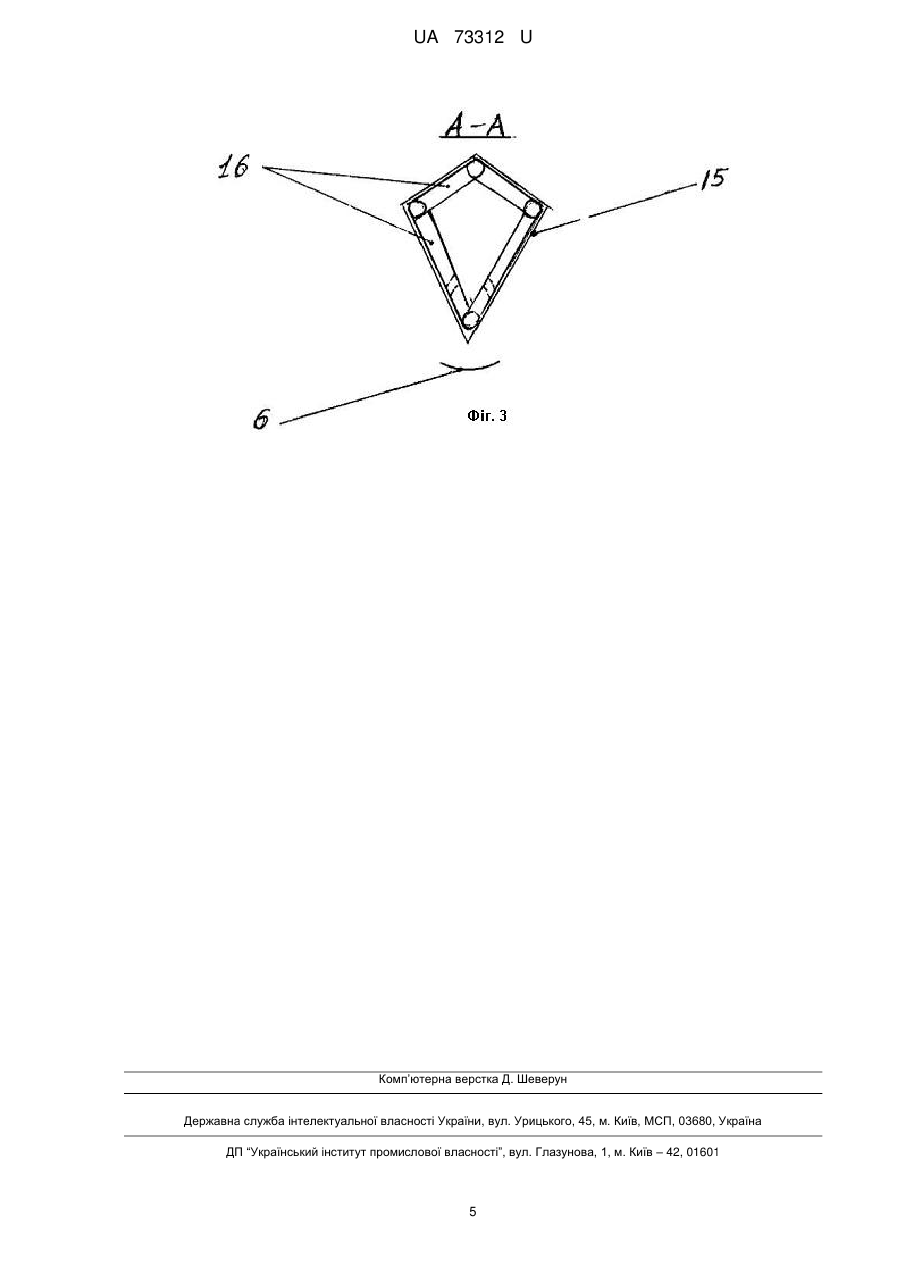

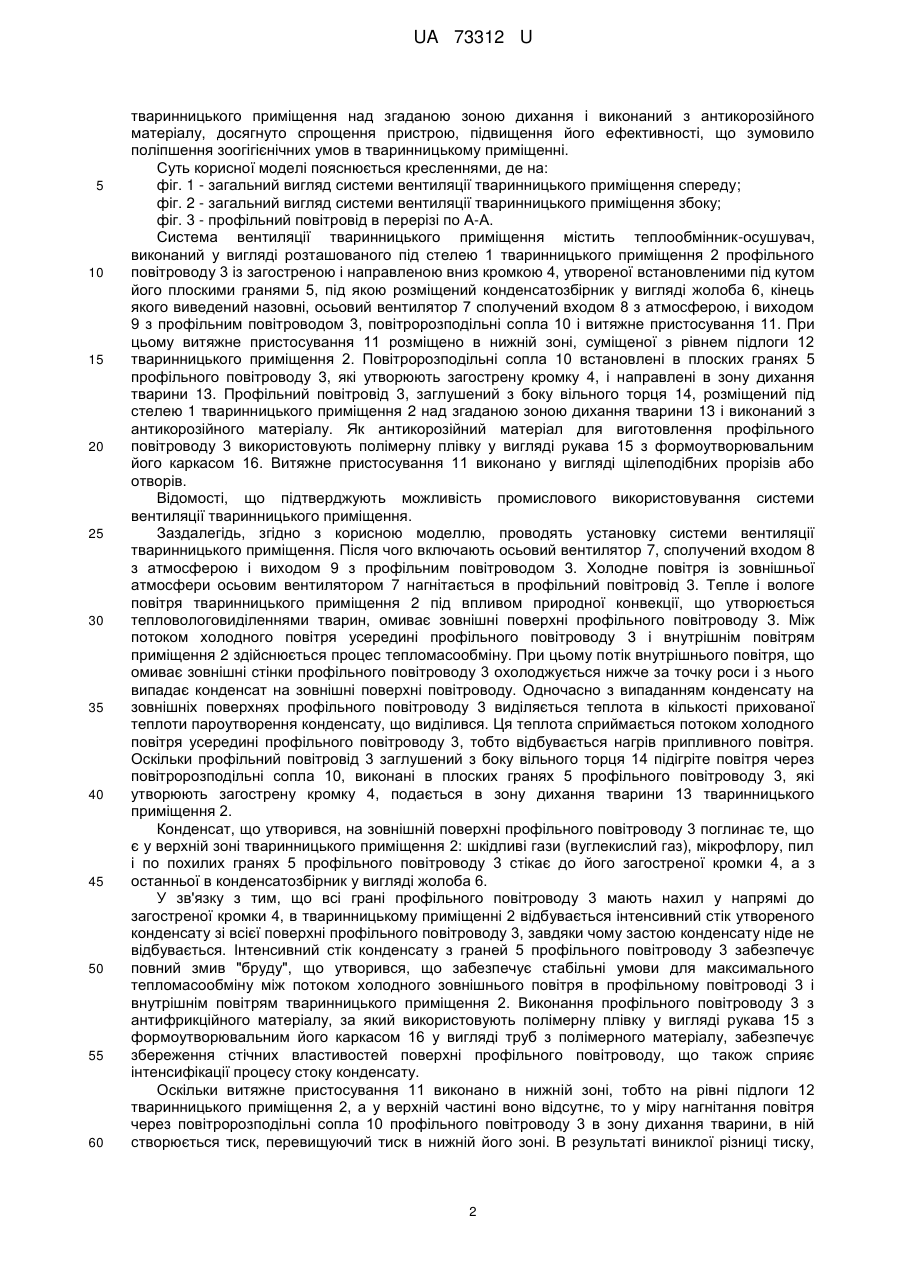

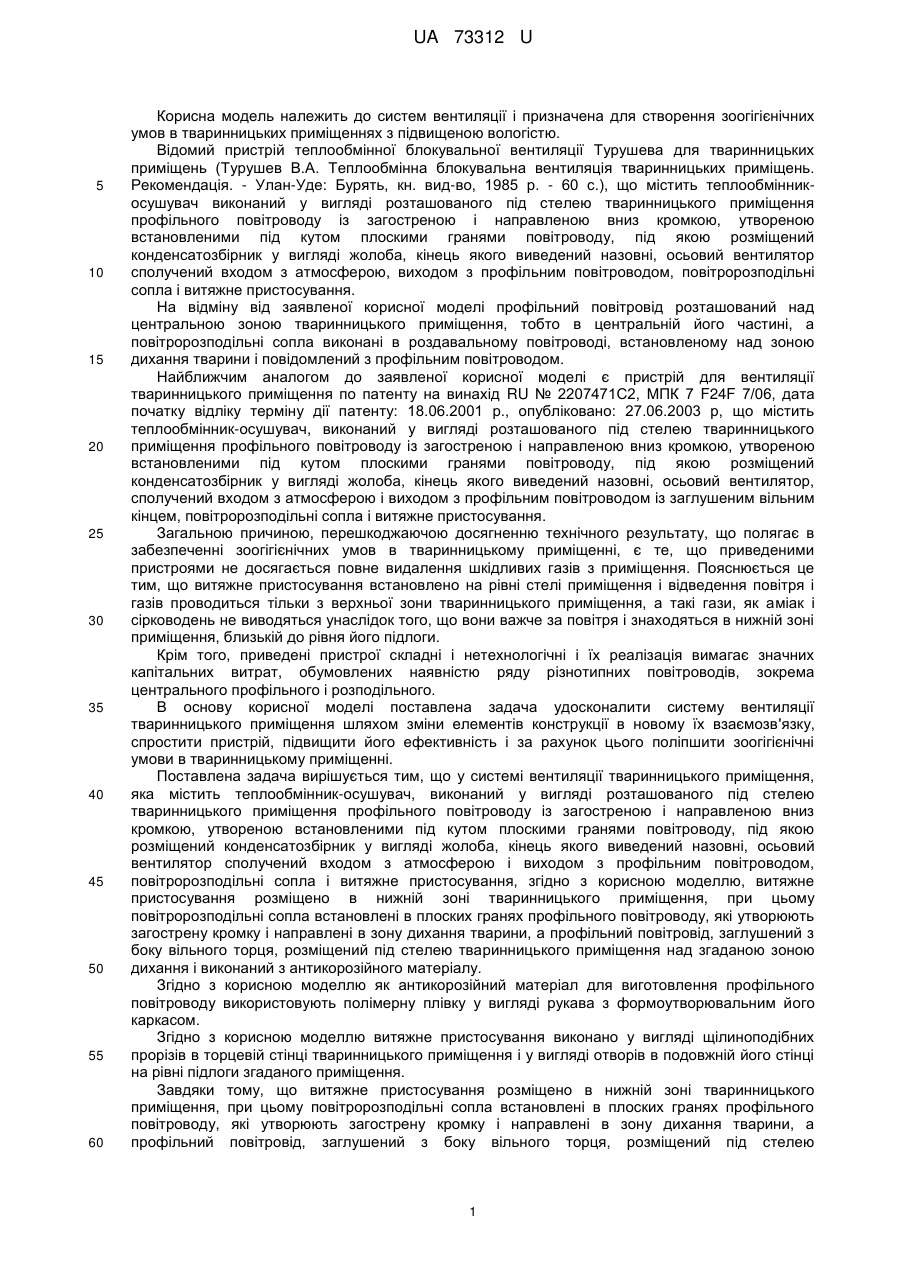

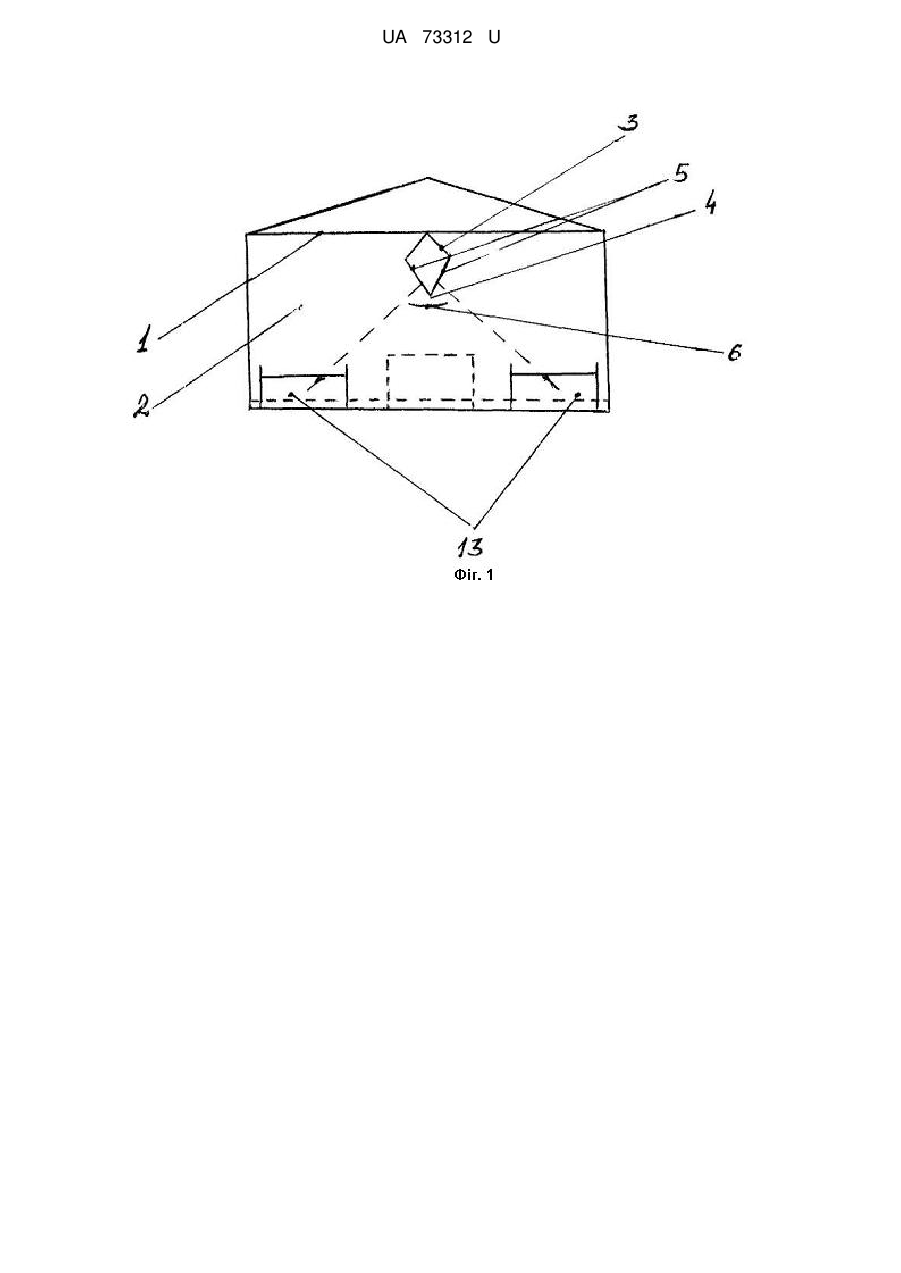

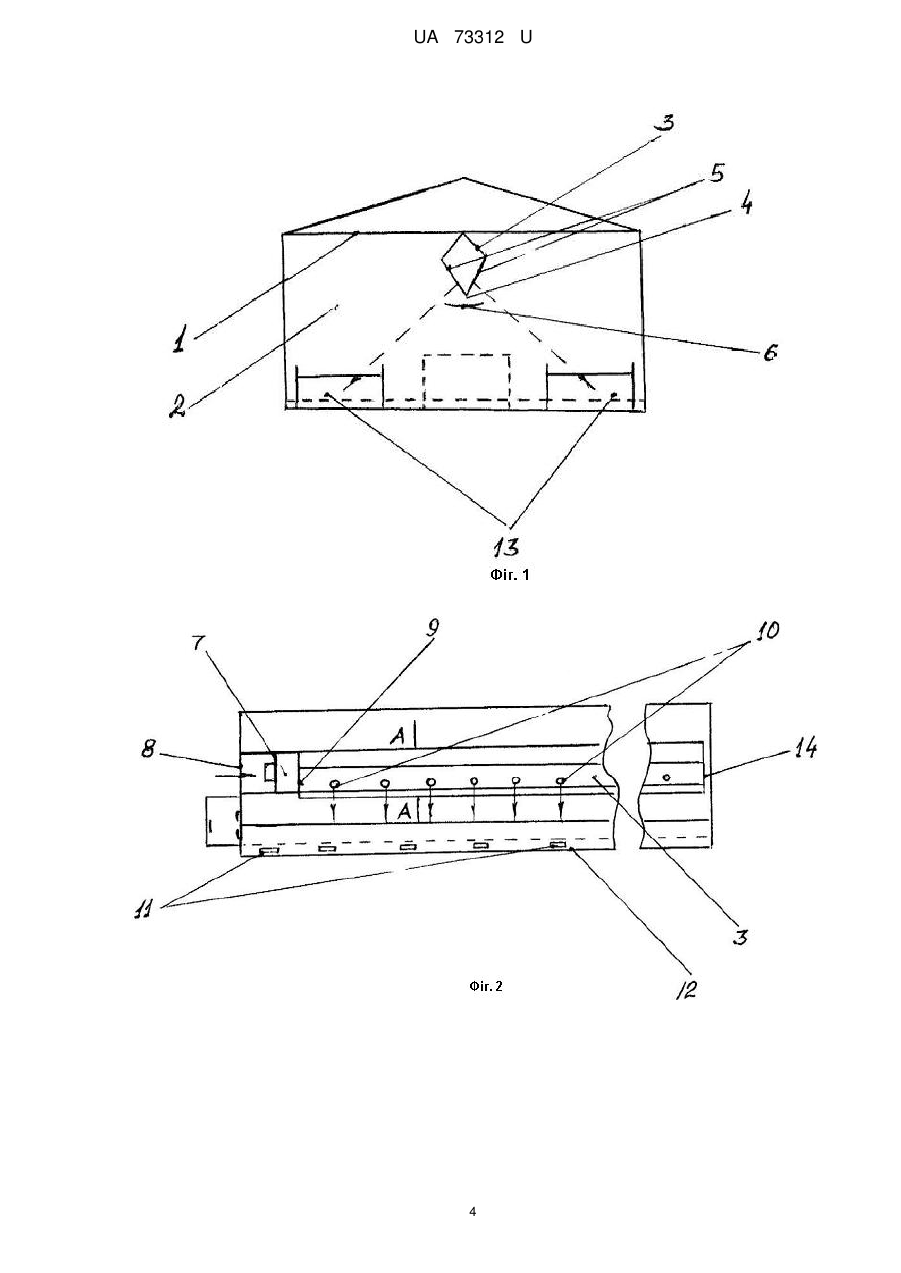

Реферат: 1. Система вентиляції тваринницького приміщення, що містить теплообмінник-осушувач, виконаний у вигляді розташованого під стелею тваринницького приміщення профільного повітроводу із загостреною і направленою вниз кромкою, утвореною встановленими під кутом плоскими гранями повітроводу, під якою розміщений конденсатозбірник у вигляді жолоба, кінець якого виведений назовні, осьовий вентилятор сполучений входом з атмосферою і виходом з профільним повітроводом, повітророзподільні сопла і витяжне пристосування, яка відрізняється тим, що витяжне пристосування розміщено в нижній зоні тваринницького приміщення, при цьому повітророзподільні сопла встановлені в плоских гранях профільного повітроводу, які утворюють загострену кромку і направлені в зону дихання тварини, а профільний повітровід, заглушений з боку вільного торця, розміщений під стелею тваринницького приміщення над згаданою зоною дихання і виконаний з антикорозійного матеріалу. 2. Система вентиляції тваринницького приміщення за п. 1, яка відрізняється тим, що як антикорозійний матеріал для виготовлення профільного повітроводу використовують полімерну плівку у вигляді рукава з формоутворювальним його каркасом. 3. Система вентиляції тваринницького приміщення за п. 1, 2, яка відрізняється тим, що витяжне пристосування виконано у вигляді щілиноподібних прорізів в торцевій стінці тваринницького приміщення і у вигляді отворів в подовжній його стінці на рівні підлоги згаданого приміщення. UA 73312 U (54) СИСТЕМА ВЕНТИЛЯЦІЇ ТВАРИННИЦЬКОГО ПРИМІЩЕННЯ UA 73312 U UA 73312 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем вентиляції і призначена для створення зоогігієнічних умов в тваринницьких приміщеннях з підвищеною вологістю. Відомий пристрій теплообмінної блокувальної вентиляції Турушева для тваринницьких приміщень (Турушев В.А. Теплообмінна блокувальна вентиляція тваринницьких приміщень. Рекомендація. - Улан-Уде: Бурять, кн. вид-во, 1985 р. - 60 с.), що містить теплообмінникосушувач виконаний у вигляді розташованого під стелею тваринницького приміщення профільного повітроводу із загостреною і направленою вниз кромкою, утвореною встановленими під кутом плоскими гранями повітроводу, під якою розміщений конденсатозбірник у вигляді жолоба, кінець якого виведений назовні, осьовий вентилятор сполучений входом з атмосферою, виходом з профільним повітроводом, повітророзподільні сопла і витяжне пристосування. На відміну від заявленої корисної моделі профільний повітровід розташований над центральною зоною тваринницького приміщення, тобто в центральній його частині, а повітророзподільні сопла виконані в роздавальному повітроводі, встановленому над зоною дихання тварини і повідомлений з профільним повітроводом. Найближчим аналогом до заявленої корисної моделі є пристрій для вентиляції тваринницького приміщення по патенту на винахід RU № 2207471С2, МПК 7 F24F 7/06, дата початку відліку терміну дії патенту: 18.06.2001 р., опубліковано: 27.06.2003 р, що містить теплообмінник-осушувач, виконаний у вигляді розташованого під стелею тваринницького приміщення профільного повітроводу із загостреною і направленою вниз кромкою, утвореною встановленими під кутом плоскими гранями повітроводу, під якою розміщений конденсатозбірник у вигляді жолоба, кінець якого виведений назовні, осьовий вентилятор, сполучений входом з атмосферою і виходом з профільним повітроводом із заглушеним вільним кінцем, повітророзподільні сопла і витяжне пристосування. Загальною причиною, перешкоджаючою досягненню технічного результату, що полягає в забезпеченні зоогігієнічних умов в тваринницькому приміщенні, є те, що приведеними пристроями не досягається повне видалення шкідливих газів з приміщення. Пояснюється це тим, що витяжне пристосування встановлено на рівні стелі приміщення і відведення повітря і газів проводиться тільки з верхньої зони тваринницького приміщення, а такі гази, як аміак і сірководень не виводяться унаслідок того, що вони важче за повітря і знаходяться в нижній зоні приміщення, близькій до рівня його підлоги. Крім того, приведені пристрої складні і нетехнологічні і їх реалізація вимагає значних капітальних витрат, обумовлених наявністю ряду різнотипних повітроводів, зокрема центрального профільного і розподільного. В основу корисної моделі поставлена задача удосконалити систему вентиляції тваринницького приміщення шляхом зміни елементів конструкції в новому їх взаємозв'язку, спростити пристрій, підвищити його ефективність і за рахунок цього поліпшити зоогігієнічні умови в тваринницькому приміщенні. Поставлена задача вирішується тим, що у системі вентиляції тваринницького приміщення, яка містить теплообмінник-осушувач, виконаний у вигляді розташованого під стелею тваринницького приміщення профільного повітроводу із загостреною і направленою вниз кромкою, утвореною встановленими під кутом плоскими гранями повітроводу, під якою розміщений конденсатозбірник у вигляді жолоба, кінець якого виведений назовні, осьовий вентилятор сполучений входом з атмосферою і виходом з профільним повітроводом, повітророзподільні сопла і витяжне пристосування, згідно з корисною моделлю, витяжне пристосування розміщено в нижній зоні тваринницького приміщення, при цьому повітророзподільні сопла встановлені в плоских гранях профільного повітроводу, які утворюють загострену кромку і направлені в зону дихання тварини, а профільний повітровід, заглушений з боку вільного торця, розміщений під стелею тваринницького приміщення над згаданою зоною дихання і виконаний з антикорозійного матеріалу. Згідно з корисною моделлю як антикорозійний матеріал для виготовлення профільного повітроводу використовують полімерну плівку у вигляді рукава з формоутворювальним його каркасом. Згідно з корисною моделлю витяжне пристосування виконано у вигляді щілиноподібних прорізів в торцевій стінці тваринницького приміщення і у вигляді отворів в подовжній його стінці на рівні підлоги згаданого приміщення. Завдяки тому, що витяжне пристосування розміщено в нижній зоні тваринницького приміщення, при цьому повітророзподільні сопла встановлені в плоских гранях профільного повітроводу, які утворюють загострену кромку і направлені в зону дихання тварини, а профільний повітровід, заглушений з боку вільного торця, розміщений під стелею 1 UA 73312 U 5 10 15 20 25 30 35 40 45 50 55 60 тваринницького приміщення над згаданою зоною дихання і виконаний з антикорозійного матеріалу, досягнуто спрощення пристрою, підвищення його ефективності, що зумовило поліпшення зоогігієнічних умов в тваринницькому приміщенні. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вигляд системи вентиляції тваринницького приміщення спереду; фіг. 2 - загальний вигляд системи вентиляції тваринницького приміщення збоку; фіг. 3 - профільний повітровід в перерізі по А-А. Система вентиляції тваринницького приміщення містить теплообмінник-осушувач, виконаний у вигляді розташованого під стелею 1 тваринницького приміщення 2 профільного повітроводу 3 із загостреною і направленою вниз кромкою 4, утвореної встановленими під кутом його плоскими гранями 5, під якою розміщений конденсатозбірник у вигляді жолоба 6, кінець якого виведений назовні, осьовий вентилятор 7 сполучений входом 8 з атмосферою, і виходом 9 з профільним повітроводом 3, повітророзподільні сопла 10 і витяжне пристосування 11. При цьому витяжне пристосування 11 розміщено в нижній зоні, суміщеної з рівнем підлоги 12 тваринницького приміщення 2. Повітророзподільні сопла 10 встановлені в плоских гранях 5 профільного повітроводу 3, які утворюють загострену кромку 4, і направлені в зону дихання тварини 13. Профільний повітровід 3, заглушений з боку вільного торця 14, розміщений під стелею 1 тваринницького приміщення 2 над згаданою зоною дихання тварини 13 і виконаний з антикорозійного матеріалу. Як антикорозійний матеріал для виготовлення профільного повітроводу 3 використовують полімерну плівку у вигляді рукава 15 з формоутворювальним його каркасом 16. Витяжне пристосування 11 виконано у вигляді щілеподібних прорізів або отворів. Відомості, що підтверджують можливість промислового використовування системи вентиляції тваринницького приміщення. Заздалегідь, згідно з корисною моделлю, проводять установку системи вентиляції тваринницького приміщення. Після чого включають осьовий вентилятор 7, сполучений входом 8 з атмосферою і виходом 9 з профільним повітроводом 3. Холодне повітря із зовнішньої атмосфери осьовим вентилятором 7 нагнітається в профільний повітровід 3. Тепле і вологе повітря тваринницького приміщення 2 під впливом природної конвекції, що утворюється тепловологовиділеннями тварин, омиває зовнішні поверхні профільного повітроводу 3. Між потоком холодного повітря усередині профільного повітроводу 3 і внутрішнім повітрям приміщення 2 здійснюється процес тепломасообміну. При цьому потік внутрішнього повітря, що омиває зовнішні стінки профільного повітроводу 3 охолоджується нижче за точку роси із нього випадає конденсат на зовнішні поверхні повітроводу. Одночасно з випаданням конденсату на зовнішніх поверхнях профільного повітроводу 3 виділяється теплота в кількості прихованої теплоти пароутворення конденсату, що виділився. Ця теплота сприймається потоком холодного повітря усередині профільного повітроводу 3, тобто відбувається нагрів припливного повітря. Оскільки профільний повітровід 3 заглушений з боку вільного торця 14 підігріте повітря через повітророзподільні сопла 10, виконані в плоских гранях 5 профільного повітроводу 3, які утворюють загострену кромку 4, подається в зону дихання тварини 13 тваринницького приміщення 2. Конденсат, що утворився, на зовнішній поверхні профільного повітроводу 3 поглинає те, що є у верхній зоні тваринницького приміщення 2: шкідливі гази (вуглекислий газ), мікрофлору, пил і по похилих гранях 5 профільного повітроводу 3 стікає до його загостреної кромки 4, а з останньої в конденсатозбірник у вигляді жолоба 6. У зв'язку з тим, що всі грані профільного повітроводу 3 мають нахил у напрямі до загостреної кромки 4, в тваринницькому приміщенні 2 відбувається інтенсивний стік утвореного конденсату зі всієї поверхні профільного повітроводу 3, завдяки чому застою конденсату ніде не відбувається. Інтенсивний стік конденсату з граней 5 профільного повітроводу 3 забезпечує повний змив "бруду", що утворився, що забезпечує стабільні умови для максимального тепломасообміну між потоком холодного зовнішнього повітря в профільному повітроводі 3 і внутрішнім повітрям тваринницького приміщення 2. Виконання профільного повітроводу 3 з антифрикційного матеріалу, за який використовують полімерну плівку у вигляді рукава 15 з формоутворювальним його каркасом 16 у вигляді труб з полімерного матеріалу, забезпечує збереження стічних властивостей поверхні профільного повітроводу, що також сприяє інтенсифікації процесу стоку конденсату. Оскільки витяжне пристосування 11 виконано в нижній зоні, тобто на рівні підлоги 12 тваринницького приміщення 2, а у верхній частині воно відсутнє, то у міру нагнітання повітря через повітророзподільні сопла 10 профільного повітроводу 3 в зону дихання тварини, в ній створюється тиск, перевищуючий тиск в нижній його зоні. В результаті виниклої різниці тиску, 2 UA 73312 U 5 10 15 20 шкідливі гази, переважно аміак і сірководень, присутній в нижньому шарі повітря приміщення, під впливом надмірного тиску витісняються і виводяться з тваринницького приміщення 2 через щілиноподібні прорізи або отвори 11, виконані в стінках згаданого тваринницького приміщення 2 на рівні її підлоги 12. Промисловими дослідженнями запропонованої системи вентиляції тваринницького приміщення встановлене наступне. Якщо в профільний повітровід 3, підвішений під стелею тваринницького приміщення, подати свіже повітря з певною швидкістю, то в результаті передачі тепла через полімерну плівку це повітря нагріється від тепла стельового повітря, де температура складає 50 °С, а вогкість 80-90 %. Оскільки на поверхні повітроводу (холодне повітря всередині, а вологе тепле повітря зовні) відбувається процес конденсації вологи, яка стікатиме по плівці в жолоби, а звідти в каналізацію. Вогкість повітря в тваринницькому приміщенні знижується на 30-50 %. Нагріте, свіже повітря через отвори в повітроводі подається в зону дихання тварин. В приміщенні створюється надмірний тиск (приміщення дихає) і не дає повітрю із зовні потрапити в приміщення, що виключає виникнення протягів. Шкідливі гази, у тому числі аміак і сірководень, які важче за повітря, витискуються з приміщення назовні через щілиноподібні прорізи, передбачені в нижній частині воріт тваринницького приміщення на відстані 10 см від порогу. Використовування пропонованої системи вентиляції дозволяє забезпечити нормальний мікроклімат в тваринницькому приміщенні без використовування опалювання, скорочує витрату електроенергії в 20-30 разів, крім того підвищується збереження молодняка, до мінімуму скорочуються легеневі захворювання (в світі до 80 % свиней хворіють на легеневі захворювання), продуктивність тварин підвищується в середньому на 18-20 %. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Система вентиляції тваринницького приміщення, що містить теплообмінник-осушувач, виконаний у вигляді розташованого під стелею тваринницького приміщення профільного повітроводу із загостреною і направленою вниз кромкою, утвореною встановленими під кутом плоскими гранями повітроводу, під якою розміщений конденсатозбірник у вигляді жолоба, кінець якого виведений назовні, осьовий вентилятор сполучений входом з атмосферою і виходом з профільним повітроводом, повітророзподільні сопла і витяжне пристосування, яка відрізняється тим, що витяжне пристосування розміщено в нижній зоні тваринницького приміщення, при цьому повітророзподільні сопла встановлені в плоских гранях профільного повітроводу, які утворюють загострену кромку і направлені в зону дихання тварини, а профільний повітровід, заглушений з боку вільного торця, розміщений під стелею тваринницького приміщення над згаданою зоною дихання і виконаний з антикорозійного матеріалу. 2. Система вентиляції тваринницького приміщення за п. 1, яка відрізняється тим, що як антикорозійний матеріал для виготовлення профільного повітроводу використовують полімерну плівку у вигляді рукава з формоутворювальним його каркасом. 3. Система вентиляції тваринницького приміщення за пп. 1, 2, яка відрізняється тим, що витяжне пристосування виконано у вигляді щілиноподібних прорізів в торцевій стінці тваринницького приміщення і у вигляді отворів в подовжній його стінці на рівні підлоги згаданого приміщення. 3 UA 73312 U 4 UA 73312 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
