Пристрій для оцінки інтенсивності гідродинамічних процесів при точковому контактному зварюванні з зовнішніми електромагнітними діями

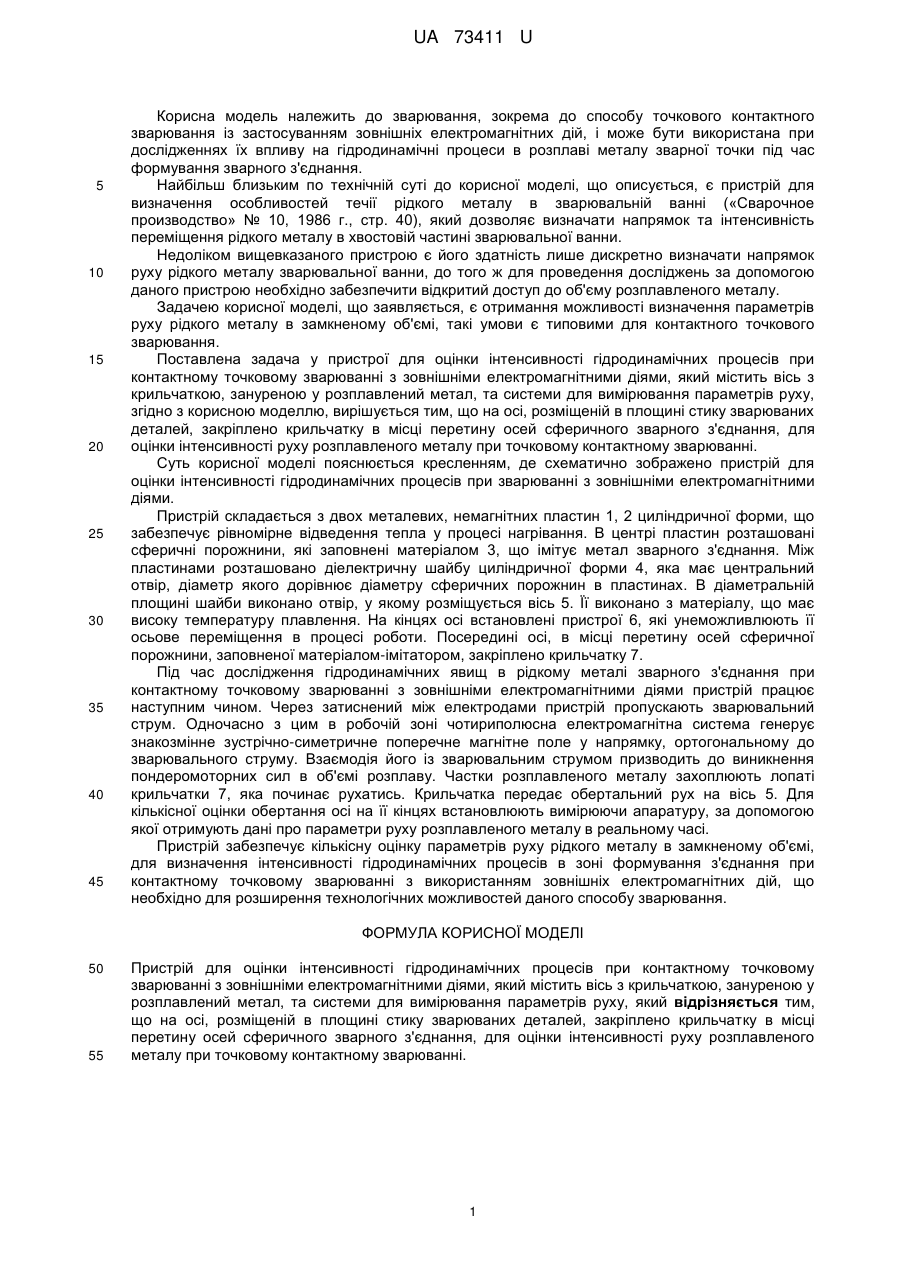

Реферат: Пристрій для оцінки інтенсивності гідродинамічних процесів при контактному точковому зварюванні з зовнішніми електромагнітними діями містить вісь з крильчаткою, зануреною у розплавлений метал, та системи для вимірювання параметрів руху. На осі, розміщеній в площині стику зварюваних деталей, закріплено крильчатку в місці перетину осей сферичного зварного з'єднання. UA 73411 U (54) ПРИСТРІЙ ДЛЯ ОЦІНКИ ІНТЕНСИВНОСТІ ГІДРОДИНАМІЧНИХ ПРОЦЕСІВ ПРИ ТОЧКОВОМУ КОНТАКТНОМУ ЗВАРЮВАННІ З ЗОВНІШНІМИ ЕЛЕКТРОМАГНІТНИМИ ДІЯМИ UA 73411 U UA 73411 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до зварювання, зокрема до способу точкового контактного зварювання із застосуванням зовнішніх електромагнітних дій, і може бути використана при дослідженнях їх впливу на гідродинамічні процеси в розплаві металу зварної точки під час формування зварного з'єднання. Найбільш близьким по технічній суті до корисної моделі, що описується, є пристрій для визначення особливостей течії рідкого металу в зварювальній ванні («Сварочное производство» № 10, 1986 г., стр. 40), який дозволяє визначати напрямок та інтенсивність переміщення рідкого металу в хвостовій частині зварювальної ванни. Недоліком вищевказаного пристрою є його здатність лише дискретно визначати напрямок руху рідкого металу зварювальної ванни, до того ж для проведення досліджень за допомогою даного пристрою необхідно забезпечити відкритий доступ до об'єму розплавленого металу. Задачею корисної моделі, що заявляється, є отримання можливості визначення параметрів руху рідкого металу в замкненому об'ємі, такі умови є типовими для контактного точкового зварювання. Поставлена задача у пристрої для оцінки інтенсивності гідродинамічних процесів при контактному точковому зварюванні з зовнішніми електромагнітними діями, який містить вісь з крильчаткою, зануреною у розплавлений метал, та системи для вимірювання параметрів руху, згідно з корисною моделлю, вирішується тим, що на осі, розміщеній в площині стику зварюваних деталей, закріплено крильчатку в місці перетину осей сферичного зварного з'єднання, для оцінки інтенсивності руху розплавленого металу при точковому контактному зварюванні. Суть корисної моделі пояснюється кресленням, де схематично зображено пристрій для оцінки інтенсивності гідродинамічних процесів при зварюванні з зовнішніми електромагнітними діями. Пристрій складається з двох металевих, немагнітних пластин 1, 2 циліндричної форми, що забезпечує рівномірне відведення тепла у процесі нагрівання. В центрі пластин розташовані сферичні порожнини, які заповнені матеріалом 3, що імітує метал зварного з'єднання. Між пластинами розташовано діелектричну шайбу циліндричної форми 4, яка має центральний отвір, діаметр якого дорівнює діаметру сферичних порожнин в пластинах. В діаметральній площині шайби виконано отвір, у якому розміщується вісь 5. Її виконано з матеріалу, що має високу температуру плавлення. На кінцях осі встановлені пристрої 6, які унеможливлюють її осьове переміщення в процесі роботи. Посередині осі, в місці перетину осей сферичної порожнини, заповненої матеріалом-імітатором, закріплено крильчатку 7. Під час дослідження гідродинамічних явищ в рідкому металі зварного з'єднання при контактному точковому зварюванні з зовнішніми електромагнітними діями пристрій працює наступним чином. Через затиснений між електродами пристрій пропускають зварювальний струм. Одночасно з цим в робочій зоні чотириполюсна електромагнітна система генерує знакозмінне зустрічно-симетричне поперечне магнітне поле у напрямку, ортогональному до зварювального струму. Взаємодія його із зварювальним струмом призводить до виникнення пондеромоторних сил в об'ємі розплаву. Частки розплавленого металу захоплюють лопаті крильчатки 7, яка починає рухатись. Крильчатка передає обертальний рух на вісь 5. Для кількісної оцінки обертання осі на її кінцях встановлюють вимірюючи апаратуру, за допомогою якої отримують дані про параметри руху розплавленого металу в реальному часі. Пристрій забезпечує кількісну оцінку параметрів руху рідкого металу в замкненому об'ємі, для визначення інтенсивності гідродинамічних процесів в зоні формування з'єднання при контактному точковому зварюванні з використанням зовнішніх електромагнітних дій, що необхідно для розширення технологічних можливостей даного способу зварювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для оцінки інтенсивності гідродинамічних процесів при контактному точковому зварюванні з зовнішніми електромагнітними діями, який містить вісь з крильчаткою, зануреною у розплавлений метал, та системи для вимірювання параметрів руху, який відрізняється тим, що на осі, розміщеній в площині стику зварюваних деталей, закріплено крильчатку в місці перетину осей сферичного зварного з'єднання, для оцінки інтенсивності руху розплавленого металу при точковому контактному зварюванні. 1 UA 73411 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
