Спосіб оцінки інтенсивності гідродинамічних процесів в розплаві зварної точки при контактному точковому зварюванні

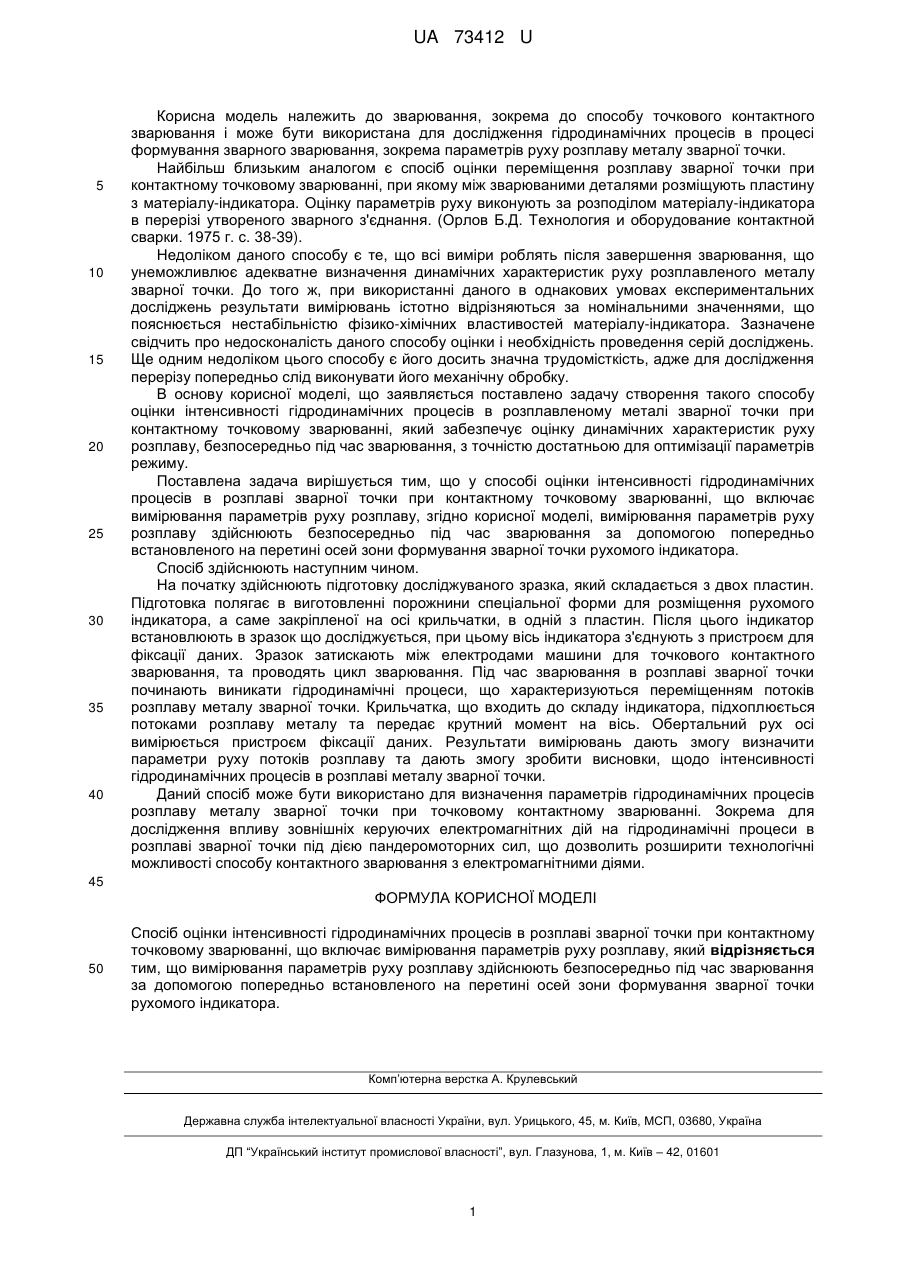

Реферат: Спосіб оцінки інтенсивності гідродинамічних процесів в розплаві зварної точки при контактному точковому зварюванні включає вимірювання параметрів руху розплаву, який здійснюють безпосередньо під час зварювання за допомогою попередньо встановленого на перетині осей зони формування зварної точки рухомого індикатора. UA 73412 U (54) СПОСІБ ОЦІНКИ ІНТЕНСИВНОСТІ ГІДРОДИНАМІЧНИХ ПРОЦЕСІВ В РОЗПЛАВІ ЗВАРНОЇ ТОЧКИ ПРИ КОНТАКТНОМУ ТОЧКОВОМУ ЗВАРЮВАННІ UA 73412 U UA 73412 U 5 10 15 20 25 30 35 40 Корисна модель належить до зварювання, зокрема до способу точкового контактного зварювання і може бути використана для дослідження гідродинамічних процесів в процесі формування зварного зварювання, зокрема параметрів руху розплаву металу зварної точки. Найбільш близьким аналогом є спосіб оцінки переміщення розплаву зварної точки при контактному точковому зварюванні, при якому між зварюваними деталями розміщують пластину з матеріалу-індикатора. Оцінку параметрів руху виконують за розподілом матеріалу-індикатора в перерізі утвореного зварного з'єднання. (Орлов Б.Д. Технология и оборудование контактной сварки. 1975 г. с. 38-39). Недоліком даного способу є те, що всі виміри роблять після завершення зварювання, що унеможливлює адекватне визначення динамічних характеристик руху розплавленого металу зварної точки. До того ж, при використанні даного в однакових умовах експериментальних досліджень результати вимірювань істотно відрізняються за номінальними значеннями, що пояснюється нестабільністю фізико-хімічних властивостей матеріалу-індикатора. Зазначене свідчить про недосконалість даного способу оцінки і необхідність проведення серій досліджень. Ще одним недоліком цього способу є його досить значна трудомісткість, адже для дослідження перерізу попередньо слід виконувати його механічну обробку. В основу корисної моделі, що заявляється поставлено задачу створення такого способу оцінки інтенсивності гідродинамічних процесів в розплавленому металі зварної точки при контактному точковому зварюванні, який забезпечує оцінку динамічних характеристик руху розплаву, безпосередньо під час зварювання, з точністю достатньою для оптимізації параметрів режиму. Поставлена задача вирішується тим, що у способі оцінки інтенсивності гідродинамічних процесів в розплаві зварної точки при контактному точковому зварюванні, що включає вимірювання параметрів руху розплаву, згідно корисної моделі, вимірювання параметрів руху розплаву здійснюють безпосередньо під час зварювання за допомогою попередньо встановленого на перетині осей зони формування зварної точки рухомого індикатора. Спосіб здійснюють наступним чином. На початку здійснюють підготовку досліджуваного зразка, який складається з двох пластин. Підготовка полягає в виготовленні порожнини спеціальної форми для розміщення рухомого індикатора, а саме закріпленої на осі крильчатки, в одній з пластин. Після цього індикатор встановлюють в зразок що досліджується, при цьому вісь індикатора з'єднують з пристроєм для фіксації даних. Зразок затискають між електродами машини для точкового контактного зварювання, та проводять цикл зварювання. Під час зварювання в розплаві зварної точки починають виникати гідродинамічні процеси, що характеризуються переміщенням потоків розплаву металу зварної точки. Крильчатка, що входить до складу індикатора, підхоплюється потоками розплаву металу та передає крутний момент на вісь. Обертальний рух осі вимірюється пристроєм фіксації даних. Результати вимірювань дають змогу визначити параметри руху потоків розплаву та дають змогу зробити висновки, щодо інтенсивності гідродинамічних процесів в розплаві металу зварної точки. Даний спосіб може бути використано для визначення параметрів гідродинамічних процесів розплаву металу зварної точки при точковому контактному зварюванні. Зокрема для дослідження впливу зовнішніх керуючих електромагнітних дій на гідродинамічні процеси в розплаві зварної точки під дією пандеромоторних сил, що дозволить розширити технологічні можливості способу контактного зварювання з електромагнітними діями. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб оцінки інтенсивності гідродинамічних процесів в розплаві зварної точки при контактному точковому зварюванні, що включає вимірювання параметрів руху розплаву, який відрізняється тим, що вимірювання параметрів руху розплаву здійснюють безпосередньо під час зварювання за допомогою попередньо встановленого на перетині осей зони формування зварної точки рухомого індикатора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
