Пристрій для електронно-променевого зварювання

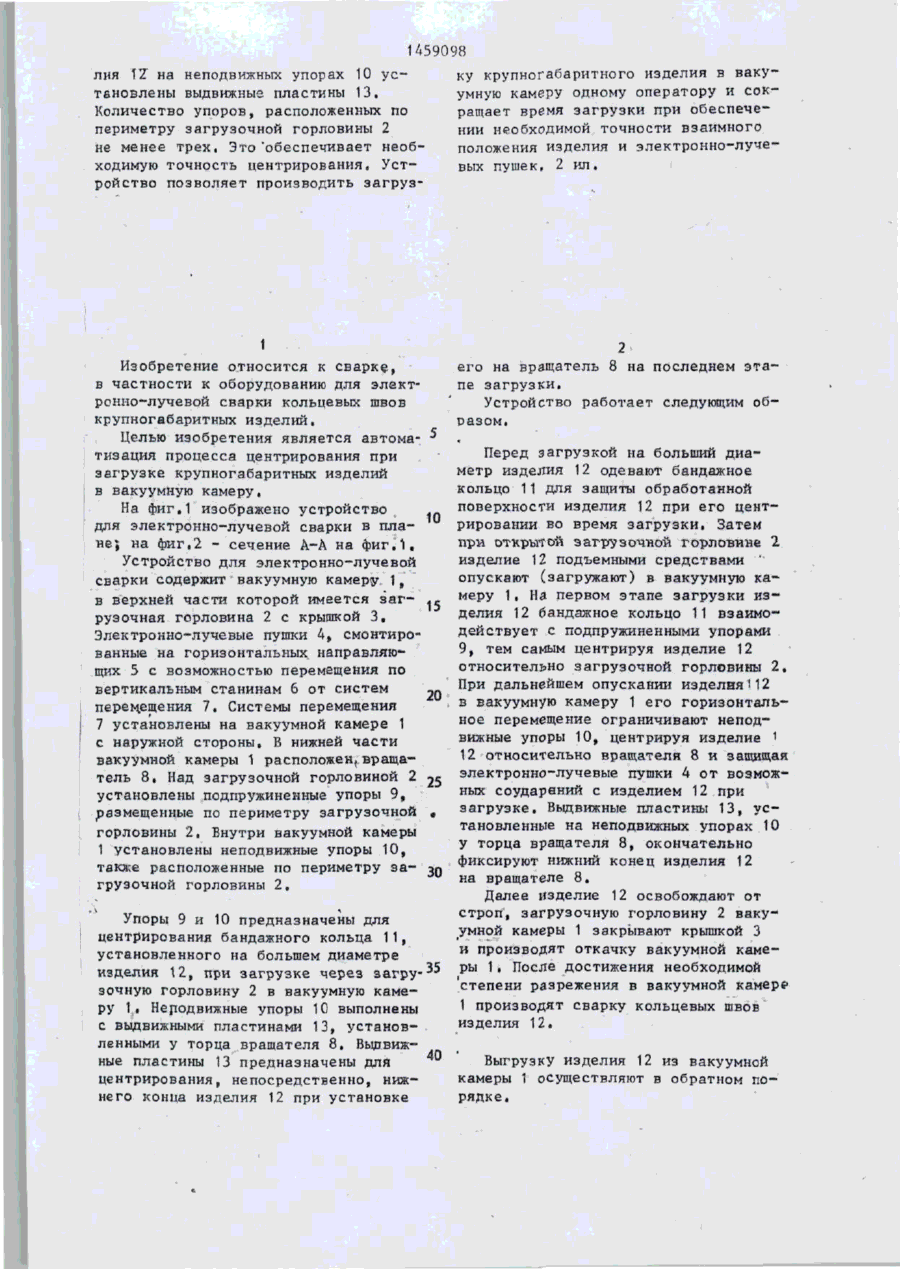

Изобретение относится к с в а р к е , в частности к оборудованию для э л е к т ронно-лучевой сварки кольцевых швов крупногабаритных изделий. Цель и з о б 'ретения - автоматизация процесса центрирования при загрузке крупногабаритных изделий в вакуумную камеру. Снаружи вакуумной камеры 1 по п е р и метру загрузочной горловины 2 у с т а новлены подпружиненные упоры 9, а внутри камеры 1 также по периметру загрузочной горловины 2 установлены неподвижные упоры 10, Упоры осущест- : вляют центриррвание бандажного к о л ь ца 11 на изделии 12 при его з а г р у з к е в вакуумную камеру 1, Для окончатель- с ного фиксирования нижнего конца н з д е О со 6-89 Фив. 2 Д59098 ку крупногабаритного изделия в вакулия 1Z на неподвижных упорах 10 усумную камеру одному оператору и соктановлены выдвижные пластины 13. Количество упоров, расположенных по ращает время загрузки при обеспечепериметру загрузочной горловины 2 нии необходимой точности взаимного не менее трех. Это "обеспечивает необположения изделия и электронно-лучеходимую точность центрирования. Уствых пушек, 2 ил. ройство позволяет производить загруз 1 Изобретение относится к сварке, в частности к оборудованию для электронно-лучевой сварки кольцевых швов крупногабаритных изделий, Целью изобретения является автоматизация процесса центрирования при загрузке крупногабаритных изделий в вакуумную камеру. На фиг.1 изображено устройство для злектронно-лучевой сварки в плане; на фиг.2 - сечение А-А на фиг.1. Устройство для электронно-лучевой сварки содержит вакуумную камеру 1 t в верхней части которой имеется загрузочная горловина 2 с крышкой 3. Электронно-лучевые пушки 4, смонтированные на горизонтальных направляющих 5 с возможностью перемещения по вертикальным станинам 6 от систем перемещения 7. Системы перемещения 7 установлены на вакуумной камере 1 с наружной стороны, В нижней части вакуумной камеры 1 расположен, вращатель 8, Над загрузочной горловиной 2 установлены подпружиненные упоры 9, размещенные по периметру загрузочной горловины 2, Внутри вакуумной камеры 1 установлены неподвижные упоры 10, также расположенные по периметру загрузочной горловины 2, его на вращатель 8 на последнем этапе загрузки. Устройство работает следующим образом, ^ 10 15 20 25 30 Перед загрузкой на больший диаметр изделия 12 одевают бандажное кольцо 11 для защиты обработанной поверхности изделия 12 при его центрировании во время загрузки, Затем при открытой загрузочной горловине 2 изделие 12 подъемными средствами ' опускают (загружают) в вакуумную камеру 1, На первом этапе загрузки изделия 12 бандажное кольцо 11 взаимодействует с подпружиненными упорами 9, тем самым центрируя изделие 12 относительно загрузочной горловины 2, При дальнейшем опускании изделиям2 в вакуумную камеру 1 его горизонтальное перемещение ограничивают неподвижные упоры 10, центрируя изделие 1 12 относительно вращателя 8 и защищая электронно-лучевые пушки 4 от возможных соударений с изделием 12 при загрузке. Выдвижные пластины 13, установленные на неподвижных упорах 10 у торца вращателя 8, окончательно фиксируют нижний конец изделия 12 на вращателе 8, Далее изделие 12 освобождают от строп, загрузочную горловину 2 в а к у умной камеры 1 закрывают крышкой 3 в производят откачку вакуумной камеры 1, После достижения необходимой степени разрежения в вакуумной камере 1 производят сварку кольцевых швов изделия 12. Упоры 9 и 10 предназначены для центрирования бандажного кольца 11, установленного на большем диаметре изделия 12, при загрузке через загру-" зочную горловину 2 в вакуумную камеру 1, Неподвижные упоры 10 выполнены с выдвижными пластинами 13, установленными у торца вращателя 8. Выдвиж40 ные пластины 13 предназначены для Выгрузку изделия 12 из вакуумной центрирования, непосредственно, нижкамеры 1 осуществляют в обратном понего конца изделия 12 при установке рядке. З 1Д59098 Установка неподвижных упоров 10 по всей высоте вакуумной камеры 1 обеспечивает защиту электронно-лучевых пушек 4 от соударений с крупнос габаритным изделием 12 при его загрузке или выгрузке, Оснащение устройства для электронно-лучевой сварки упорами и выдвижными пластинами позволяет осуществ- 10 лять центрирование крупногабаритного изделия на всех этапах его загрузки в вакуумную камеру, Ф о р м у л а и з о б р е т е н и я Устройство для электронно-лучевой сварки, содержащее вакуумную камеру с загрузочной горловиной и крышкой, электронно-лучевые пушки, смонтированные на горизонтальных направляющих, установленных на вертикальных станинах, вращатель изделия, о т і л и ч а ю щ е е с я тем, что, с целью автоматизации процесса центрирования при загрузке крупногабаритных изделий в вакуумную камеру, оно онабжено сменными бандажными 'КольцаОсуществление в данном устройстве ми для изделия, тремя или более подавтоматизации процесса центрирования пружиненными упорами для центрирозадает возможность производить загрузния бандажных колец, установленными ку крупногабаритного изделия в вакунад загрузочной горловиной по ее п е умную камеру одному оператору, сокрариметру, и тремя или более неподвижщает время загрузки при обеспечении 20 ными упорами, выполненными с выдвижточности фиксации нижнего конца изными пластинами, установленными у делия на вращателе и значительно сокторца вращателя, а неподвижные упоры ращает время подготовительного этапа размещены внутри вакуумной камеры по сварки. периметру загрузочной горловины, 2S фиг.1 Редактор Н.Гаврилина Составитель И.Фролов Техред Л.Сердюкова . Корректор И,Куска Заказ 191/ДСП Тираж 6Д9 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ С С НИИ СР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
