Спосіб виготовлення розбірної гіпсової моделі для термопластичних позиціонерів-еластолайнерів

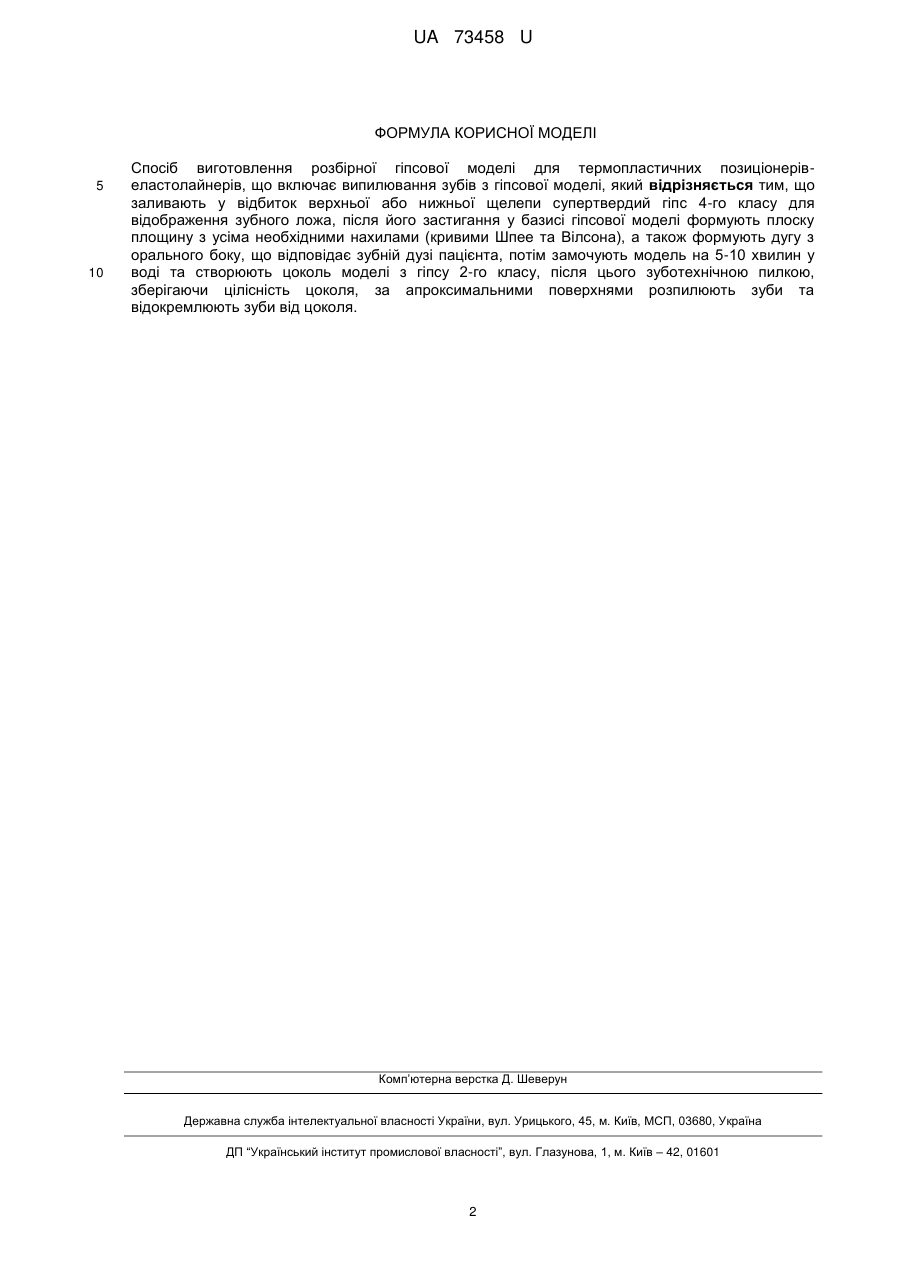

Реферат: Спосіб виготовлення розбірної гіпсової моделі для термопластичних позиціонерівеластолайнерів включає випилювання зубів з гіпсової моделі. Заливають у відбиток верхньої або нижньої щелепи супертвердий гіпс 4-го класу для відображення зубного ложа, після його застигання у базисі гіпсової моделі формують плоску площину з усіма необхідними нахилами (кривими Шпее та Вілсона), а також формують дугу з орального боку, що відповідає зубній дузі пацієнта, потім замочують модель на 5-10 хвилин у воді та створюють цоколь моделі з гіпсу 2го класу, після цього зуботехнічною пилкою, зберігаючи цілісність цоколя, за апроксимальними поверхнями розпилюють зуби та відокремлюють зуби від цоколя. UA 73458 U (12) UA 73458 U UA 73458 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до стоматології, і може бути використана в ортопедичній стоматології і ортодонтії для виготовлення термопластичних позиціонерівеластолайнерів. Відомий спосіб обробки гіпсової моделі для виготовлення термопластичних позиціонерівеластолайнерів за допомогою створення активації шляхом зішліфовування зубів з боку прикладання тиску та домодельовування спеціальною пластмасою на боці переміщення [1]. Відомий спосіб виготовлення розбірної гіпсової моделі для термопластичних позиціонерівеластолайнерів, що є найближчим аналогом, включає повне випилювання зубів із гіпсової моделі, позиціонування в зубній дузі та фіксацію на віск [2]. Проте у цьому способі не враховують товщину випиляного бором гіпсу при сепарації зубів від базисної моделі, що призводить до похибки при позиціонуванні зубів у зубній дузі. В основу корисної моделі поставлено завдання створити спосіб виготовлення гіпсової моделі для термопластичних позиціонерів-еластолайнерів, який дозволить створити максимально зручну та контрольовану в роботі розбірну гіпсову модель з можливістю позиціонування зубів усього зубного ряду. Поставлене завдання вирішується тим, що у способі виготовлення розбірної гіпсової моделі для термопластичних позиціонерів-еластолайнерів, що включає випилювання зубів із гіпсової моделі, згідно з корисною моделлю, заливають у відбиток верхньої або нижньої щелепи супертвердий гіпс 4-го класу для відображення зубного ложа, після його застигання у базисі гіпсової моделі формують плоску площину з усіма необхідними нахилами (кривими Шпее та Вілсона), а також формують дугу з орального боку, що відповідає зубній дузі пацієнта, потім замочують модель на 5-10 хвилин у воді та створюють цоколь з гіпсу 2-го класу, після цього зуботехнічною пилкою, зберігаючи цілісність цоколя, за апроксимальними поверхнями розпилюють зуби та відокремлюють зуби від цоколя. У запропонованій корисній моделі використання двох різних видів гіпсу дозволяє легко відокремити зуби від цоколя, без подальшої похибки у позиціонуванні зубів у зубній дузі, а використання зуботехнічної пилки дозволяє суттєво зменшити похибку у позиціонуванні зубів у зубній дузі в апроксимальних ділянках. Розбірну гіпсову модель для термопластичних позиціонерів-еластолайнерів виготовляють таким чином. Створюють розбірну модель з двох різних видів гіпсу - супертвердого (4-го класу), за допомогою якого відображають зуби та прилеглі м'які тканини, та м'якшого гіпсу (2-го класу) для виготовлення цоколя моделі. Спочатку відливають модель протезного ложа з супертвердого гіпсу (4-го класу), після її застигання утворюють плоску площину, котра є паралеллю протетичній площині зубного ряду пацієнта, шляхом площинного пришліфовування тримером на цоколі моделі. Також формують нахили, що відповідають кривим Шпее та Вілсона, вираженість яких моделюють згідно з оклюзійною поверхнею жувальних зубів. Оральну поверхню цоколя пришліфовують перпендикулярно до попередньо виготовленої площини циліндричним бором, утворюючи при цьому дугу, що відповідає зубному ряду пацієнта. Після цього залишають модель у воді на 5-10 хвилин. Створюють цоколь з гіпсу 2-го класу так, щоб гіпс рівномірно покрив усі оброблені поверхні, але не потрапив на інші частини моделі. Розпилюють зуби (розпилюють тільки гіпс 4-го класу) за допомогою зуботехнічної пилки лише з апроксимальних поверхонь, отримують стовпчики з зубами, які з невеликим зусиллям відділяються від цоколя (з гіпсу 2-го класу), отримуючи, таким чином, своєрідну напрямну площину, якою переміщують зуби. Ця площина слугує відправною сталою для переміщення зубів в усіх трьох взаємно перпендикулярних напрямках та поворотах зубів навколо своєї осі. Якщо непроводять корекцію зубів по вертикальній осі, то фіксація зубів до моделі (за допомогою розігрітого воску) відбувається лише периферією стовпчика з зубом після попереднього позиціонування зуба на площині цоколя, щоб не порушити положення по вертикалі. При потребі зміни вертикального положення фіксація на віск відбувається у довільному порядку. Джерела інформації: 1. Айрапетова Я.Г. Применение комбинации механически действующих аппаратов и эластопозиционеров у детей с аномалиями зубных рядов: автореф. дис. на здобуття наук, ступеня канд. мед. наук: спец. 14.11.2008 "ортодонтія"/ Я.Г. Айрапетова. - Москва, 2008. - 14 с. 2. Завялова Н.Г. Использование эластопозиционеров для лечения зубочелюстных аномалий: автореф. дис. на здобуття наук, ступеня канд.мед. наук: спец. 08.05.2000 "ортодонтія"/ Н.Г. Завялова. - Москва, 2000. - 18 с. 1 UA 73458 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб виготовлення розбірної гіпсової моделі для термопластичних позиціонерівеластолайнерів, що включає випилювання зубів з гіпсової моделі, який відрізняється тим, що заливають у відбиток верхньої або нижньої щелепи супертвердий гіпс 4-го класу для відображення зубного ложа, після його застигання у базисі гіпсової моделі формують плоску площину з усіма необхідними нахилами (кривими Шпее та Вілсона), а також формують дугу з орального боку, що відповідає зубній дузі пацієнта, потім замочують модель на 5-10 хвилин у воді та створюють цоколь моделі з гіпсу 2-го класу, після цього зуботехнічною пилкою, зберігаючи цілісність цоколя, за апроксимальними поверхнями розпилюють зуби та відокремлюють зуби від цоколя. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
