Універсальний плашкотримач

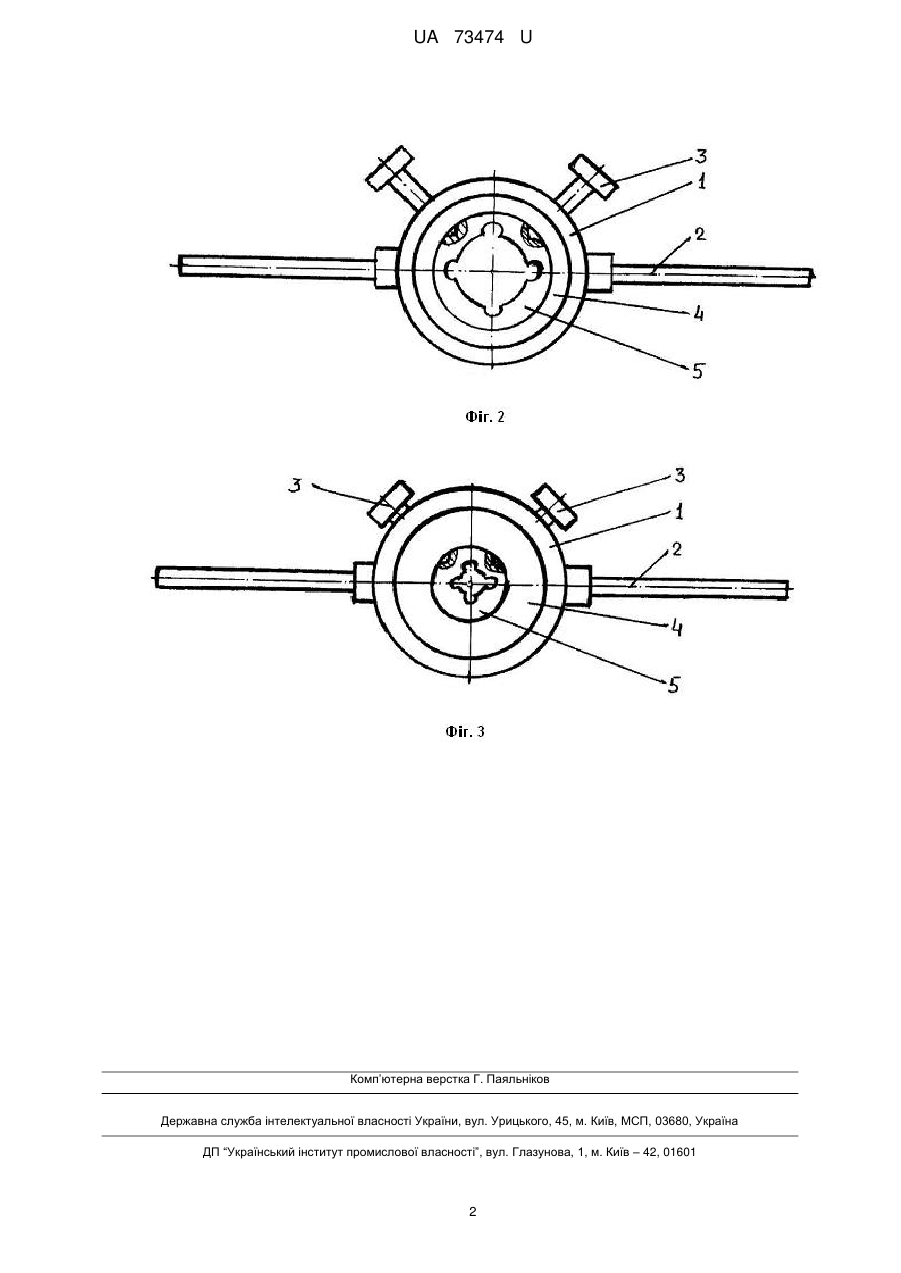

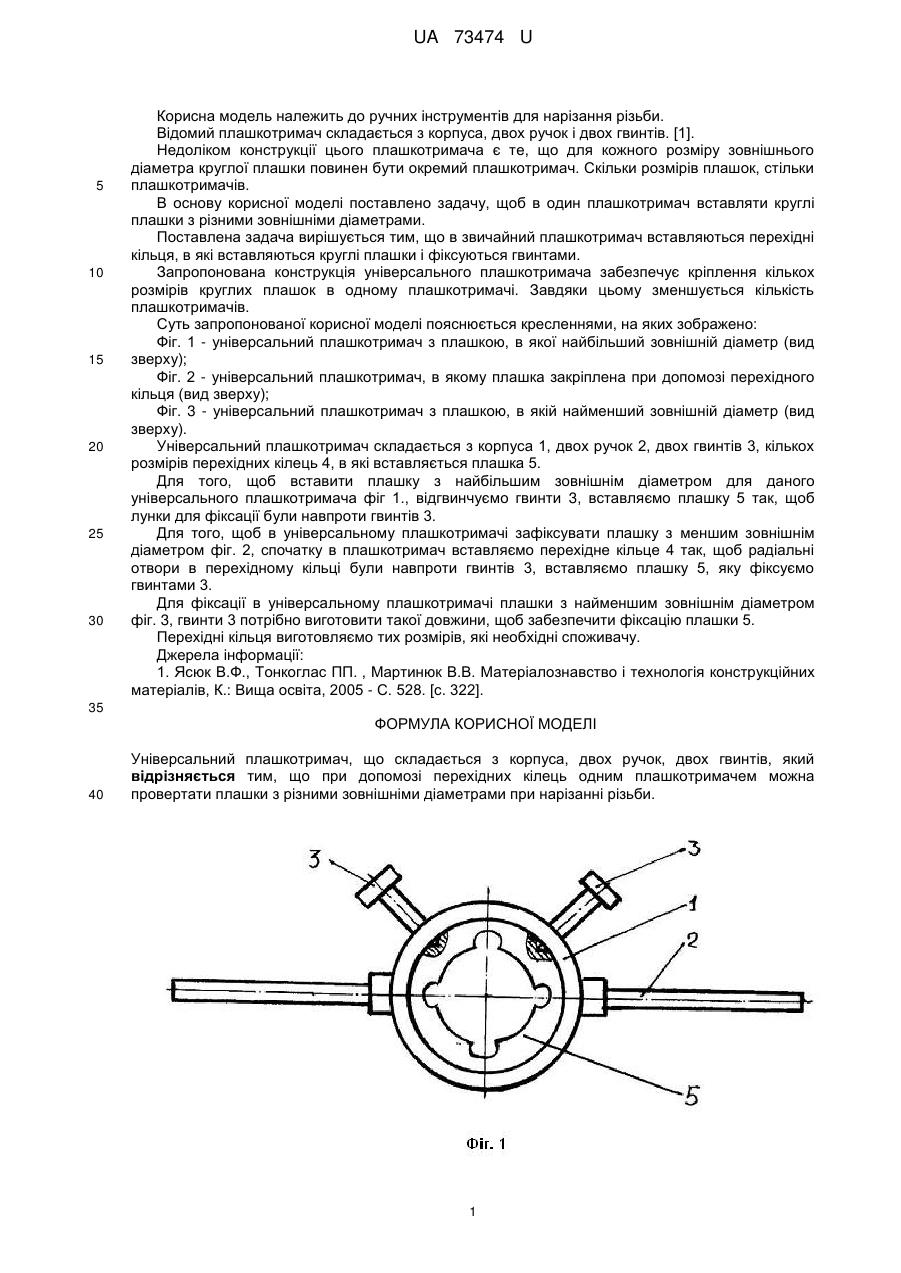

Реферат: Універсальний плашкотримач, що складається з корпуса, двох ручок, двох гвинтів. При допомозі перехідних кілець одним плашкотримачем можна провертати плашки з різними зовнішніми діаметрами при нарізанні різьби. UA 73474 U (12) UA 73474 U UA 73474 U 5 10 15 20 25 30 Корисна модель належить до ручних інструментів для нарізання різьби. Відомий плашкотримач складається з корпуса, двох ручок і двох гвинтів. [1]. Недоліком конструкції цього плашкотримача є те, що для кожного розміру зовнішнього діаметра круглої плашки повинен бути окремий плашкотримач. Скільки розмірів плашок, стільки плашкотримачів. В основу корисної моделі поставлено задачу, щоб в один плашкотримач вставляти круглі плашки з різними зовнішніми діаметрами. Поставлена задача вирішується тим, що в звичайний плашкотримач вставляються перехідні кільця, в які вставляються круглі плашки і фіксуються гвинтами. Запропонована конструкція універсального плашкотримача забезпечує кріплення кількох розмірів круглих плашок в одному плашкотримачі. Завдяки цьому зменшується кількість плашкотримачів. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - універсальний плашкотримач з плашкою, в якої найбільший зовнішній діаметр (вид зверху); Фіг. 2 - універсальний плашкотримач, в якому плашка закріплена при допомозі перехідного кільця (вид зверху); Фіг. 3 - універсальний плашкотримач з плашкою, в якій найменший зовнішній діаметр (вид зверху). Універсальний плашкотримач складається з корпуса 1, двох ручок 2, двох гвинтів 3, кількох розмірів перехідних кілець 4, в які вставляється плашка 5. Для того, щоб вставити плашку з найбільшим зовнішнім діаметром для даного універсального плашкотримача фіг 1., відгвинчуємо гвинти 3, вставляємо плашку 5 так, щоб лунки для фіксації були навпроти гвинтів 3. Для того, щоб в універсальному плашкотримачі зафіксувати плашку з меншим зовнішнім діаметром фіг. 2, спочатку в плашкотримач вставляємо перехідне кільце 4 так, щоб радіальні отвори в перехідному кільці були навпроти гвинтів 3, вставляємо плашку 5, яку фіксуємо гвинтами 3. Для фіксації в універсальному плашкотримачі плашки з найменшим зовнішнім діаметром фіг. 3, гвинти 3 потрібно виготовити такої довжини, щоб забезпечити фіксацію плашки 5. Перехідні кільця виготовляємо тих розмірів, які необхідні споживачу. Джерела інформації: 1. Ясюк В.Ф., Тонкоглас ПП. , Мартинюк В.В. Матеріалознавство і технологія конструкційних матеріалів, К.: Вища освіта, 2005 - С. 528. [с. 322]. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Універсальний плашкотримач, що складається з корпуса, двох ручок, двох гвинтів, який відрізняється тим, що при допомозі перехідних кілець одним плашкотримачем можна провертати плашки з різними зовнішніми діаметрами при нарізанні різьби. 1 UA 73474 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
