Спосіб приготування багатокомпонентного твердого біопалива

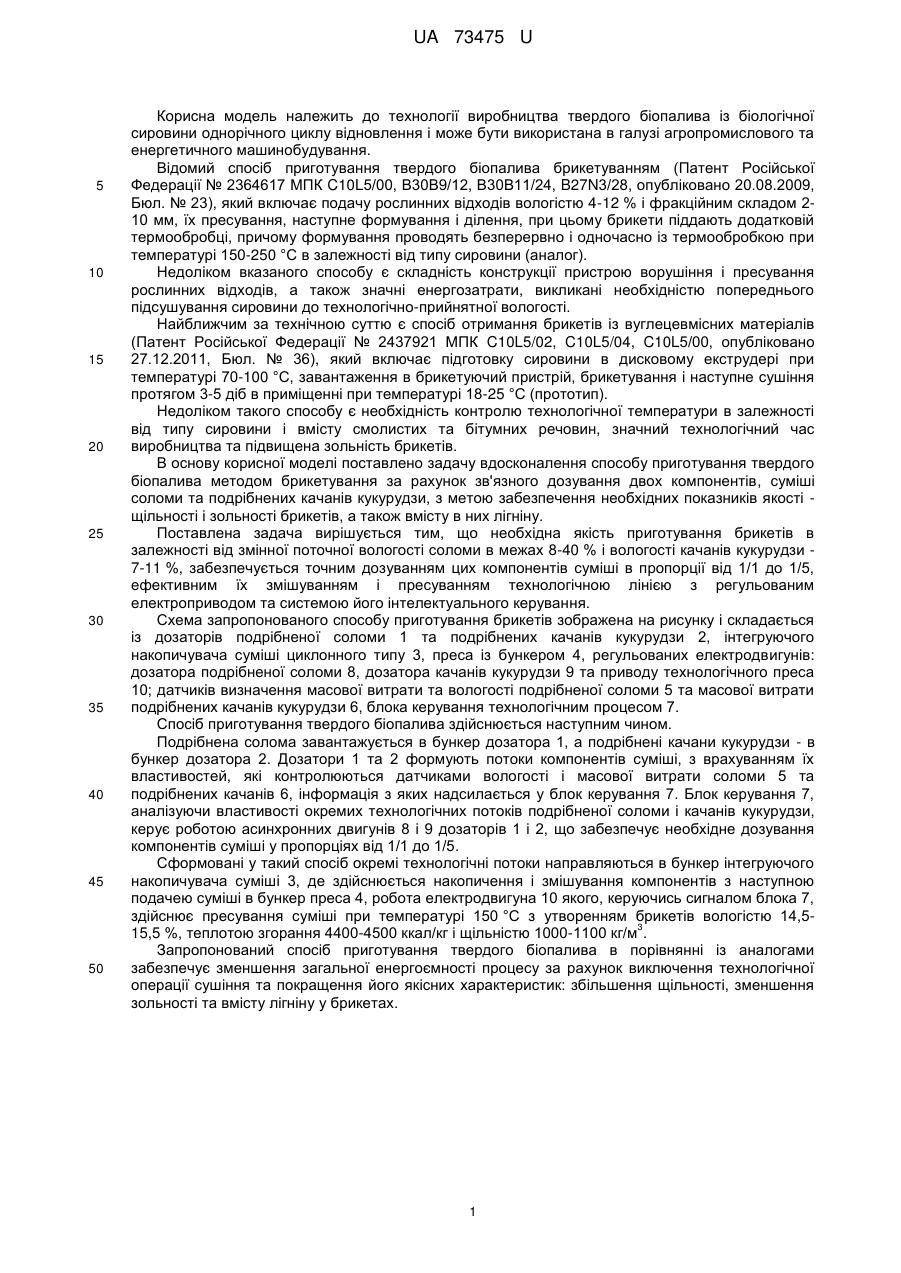

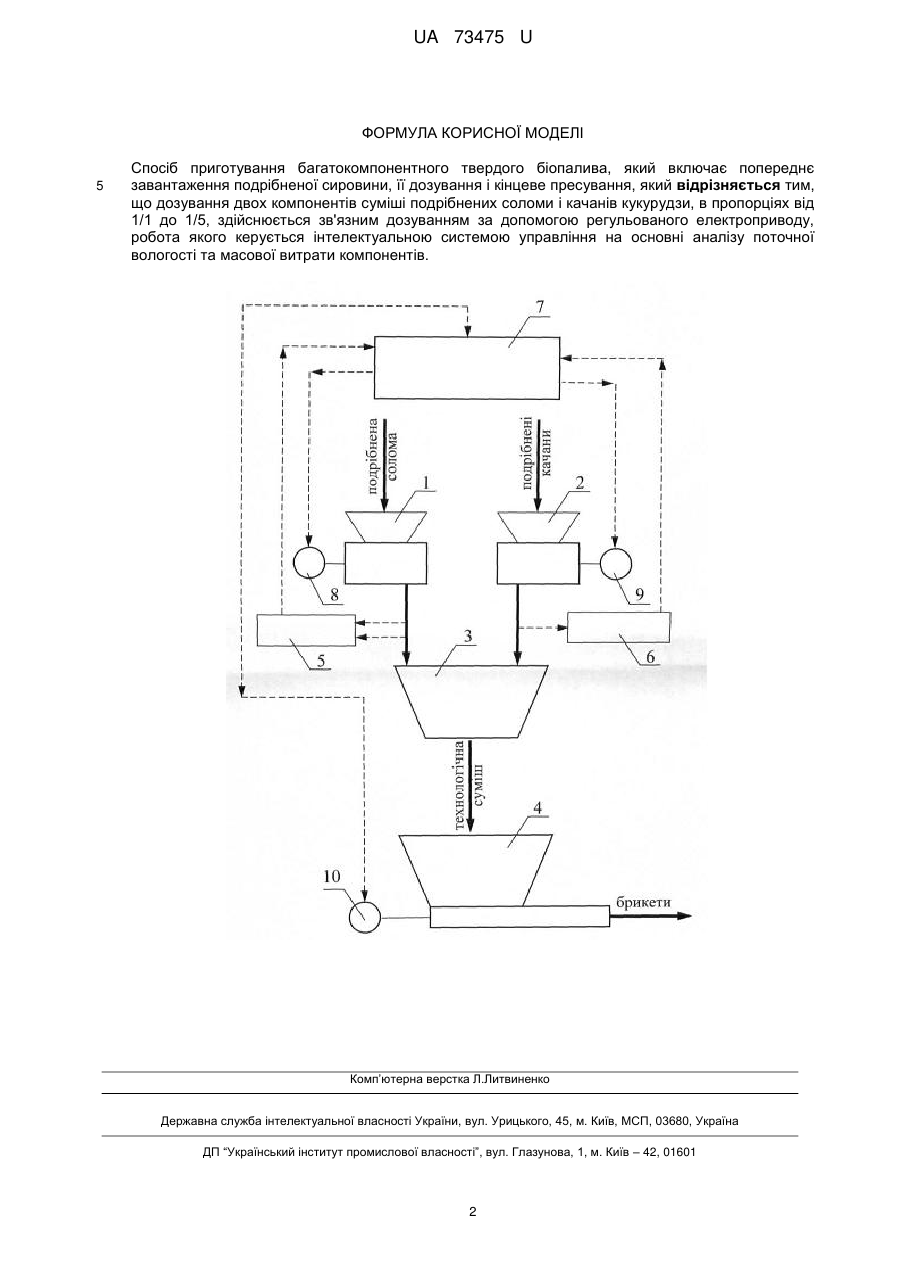

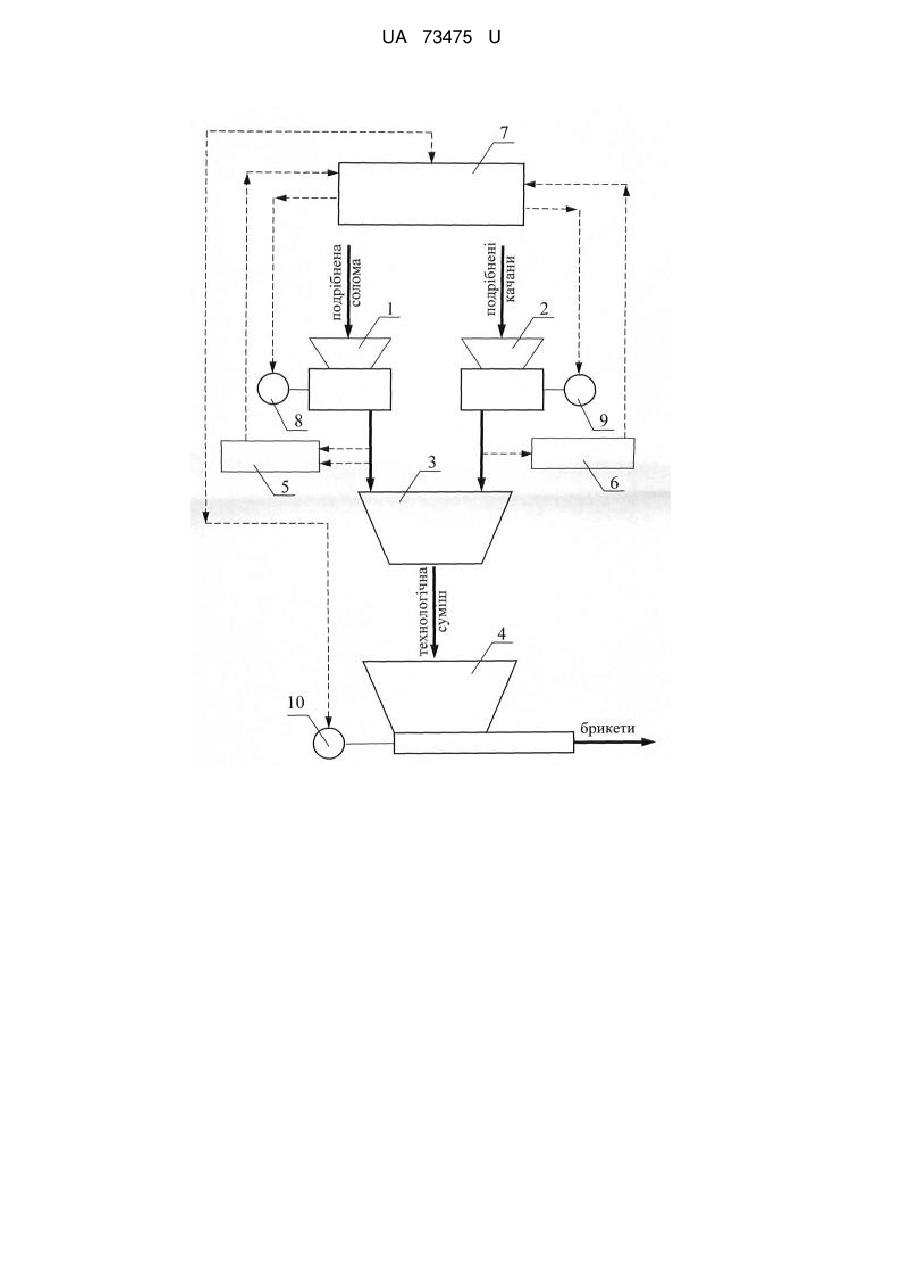

Реферат: Спосіб приготування багатокомпонентного твердого біопалива включає попереднє завантаження подрібненої сировини, її дозування і кінцеве пресування, крім того дозування двох компонентів суміші подрібнених соломи і качанів кукурудзи, в пропорціях від 1/1 до 1/5, здійснюється зв'язним дозуванням за допомогою регульованого електроприводу, робота якого керується інтелектуальною системою управління на основні аналізу поточної вологості та масової витрати компонентів. UA 73475 U (12) UA 73475 U UA 73475 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технології виробництва твердого біопалива із біологічної сировини однорічного циклу відновлення і може бути використана в галузі агропромислового та енергетичного машинобудування. Відомий спосіб приготування твердого біопалива брикетуванням (Патент Російської Федерації № 2364617 МПК C10L5/00, В30В9/12, В30В11/24, B27N3/28, опубліковано 20.08.2009, Бюл. № 23), який включає подачу рослинних відходів вологістю 4-12 % і фракційним складом 210 мм, їх пресування, наступне формування і ділення, при цьому брикети піддають додатковій термообробці, причому формування проводять безперервно і одночасно із термообробкою при температурі 150-250 °C в залежності від типу сировини (аналог). Недоліком вказаного способу є складність конструкції пристрою ворушіння і пресування рослинних відходів, а також значні енергозатрати, викликані необхідністю попереднього підсушування сировини до технологічно-прийнятної вологості. Найближчим за технічною суттю є спосіб отримання брикетів із вуглецевмісних матеріалів (Патент Російської Федерації № 2437921 МПК C10L5/02, C10L5/04, C10L5/00, опубліковано 27.12.2011, Бюл. № 36), який включає підготовку сировини в дисковому екструдері при температурі 70-100 °C, завантаження в брикетуючий пристрій, брикетування і наступне сушіння протягом 3-5 діб в приміщенні при температурі 18-25 °C (прототип). Недоліком такого способу є необхідність контролю технологічної температури в залежності від типу сировини і вмісту смолистих та бітумних речовин, значний технологічний час виробництва та підвищена зольність брикетів. В основу корисної моделі поставлено задачу вдосконалення способу приготування твердого біопалива методом брикетування за рахунок зв'язного дозування двох компонентів, суміші соломи та подрібнених качанів кукурудзи, з метою забезпечення необхідних показників якості щільності і зольності брикетів, а також вмісту в них лігніну. Поставлена задача вирішується тим, що необхідна якість приготування брикетів в залежності від змінної поточної вологості соломи в межах 8-40 % і вологості качанів кукурудзи 7-11 %, забезпечується точним дозуванням цих компонентів суміші в пропорції від 1/1 до 1/5, ефективним їх змішуванням і пресуванням технологічною лінією з регульованим електроприводом та системою його інтелектуального керування. Схема запропонованого способу приготування брикетів зображена на рисунку і складається із дозаторів подрібненої соломи 1 та подрібнених качанів кукурудзи 2, інтегруючого накопичувача суміші циклонного типу 3, преса із бункером 4, регульованих електродвигунів: дозатора подрібненої соломи 8, дозатора качанів кукурудзи 9 та приводу технологічного преса 10; датчиків визначення масової витрати та вологості подрібненої соломи 5 та масової витрати подрібнених качанів кукурудзи 6, блока керування технологічним процесом 7. Спосіб приготування твердого біопалива здійснюється наступним чином. Подрібнена солома завантажується в бункер дозатора 1, а подрібнені качани кукурудзи - в бункер дозатора 2. Дозатори 1 та 2 формують потоки компонентів суміші, з врахуванням їх властивостей, які контролюються датчиками вологості і масової витрати соломи 5 та подрібнених качанів 6, інформація з яких надсилається у блок керування 7. Блок керування 7, аналізуючи властивості окремих технологічних потоків подрібненої соломи і качанів кукурудзи, керує роботою асинхронних двигунів 8 і 9 дозаторів 1 і 2, що забезпечує необхідне дозування компонентів суміші у пропорціях від 1/1 до 1/5. Сформовані у такий спосіб окремі технологічні потоки направляються в бункер інтегруючого накопичувача суміші 3, де здійснюється накопичення і змішування компонентів з наступною подачею суміші в бункер преса 4, робота електродвигуна 10 якого, керуючись сигналом блока 7, здійснює пресування суміші при температурі 150 °C з утворенням брикетів вологістю 14,53 15,5 %, теплотою згорання 4400-4500 ккал/кг і щільністю 1000-1100 кг/м . Запропонований спосіб приготування твердого біопалива в порівнянні із аналогами забезпечує зменшення загальної енергоємності процесу за рахунок виключення технологічної операції сушіння та покращення його якісних характеристик: збільшення щільності, зменшення зольності та вмісту лігніну у брикетах. 1 UA 73475 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб приготування багатокомпонентного твердого біопалива, який включає попереднє завантаження подрібненої сировини, її дозування і кінцеве пресування, який відрізняється тим, що дозування двох компонентів суміші подрібнених соломи і качанів кукурудзи, в пропорціях від 1/1 до 1/5, здійснюється зв'язним дозуванням за допомогою регульованого електроприводу, робота якого керується інтелектуальною системою управління на основні аналізу поточної вологості та масової витрати компонентів. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
