Решето сепаратора зернового вороху зернозбирального комбайна

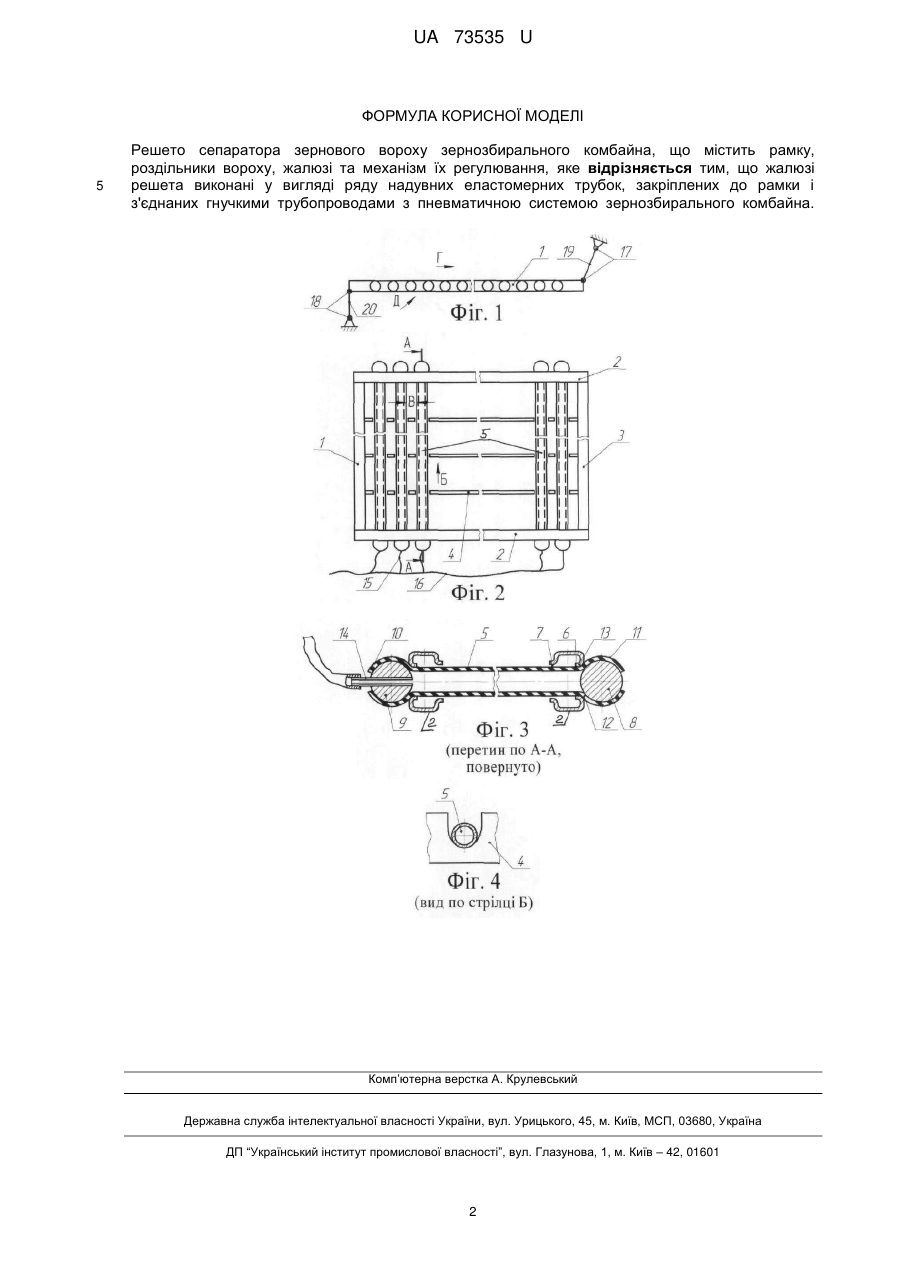

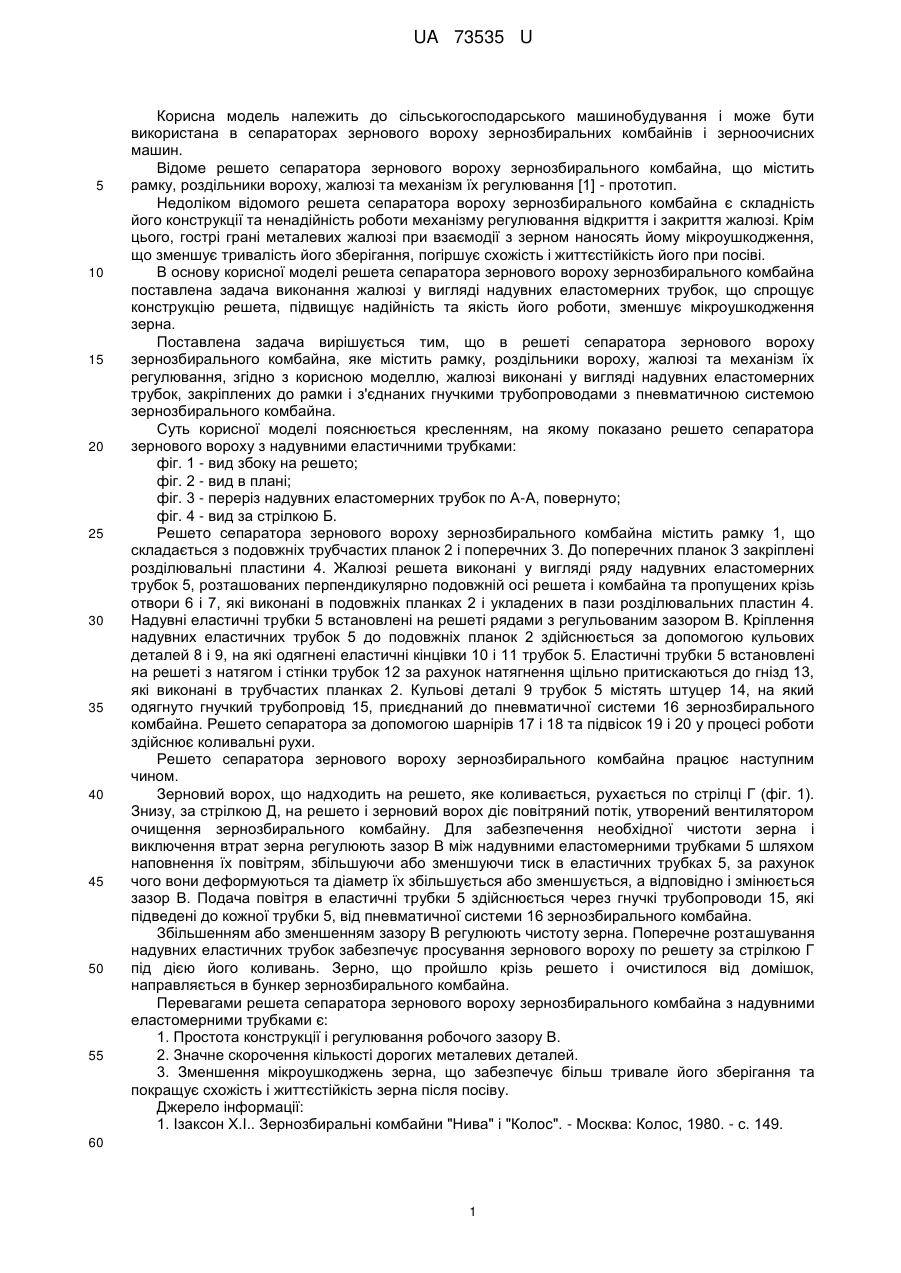

Реферат: Решето сепаратора зернового вороху зернозбирального комбайну містить рамку, роздільники вороху, жалюзі та механізм їх регулювання. Жалюзі решета виконані у вигляді ряду надувних еластомерних трубок, закріплених до рамки і з'єднаних гнучкими трубопроводами з пневматичною системою зернозбирального комбайна. UA 73535 U (54) РЕШЕТО СЕПАРАТОРА ЗЕРНОВОГО ВОРОХУ ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 73535 U UA 73535 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в сепараторах зернового вороху зернозбиральних комбайнів і зерноочисних машин. Відоме решето сепаратора зернового вороху зернозбирального комбайна, що містить рамку, роздільники вороху, жалюзі та механізм їх регулювання [1] - прототип. Недоліком відомого решета сепаратора вороху зернозбирального комбайна є складність його конструкції та ненадійність роботи механізму регулювання відкриття і закриття жалюзі. Крім цього, гострі грані металевих жалюзі при взаємодії з зерном наносять йому мікроушкодження, що зменшує тривалість його зберігання, погіршує схожість і життєстійкість його при посіві. В основу корисної моделі решета сепаратора зернового вороху зернозбирального комбайна поставлена задача виконання жалюзі у вигляді надувних еластомерних трубок, що спрощує конструкцію решета, підвищує надійність та якість його роботи, зменшує мікроушкодження зерна. Поставлена задача вирішується тим, що в решеті сепаратора зернового вороху зернозбирального комбайна, яке містить рамку, роздільники вороху, жалюзі та механізм їх регулювання, згідно з корисною моделлю, жалюзі виконані у вигляді надувних еластомерних трубок, закріплених до рамки і з'єднаних гнучкими трубопроводами з пневматичною системою зернозбирального комбайна. Суть корисної моделі пояснюється кресленням, на якому показано решето сепаратора зернового вороху з надувними еластичними трубками: фіг. 1 - вид збоку на решето; фіг. 2 - вид в плані; фіг. 3 - переріз надувних еластомерних трубок по А-А, повернуто; фіг. 4 - вид за стрілкою Б. Решето сепаратора зернового вороху зернозбирального комбайна містить рамку 1, що складається з подовжніх трубчастих планок 2 і поперечних 3. До поперечних планок 3 закріплені розділювальні пластини 4. Жалюзі решета виконані у вигляді ряду надувних еластомерних трубок 5, розташованих перпендикулярно подовжній осі решета і комбайна та пропущених крізь отвори 6 і 7, які виконані в подовжніх планках 2 і укладених в пази розділювальних пластин 4. Надувні еластичні трубки 5 встановлені на решеті рядами з регульованим зазором В. Кріплення надувних еластичних трубок 5 до подовжніх планок 2 здійснюється за допомогою кульових деталей 8 і 9, на які одягнені еластичні кінцівки 10 і 11 трубок 5. Еластичні трубки 5 встановлені на решеті з натягом і стінки трубок 12 за рахунок натягнення щільно притискаються до гнізд 13, які виконані в трубчастих планках 2. Кульові деталі 9 трубок 5 містять штуцер 14, на який одягнуто гнучкий трубопровід 15, приєднаний до пневматичної системи 16 зернозбирального комбайна. Решето сепаратора за допомогою шарнірів 17 і 18 та підвісок 19 і 20 у процесі роботи здійснює коливальні рухи. Решето сепаратора зернового вороху зернозбирального комбайна працює наступним чином. Зерновий ворох, що надходить на решето, яке коливається, рухається по стрілці Г (фіг. 1). Знизу, за стрілкою Д, на решето і зерновий ворох діє повітряний потік, утворений вентилятором очищення зернозбирального комбайну. Для забезпечення необхідної чистоти зерна і виключення втрат зерна регулюють зазор В між надувними еластомерними трубками 5 шляхом наповнення їх повітрям, збільшуючи або зменшуючи тиск в еластичних трубках 5, за рахунок чого вони деформуються та діаметр їх збільшується або зменшується, а відповідно і змінюється зазор В. Подача повітря в еластичні трубки 5 здійснюється через гнучкі трубопроводи 15, які підведені до кожної трубки 5, від пневматичної системи 16 зернозбирального комбайна. Збільшенням або зменшенням зазору В регулюють чистоту зерна. Поперечне розташування надувних еластичних трубок забезпечує просування зернового вороху по решету за стрілкою Г під дією його коливань. Зерно, що пройшло крізь решето і очистилося від домішок, направляється в бункер зернозбирального комбайна. Перевагами решета сепаратора зернового вороху зернозбирального комбайна з надувними еластомерними трубками є: 1. Простота конструкції і регулювання робочого зазору В. 2. Значне скорочення кількості дорогих металевих деталей. 3. Зменшення мікроушкоджень зерна, що забезпечує більш тривале його зберігання та покращує схожість і життєстійкість зерна після посіву. Джерело інформації: 1. Ізаксон Х.І.. Зернозбиральні комбайни "Нива" і "Колос". - Москва: Колос, 1980. - с. 149. 60 1 UA 73535 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Решето сепаратора зернового вороху зернозбирального комбайна, що містить рамку, роздільники вороху, жалюзі та механізм їх регулювання, яке відрізняється тим, що жалюзі решета виконані у вигляді ряду надувних еластомерних трубок, закріплених до рамки і з'єднаних гнучкими трубопроводами з пневматичною системою зернозбирального комбайна. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
