Фланцевий профіль для насаджування на виступні краї елементів вентиляційного каналу
Формула / Реферат
1. Фланцевий профіль (1), який насаджується на виступні краї елементів вентиляційного каналу і який приймає кутики для утворення монтажних рам, причому фланцевий профіль виконаний у поперечному перерізі в основному L-подібної форми, до того ж одна полиця (2) L-подібного профілю спрофільована у вигляді відкритої з одного боку двостінної (3, 4) полиці для перекриття крайових ділянок елементів вентиляційного каналу, а інша полиця (5) спрофільована як порожниста камера (8) для приймання однієї з полиць кутика, причому в перехідній зоні обох полиць (2,5) за рахунок зворотного фальцювання на 180˚ утворена подвійна стінка, яка розділяє обидві полиці і яка торкається виступом зворотного фальца однієї з ділянок стінки, який відрізняється тим, що ділянка стінки (6 або 7) та виступ зворотного фальца (9а або 9b) з'єднані між собою за допомогою лазерного зварного шва (10).
2. Фланцевий профіль за п. 1, який відрізняється тим, що лазерний зварний шов (10) знаходиться в площині роздільного стику в рівній стінці (6), яка знаходиться в робочому стані.

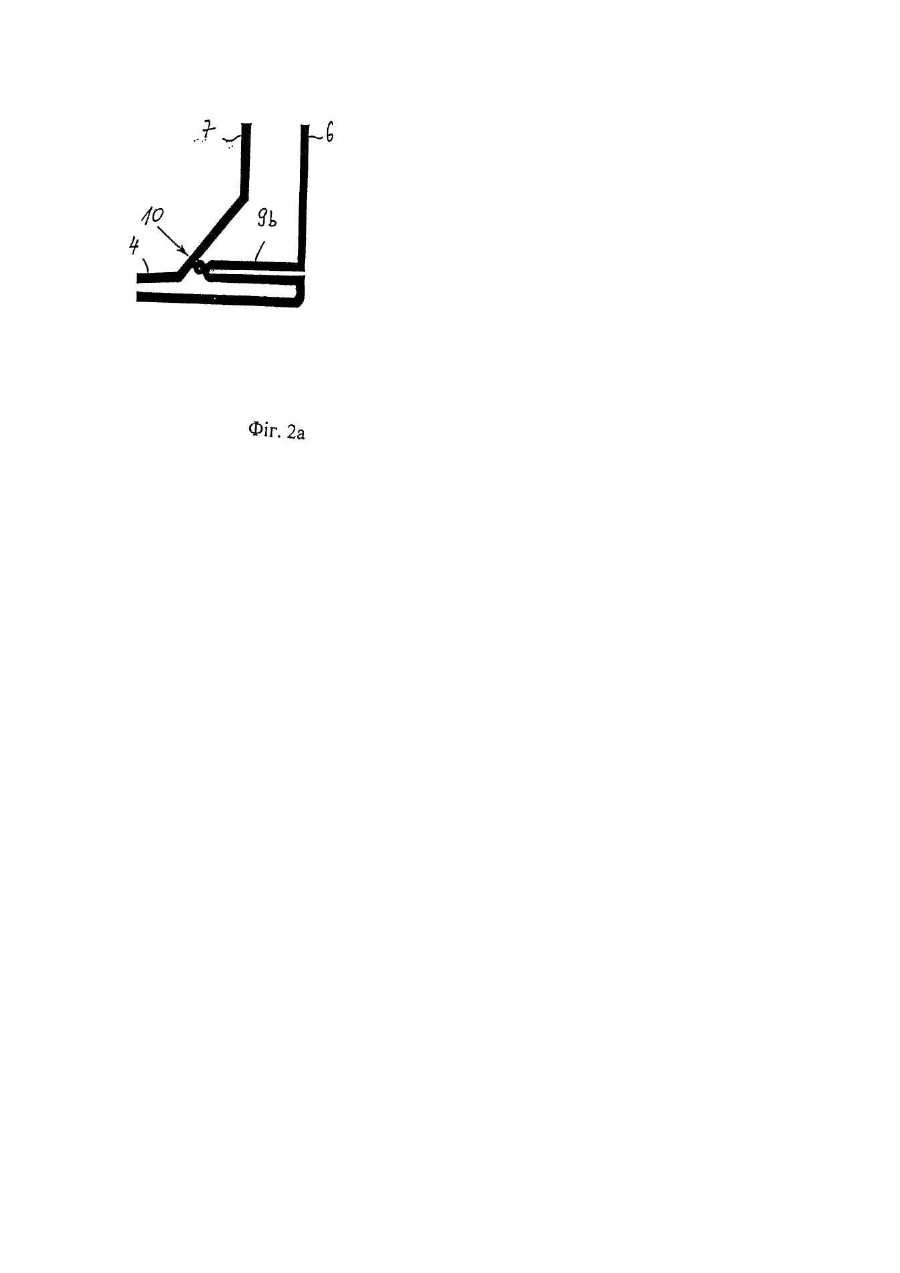

3. Фланцевий профіль за п.1, який відрізняється тим, що лазерний зварний шов (10) знаходиться в площині роздільного стику на профільній стінці (7), оберненій до площини роздільного стику.
Додаткова інформація
Назва патенту англійськоюFlange profile to put it on the going out edges of the elements of the ventilation channel
Назва патенту російськоюФланцевый профиль для насаживания на выступающие края элементов вентиляционного канала
МПК / Мітки
МПК: F16L 23/00
Мітки: краї, елементів, виступні, профіль, насаджування, фланцевий, вентиляційного, каналу
