Екструдований профіль

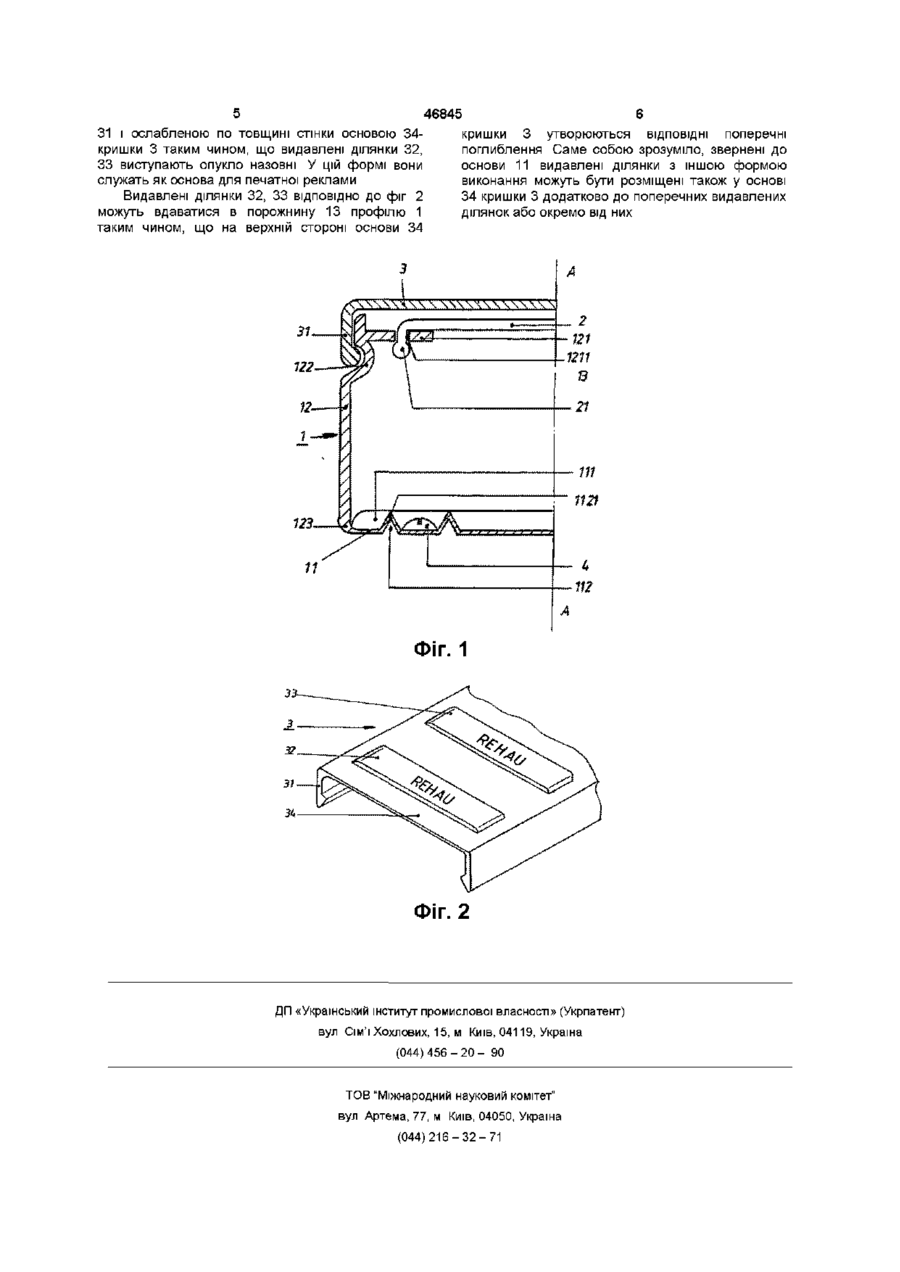

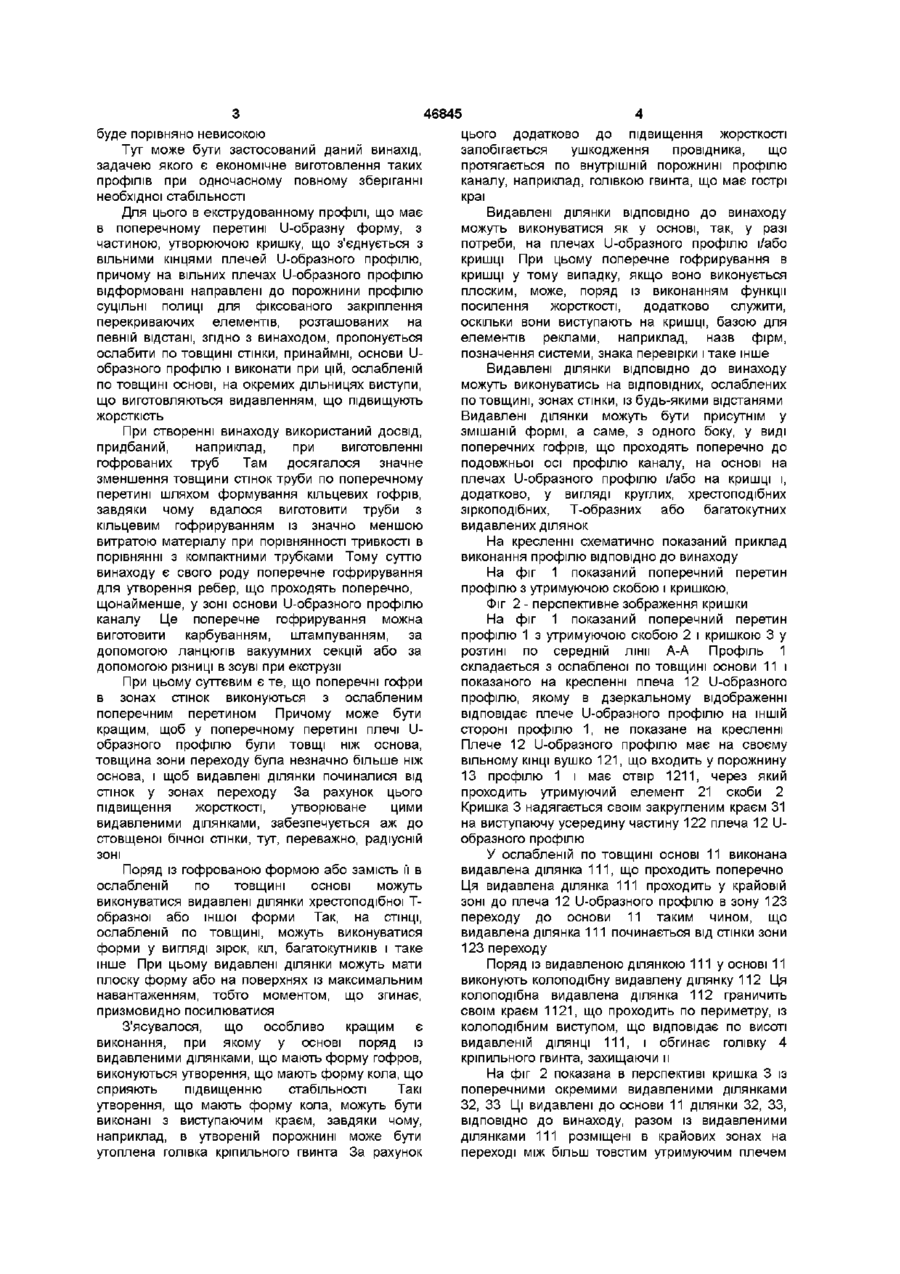

1 Екструдований профіль, що має в поперечному перерізі U-подібну форму, із частиною, що утворює кришку, що з'єднується з вільними кінцями плечей U-подібного профілю, причому на вільних плечах U-подібного профілю відформовані спрямовані до порожнини профілю суцільні полиці для фіксованого закріплення елементів, що перекривають, розташованих на певній відстані, який відрізняється тим, що щонайменше основа (11) U-подібного профілю (1) ослаблена по товщині його стінки, і що в цій ослабленій по товщині основі (11) на окремих ділянках виконані видавлені ділянки (111, 112), що служать для підвищення жорсткості 2 Профіль по п 1, який відрізняється тим, що видавлені ділянки (111) проходять поперечно по ширині основи (11) 3 Профіль по пп 1 і 2, який відрізняється тим, що товщина стінок плечей (12) U-подібного профілю більша, ніж товщина основи (11), товщина стінки в зоні (123) переходу до основи (11) незначно більша, ніж товщина основи (11), і що видавлені ділянки (111) починаються від зони (123) переходу 4 Профіль по пп 1 або 3, який відрізняється тим, що видавлені ділянки (111) проходять по основі у формі зірки, кола, Т-подібної або багатокутної форми 5 Профіль по п 1, який відрізняється тим, що видавлені ділянки (111, 112, 32, 33) виконані в основі (11) плечей (12) U-подібного профілю або кришці (3) Винахід стосується екструдованого профілю, що має в поперечному перетині U-образну форму з верхньою частиною, що утворює кришку та сполучається із вільними кінцями плечей Uобразного профілю, причому на вільних кінцях плечей U-образного профілю відформовані суцільні полки, що спрямовуються в порожнину профілю, для фіксованого кріплення елементів, що перекривають, розташованих на певній відстані Відома велика КІЛЬКІСТЬ таких профілів каналів Вони служать як монтажні канали для прокладки електропроводів і трубопроводів та використовуються при прокладці таких провідників у стінках і стелях, служать як парапетні канали і застосовуються в самих різноманітних областях Такий профіль каналу відомий із німецької корисної моделі 77 02 117 Там описаний монтажний канал із U-образним корпусом, що закривається кришкою, для прокладки проводів, кабелів, провідники, шлангів і таке інше У вільних кінцевих зонах бічних стінок цього монтажного каналу виконані в подовжньому напрямку подовжені отвори для встановлення утримуючих скоб Прагненням виготовлювача і споживача таких профілів є виконання стінки профілю як можна більш тонкої Проте ці прагнення обмежуються порівняна вузькими межами стабільності, необхідної при виготовленні і монтажі Тому в DE 82 31 934 U1 пропонується виконати дно і/або бічні стінки і/або кришку профілю каналу, щонайменше, частково у виді полого профілю Ця пропозиція виходить із того, що профілі з порожниною мають, як правило, високу стабільність при незначній вазі, що дозволяє забезпечити бажану економію матеріалу Проте при цьому не було враховано, що такого роду порожнисті профілі мають дві суцільні стінки з проміжними перегородками у вигляді елементів, що дистанцюнують, унаслідок чого економія матеріалу - якщо вона взагалі може досягатися О ю ^ 00 (О 46845 цього додатково до підвищення жорсткості запобігається ушкодження провідника, що протягається по внутрішній порожнині профілю каналу, наприклад, голівкою гвинта, що має гострі краї Видавлені ділянки ВІДПОВІДНО ДО винаходу можуть виконуватися як у основі, так, у разі потреби, на плечах U-образного профілю і/або кришці При цьому поперечне гофрирування в кришці у тому випадку, якщо воно виконується плоским, може, поряд із виконанням функції посилення жорсткості, додатково служити, оскільки вони виступають на кришці, базою для елементів реклами, наприклад, назв фірм, позначення системи, знака перевірки і таке інше Видавлені ділянки ВІДПОВІДНО ДО винаходу можуть виконуватись на ВІДПОВІДНИХ, ослаблених по товщині, зонах стінки, із будь-якими відстанями Видавлені ділянки можуть бути присутнім у змішаній формі, а саме, з одного боку, у виді поперечних гофрів, що проходять поперечно до подовжньої осі профілю каналу, на основі на плечах U-образного профілю і/або на кришці і, додатково, у вигляді круглих, хрестоподібних зіркоподібних, Т-образних або багатокутних видавлених ділянок На кресленні схематично показаний приклад виконання профілю ВІДПОВІДНО ДО винаходу На фіг 1 показаний поперечний перетин профілю з утримуючою скобою і кришкою, Фіг 2 - перспективне зображення кришки На фіг 1 показаний поперечний перетин профілю 1 з утримуючою скобою 2 і кришкою 3 у розтині по середній лінії А-А Профіль 1 складається з ослабленої по товщині основи 11 і показаного на кресленні плеча 12 U-образного При цьому суттєвим є те, що поперечні гофри профілю, якому в дзеркальному відображенні в зонах стінок виконуються з ослабленим відповідає плече U-образного профілю на ІНШІЙ поперечним перетином Причому може бути стороні профілю 1, не показане на кресленні кращим, щоб у поперечному перетині плечі UПлече 12 U-образного профілю має на своєму образного профілю були товщі ніж основа, вільному КІНЦІ вушко 121, що входить у порожнину товщина зони переходу була незначно більше ніж 13 профілю 1 і має отвір 1211, через який основа, і щоб видавлені ділянки починалися від проходить утримуючий елемент 21 скоби 2 стінок у зонах переходу За рахунок цього Кришка 3 надягається своїм закругленим краєм 31 підвищення жорсткості, утворюване цими на виступаючу усередину частину 122 плеча 12 Uвидавленими ділянками, забезпечується аж до образного профілю стовщеної бічної стінки, тут, переважно, радіусній зоні У ослабленій по товщині основі 11 виконана Поряд із гофрованою формою або замість її в видавлена ділянка 111, що проходить поперечно ослабленій по товщині основі можуть Ця видавлена ділянка 111 проходить у крайовій виконуватися видавлені ділянки хрестоподібної Тзоні до плеча 12 U-образного профілю в зону 123 образної або іншої форми Так, на СТІНЦІ, переходу до основи 11 таким чином, що ослабленій по товщині, можуть виконуватися видавлена ділянка 111 починається від стінки зони форми у вигляді зірок, кіл, багатокутників і таке 123 переходу інше При цьому видавлені ділянки можуть мати Поряд із видавленою ділянкою 111 у основі 11 плоску форму або на поверхнях із максимальним виконують колоподібну видавлену ділянку 112 Ця навантаженням, тобто моментом, що згинає, колоподібна видавлена ділянка 112 граничить призмовидно посилюватися своїм краєм 1121, що проходить по периметру, із колоподібним виступом, що відповідає по висоті З'ясувалося, що особливо кращим є видавленій ДІЛЯНЦІ 111, і обгинає голівку 4 виконання, при якому у основі поряд із кріпильного гвинта, захищаючи и видавленими ділянками, що мають форму гофров, виконуються утворення, що мають форму кола, що На фіг 2 показана в перспективі кришка 3 із сприяють підвищенню стабільності Такі поперечними окремими видавленими ділянками утворення, що мають форму кола, можуть бути 32, 33 Ці видавлені до основи 11 ділянки 32, 33, виконані з виступаючим краєм, завдяки чому, ВІДПОВІДНО до винаходу, разом із видавленими наприклад, в утвореній порожнині може бути ділянками 111 розміщені в крайових зонах на утоплена голівка кріпильного гвинта За рахунок переході між більш товстим утримуючим плечем буде порівняно невисокою Тут може бути застосований даний винахід, задачею якого є економічне виготовлення таких профілів при одночасному повному зберіганні необхідної стабільності Для цього в екструдованному профілі, що має в поперечному перетині U-образну форму, з частиною, утворюючою кришку, що з'єднується з вільними кінцями плечей U-образного профілю, причому на вільних плечах U-образного профілю відформовані направлені до порожнини профілю суцільні полиці для фіксованого закріплення перекриваючих елементів, розташованих на певній відстані, згідно з винаходом, пропонується ослабити по товщині стінки, принаймні, основи Uобразного профілю і виконати при цій, ослабленій по товщині основі, на окремих дільницях виступи, що виготовляються видавленням, що підвищують жорсткість При створенні винаходу використаний досвід, придбаний, наприклад, при виготовленні гофрованих труб Там досягалося значне зменшення товщини стінок труби по поперечному перетині шляхом формування кільцевих гофрів, завдяки чому вдалося виготовити труби з кільцевим гофрируванням із значно меншою витратою матеріалу при порівнянності тривкості в порівнянні з компактними трубками Тому суттю винаходу є свого роду поперечне гофрирування для утворення ребер, що проходять поперечно, щонайменше, у зоні основи U-образного профілю каналу Це поперечне гофрирування можна виготовити карбуванням, штампуванням, за допомогою ланцюгів вакуумних секцій або за допомогою різниці в зсуві при екструзії 46845 31 і ослабленою по товщині стінки основою 34кришки 3 утворюються ВІДПОВІДНІ поперечні кришки 3 таким чином, що видавлені ділянки 32, поглиблення Саме собою зрозуміло, звернені до 33 виступають опукло назовні У цій формі вони основи 11 видавлені ділянки з іншою формою служать як основа для печатної реклами виконання можуть бути розміщені також у основі 34 кришки 3 додатково до поперечних видавлених Видавлені ділянки 32, 33 ВІДПОВІДНО ДО фіг 2 ділянок або окремо від них можуть вдаватися в порожнину 13 профілю 1 таким чином, що на верхній стороні основи 34 11 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
