Дерматом для зрізування середнього рельєфного аутодермотрансплантата з прозорою обмежуючою насадкою

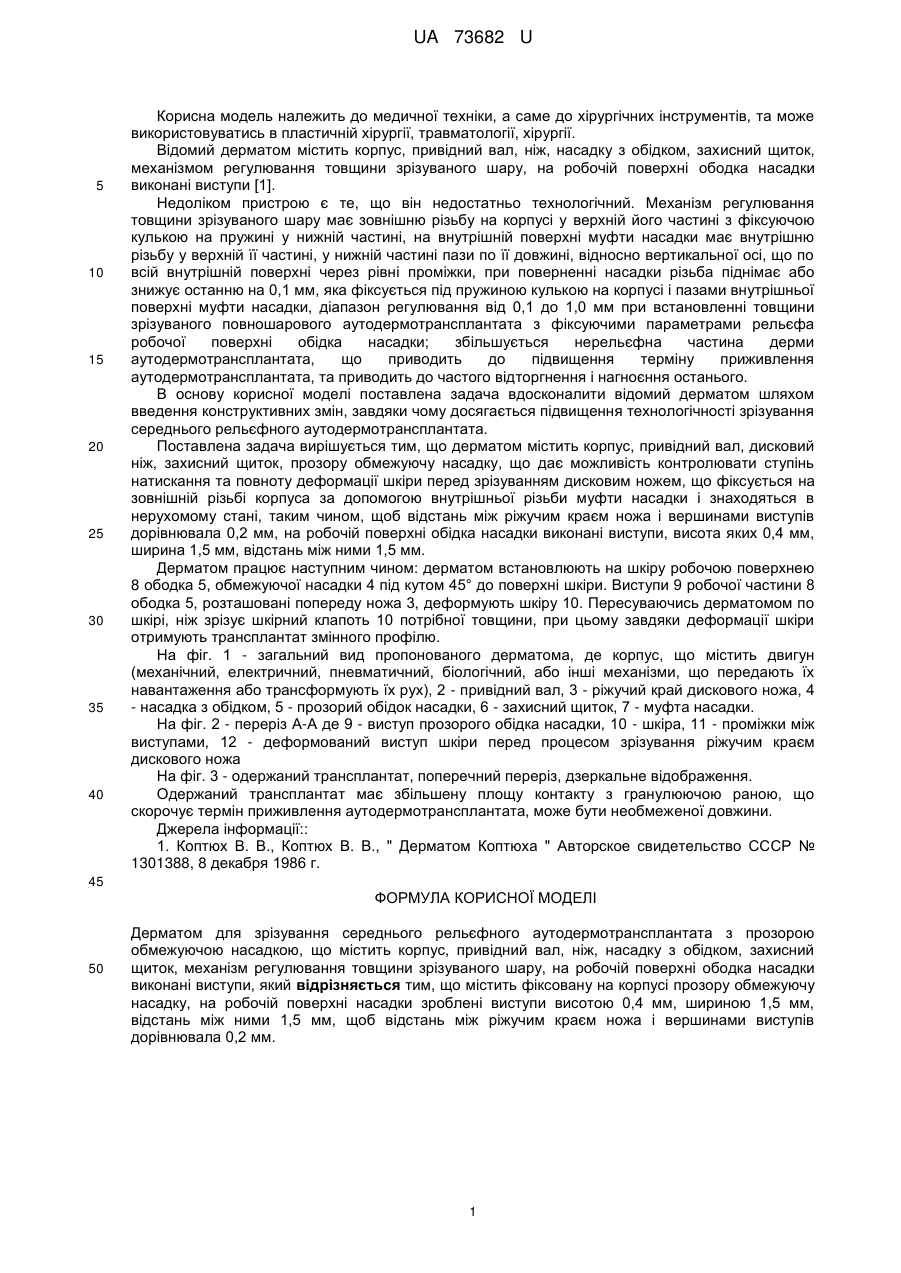

Реферат: UA 73682 U UA 73682 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізмом регулювання товщини зрізуваного шару, на робочій поверхні ободка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний. Механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі у верхній його частині з фіксуючою кулькою на пружині у нижній частині, на внутрішній поверхні муфти насадки має внутрішню різьбу у верхній її частині, у нижній частині пази по її довжині, відносно вертикальної осі, що по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує останню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельєфа робочої поверхні обідка насадки; збільшується нерельєфна частина дерми аутодермотрансплантата, що приводить до підвищення терміну приживлення аутодермотрансплантата, та приводить до частого відторгнення і нагноєння останього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування середнього рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом містить корпус, привідний вал, дисковий ніж, захисний щиток, прозору обмежуючу насадку, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки і знаходяться в нерухомому стані, таким чином, щоб відстань між ріжучим краєм ножа і вершинами виступів дорівнювала 0,2 мм, на робочій поверхні обідка насадки виконані виступи, висота яких 0,4 мм, ширина 1,5 мм, відстань між ними 1,5 мм. Дерматом працює наступним чином: дерматом встановлюють на шкіру робочою поверхнею 8 ободка 5, обмежуючої насадки 4 під кутом 45° до поверхні шкіри. Виступи 9 робочої частини 8 ободка 5, розташовані попереду ножа 3, деформують шкіру 10. Пересуваючись дерматомом по шкірі, ніж зрізує шкірний клапоть 10 потрібної товщини, при цьому завдяки деформації шкіри отримують трансплантат змінного профілю. На фіг. 1 - загальний вид пропонованого дерматома, де корпус, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3 - ріжучий край дискового ножа, 4 - насадка з обідком, 5 - прозорий обідок насадки, 6 - захисний щиток, 7 - муфта насадки. На фіг. 2 - переріз А-А де 9 - виступ прозорого обідка насадки, 10 - шкіра, 11 - проміжки між виступами, 12 - деформований виступ шкіри перед процесом зрізування ріжучим краєм дискового ножа На фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, може бути необмеженої довжини. Джерела інформації:: 1. Коптюх В. В., Коптюх В. В., " Дерматом Коптюха " Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дерматом для зрізування середнього рельєфного аутодермотрансплантата з прозорою обмежуючою насадкою, що містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізм регулювання товщини зрізуваного шару, на робочій поверхні ободка насадки виконані виступи, який відрізняється тим, що містить фіксовану на корпусі прозору обмежуючу насадку, на робочій поверхні насадки зроблені виступи висотою 0,4 мм, шириною 1,5 мм, відстань між ними 1,5 мм, щоб відстань між ріжучим краєм ножа і вершинами виступів дорівнювала 0,2 мм. 1 UA 73682 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
