Машинка для стрижки волосся

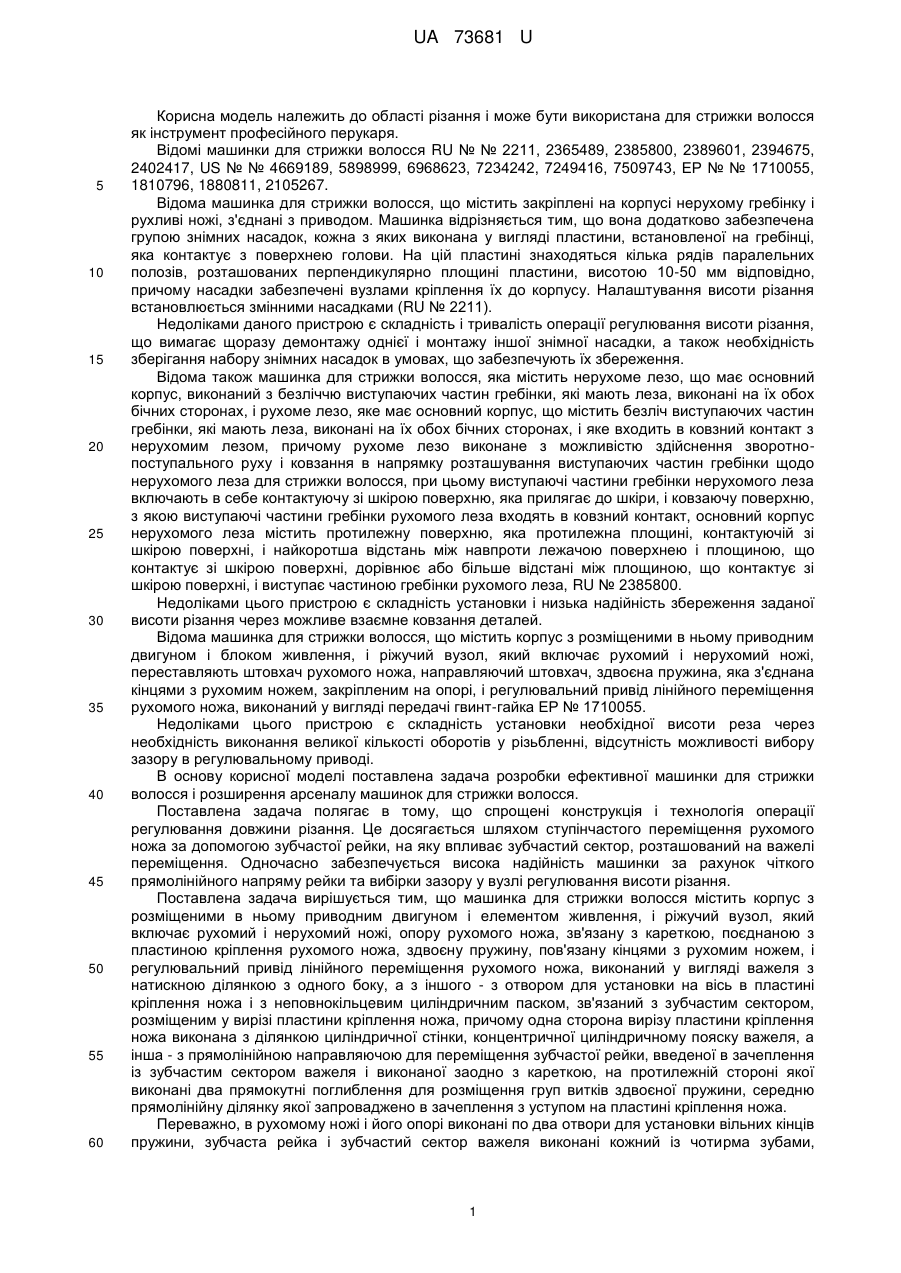

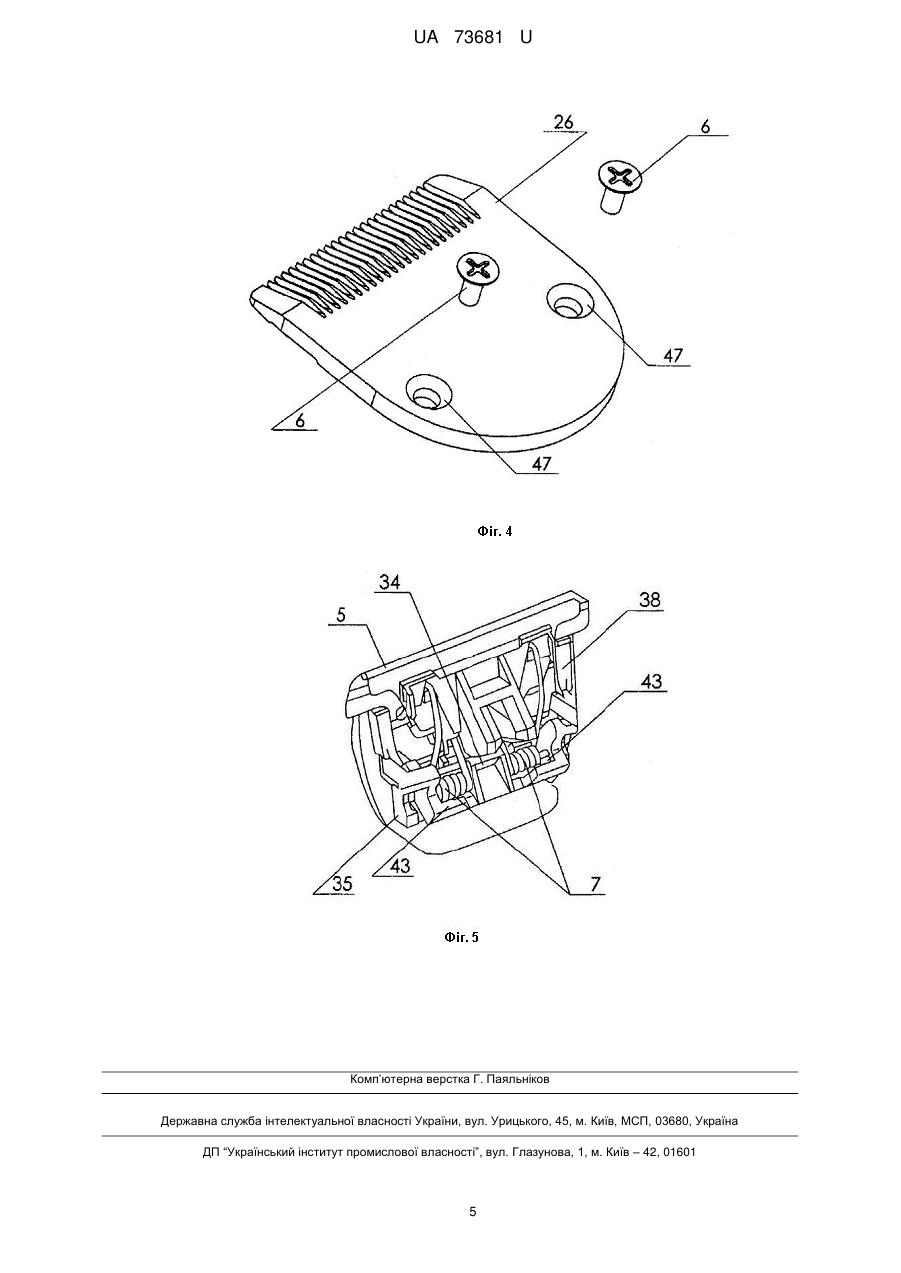

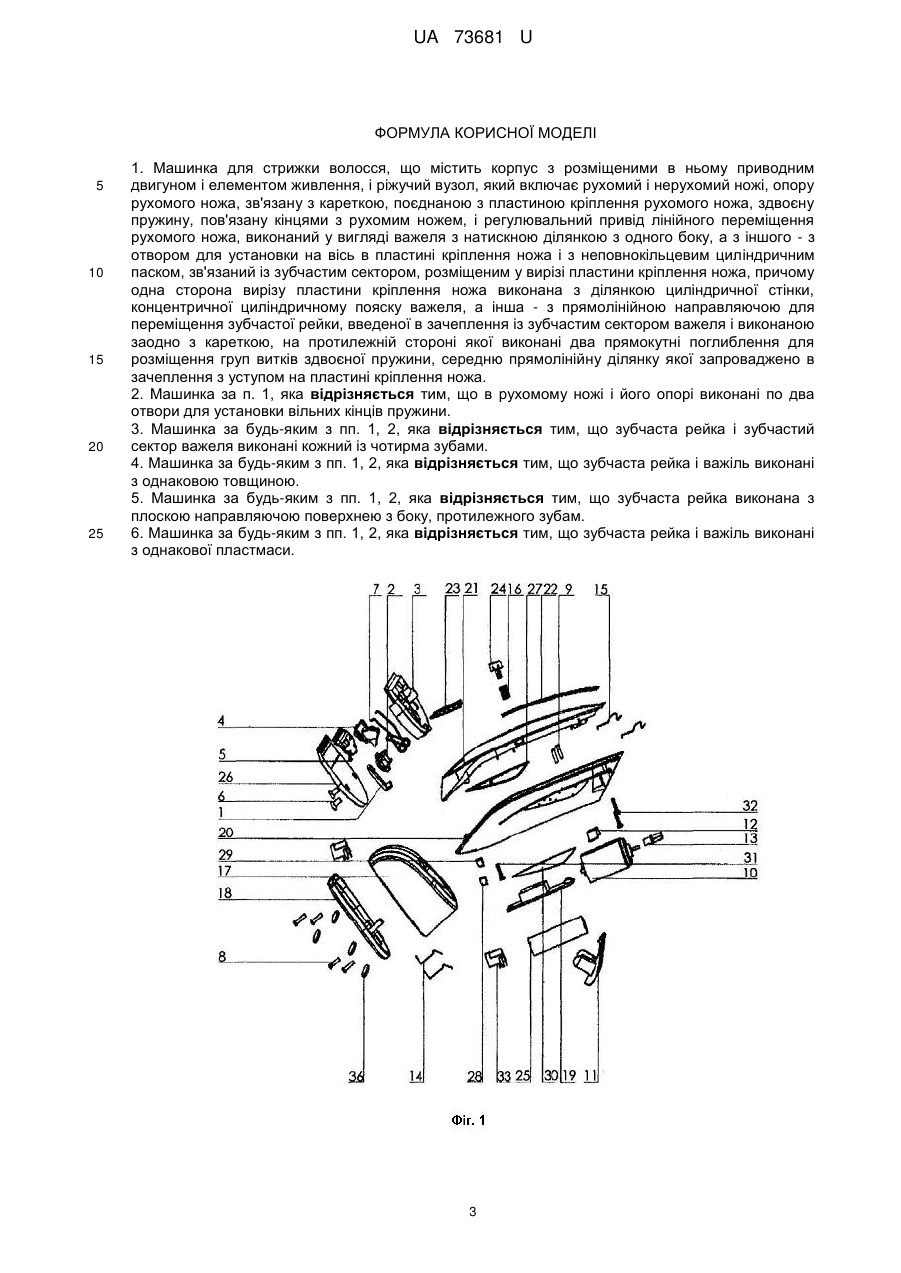

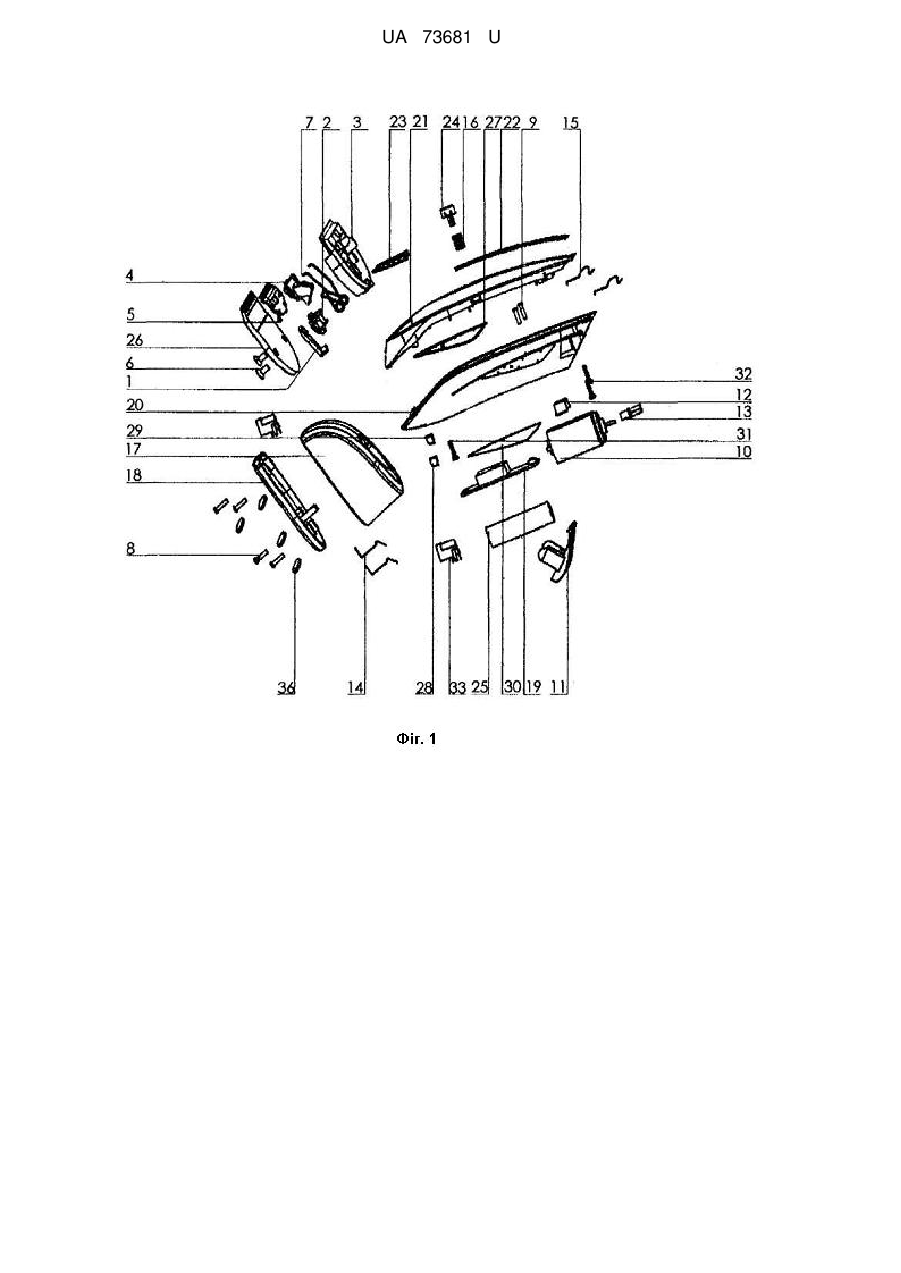

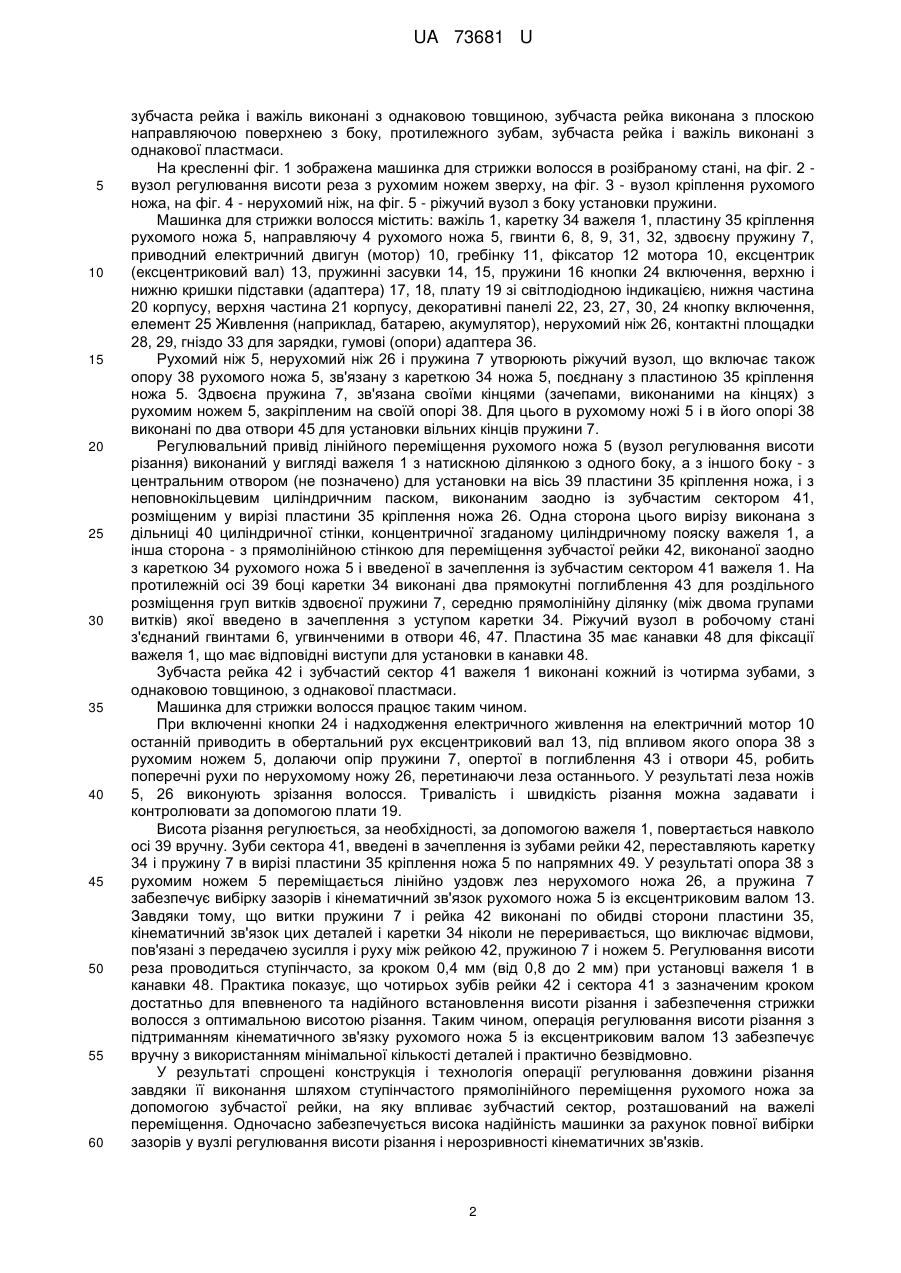

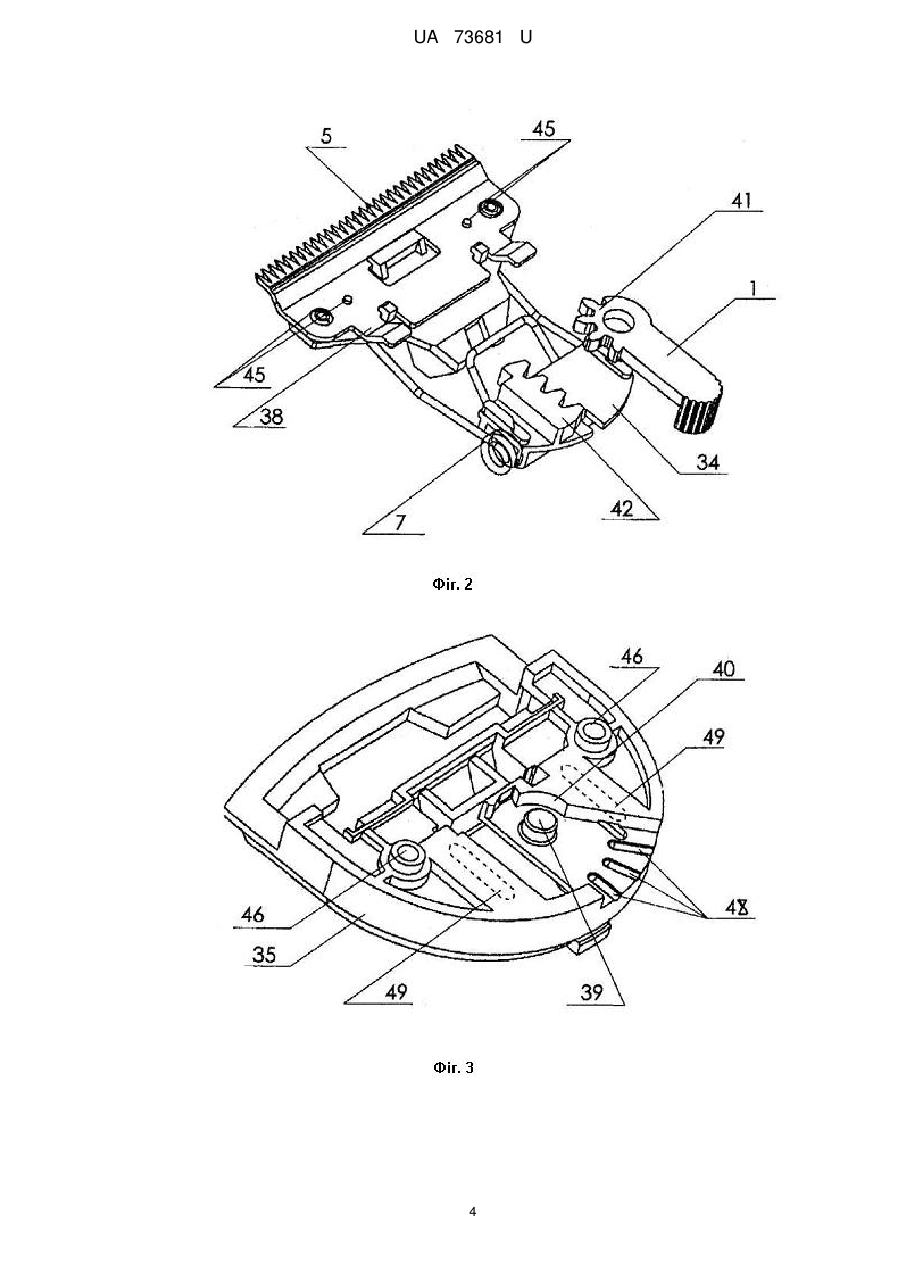

Реферат: Машинка для стрижки волосся містить корпус з розміщеними в ньому приводним двигуном і елементом живлення, ріжучий вузол. UA 73681 U (54) МАШИНКА ДЛЯ СТРИЖКИ ВОЛОССЯ UA 73681 U UA 73681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області різання і може бути використана для стрижки волосся як інструмент професійного перукаря. Відомі машинки для стрижки волосся RU № № 2211, 2365489, 2385800, 2389601, 2394675, 2402417, US № № 4669189, 5898999, 6968623, 7234242, 7249416, 7509743, ЕР № № 1710055, 1810796, 1880811, 2105267. Відома машинка для стрижки волосся, що містить закріплені на корпусі нерухому гребінку і рухливі ножі, з'єднані з приводом. Машинка відрізняється тим, що вона додатково забезпечена групою знімних насадок, кожна з яких виконана у вигляді пластини, встановленої на гребінці, яка контактує з поверхнею голови. На цій пластині знаходяться кілька рядів паралельних полозів, розташованих перпендикулярно площині пластини, висотою 10-50 мм відповідно, причому насадки забезпечені вузлами кріплення їх до корпусу. Налаштування висоти різання встановлюється змінними насадками (RU № 2211). Недоліками даного пристрою є складність і тривалість операції регулювання висоти різання, що вимагає щоразу демонтажу однієї і монтажу іншої знімної насадки, а також необхідність зберігання набору знімних насадок в умовах, що забезпечують їх збереження. Відома також машинка для стрижки волосся, яка містить нерухоме лезо, що має основний корпус, виконаний з безліччю виступаючих частин гребінки, які мають леза, виконані на їх обох бічних сторонах, і рухоме лезо, яке має основний корпус, що містить безліч виступаючих частин гребінки, які мають леза, виконані на їх обох бічних сторонах, і яке входить в ковзний контакт з нерухомим лезом, причому рухоме лезо виконане з можливістю здійснення зворотнопоступального руху і ковзання в напрямку розташування виступаючих частин гребінки щодо нерухомого леза для стрижки волосся, при цьому виступаючі частини гребінки нерухомого леза включають в себе контактуючу зі шкірою поверхню, яка прилягає до шкіри, і ковзаючу поверхню, з якою виступаючі частини гребінки рухомого леза входять в ковзний контакт, основний корпус нерухомого леза містить протилежну поверхню, яка протилежна площині, контактуючій зі шкірою поверхні, і найкоротша відстань між навпроти лежачою поверхнею і площиною, що контактує зі шкірою поверхні, дорівнює або більше відстані між площиною, що контактує зі шкірою поверхні, і виступає частиною гребінки рухомого леза, RU № 2385800. Недоліками цього пристрою є складність установки і низька надійність збереження заданої висоти різання через можливе взаємне ковзання деталей. Відома машинка для стрижки волосся, що містить корпус з розміщеними в ньому приводним двигуном і блоком живлення, і ріжучий вузол, який включає рухомий і нерухомий ножі, переставляють штовхач рухомого ножа, направляючий штовхач, здвоєна пружина, яка з'єднана кінцями з рухомим ножем, закріпленим на опорі, і регулювальний привід лінійного переміщення рухомого ножа, виконаний у вигляді передачі гвинт-гайка ЕР № 1710055. Недоліками цього пристрою є складність установки необхідної висоти реза через необхідність виконання великої кількості оборотів у різьбленні, відсутність можливості вибору зазору в регулювальному приводі. В основу корисної моделі поставлена задача розробки ефективної машинки для стрижки волосся і розширення арсеналу машинок для стрижки волосся. Поставлена задача полягає в тому, що спрощені конструкція і технологія операції регулювання довжини різання. Це досягається шляхом ступінчастого переміщення рухомого ножа за допомогою зубчастої рейки, на яку впливає зубчастий сектор, розташований на важелі переміщення. Одночасно забезпечується висока надійність машинки за рахунок чіткого прямолінійного напряму рейки та вибірки зазору у вузлі регулювання висоти різання. Поставлена задача вирішується тим, що машинка для стрижки волосся містить корпус з розміщеними в ньому приводним двигуном і елементом живлення, і ріжучий вузол, який включає рухомий і нерухомий ножі, опору рухомого ножа, зв'язану з кареткою, поєднаною з пластиною кріплення рухомого ножа, здвоєну пружину, пов'язану кінцями з рухомим ножем, і регулювальний привід лінійного переміщення рухомого ножа, виконаний у вигляді важеля з натискною ділянкою з одного боку, а з іншого - з отвором для установки на вісь в пластині кріплення ножа і з неповнокільцeвим циліндричним паском, зв'язаний з зубчастим сектором, розміщеним у вирізі пластини кріплення ножа, причому одна сторона вирізу пластини кріплення ножа виконана з ділянкою циліндричної стінки, концентричної циліндричному пояску важеля, а інша - з прямолінійною направляючою для переміщення зубчастої рейки, введеної в зачеплення із зубчастим сектором важеля і виконаної заодно з кареткою, на протилежній стороні якої виконані два прямокутні поглиблення для розміщення груп витків здвоєної пружини, середню прямолінійну ділянку якої запроваджено в зачеплення з уступом на пластині кріплення ножа. Переважно, в рухомому ножі і його опорі виконані по два отвори для установки вільних кінців пружини, зубчаста рейка і зубчастий сектор важеля виконані кожний із чотирма зубами, 1 UA 73681 U 5 10 15 20 25 30 35 40 45 50 55 60 зубчаста рейка і важіль виконані з однаковою товщиною, зубчаста рейка виконана з плоскою направляючою поверхнею з боку, протилежного зубам, зубчаста рейка і важіль виконані з однакової пластмаси. На кресленні фіг. 1 зображена машинка для стрижки волосся в розібраному стані, на фіг. 2 вузол регулювання висоти реза з рухомим ножем зверху, на фіг. 3 - вузол кріплення рухомого ножа, на фіг. 4 - нерухомий ніж, на фіг. 5 - ріжучий вузол з боку установки пружини. Машинка для стрижки волосся містить: важіль 1, каретку 34 важеля 1, пластину 35 кріплення рухомого ножа 5, направляючу 4 рухомого ножа 5, гвинти 6, 8, 9, 31, 32, здвоєну пружину 7, приводний електричний двигун (мотор) 10, гребінку 11, фіксатор 12 мотора 10, ексцентрик (ексцентриковий вал) 13, пружинні засувки 14, 15, пружини 16 кнопки 24 включення, верхню і нижню кришки підставки (адаптера) 17, 18, плату 19 зі світлодіодною індикацією, нижня частина 20 корпусу, верхня частина 21 корпусу, декоративні панелі 22, 23, 27, 30, 24 кнопку включення, елемент 25 Живлення (наприклад, батарею, акумулятор), нерухомий ніж 26, контактні площадки 28, 29, гніздо 33 для зарядки, гумові (опори) адаптера 36. Рухомий ніж 5, нерухомий ніж 26 і пружина 7 утворюють ріжучий вузол, що включає також опору 38 рухомого ножа 5, зв'язану з кареткою 34 ножа 5, поєднану з пластиною 35 кріплення ножа 5. Здвоєна пружина 7, зв'язана своїми кінцями (зачепами, виконаними на кінцях) з рухомим ножем 5, закріпленим на своїй опорі 38. Для цього в рухомому ножі 5 і в його опорі 38 виконані по два отвори 45 для установки вільних кінців пружини 7. Регулювальний привід лінійного переміщення рухомого ножа 5 (вузол регулювання висоти різання) виконаний у вигляді важеля 1 з натискною ділянкою з одного боку, а з іншого боку - з центральним отвором (не позначено) для установки на вісь 39 пластини 35 кріплення ножа, і з неповнокільцeвим циліндричним паском, виконаним заодно із зубчастим сектором 41, розміщеним у вирізі пластини 35 кріплення ножа 26. Одна сторона цього вирізу виконана з дільниці 40 циліндричної стінки, концентричної згаданому циліндричному пояску важеля 1, а інша сторона - з прямолінійною стінкою для переміщення зубчастої рейки 42, виконаної заодно з кареткою 34 рухомого ножа 5 і введеної в зачеплення із зубчастим сектором 41 важеля 1. На протилежній осі 39 боці каретки 34 виконані два прямокутні поглиблення 43 для роздільного розміщення груп витків здвоєної пружини 7, середню прямолінійну ділянку (між двома групами витків) якої введено в зачеплення з уступом каретки 34. Ріжучий вузол в робочому стані з'єднаний гвинтами 6, угвинченими в отвори 46, 47. Пластина 35 має канавки 48 для фіксації важеля 1, що має відповідні виступи для установки в канавки 48. Зубчаста рейка 42 і зубчастий сектор 41 важеля 1 виконані кожний із чотирма зубами, з однаковою товщиною, з однакової пластмаси. Машинка для стрижки волосся працює таким чином. При включенні кнопки 24 і надходження електричного живлення на електричний мотор 10 останній приводить в обертальний рух ексцентриковий вал 13, під впливом якого опора 38 з рухомим ножем 5, долаючи опір пружини 7, опертої в поглиблення 43 і отвори 45, робить поперечні рухи по нерухомому ножу 26, перетинаючи леза останнього. У результаті леза ножів 5, 26 виконують зрізання волосся. Тривалість і швидкість різання можна задавати і контролювати за допомогою плати 19. Висота різання регулюється, за необхідності, за допомогою важеля 1, повертається навколо осі 39 вручну. Зуби сектора 41, введені в зачеплення із зубами рейки 42, переставляють каретку 34 і пружину 7 в вирізі пластини 35 кріплення ножа 5 по напрямних 49. У результаті опора 38 з рухомим ножем 5 переміщається лінійно уздовж лез нерухомого ножа 26, а пружина 7 забезпечує вибірку зазорів і кінематичний зв'язок рухомого ножа 5 із ексцентриковим валом 13. Завдяки тому, що витки пружини 7 і рейка 42 виконані по обидві сторони пластини 35, кінематичний зв'язок цих деталей і каретки 34 ніколи не переривається, що виключає відмови, пов'язані з передачею зусилля і руху між рейкою 42, пружиною 7 і ножем 5. Регулювання висоти реза проводиться ступінчасто, за кроком 0,4 мм (від 0,8 до 2 мм) при установці важеля 1 в канавки 48. Практика показує, що чотирьох зубів рейки 42 і сектора 41 з зазначеним кроком достатньо для впевненого та надійного встановлення висоти різання і забезпечення стрижки волосся з оптимальною висотою різання. Таким чином, операція регулювання висоти різання з підтриманням кінематичного зв'язку рухомого ножа 5 із ексцентриковим валом 13 забезпечує вручну з використанням мінімальної кількості деталей і практично безвідмовно. У результаті спрощені конструкція і технологія операції регулювання довжини різання завдяки її виконання шляхом ступінчастого прямолінійного переміщення рухомого ножа за допомогою зубчастої рейки, на яку впливає зубчастий сектор, розташований на важелі переміщення. Одночасно забезпечується висока надійність машинки за рахунок повної вибірки зазорів у вузлі регулювання висоти різання і нерозривності кінематичних зв'язків. 2 UA 73681 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Машинка для стрижки волосся, що містить корпус з розміщеними в ньому приводним двигуном і елементом живлення, і ріжучий вузол, який включає рухомий і нерухомий ножі, опору рухомого ножа, зв'язану з кареткою, поєднаною з пластиною кріплення рухомого ножа, здвоєну пружину, пов'язану кінцями з рухомим ножем, і регулювальний привід лінійного переміщення рухомого ножа, виконаний у вигляді важеля з натискною ділянкою з одного боку, а з іншого - з отвором для установки на вісь в пластині кріплення ножа і з неповнокільцевим циліндричним паском, зв'язаний із зубчастим сектором, розміщеним у вирізі пластини кріплення ножа, причому одна сторона вирізу пластини кріплення ножа виконана з ділянкою циліндричної стінки, концентричної циліндричному пояску важеля, а інша - з прямолінійною направляючою для переміщення зубчастої рейки, введеної в зачеплення із зубчастим сектором важеля і виконаною заодно з кареткою, на протилежній стороні якої виконані два прямокутні поглиблення для розміщення груп витків здвоєної пружини, середню прямолінійну ділянку якої запроваджено в зачеплення з уступом на пластині кріплення ножа. 2. Машинка за п. 1, яка відрізняється тим, що в рухомому ножі і його опорі виконані по два отвори для установки вільних кінців пружини. 3. Машинка за будь-яким з пп. 1, 2, яка відрізняється тим, що зубчаста рейка і зубчастий сектор важеля виконані кожний із чотирма зубами. 4. Машинка за будь-яким з пп. 1, 2, яка відрізняється тим, що зубчаста рейка і важіль виконані з однаковою товщиною. 5. Машинка за будь-яким з пп. 1, 2, яка відрізняється тим, що зубчаста рейка виконана з плоскою направляючою поверхнею з боку, протилежного зубам. 6. Машинка за будь-яким з пп. 1, 2, яка відрізняється тим, що зубчаста рейка і важіль виконані з однакової пластмаси. 3 UA 73681 U 4 UA 73681 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
