Теплообмінна труба

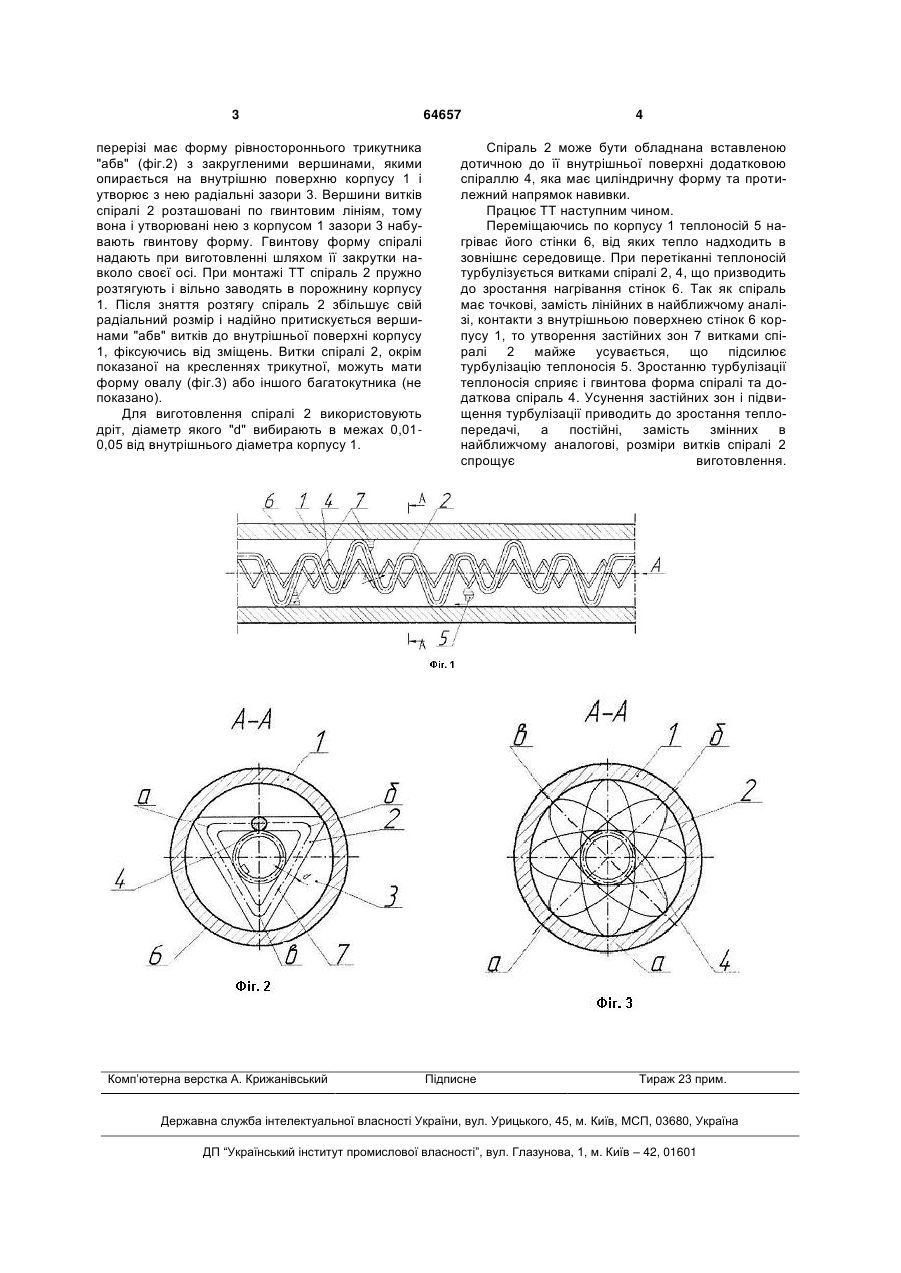

1. Теплова труба, що містить розташований в її порожнині турбулізатор у вигляді дротової тур 3 перерізі має форму рівностороннього трикутника "абв" (фіг.2) з закругленими вершинами, якими опирається на внутрішню поверхню корпусу 1 і утворює з нею радіальні зазори 3. Вершини витків спіралі 2 розташовані по гвинтовим лініям, тому вона і утворювані нею з корпусом 1 зазори 3 набувають гвинтову форму. Гвинтову форму спіралі надають при виготовленні шляхом її закрутки навколо своєї осі. При монтажі ТТ спіраль 2 пружно розтягують і вільно заводять в порожнину корпусу 1. Після зняття розтягу спіраль 2 збільшує свій радіальний розмір і надійно притискується вершинами "абв" витків до внутрішньої поверхні корпусу 1, фіксуючись від зміщень. Витки спіралі 2, окрім показаної на кресленнях трикутної, можуть мати форму овалу (фіг.3) або іншого багатокутника (не показано). Для виготовлення спіралі 2 використовують дріт, діаметр якого "d" вибирають в межах 0,010,05 від внутрішнього діаметра корпусу 1. Комп’ютерна верстка А. Крижанівський 64657 4 Спіраль 2 може бути обладнана вставленою дотичною до її внутрішньої поверхні додатковою спіраллю 4, яка має циліндричну форму та протилежний напрямок навивки. Працює ТТ наступним чином. Переміщаючись по корпусу 1 теплоносій 5 нагріває його стінки 6, від яких тепло надходить в зовнішнє середовище. При перетіканні теплоносій турбулізується витками спіралі 2, 4, що призводить до зростання нагрівання стінок 6. Так як спіраль має точкові, замість лінійних в найближчому аналізі, контакти з внутрішньою поверхнею стінок 6 корпусу 1, то утворення застійних зон 7 витками спіралі 2 майже усувається, що підсилює турбулізацію теплоносія 5. Зростанню турбулізації теплоносія сприяє і гвинтова форма спіралі та додаткова спіраль 4. Усунення застійних зон і підвищення турбулізації приводить до зростання теплопередачі, а постійні, замість змінних в найближчому аналогові, розміри витків спіралі 2 спрощує виготовлення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
