Спосіб сортування вторинних полімерів

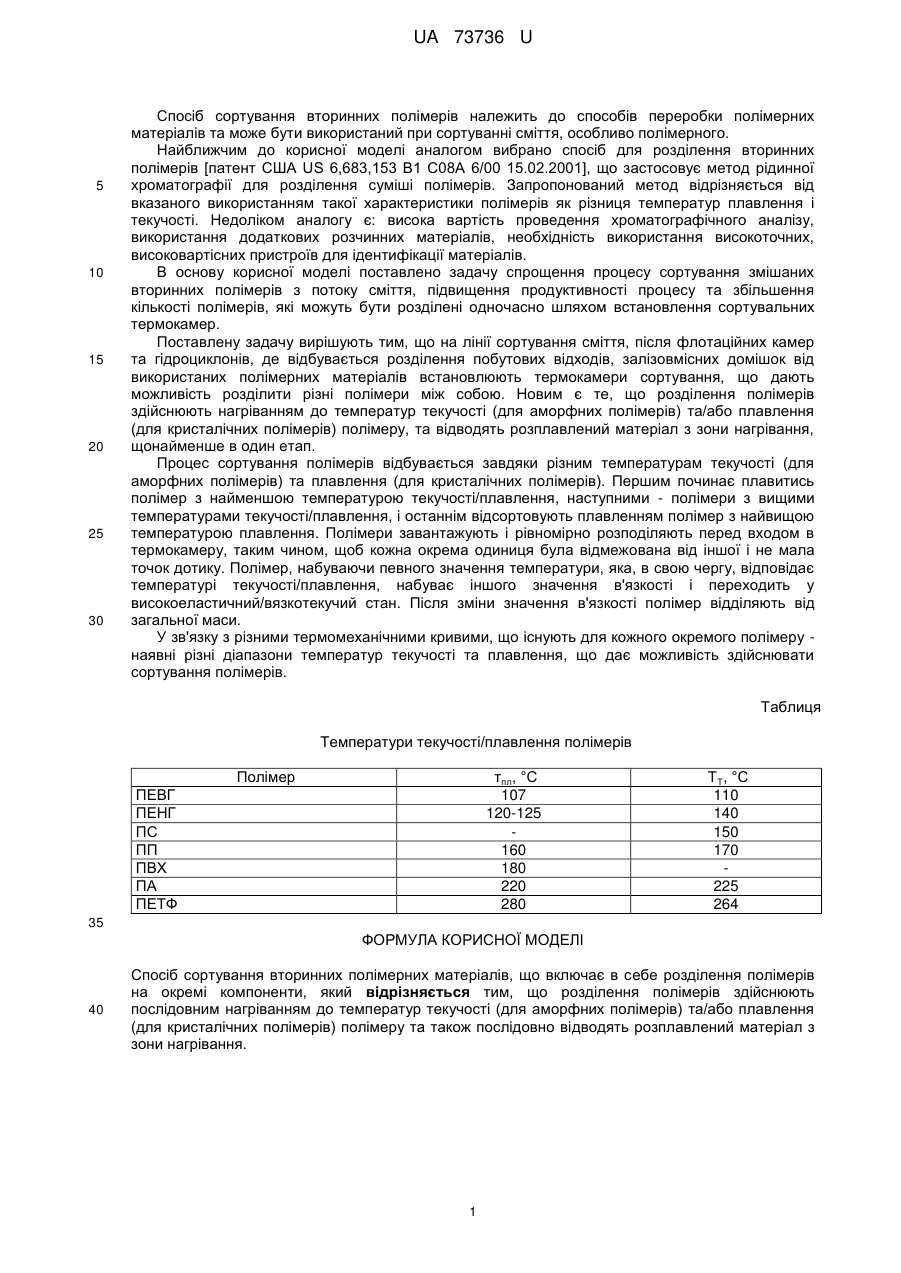

Реферат: UA 73736 U UA 73736 U 5 10 15 20 25 30 Спосіб сортування вторинних полімерів належить до способів переробки полімерних матеріалів та може бути використаний при сортуванні сміття, особливо полімерного. Найближчим до корисної моделі аналогом вибрано спосіб для розділення вторинних полімерів [патент США US 6,683,153 B1 C08A 6/00 15.02.2001], що застосовує метод рідинної хроматографії для розділення суміші полімерів. Запропонований метод відрізняється від вказаного використанням такої характеристики полімерів як різниця температур плавлення і текучості. Недоліком аналогу є: висока вартість проведення хроматографічного аналізу, використання додаткових розчинних матеріалів, необхідність використання високоточних, високовартісних пристроїв для ідентифікації матеріалів. В основу корисної моделі поставлено задачу спрощення процесу сортування змішаних вторинних полімерів з потоку сміття, підвищення продуктивності процесу та збільшення кількості полімерів, які можуть бути розділені одночасно шляхом встановлення сортувальних термокамер. Поставлену задачу вирішують тим, що на лінії сортування сміття, після флотаційних камер та гідроциклонів, де відбувається розділення побутових відходів, залізовмісних домішок від використаних полімерних матеріалів встановлюють термокамери сортування, що дають можливість розділити різні полімери між собою. Новим є те, що розділення полімерів здійснюють нагріванням до температур текучості (для аморфних полімерів) та/або плавлення (для кристалічних полімерів) полімеру, та відводять розплавлений матеріал з зони нагрівання, щонайменше в один етап. Процес сортування полімерів відбувається завдяки різним температурам текучості (для аморфних полімерів) та плавлення (для кристалічних полімерів). Першим починає плавитись полімер з найменшою температурою текучості/плавлення, наступними - полімери з вищими температурами текучості/плавлення, і останнім відсортовують плавленням полімер з найвищою температурою плавлення. Полімери завантажують і рівномірно розподіляють перед входом в термокамеру, таким чином, щоб кожна окрема одиниця була відмежована від іншої і не мала точок дотику. Полімер, набуваючи певного значення температури, яка, в свою чергу, відповідає температурі текучості/плавлення, набуває іншого значення в'язкості і переходить у високоеластичний/вязкотекучий стан. Після зміни значення в'язкості полімер відділяють від загальної маси. У зв'язку з різними термомеханічними кривими, що існують для кожного окремого полімеру наявні різні діапазони температур текучості та плавлення, що дає можливість здійснювати сортування полімерів. Таблиця Температури текучості/плавлення полімерів Полімер тпл, °C 107 120-125 160 180 220 280 ПЕВГ ПЕНГ ПС ПП ПВХ ПА ПЕТФ ТТ, °C 110 140 150 170 225 264 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб сортування вторинних полімерних матеріалів, що включає в себе розділення полімерів на окремі компоненти, який відрізняється тим, що розділення полімерів здійснюють послідовним нагріванням до температур текучості (для аморфних полімерів) та/або плавлення (для кристалічних полімерів) полімеру та також послідовно відводять розплавлений матеріал з зони нагрівання. 1 UA 73736 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
