Спосіб ремонту ділянок трубопроводів, розташованих на опорах балкових переходів

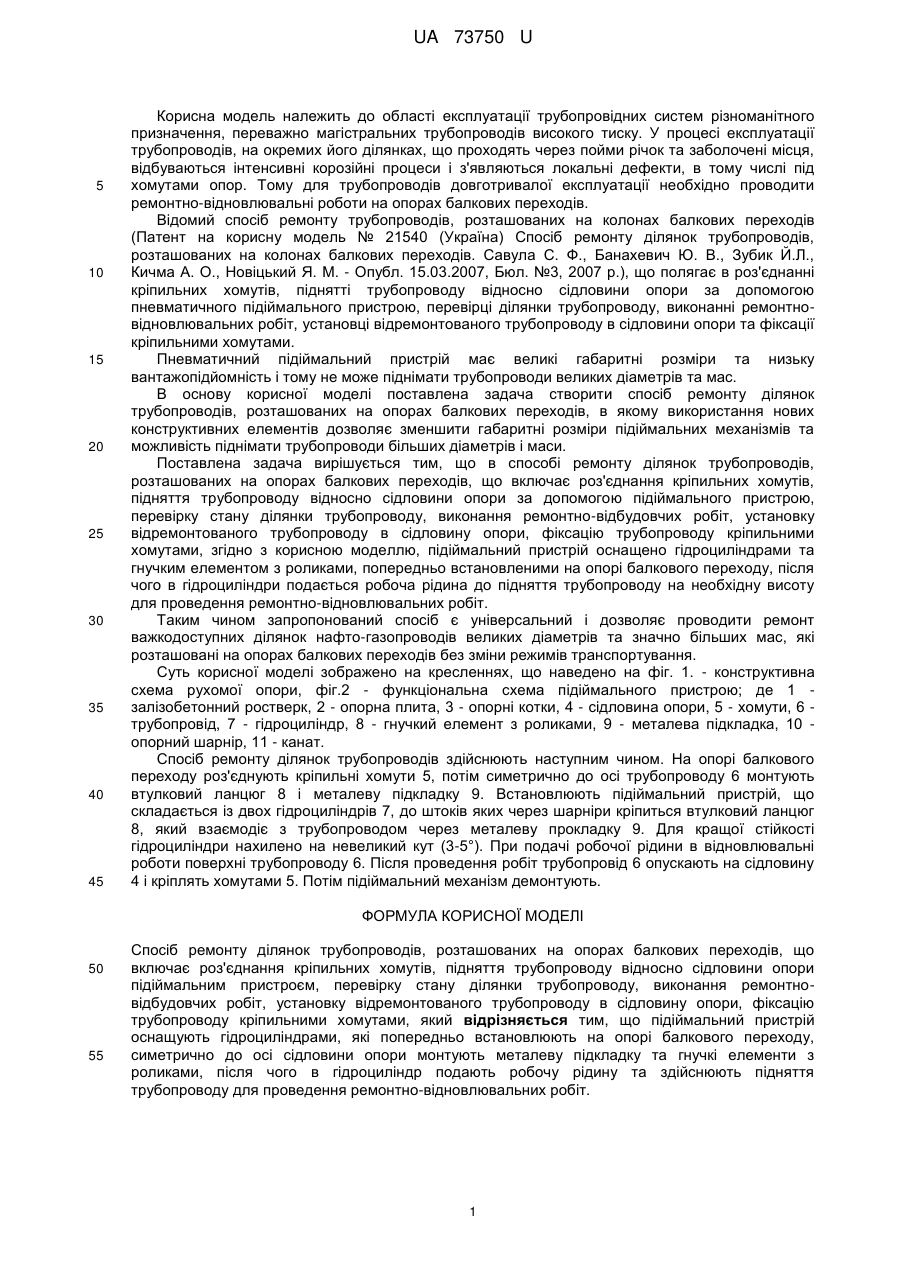

Реферат: UA 73750 U UA 73750 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області експлуатації трубопровідних систем різноманітного призначення, переважно магістральних трубопроводів високого тиску. У процесі експлуатації трубопроводів, на окремих його ділянках, що проходять через пойми річок та заболочені місця, відбуваються інтенсивні корозійні процеси і з'являються локальні дефекти, в тому числі під хомутами опор. Тому для трубопроводів довготривалої експлуатації необхідно проводити ремонтно-відновлювальні роботи на опорах балкових переходів. Відомий спосіб ремонту трубопроводів, розташованих на колонах балкових переходів (Патент на корисну модель № 21540 (Україна) Спосіб ремонту ділянок трубопроводів, розташованих на колонах балкових переходів. Савула С. Ф., Банахевич Ю. В., Зубик Й.Л., Кичма А. О., Новіцький Я. М. - Опубл. 15.03.2007, Бюл. №3, 2007 p.), що полягає в роз'єднанні кріпильних хомутів, піднятті трубопроводу відносно сідловини опори за допомогою пневматичного підіймального пристрою, перевірці ділянки трубопроводу, виконанні ремонтновідновлювальних робіт, установці відремонтованого трубопроводу в сідловини опори та фіксації кріпильними хомутами. Пневматичний підіймальний пристрій має великі габаритні розміри та низьку вантажопідйомність і тому не може піднімати трубопроводи великих діаметрів та мас. В основу корисної моделі поставлена задача створити спосіб ремонту ділянок трубопроводів, розташованих на опорах балкових переходів, в якому використання нових конструктивних елементів дозволяє зменшити габаритні розміри підіймальних механізмів та можливість піднімати трубопроводи більших діаметрів і маси. Поставлена задача вирішується тим, що в способі ремонту ділянок трубопроводів, розташованих на опорах балкових переходів, що включає роз'єднання кріпильних хомутів, підняття трубопроводу відносно сідловини опори за допомогою підіймального пристрою, перевірку стану ділянки трубопроводу, виконання ремонтно-відбудовчих робіт, установку відремонтованого трубопроводу в сідловину опори, фіксацію трубопроводу кріпильними хомутами, згідно з корисною моделлю, підіймальний пристрій оснащено гідроциліндрами та гнучким елементом з роликами, попередньо встановленими на опорі балкового переходу, після чого в гідроциліндри подається робоча рідина до підняття трубопроводу на необхідну висоту для проведення ремонтно-відновлювальних робіт. Таким чином запропонований спосіб є універсальний і дозволяє проводити ремонт важкодоступних ділянок нафто-газопроводів великих діаметрів та значно більших мас, які розташовані на опорах балкових переходів без зміни режимів транспортування. Суть корисної моделі зображено на кресленнях, що наведено на фіг. 1. - конструктивна схема рухомої опори, фіг.2 - функціональна схема підіймального пристрою; де 1 залізобетонний ростверк, 2 - опорна плита, 3 - опорні котки, 4 - сідловина опори, 5 - хомути, 6 трубопровід, 7 - гідроциліндр, 8 - гнучкий елемент з роликами, 9 - металева підкладка, 10 опорний шарнір, 11 - канат. Спосіб ремонту ділянок трубопроводів здійснюють наступним чином. На опорі балкового переходу роз'єднують кріпильні хомути 5, потім симетрично до осі трубопроводу 6 монтують втулковий ланцюг 8 і металеву підкладку 9. Встановлюють підіймальний пристрій, що складається із двох гідроциліндрів 7, до штоків яких через шарніри кріпиться втулковий ланцюг 8, який взаємодіє з трубопроводом через металеву прокладку 9. Для кращої стійкості гідроциліндри нахилено на невеликий кут (3-5°). При подачі робочої рідини в відновлювальні роботи поверхні трубопроводу 6. Після проведення робіт трубопровід 6 опускають на сідловину 4 і кріплять хомутами 5. Потім підіймальний механізм демонтують. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб ремонту ділянок трубопроводів, розташованих на опорах балкових переходів, що включає роз'єднання кріпильних хомутів, підняття трубопроводу відносно сідловини опори підіймальним пристроєм, перевірку стану ділянки трубопроводу, виконання ремонтновідбудовчих робіт, установку відремонтованого трубопроводу в сідловину опори, фіксацію трубопроводу кріпильними хомутами, який відрізняється тим, що підіймальний пристрій оснащують гідроциліндрами, які попередньо встановлюють на опорі балкового переходу, симетрично до осі сідловини опори монтують металеву підкладку та гнучкі елементи з роликами, після чого в гідроциліндр подають робочу рідину та здійснюють підняття трубопроводу для проведення ремонтно-відновлювальних робіт. 1 UA 73750 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
