Ін’єкційна голка-якір для проведення секторальної резекції грудної залози

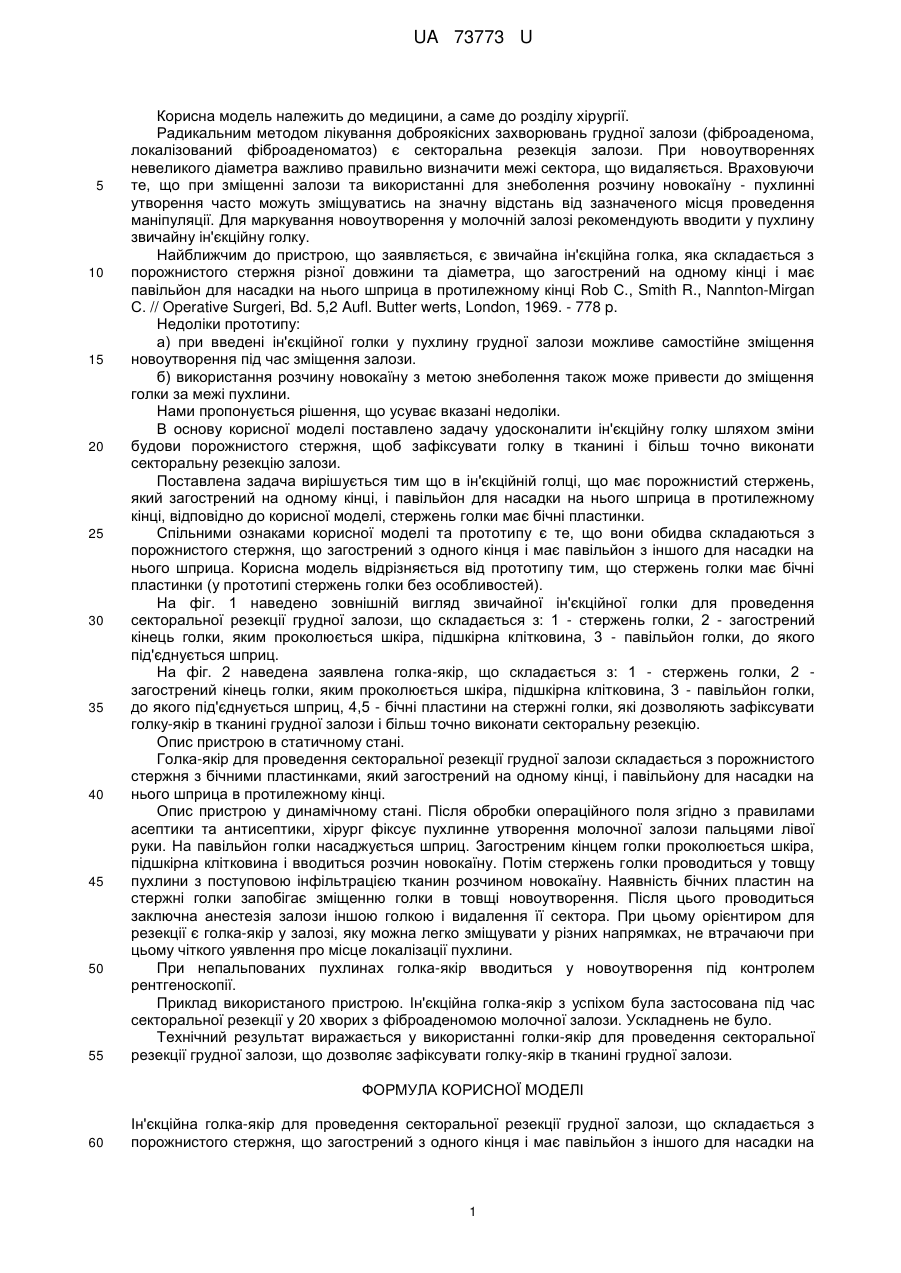

Реферат: UA 73773 U UA 73773 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до розділу хірургії. Радикальним методом лікування доброякісних захворювань грудної залози (фіброаденома, локалізований фіброаденоматоз) є секторальна резекція залози. При новоутвореннях невеликого діаметра важливо правильно визначити межі сектора, що видаляється. Враховуючи те, що при зміщенні залози та використанні для знеболення розчину новокаїну - пухлинні утворення часто можуть зміщуватись на значну відстань від зазначеного місця проведення маніпуляції. Для маркування новоутворення у молочній залозі рекомендують вводити у пухлину звичайну ін'єкційну голку. Найближчим до пристрою, що заявляється, є звичайна ін'єкційна голка, яка складається з порожнистого стержня різної довжини та діаметра, що загострений на одному кінці і має павільйон для насадки на нього шприца в протилежному кінці Rob С., Smith R., Nannton-Mirgan С. // Operative Surgeri, Bd. 5,2 Aufl. Butter werts, London, 1969. - 778 p. Недоліки прототипу: а) при введені ін'єкційної голки у пухлину грудної залози можливе самостійне зміщення новоутворення під час зміщення залози. б) використання розчину новокаїну з метою знеболення також може привести до зміщення голки за межі пухлини. Нами пропонується рішення, що усуває вказані недоліки. В основу корисної моделі поставлено задачу удосконалити ін'єкційну голку шляхом зміни будови порожнистого стержня, щоб зафіксувати голку в тканині і більш точно виконати секторальну резекцію залози. Поставлена задача вирішується тим що в ін'єкційній голці, що має порожнистий стержень, який загострений на одному кінці, і павільйон для насадки на нього шприца в протилежному кінці, відповідно до корисної моделі, стержень голки має бічні пластинки. Спільними ознаками корисної моделі та прототипу є те, що вони обидва складаються з порожнистого стержня, що загострений з одного кінця і має павільйон з іншого для насадки на нього шприца. Корисна модель відрізняється від прототипу тим, що стержень голки має бічні пластинки (у прототипі стержень голки без особливостей). На фіг. 1 наведено зовнішній вигляд звичайної ін'єкційної голки для проведення секторальної резекції грудної залози, що складається з: 1 - стержень голки, 2 - загострений кінець голки, яким проколюється шкіра, підшкірна клітковина, 3 - павільйон голки, до якого під'єднується шприц. На фіг. 2 наведена заявлена голка-якір, що складається з: 1 - стержень голки, 2 загострений кінець голки, яким проколюється шкіра, підшкірна клітковина, 3 - павільйон голки, до якого під'єднується шприц, 4,5 - бічні пластини на стержні голки, які дозволяють зафіксувати голку-якір в тканині грудної залози і більш точно виконати секторальну резекцію. Опис пристрою в статичному стані. Голка-якір для проведення секторальної резекції грудної залози складається з порожнистого стержня з бічними пластинками, який загострений на одному кінці, і павільйону для насадки на нього шприца в протилежному кінці. Опис пристрою у динамічному стані. Після обробки операційного поля згідно з правилами асептики та антисептики, хірург фіксує пухлинне утворення молочної залози пальцями лівої руки. На павільйон голки насаджується шприц. Загостреним кінцем голки проколюється шкіра, підшкірна клітковина і вводиться розчин новокаїну. Потім стержень голки проводиться у товщу пухлини з поступовою інфільтрацією тканин розчином новокаїну. Наявність бічних пластин на стержні голки запобігає зміщенню голки в товщі новоутворення. Після цього проводиться заключна анестезія залози іншою голкою і видалення її сектора. При цьому орієнтиром для резекції є голка-якір у залозі, яку можна легко зміщувати у різних напрямках, не втрачаючи при цьому чіткого уявлення про місце локалізації пухлини. При непальпованих пухлинах голка-якір вводиться у новоутворення під контролем рентгеноскопії. Приклад використаного пристрою. Ін'єкційна голка-якір з успіхом була застосована під час секторальної резекції у 20 хворих з фіброаденомою молочної залози. Ускладнень не було. Технічний результат виражається у використанні голки-якір для проведення секторальної резекції грудної залози, що дозволяє зафіксувати голку-якір в тканині грудної залози. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ін'єкційна голка-якір для проведення секторальної резекції грудної залози, що складається з порожнистого стержня, що загострений з одного кінця і має павільйон з іншого для насадки на 1 UA 73773 U нього шприца, яка відрізняється тим, що на стержні голки є бічні пластини, що дозволяє зафіксувати голку-якір в тканині грудної залози і більш точно виконати секторальну резекцію. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
