Спосіб визначення герметичності оболонок тепловидільних елементів тепловидільних збірок

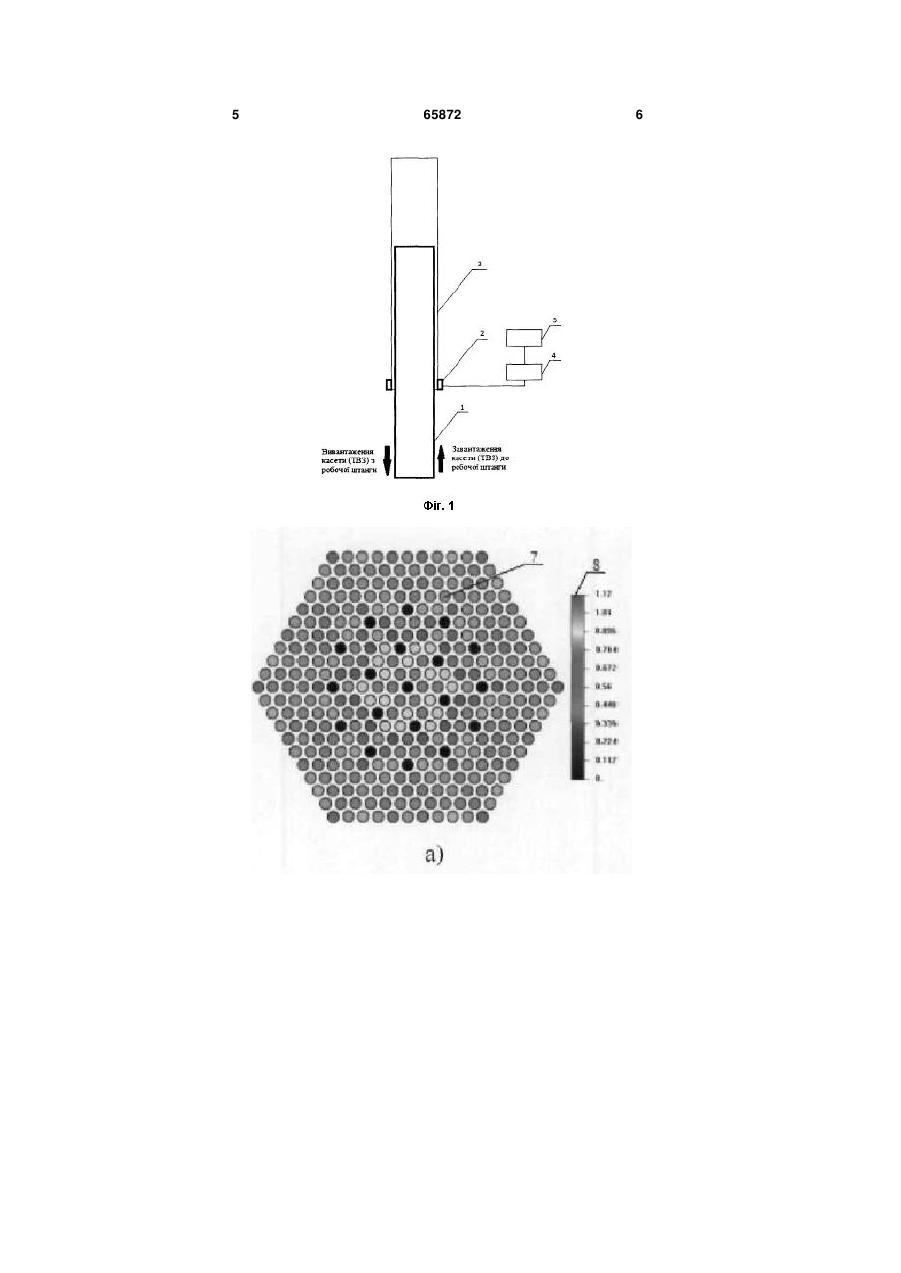

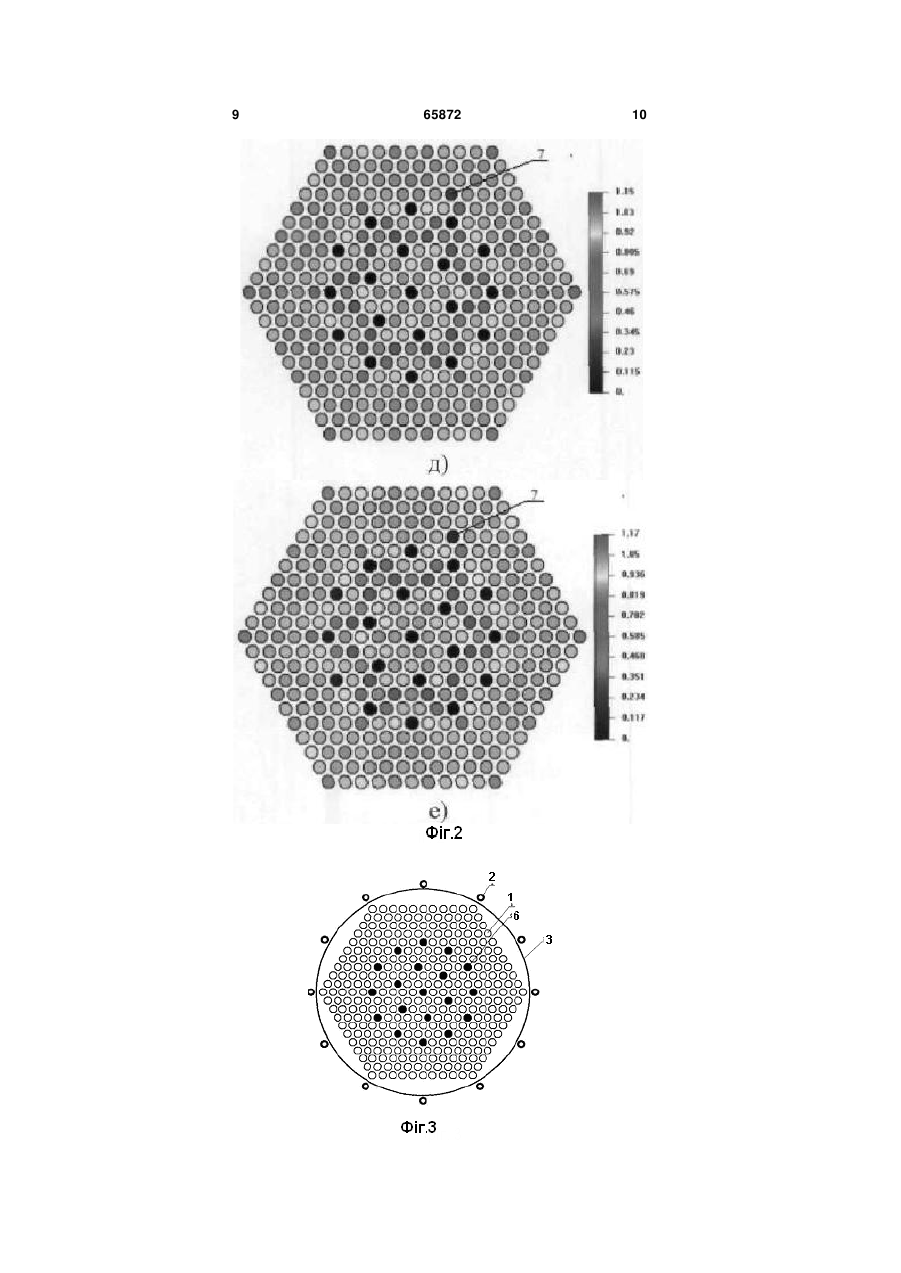

Спосіб визначення герметичності оболонок тепловидільних елементів тепловидільних збірок, який полягає в тому, що спочатку за допомогою детекторів, що встановлені навколо корпуса секції робочої штанги, навпроти середини сторін та гра 3 одного року після закінчення їх експлуатації. Крім того, необхідно проводити ініціювання виходів радіонуклідів у воду стенда подачею тиску води, що циркулює по контуру стенда, в процесі витримки ТВЗ в цій воді - настоюванні. Відомий також спосіб контролю герметичності оболонок тепловидільних елементів ядерного енергетичного реактору, наведений в описі до патенту України на винахід №30835. Відповідно до вказаного способу при самодовільному витіканні газу з тепловидільних елементів в басейн з рідиною генеруються акустичні коливання, котрі виявляють акустичним приймачем, сигнал з якого підсилюють в підсилювачі і подають на пристрій для розкладання сигналу в спектр та фіксування спектрографами, по вигляду якої роблять висновок про герметичність твела. Але даний спосіб має суттєві недоліки. По-перше - час; по-друге - не можливо визначити конкретний дефектний твел. Як вказані, так і інші способи контролю герметичності оболонок твелів ТВЗ (див. наприклад, авторське свідоцтво СРСР №1210092) вирішують поставлену задачу різними шляхами, а тому спільними у заявленої корисної моделі та вказаними способами є тільки назва об'єкту. А тому будь-який відомий спосіб не може бути обраний найближчим аналогом і його в порівняння із заявленим способом буде некоректним. В основу корисної моделі поставлено задачу розробити принципово інший спосіб визначення герметичності оболонок тепловидільних елементів тепловидільних зборок, в якому шляхом пасивної томографії твелів забезпечити суттєве скорочення часу, а також можливість визначення конкретного дефектного твелу. Поставлена задача вирішена в способі визначення герметичності оболонок тепловидільних елементів тепловидільних зборок, при перезавантаженні ядерного палива, який полягає в тому, що спочатку вимірюють -випромінювання усіх енергій для усіх ізотопів цезію по усій висоті тепловидільної збірки, яка переміщується у вертикальному положенні, отримані данні надходять на спектрометр, після чого їх передають на електроннообчислювальний комплекс, за допомогою якого будують томограму, по якій визначають величину відносної дисперсії активності тепловидільних елементів. У разі, якщо відносна дисперсія активності твелу змінилась більш ніж на величину встановленої похибки, роблять висновок про негерметичність оболонки твелу тепловидільної збірки. Заявлений спосіб пояснюється графічними матеріалами, де: Фіг.1 - робоча штанга з ТВЗ (вид збоку); Фіг.3 - робоча штанга з ТВЗ (вид зверху); Фіг.2 - відновленні томограми ТВЗ: а) з непошкодженими твелами; б) при зменшенні активності в одиничному твелі на 10 %; в) при зменшенні активності в одиничному твелі на 20 %; 65872 4 г) при зменшенні активності в одиничному твелі на 50 %; д) при зменшенні активності в одиничному твелі на 70 %; е) при зменшенні активності в одиничному твелі на 80 %. На кресленні (Фіг.1) зображені: твели ТВЗ 1, детектори 2, корпус робочої штанги 3, яка переміщає твели ТВЗ 1, спектрометр 4 та електроннообчислювальний комплекс 5. Спосіб здійснюється наступним чином. Спочатку вимірюється у-випромінювання всіх ізотопів цезію за допомогою детекторів 2, які змонтовані (зафіксовані) на робочій штанзі 3. Вимірювання здійснюється при поступовому переміщанні твелів ТВЗ 1 в середину робочої штанги 3 з детекторами 2 знизу уверх і в зворотному напрямку. Сигнали від детекторів 2 надходять до спектрометру 4, після чого надходять до електроннообчислювального комплексу 5. Дані, які надходять в електронно-обчислювальний комплекс 5 обробляються за допомогою спеціальної комп'ютерної програми, після чого отримується томограма (Фіг.2) та розраховується значення відносної дисперсії активності для кожного твелу. На томограмі твели зображуються кольоровими точками. Розраховані відносні дисперсії звіряються із заданим рівнем шуму, після чого роблять висновок про придатність або не придатність даної ТВЗ для подальшої експлуатації. Вказані операції проводять після кожної зупинки ядерного реактора для перевантаження ядерного палива. На рисунках наведені томограми змодельованих ТВЗ. Зокрема на Фіг.3 чорними кругами вказані технологічні отвори 6 в ТВЗ 1, а на Фіг.2а-Фіг.2е показано конкретний одиночний твел 7, який після кожного сканування змінює свій колір. Поруч з ТВЗ 1 на кожній томограмі показана шкала відносної дисперсії активності 8, за допомогою якої (по зміні кольору) визначають відносну дисперсію твелу. Як видно з томограми неушкодженої ТВЗ, наведеної на Фіг.2а, умовно одиночний твел 7 має колір однаковий з іншими поруч розташованими твелами. Із томограм ТВЗ (наведених на рисунках) видно, що величина відносної активності для непошкоджених твелів рівна одиниці (1), для пошкоджених твелів величина активності у місцях пошкодження, як правило, відсутня повністю (відсутні ізотопи цезію). Спосіб здійснюється у такій послідовності. - сканування - вимірювання -випромінювання усіх ізотопів цезію по всій висоті ТВЗ (всіх твелів); - отримання спектру -випромінювання; - дані потім подають ЕВК; - отримані дані обробляють за допомогою спеціальної програми; - отримують томограму і по величині відносної дисперсії активності твелів визначають наявність або відсутність їх (твелів) пошкоджень. Вказані операції здійснюють після кожного перезавантаження палива. 5 65872 6 7 65872 8 9 65872 10 11 Комп’ютерна верстка А. Рябко 65872 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
