Спосіб одержання полікристалічного подвійного оксотриортофосфату літію-мангану (ііі)
Номер патенту: 74029
Опубліковано: 10.10.2012
Автори: Лаврик Руслан Володимирович, Копілевич Володимир Абрамович
Формула / Реферат
Спосіб одержання подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3, що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш LiРО3 та МnО розтирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 350 °С, одержаний розплав насичують - додають надлишок нітрату натрію у співвідношенні (система:LiNO3) - 1:5 масових частин (10 г розплаву системи на 50 г LiNO3) і гомогенізують 1 годину, витримують при температурі 350 °С 24 години та відмивають водою одержані коричневі фази, висушують при кімнатній температурі.
Текст

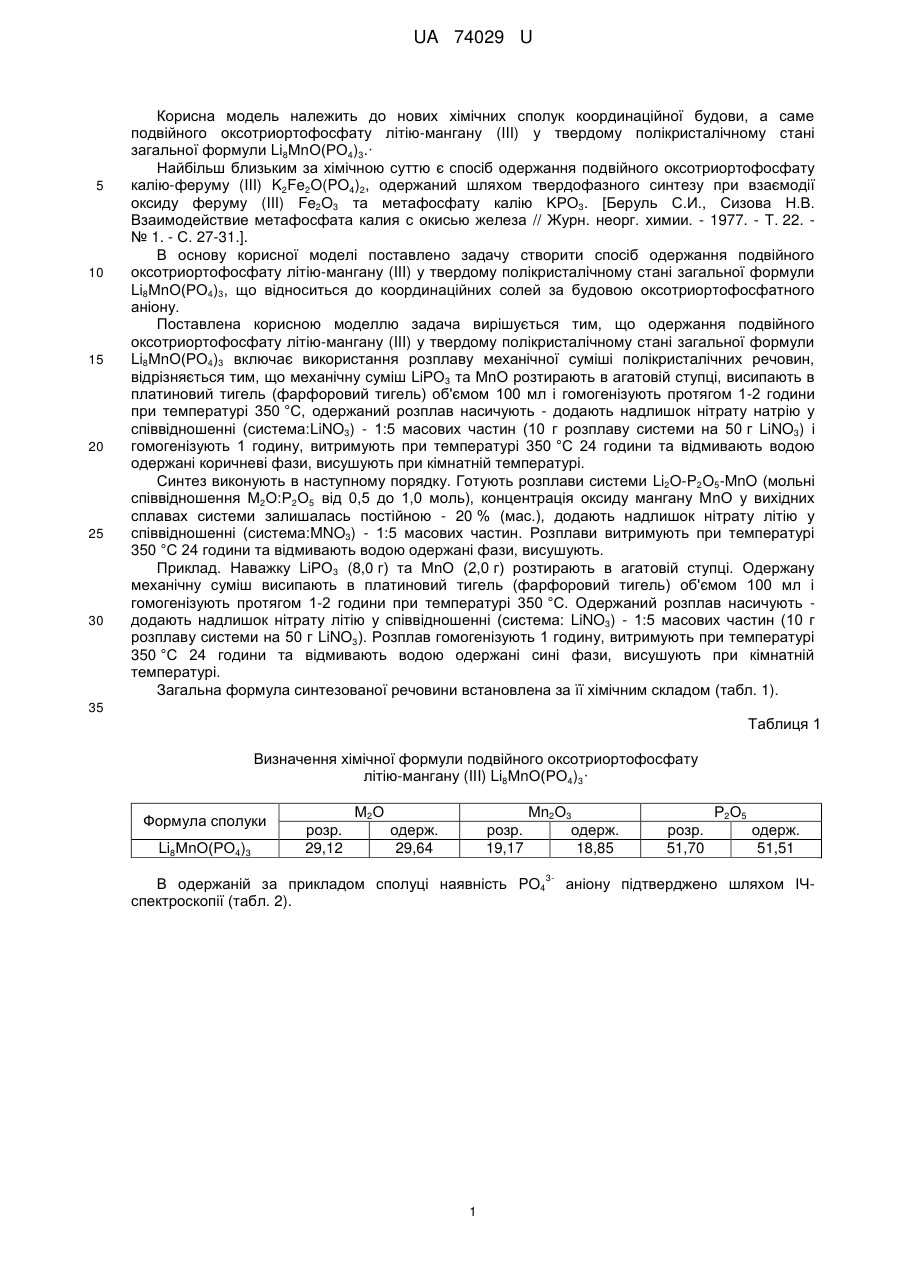

Реферат: Спосіб одержання подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3 включає використання розплаву механічної суміші полікристалічних речовин. Механічну суміш LiРО3 та МnО розтирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 350 °С. Одержаний розплав насичують додають надлишок нітрату натрію у співвідношенні (система:LiNO3) - 1:5 масових частин (10 г розплаву системи на 50 г LiNO3) і гомогенізують 1 годину, витримують при температурі 350 °С 24 години та відмивають водою одержані коричневі фази, висушують при кімнатній температурі. UA 74029 U (54) СПОСІБ ОДЕРЖАННЯ ПОЛІКРИСТАЛІЧНОГО ПОДВІЙНОГО ОКСОТРИОРТОФОСФАТУ ЛІТІЮМАНГАНУ (ІІІ) UA 74029 U UA 74029 U 5 10 15 20 25 30 Корисна модель належить до нових хімічних сполук координаційної будови, а саме подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3.· Найбільш близьким за хімічною суттю є спосіб одержання подвійного оксотриортофосфату калію-феруму (III) K2Fe2O(PO4)2, одержаний шляхом твердофазного синтезу при взаємодії оксиду феруму (III) Fe2O3 та метафосфату калію KРО3. [Беруль С.И., Сизова Н.В. Взаимодействие метафосфата калия с окисью железа // Журн. неорг. химии. - 1977. - Т. 22. № 1. - С. 27-31.]. В основу корисної моделі поставлено задачу створити спосіб одержання подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3, що відноситься до координаційних солей за будовою оксотриортофосфатного аніону. Поставлена корисною моделлю задача вирішується тим, що одержання подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3 включає використання розплаву механічної суміші полікристалічних речовин, відрізняється тим, що механічну суміш LiРО3 та МnО розтирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 350 °C, одержаний розплав насичують - додають надлишок нітрату натрію у співвідношенні (система:LiNO3) - 1:5 масових частин (10 г розплаву системи на 50 г LiNO3) і гомогенізують 1 годину, витримують при температурі 350 °C 24 години та відмивають водою одержані коричневі фази, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують розплави системи Li2O-P2O5-MnO (мольні співвідношення М2О:Р2О5 від 0,5 до 1,0 моль), концентрація оксиду мангану МnО у вихідних сплавах системи залишалась постійною - 20 % (мас.), додають надлишок нітрату літію у співвідношенні (система:MNO3) - 1:5 масових частин. Розплави витримують при температурі 350 °C 24 години та відмивають водою одержані фази, висушують. Приклад. Наважку LiРО3 (8,0 г) та МnО (2,0 г) розтирають в агатовій ступці. Одержану механічну суміш висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 350 °C. Одержаний розплав насичують додають надлишок нітрату літію у співвідношенні (система: LiNO3) - 1:5 масових частин (10 г розплаву системи на 50 г LiNO3). Розплав гомогенізують 1 годину, витримують при температурі 350 °C 24 години та відмивають водою одержані сині фази, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом (табл. 1). 35 Таблиця 1 Визначення хімічної формули подвійного оксотриортофосфату літію-мангану (III) Li8МnО(РО4)3· Формула сполуки Li8МnО(РО4)3 М2О розр. 29,12 одерж. 29,64 розр. 19,17 Мn2О3 одерж. 18,85 3 В одержаній за прикладом сполуці наявність PO4 спектроскопії (табл. 2). 1 Р2О5 розр. 51,70 одерж. 51,51 аніону підтверджено шляхом ІЧ UA 74029 U Таблиця 2 Віднесення смуг поглинання -1 в ІЧ-спектрі (см ) Віднесення частот S(PO3) коливан. ґратки s Р-О as+vMO Li8MnO(PO4)3 415 сл. 440 сл. 470 сл. 515 cp. 590 cp. 610 пл. 3 vs PO4 3vas PO4 vs PO2 vas PO2 5 10 1035 c. 1100 пл. Для підтвердження наявності мангану (III) у складі виділеного подвійного фосфату було проаналізовано електронні спектри дифузного відбиття. Для подвійних фосфатів мангану (III) 5 5 притаманні переходи між розщепленими компонентами Eg T2g (смуги поглинання в інтервалі -1 -1 16000-20000 см ), а переходи при більш високих енергіях (28000-30000 см ) відповідають смугам переносу заряду. Віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованих фосфатів узгоджується з літературними даними [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987.]. Проведені дослідження показали, що отримана сполука може використовуватись як неорганічна фарба. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб одержання подвійного оксотриортофосфату літію-мангану (III) у твердому полікристалічному стані загальної формули Li8МnО(РО4)3, що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш LiРО3 та МnО розтирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 350 °С, одержаний розплав насичують - додають надлишок нітрату натрію у співвідношенні (система:LiNO3) - 1:5 масових частин (10 г розплаву системи на 50 г LiNO3) і гомогенізують 1 годину, витримують при температурі 350 °С 24 години та відмивають водою одержані коричневі фази, висушують при кімнатній температурі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for the preparation of polycrystalline double lithium-manganese (iii) oxotriorthophosphate
Автори англійськоюLavryk Ruslan Volodymyrovych, Kopilevych Volodymyr Abramovych
Назва патенту російськоюСпособ получения поликристаллического двойного оксотриортофосфата лития марганца (iii)
Автори російськоюЛаврик Руслан Владимирович, Копилевич Владимир Абрамович
МПК / Мітки
МПК: C01B 25/42
Мітки: спосіб, подвійного, оксотриортофосфату, полікристалічного, літію-мангану, одержання, ііі
Код посилання
<a href="https://ua.patents.su/4-74029-sposib-oderzhannya-polikristalichnogo-podvijjnogo-oksotriortofosfatu-litiyu-manganu-iii.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання полікристалічного подвійного оксотриортофосфату літію-мангану (ііі)</a>
Попередній патент: Спосіб лебедєва а.о. визначення границі витривалості металу в умовах циклічного навантаження за рівнем накопичених пошкоджень
Наступний патент: Спосіб одержання полікристалічного подвійного оксодиортофосфату натрію-мангану (ііі)
Випадковий патент: Пристрій для визначення перешкод людьми з обмеженим зором
