Пружна муфта

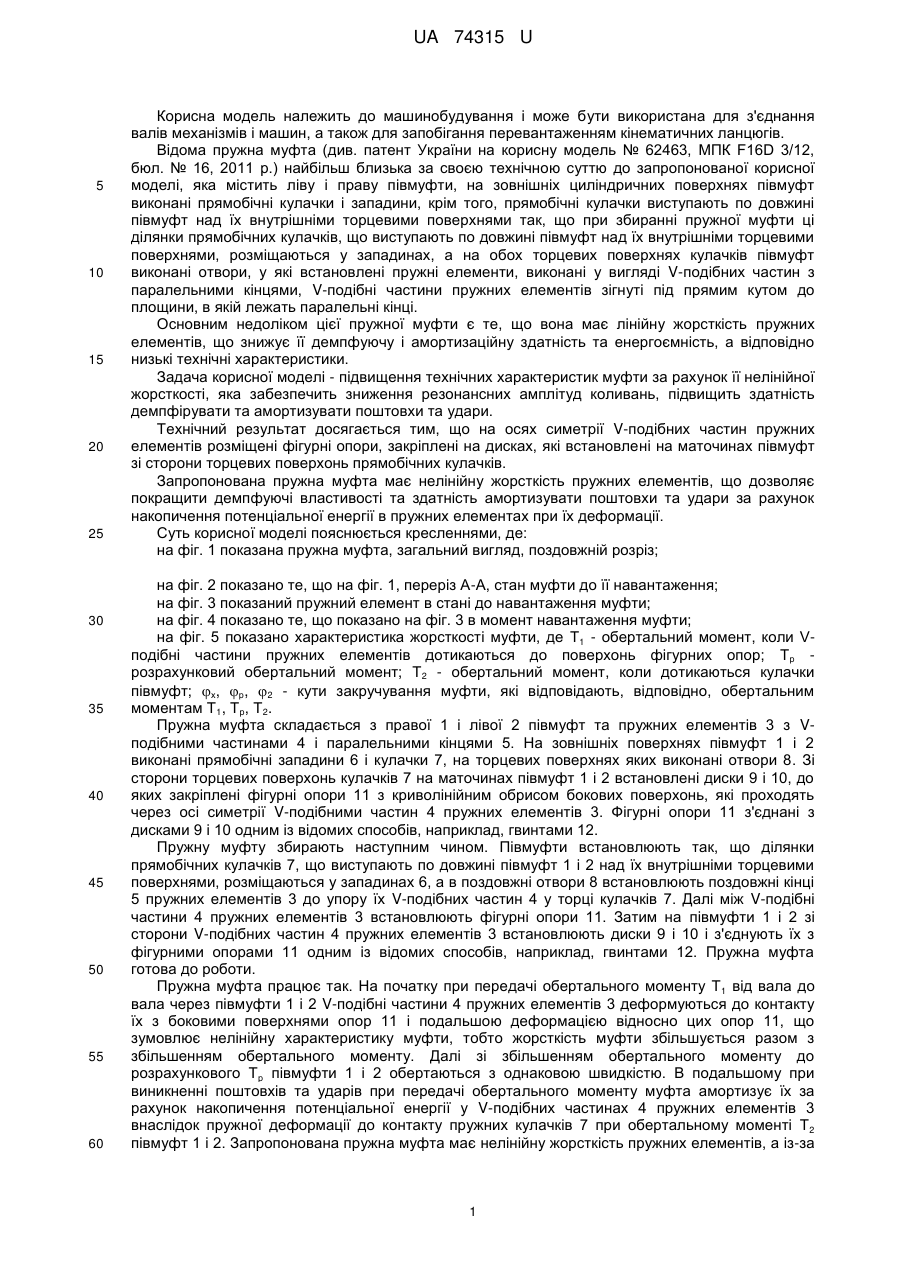

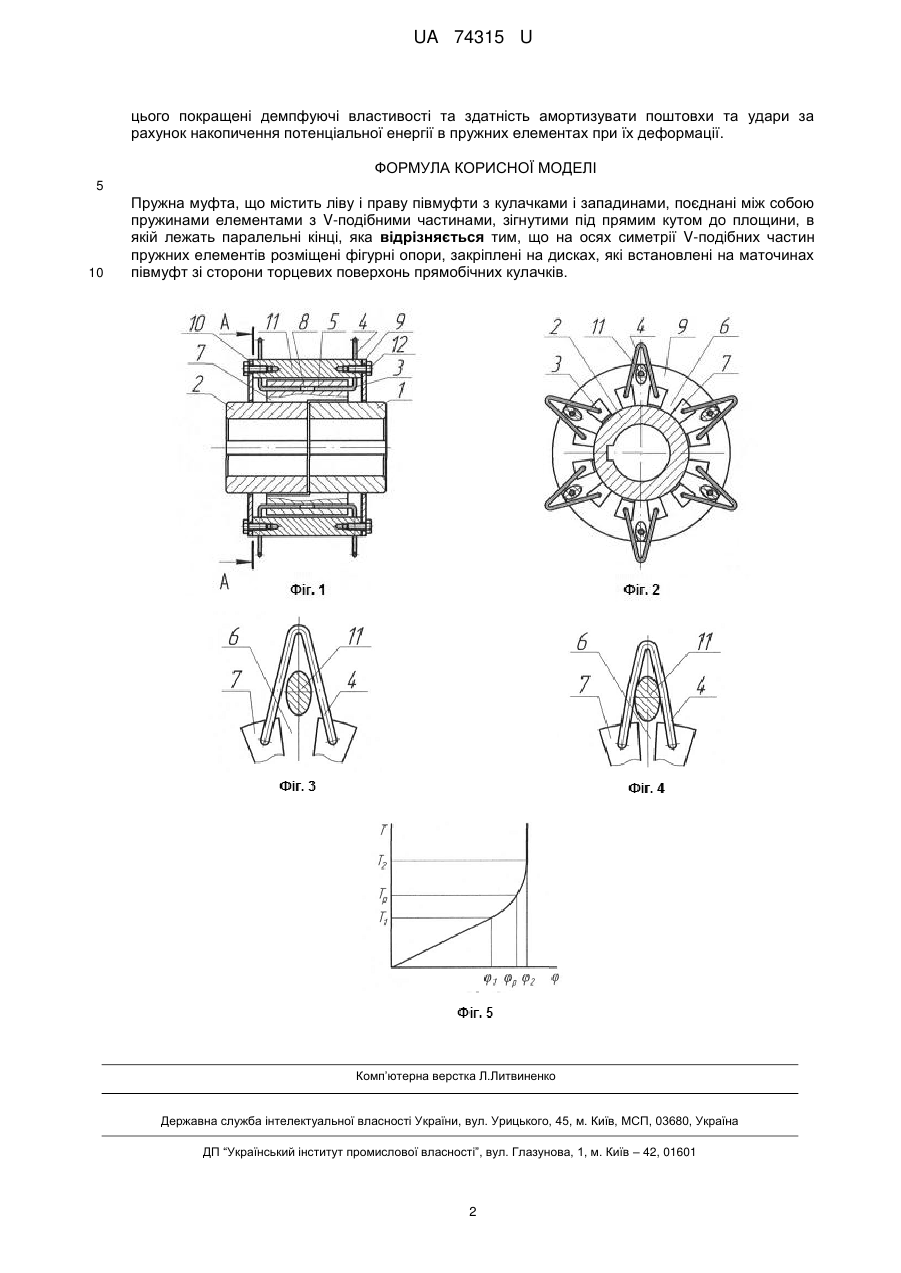

Реферат: Пружна муфта містить ліву і праву півмуфти з кулачками і западинами, поєднані між собою пружинами елементами з V-подібними частинами, зігнутими під прямим кутом до площини, в якій лежать паралельні кінці. На осях симетрії V-подібних частин пружних елементів розміщені фігурні опори, закріплені на дисках, які встановлені на маточинах півмуфт зі сторони торцевих поверхонь прямобічних кулачків. UA 74315 U (54) ПРУЖНА МУФТА UA 74315 U UA 74315 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана для з'єднання валів механізмів і машин, а також для запобігання перевантаженням кінематичних ланцюгів. Відома пружна муфта (див. патент України на корисну модель № 62463, МПК F16D 3/12, бюл. № 16, 2011 р.) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і западини, крім того, прямобічні кулачки виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями так, що при збиранні пружної муфти ці ділянки прямобічних кулачків, що виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями, розміщаються у западинах, а на обох торцевих поверхнях кулачків півмуфт виконані отвори, у які встановлені пружні елементи, виконані у вигляді V-подібних частин з паралельними кінцями, V-подібні частини пружних елементів зігнуті під прямим кутом до площини, в якій лежать паралельні кінці. Основним недоліком цієї пружної муфти є те, що вона має лінійну жорсткість пружних елементів, що знижує її демпфуючу і амортизаційну здатність та енергоємність, а відповідно низькі технічні характеристики. Задача корисної моделі - підвищення технічних характеристик муфти за рахунок її нелінійної жорсткості, яка забезпечить зниження резонансних амплітуд коливань, підвищить здатність демпфірувати та амортизувати поштовхи та удари. Технічний результат досягається тим, що на осях симетрії V-подібних частин пружних елементів розміщені фігурні опори, закріплені на дисках, які встановлені на маточинах півмуфт зі сторони торцевих поверхонь прямобічних кулачків. Запропонована пружна муфта має нелінійну жорсткість пружних елементів, що дозволяє покращити демпфуючі властивості та здатність амортизувати поштовхи та удари за рахунок накопичення потенціальної енергії в пружних елементах при їх деформації. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана пружна муфта, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А, стан муфти до її навантаження; на фіг. 3 показаний пружний елемент в стані до навантаження муфти; на фіг. 4 показано те, що показано на фіг. 3 в момент навантаження муфти; на фіг. 5 показано характеристика жорсткості муфти, де Т1 - обертальний момент, коли Vподібні частини пружних елементів дотикаються до поверхонь фігурних опор; Тр розрахунковий обертальний момент; Т2 - обертальний момент, коли дотикаються кулачки півмуфт; х, р, 2 - кути закручування муфти, які відповідають, відповідно, обертальним моментам T1, Тр, Т2. Пружна муфта складається з правої 1 і лівої 2 півмуфт та пружних елементів 3 з Vподібними частинами 4 і паралельними кінцями 5. На зовнішніх поверхнях півмуфт 1 і 2 виконані прямобічні западини 6 і кулачки 7, на торцевих поверхнях яких виконані отвори 8. Зі сторони торцевих поверхонь кулачків 7 на маточинах півмуфт 1 і 2 встановлені диски 9 і 10, до яких закріплені фігурні опори 11 з криволінійним обрисом бокових поверхонь, які проходять через осі симетрії V-подібними частин 4 пружних елементів 3. Фігурні опори 11 з'єднані з дисками 9 і 10 одним із відомих способів, наприклад, гвинтами 12. Пружну муфту збирають наступним чином. Півмуфти встановлюють так, що ділянки прямобічних кулачків 7, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 6, а в поздовжні отвори 8 встановлюють поздовжні кінці 5 пружних елементів 3 до упору їх V-подібних частин 4 у торці кулачків 7. Далі між V-подібні частини 4 пружних елементів 3 встановлюють фігурні опори 11. Затим на півмуфти 1 і 2 зі сторони V-подібних частин 4 пружних елементів 3 встановлюють диски 9 і 10 і з'єднують їх з фігурними опорами 11 одним із відомих способів, наприклад, гвинтами 12. Пружна муфта готова до роботи. Пружна муфта працює так. На початку при передачі обертального моменту Т1 від вала до вала через півмуфти 1 і 2 V-подібні частини 4 пружних елементів 3 деформуються до контакту їх з боковими поверхнями опор 11 і подальшою деформацією відносно цих опор 11, що зумовлює нелінійну характеристику муфти, тобто жорсткість муфти збільшується разом з збільшенням обертального моменту. Далі зі збільшенням обертального моменту до розрахункового Тр півмуфти 1 і 2 обертаються з однаковою швидкістю. В подальшому при виникненні поштовхів та ударів при передачі обертального моменту муфта амортизує їх за рахунок накопичення потенціальної енергії у V-подібних частинах 4 пружних елементів 3 внаслідок пружної деформації до контакту пружних кулачків 7 при обертальному моменті Т2 півмуфт 1 і 2. Запропонована пружна муфта має нелінійну жорсткість пружних елементів, а із-за 1 UA 74315 U цього покращені демпфуючі властивості та здатність амортизувати поштовхи та удари за рахунок накопичення потенціальної енергії в пружних елементах при їх деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пружна муфта, що містить ліву і праву півмуфти з кулачками і западинами, поєднані між собою пружинами елементами з V-подібними частинами, зігнутими під прямим кутом до площини, в якій лежать паралельні кінці, яка відрізняється тим, що на осях симетрії V-подібних частин пружних елементів розміщені фігурні опори, закріплені на дисках, які встановлені на маточинах півмуфт зі сторони торцевих поверхонь прямобічних кулачків. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
