Пружна муфта
Номер патенту: 63040
Опубліковано: 26.09.2011
Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Федорук Світлана Леонідівна, Стрілець Олег Романович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою пружними елементами, яка відрізняється тим, що пружні елементи виконані у вигляді V-подібних частин з паралельними кінцями, V-подібні частини пружних елементів зігнуті до осі обертання муфти під прямим кутом до площини, в якій лежать паралельні кінці, з початковим прогином, наприклад, назовні, пружні елементи паралельними кінцями встановлені в отвори, виконані на торцевих поверхнях кулачків, так, що V-подібні частини упираються в зовнішні циліндричні поверхні півмуфт з початковою деформацією.
Текст

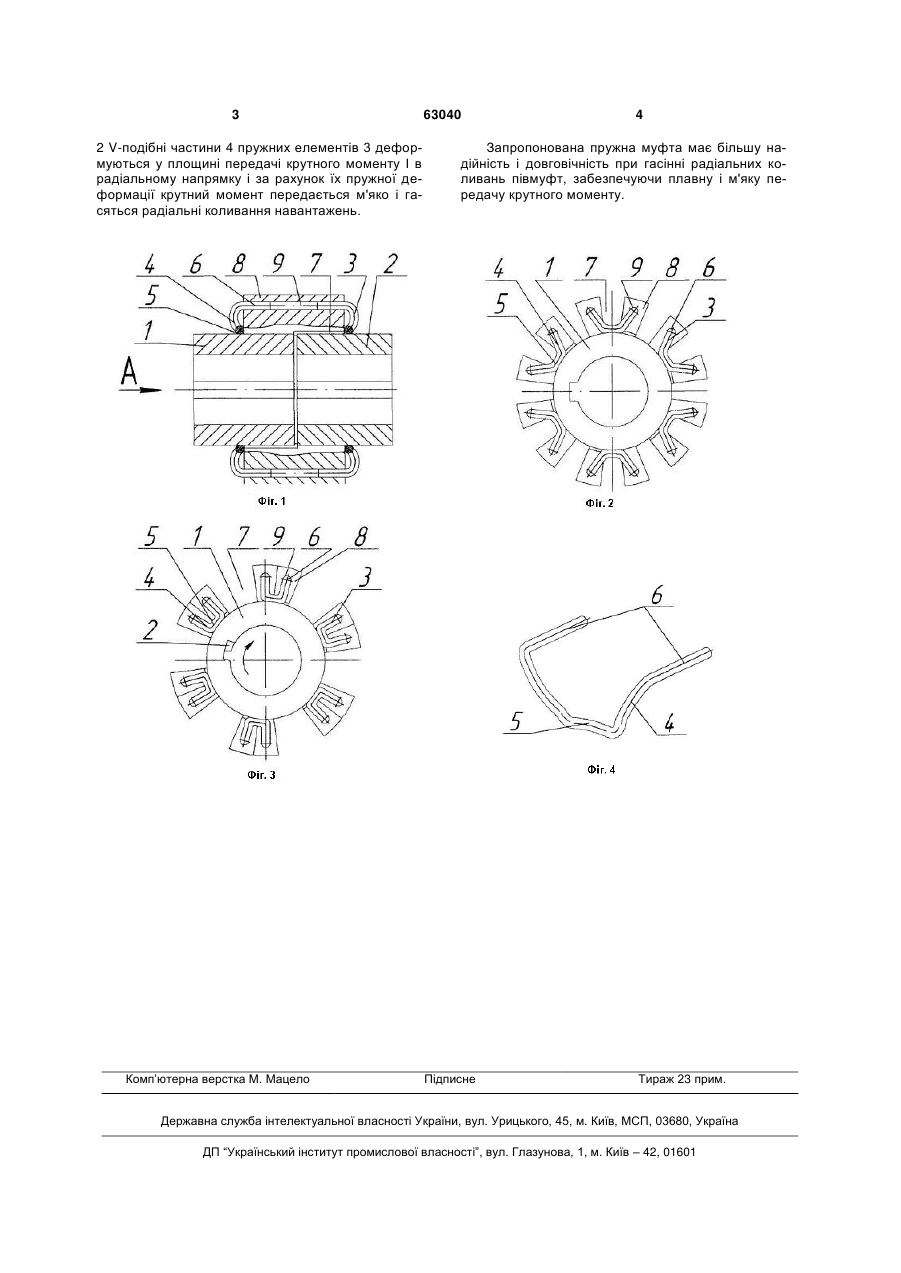

Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою 3 2 V-подібні частини 4 пружних елементів 3 деформуються у площині передачі крутного моменту І в радіальному напрямку і за рахунок їх пружної деформації крутний момент передається м'яко і гасяться радіальні коливання навантажень. Комп’ютерна верстка М. Мацело 63040 4 Запропонована пружна муфта має більшу надійність і довговічність при гасінні радіальних коливань півмуфт, забезпечуючи плавну і м'яку передачу крутного моменту. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Fedoruk Svitlana Leonidovna, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Федорук Светлана Леонидовна, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
Код посилання
<a href="https://ua.patents.su/2-63040-pruzhna-mufta.html" target="_blank" rel="follow" title="База патентів України">Пружна муфта</a>
Пружна муфта
Номер патенту: 62463
Опубліковано: 25.08.2011
Автори: Стрілець Олег Романович, Федорук Світлана Леонідівна, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович
МПК: F16D 3/12
Формула / Реферат:
Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою пружними елементами, яка відрізняється тим, що пружні елементи виконані у вигляді V - подібних частин з паралельними кінцями, V- подібні частини пружних елементів зігнуті під прямим кутом до площини, в якій лежать паралельні кінці, які встановлюються в отвори, виконані на торцевих поверхнях кулачків півмуфт.
Пружна муфта
Номер патенту: 59626
Опубліковано: 25.05.2011
Автори: Федорук Віктор Анатолійович, Стрілець Олег Романович, Стрілець Володимир Миколайович
МПК: F16D 3/12
Формула / Реферат:
Пружна муфта, яка містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішній торцевій поверхні однієї з півмуфт між отвором для посадки на вал і кулачками виконана кільцева канавка півкруглого профілю, а на другій півмуфті у такому ж місці виконаний виступ такого ж профілю як кільцева канавка так, що при збиранні муфти виступ однієї...
Пружна муфта
Номер патенту: 61699
Опубліковано: 25.07.2011
Автори: Герасимчук Андрій Леонідович, Стрілець Олег Романович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович
МПК: F16D 3/12
Формула / Реферат:
Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою підковоподібними пружинами на торцях виступів, яка відрізняється тим, що зі сторони торців виступів виконані поздовжні кругові наскрізні отвори з'єднані з зовнішніми поверхнями виступів півмуфт радіальними поздовжніми прорізами дотично до поздовжніх кругових наскрізних отворів, у які встановлені пластинчасті підковоподібні пружини, кінці цих...
Пружна муфта
Номер патенту: 59332
Опубліковано: 10.05.2011
Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Стрілець Олег Романович
МПК: F16D 3/12
Формула / Реферат:
Пружна муфта, що містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішніх торцевих поверхнях півмуфт між отворами для посадки на вали і кулачками виконані кільцеві канавки півкруглого профілю так, що при збиранні муфти утворена тороподібна порожнина, в яку встановлено тороподібне кільце, яке контактує з поверхнями згаданої порожнини.
Пружна муфта
Номер патенту: 48172
Опубліковано: 10.03.2010
Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович
МПК: F16D 3/12
Формула / Реферат:
Пружна муфта, що містить дві півмуфти - одну внутрішню, а другу зовнішню, на поверхнях з'єднання півмуфт виконані кругові вирізи, в які встановлені гільзові пружини, яка відрізняється тим, що на зовнішній поверхні внутрішньої півмуфти виконані зовнішні виступи, а на внутрішній поверхні зовнішньої півмуфти виконані внутрішні виступи, на бічних поверхнях виступів виконані сегментні вирізи, після складання цих півмуфт утворюються зазори між...
