Штамп для рівноканального кутового пресування

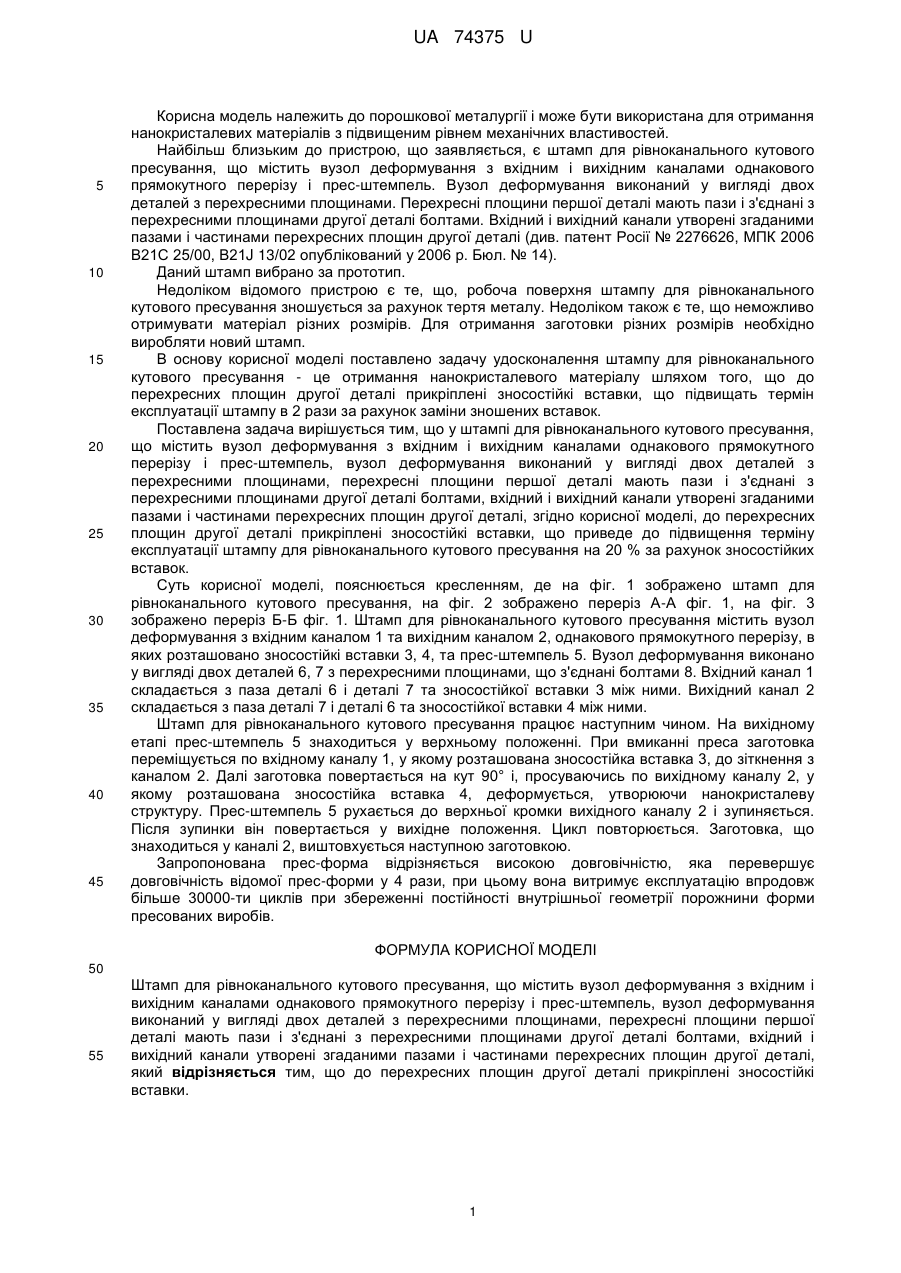

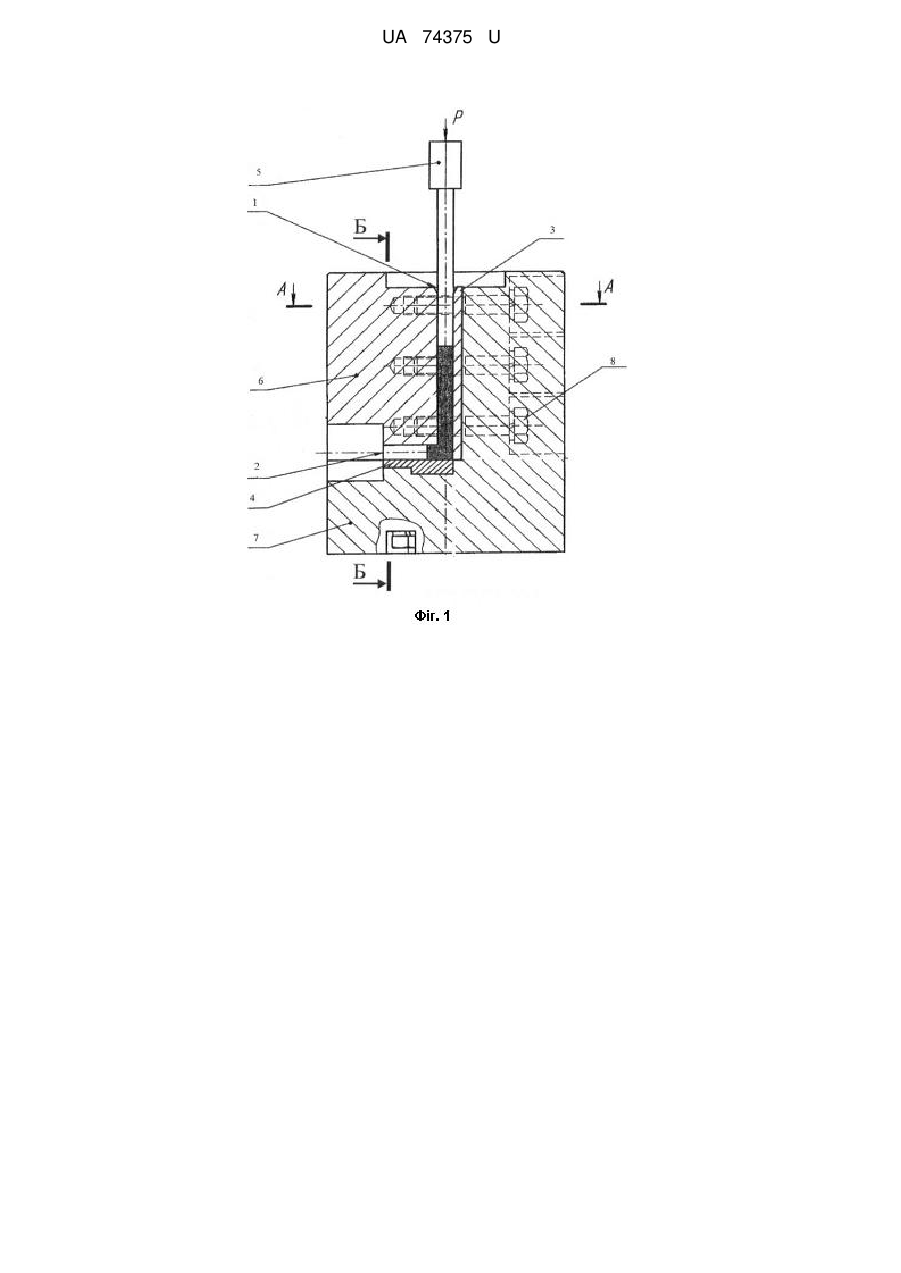

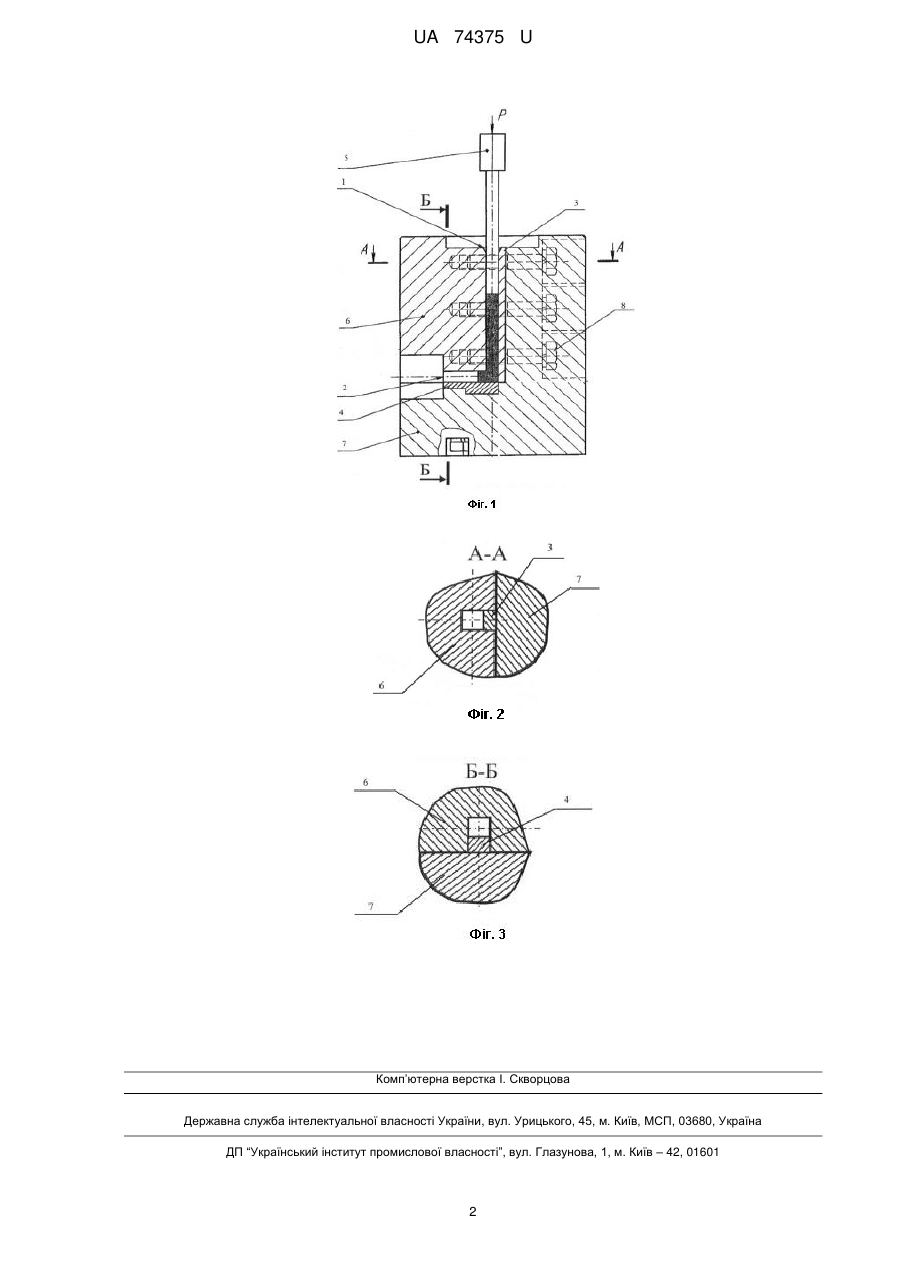

Реферат: Штамп для рівноканального кутового пресування містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, причому до перехресних площин другої деталі прикріплені зносостійкі вставки. UA 74375 U (54) ШТАМП ДЛЯ РІВНОКАНАЛЬНОГО КУТОВОГО ПРЕСУВАННЯ UA 74375 U UA 74375 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до порошкової металургії і може бути використана для отримання нанокристалевих матеріалів з підвищеним рівнем механічних властивостей. Найбільш близьким до пристрою, що заявляється, є штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель. Вузол деформування виконаний у вигляді двох деталей з перехресними площинами. Перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами. Вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі (див. патент Росії № 2276626, МПК 2006 В21С 25/00, В21J 13/02 опублікований у 2006 р. Бюл. № 14). Даний штамп вибрано за прототип. Недоліком відомого пристрою є те, що, робоча поверхня штампу для рівноканального кутового пресування зношується за рахунок тертя металу. Недоліком також є те, що неможливо отримувати матеріал різних розмірів. Для отримання заготовки різних розмірів необхідно виробляти новий штамп. В основу корисної моделі поставлено задачу удосконалення штампу для рівноканального кутового пресування - це отримання нанокристалевого матеріалу шляхом того, що до перехресних площин другої деталі прикріплені зносостійкі вставки, що підвищать термін експлуатації штампу в 2 рази за рахунок заміни зношених вставок. Поставлена задача вирішується тим, що у штампі для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, згідно корисної моделі, до перехресних площин другої деталі прикріплені зносостійкі вставки, що приведе до підвищення терміну експлуатації штампу для рівноканального кутового пресування на 20 % за рахунок зносостійких вставок. Суть корисної моделі, пояснюється кресленням, де на фіг. 1 зображено штамп для рівноканального кутового пресування, на фіг. 2 зображено переріз А-А фіг. 1, на фіг. 3 зображено переріз Б-Б фіг. 1. Штамп для рівноканального кутового пресування містить вузол деформування з вхідним каналом 1 та вихідним каналом 2, однакового прямокутного перерізу, в яких розташовано зносостійкі вставки 3, 4, та прес-штемпель 5. Вузол деформування виконано у вигляді двох деталей 6, 7 з перехресними площинами, що з'єднані болтами 8. Вхідний канал 1 складається з паза деталі 6 і деталі 7 та зносостійкої вставки 3 між ними. Вихідний канал 2 складається з паза деталі 7 і деталі 6 та зносостійкої вставки 4 між ними. Штамп для рівноканального кутового пресування працює наступним чином. На вихідному етапі прес-штемпель 5 знаходиться у верхньому положенні. При вмиканні преса заготовка переміщується по вхідному каналу 1, у якому розташована зносостійка вставка 3, до зіткнення з каналом 2. Далі заготовка повертається на кут 90° і, просуваючись по вихідному каналу 2, у якому розташована зносостійка вставка 4, деформується, утворюючи нанокристалеву структуру. Прес-штемпель 5 рухається до верхньої кромки вихідного каналу 2 і зупиняється. Після зупинки він повертається у вихідне положення. Цикл повторюється. Заготовка, що знаходиться у каналі 2, виштовхується наступною заготовкою. Запропонована прес-форма відрізняється високою довговічністю, яка перевершує довговічність відомої прес-форми у 4 рази, при цьому вона витримує експлуатацію впродовж більше 30000-ти циклів при збереженні постійності внутрішньої геометрії порожнини форми пресованих виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, який відрізняється тим, що до перехресних площин другої деталі прикріплені зносостійкі вставки. 1 UA 74375 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
