Формула / Реферат

Штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, який відрізняється тим, що у пазах деталей вузла деформування розміщено матриці зі зносостійкої сталі з прямокутними каналами.

Текст

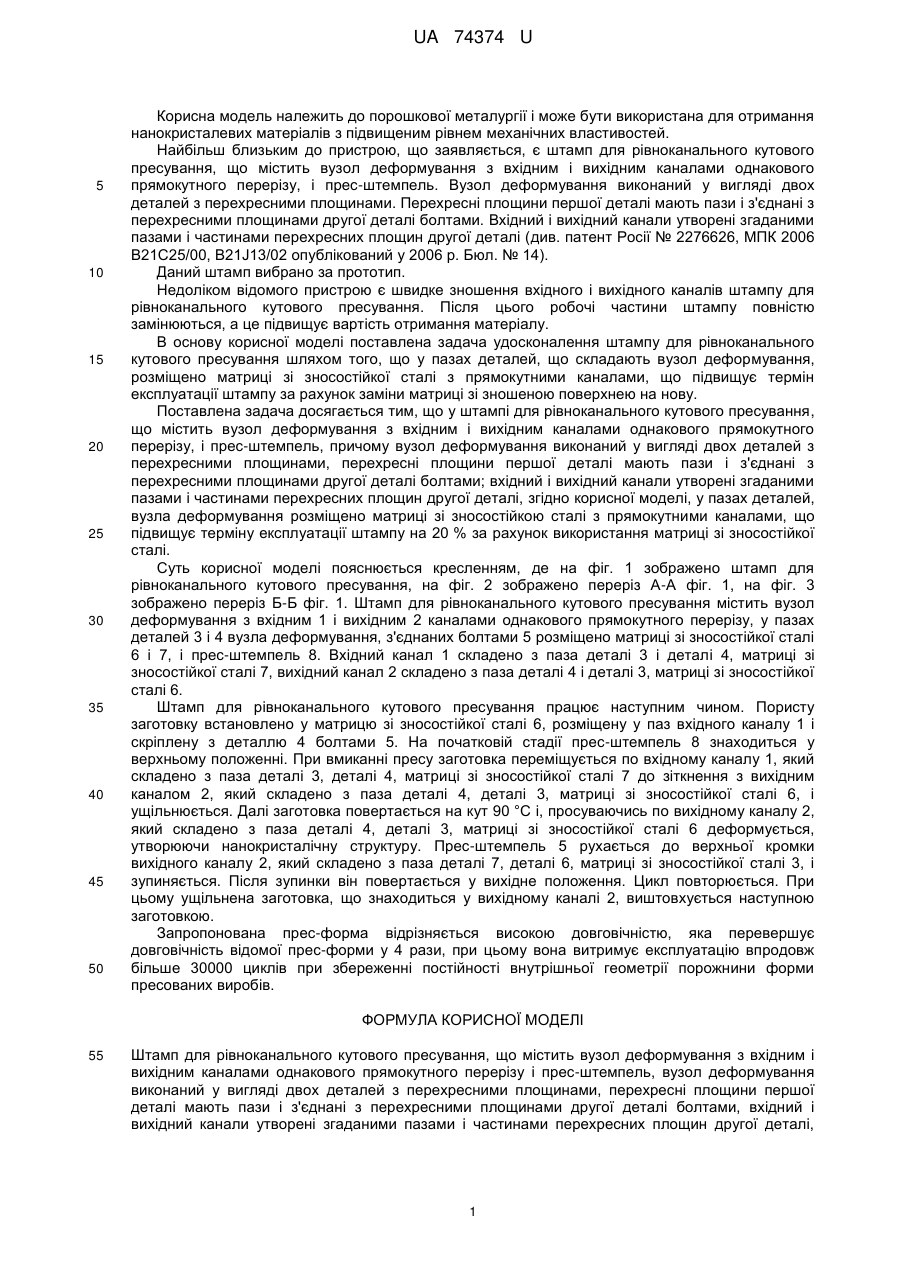

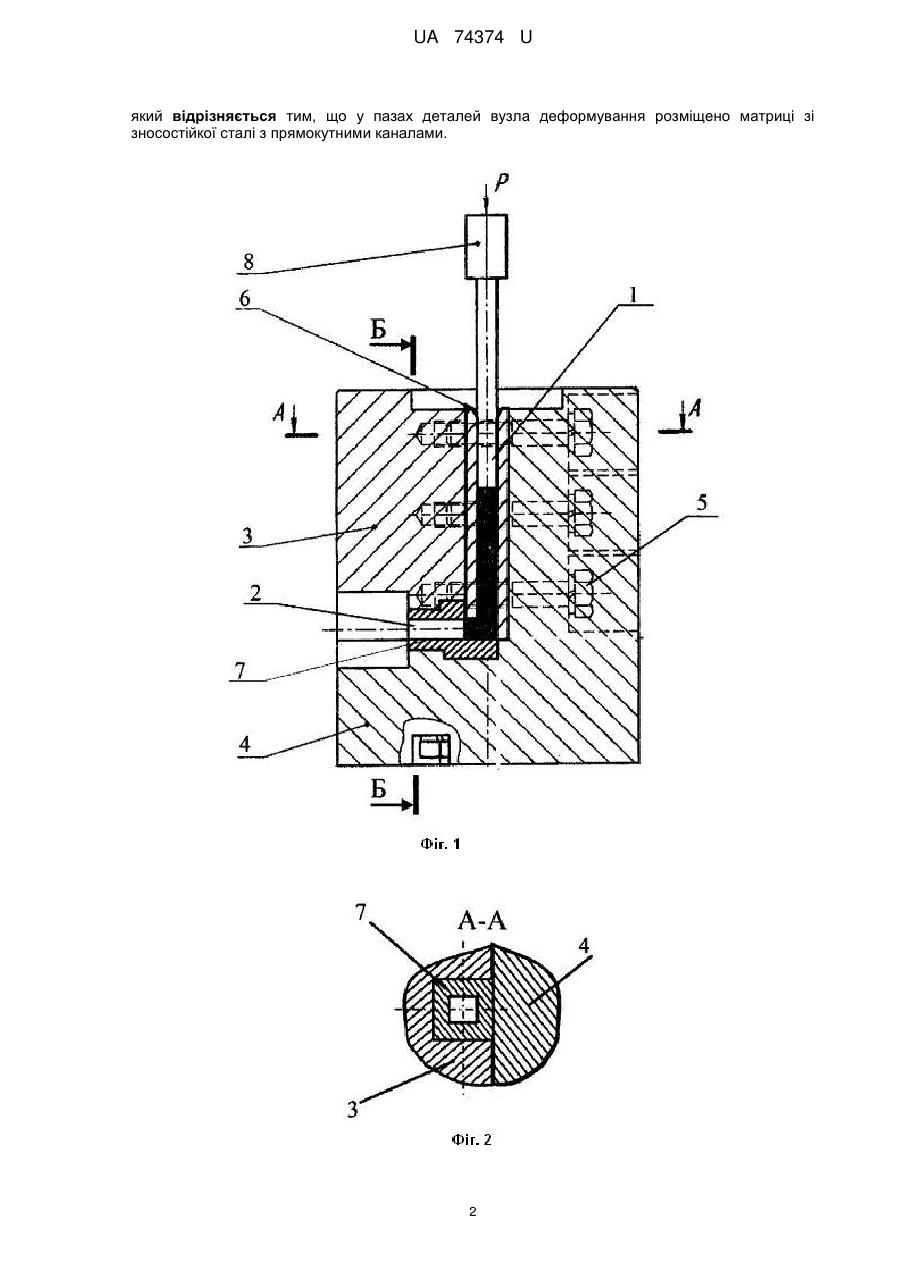

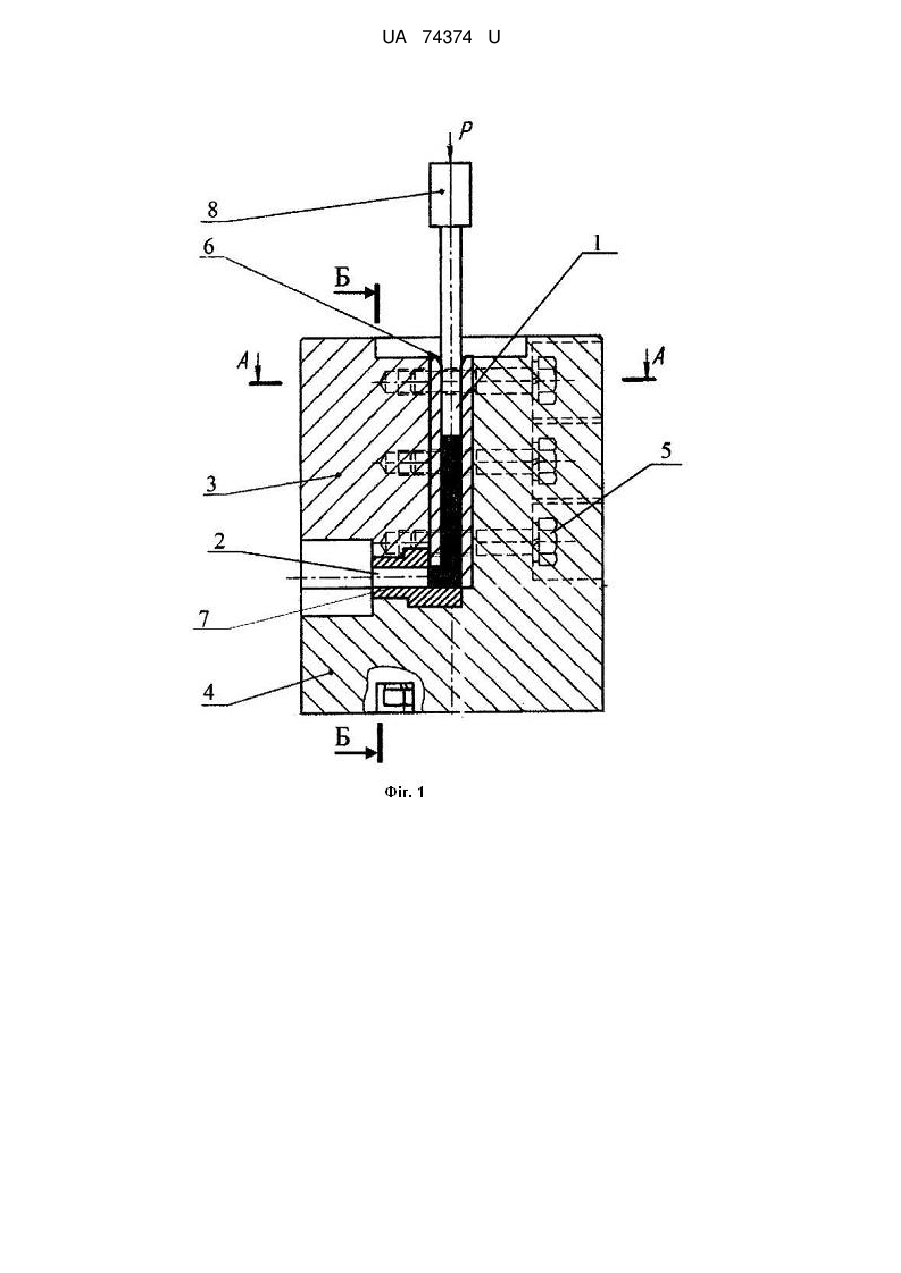

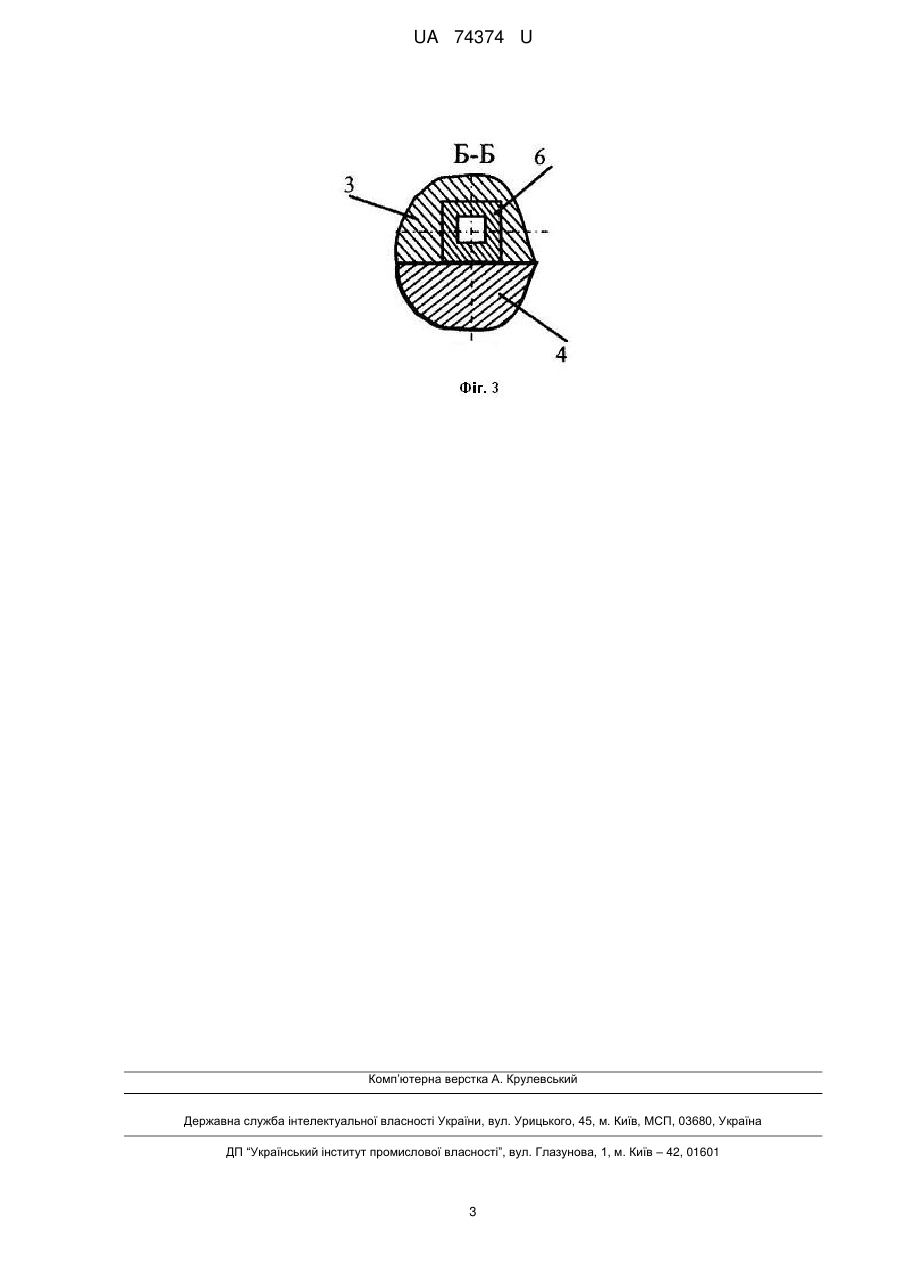

Реферат: Штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі,причому у пазах деталей вузла деформування розміщено матриці зі зносостійкої сталі з прямокутними каналами. UA 74374 U (54) ШТАМП ДЛЯ РІВНОКАНАЛЬНОГО КУТОВОГО ПРЕСУВАННЯ UA 74374 U UA 74374 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до порошкової металургії і може бути використана для отримання нанокристалевих матеріалів з підвищеним рівнем механічних властивостей. Найбільш близьким до пристрою, що заявляється, є штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу, і прес-штемпель. Вузол деформування виконаний у вигляді двох деталей з перехресними площинами. Перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами. Вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі (див. патент Росії № 2276626, МПК 2006 В21С25/00, B21J13/02 опублікований у 2006 р. Бюл. № 14). Даний штамп вибрано за прототип. Недоліком відомого пристрою є швидке зношення вхідного і вихідного каналів штампу для рівноканального кутового пресування. Після цього робочі частини штампу повністю замінюються, а це підвищує вартість отримання матеріалу. В основу корисної моделі поставлена задача удосконалення штампу для рівноканального кутового пресування шляхом того, що у пазах деталей, що складають вузол деформування, розміщено матриці зі зносостійкої сталі з прямокутними каналами, що підвищує термін експлуатації штампу за рахунок заміни матриці зі зношеною поверхнею на нову. Поставлена задача досягається тим, що у штампі для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу, і прес-штемпель, причому вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами; вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, згідно корисної моделі, у пазах деталей, вузла деформування розміщено матриці зі зносостійкою сталі з прямокутними каналами, що підвищує терміну експлуатації штампу на 20 % за рахунок використання матриці зі зносостійкої сталі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено штамп для рівноканального кутового пресування, на фіг. 2 зображено переріз А-А фіг. 1, на фіг. 3 зображено переріз Б-Б фіг. 1. Штамп для рівноканального кутового пресування містить вузол деформування з вхідним 1 і вихідним 2 каналами однакового прямокутного перерізу, у пазах деталей 3 і 4 вузла деформування, з'єднаних болтами 5 розміщено матриці зі зносостійкої сталі 6 і 7, і прес-штемпель 8. Вхідний канал 1 складено з паза деталі 3 і деталі 4, матриці зі зносостійкої сталі 7, вихідний канал 2 складено з паза деталі 4 і деталі 3, матриці зі зносостійкої сталі 6. Штамп для рівноканального кутового пресування працює наступним чином. Пористу заготовку встановлено у матрицю зі зносостійкої сталі 6, розміщену у паз вхідного каналу 1 і скріплену з деталлю 4 болтами 5. На початковій стадії прес-штемпель 8 знаходиться у верхньому положенні. При вмиканні пресу заготовка переміщується по вхідному каналу 1, який складено з паза деталі 3, деталі 4, матриці зі зносостійкої сталі 7 до зіткнення з вихідним каналом 2, який складено з паза деталі 4, деталі 3, матриці зі зносостійкої сталі 6, і ущільнюється. Далі заготовка повертається на кут 90 °C і, просуваючись по вихідному каналу 2, який складено з паза деталі 4, деталі 3, матриці зі зносостійкої сталі 6 деформується, утворюючи нанокристалічну структуру. Прес-штемпель 5 рухається до верхньої кромки вихідного каналу 2, який складено з паза деталі 7, деталі 6, матриці зі зносостійкої сталі 3, і зупиняється. Після зупинки він повертається у вихідне положення. Цикл повторюється. При цьому ущільнена заготовка, що знаходиться у вихідному каналі 2, виштовхується наступною заготовкою. Запропонована прес-форма відрізняється високою довговічністю, яка перевершує довговічність відомої прес-форми у 4 рази, при цьому вона витримує експлуатацію впродовж більше 30000 циклів при збереженні постійності внутрішньої геометрії порожнини форми пресованих виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу і прес-штемпель, вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані з перехресними площинами другої деталі болтами, вхідний і вихідний канали утворені згаданими пазами і частинами перехресних площин другої деталі, 1 UA 74374 U який відрізняється тим, що у пазах деталей вузла деформування розміщено матриці зі зносостійкої сталі з прямокутними каналами. 2 UA 74374 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Die for equal channel angular pressing

Автори англійською

Riabicheva Liudmyla Oleksandrivna, Nykytin Yurii Mykolaiovych, Trukhan Anna Serhiivna, Kuriacha Yulia Oleksandrivna

Назва патенту російською

Штамп для равноканального углового прессования

Автори російською

Рябичева Людмила Александровна, Никитин Юрий Николаевич, Трухан Анна Сергеевна, Куряча Юлия Александровна

МПК / Мітки

МПК: B21C 25/00, B21J 13/02

Мітки: рівноканального, пресування, штамп, кутового
