Балка складена коробчата
Номер патенту: 53963
Опубліковано: 25.10.2010
Автори: Сінцов Олександр Володимирович, Митрофанов Володимир Олексійович, Сінцов Володимир Петрович
Формула / Реферат
1. Балка складена коробчата, що містить конструкційні елементи - верхній і нижній пояси, стінки та ребра жорсткості, які з'єднані в жорстку конструкцію, причому пояси і ребра жорсткості виконані з брусків деревини, яка відрізняється тим, що стінки виконані з водостійкої орієнтованої стружкової плити, а з'єднання поясів і ребер жорсткості із стінками виконано за допомогою металевих нагелів.
2. Балка складена коробчата, за п. 1, яка відрізняється тим, що як металеві нагелі використані анодовані шурупи.
Текст

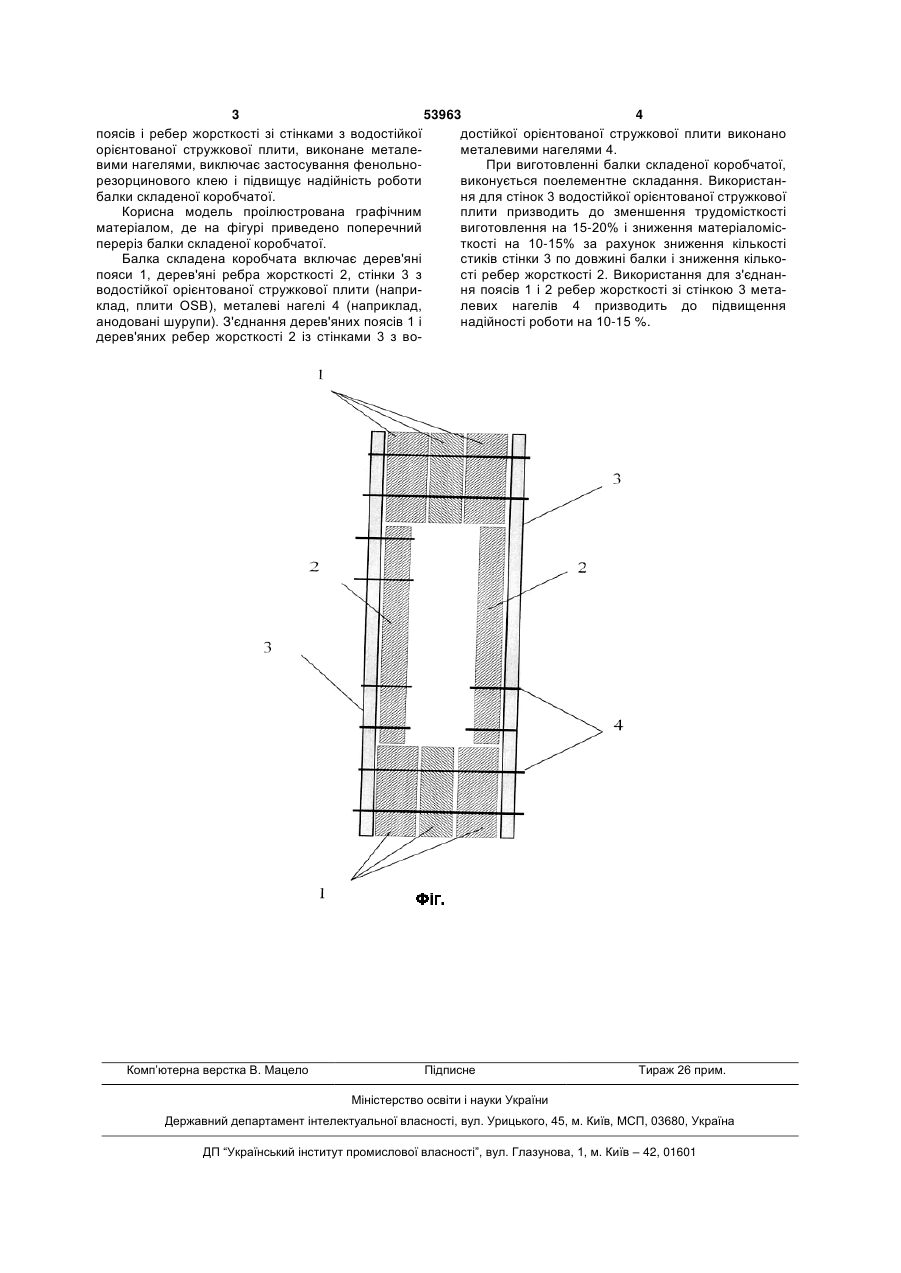

1. Балка складена коробчата, що містить конструкційні елементи - верхній і нижній пояси, 3 53963 4 поясів і ребер жорсткості зі стінками з водостійкої достійкої орієнтованої стружкової плити виконано орієнтованої стружкової плити, виконане металеметалевими нагелями 4. вими нагелями, виключає застосування фенольноПри виготовленні балки складеної коробчатої, резорцинового клею і підвищує надійність роботи виконується поелементне складання. Використанбалки складеної коробчатої. ня для стінок 3 водостійкої орієнтованої стружкової Корисна модель проілюстрована графічним плити призводить до зменшення трудомісткості матеріалом, де на фігурі приведено поперечний виготовлення на 15-20% і зниження матеріаломіспереріз балки складеної коробчатої. ткості на 10-15% за рахунок зниження кількості Балка складена коробчата включає дерев'яні стиків стінки 3 по довжині балки і зниження кількопояси 1, дерев'яні ребра жорсткості 2, стінки 3 з сті ребер жорсткості 2. Використання для з'єднанводостійкої орієнтованої стружкової плити (наприня поясів 1 і 2 ребер жорсткості зі стінкою 3 метаклад, плити OSB), металеві нагелі 4 (наприклад, левих нагелів 4 призводить до підвищення анодовані шурупи). З'єднання дерев'яних поясів 1 і надійності роботи на 10-15 %. дерев'яних ребер жорсткості 2 із стінками 3 з во Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled box beam
Автори англійськоюSintsov Volodymyr Petrovych, Mytrofanov Volodymyr Oleksiiovych, Sintsov Oleksandr Volodymyrovych
Назва патенту російськоюБалка составная коробчатая
Автори російськоюСинцов Владимир Петрович, Митрофанов Владимир Алексеевич, Синцов Александр Владимирович
МПК / Мітки
МПК: E04C 3/12
Мітки: складена, коробчата, балка
Код посилання
<a href="https://ua.patents.su/2-53963-balka-skladena-korobchata.html" target="_blank" rel="follow" title="База патентів України">Балка складена коробчата</a>
Балка складена
Номер патенту: 42078
Опубліковано: 25.06.2009
Автори: Митрофанов Володимир Олексійович, Сінцов Олександр Володимирович, Сінцов Володимир Петрович
МПК: E04C 3/12
Формула / Реферат:
1. Балка складена, що включає пояси, стінку і ребра жорсткості, яка відрізняється тим, що стінка виконана з орієнтованої стружкової плити, а з'єднання поясів і ребер жорсткості зі стінкою виконане за допомогою металевих нагелів.2. Балка складена за п. 1, яка відрізняється тим, що як металеві нагелі використані анодовані шурупи.
Коробчата конструкція, наприклад балка
Номер патенту: 15305
Опубліковано: 15.06.2006
Автори: Семеновський Олександр Анатолійович, Семеновський Анатолій Якимович
МПК: E04C 3/00
Мітки: коробчата, балка, наприклад, конструкція
Формула / Реферат:
Коробчата конструкція, наприклад балка, виконана із фігурних панелей, яка відрізняється тим, що фігурні панелі мають нахилені до загальної площини панелі контактні краї, які затиснуті П-подібним елементом.
Складена сталева балка зі сталезалізобетонним стиснутим поясом
Номер патенту: 26142
Опубліковано: 10.09.2007
Автори: Гудзь Сергій Анатолійович, Трусов Геннадій Миколайович, Семко Олександр Володимирович, Лапенко Олександр Іванович, Пічугін Сергій Федорович, Стороженко Леонід Іванович
МПК: E04C 3/02
Мітки: складена, сталезалізобетонним, поясом, сталева, стиснутим, балка
Формула / Реферат:
Складена сталезалізобетонна балка, яка складається з листової незнімної опалубки, заповненої бетоном, стінки, ребер жорсткості, нижньої полиці, поперечних з'єднувальних стрижнів, опорних ребер, яка відрізняється тим, що з метою зменшення ваги та матеріалоємності конструкції у розтягнутій зоні балки полиця виконана із сталі.
Дерев’яна балка-ферма
Номер патенту: 17353
Опубліковано: 15.09.2006
Автори: Гулієв Назим Айдим огли, Павленко Олексій Григорович
МПК: E04D 3/00
Мітки: дерев'яна, балка-ферма
Формула / Реферат:
1. Дерев'яна балка-ферма, що містить верхній і нижній пояси з пазами на повернених одна до одної сторонах, з'єднані за допомогою клею розпірками з проушками, яка відрізняється тим, що пази виконані суцільними по всій довжині поясів і в них закріплені смуги з фанери так, що вони виступають над поверхнею поясів, торцеві поверхні розпірок опираються на повернені одна до одної поверхні поясів, а поверхні проушок прилягають до поверхонь...
Клеєна двотаврова балка
Номер патенту: 21206
Опубліковано: 15.03.2007
Автори: Острий Роман Олександрович, Стоянов Володимир Васильович, Масляненко Євген Вікторович
МПК: E04C 3/00
Мітки: двотаврова, клеєна, балка
Формула / Реферат:
Клеєна двотаврова балка, що містить стінку і пояс, яка відрізняється тим, що стінка виконана з цементно-стружкової плити, а пояс - зі сполучених між собою цементно-стружкових полос.
