Огороджуюча панель

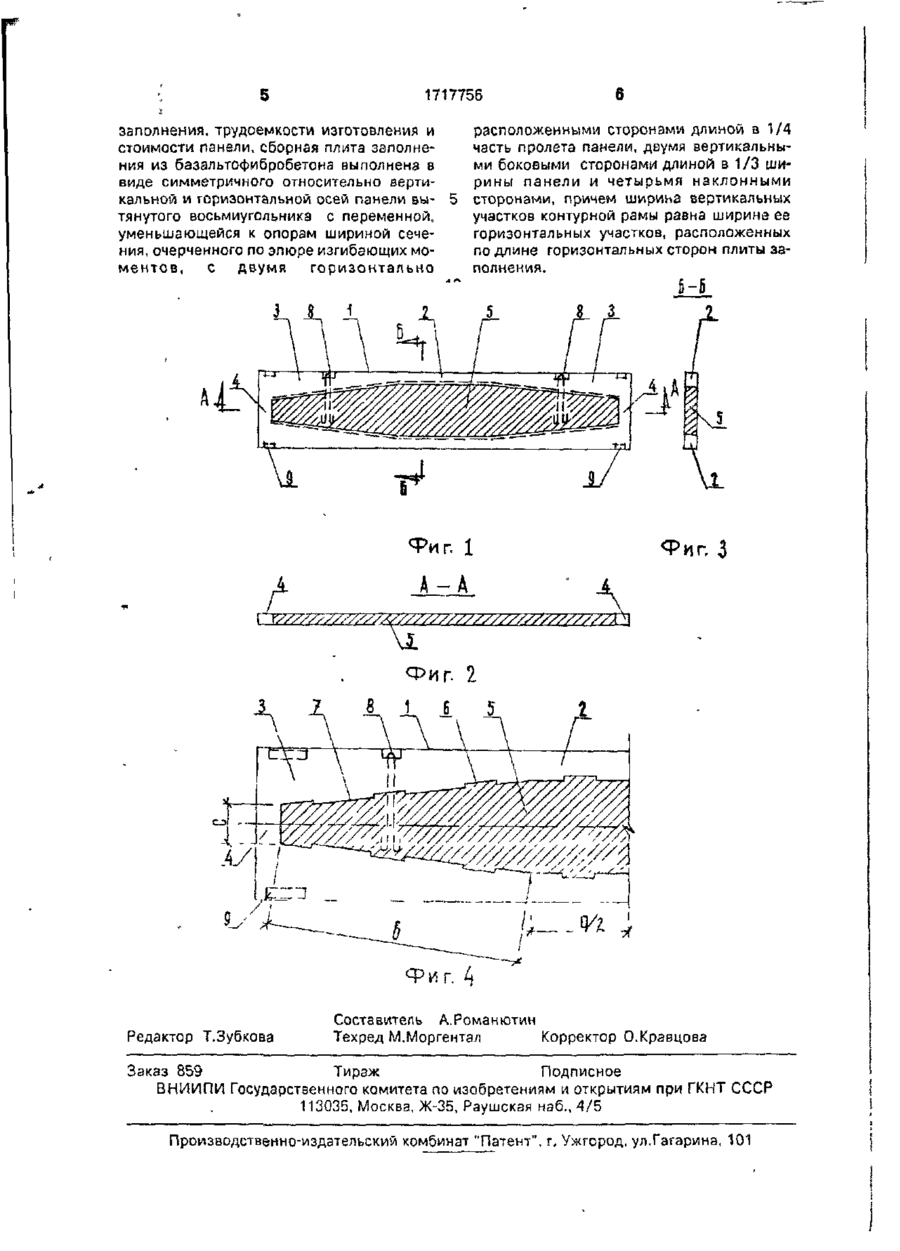

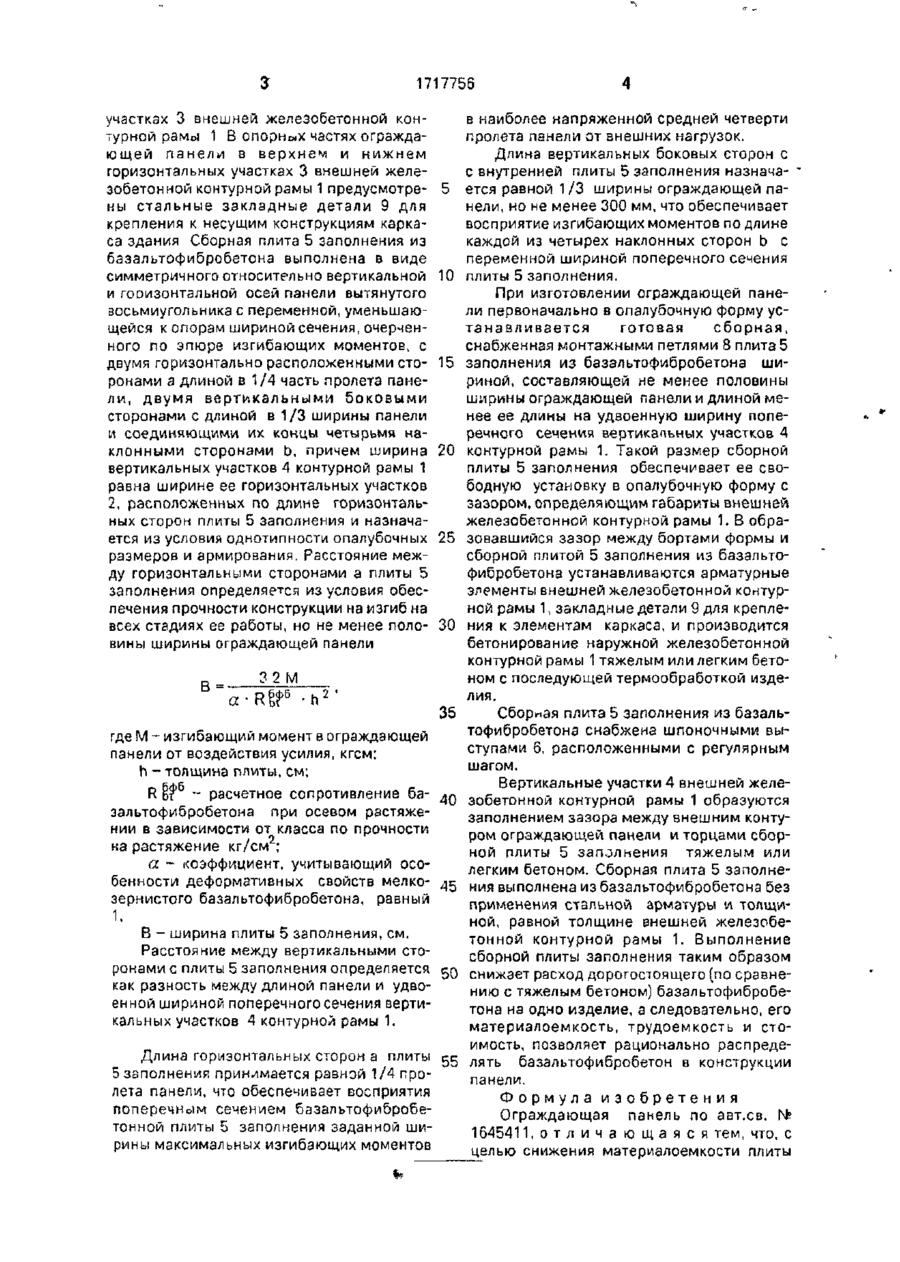

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК / (19) 5 8 &*Ь (11) Е 04 С 2 / 2 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР Е К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (61) 1645411 (21)4798187/33 (22)05.03.90 (46)07.03.92. Бюл. Ns 9 (71) Научно-исследовательский институт строительных конструкций (72) Ю.А.Катруца (53)69.022-413(088.8) (56) Авторское свидетельство СССР №1645411, кл. Е 04 С 2/26, 1989. (54) ОГРАЖДАЮЩАЯ ПАНЕЛЬ (57) Изобретение относится к строительству, в частности к ограждающим конструкциям стен и перегородок производственных зданий и инженерных сооружений. Цель снижение материалоемкости плиты заполнения, трудоемкости изготовления и сто имости панели В ограждающей панели стены сборная плита из базальтофибробетона заполнения панели выполнена в виде симметричного относительно вертикальной и горизонтальной осей панели вытянутого восьмиугольника с переменной, уменьшающейся к опорам шириной сечения, очерченного по эпюре изгибающих моментов, с двумя горизонтально расположенными сторонами длиной в 1 /4 часть пролета панели, двумя вертикальными боковыми сторонами длиной в 1/3 ширины панели и четырьмя наклонными сторонами, причем ширина вертикальныхучастков контурной рамы равна ширине ее горизонтальных участков, расположенных по длине горизонтальных сторон плиты заполнения. 4 ил. С Изобретение относится к строительству, в частности к ограждающим конструкциям стен и перегородок производственных зданий и инженерных сооружений, и является усовершенствованием изобретения по авт.св. № 1645411 Целью изобретения является снижение материалоемкости плиты заполнения, трудоемкости изготовления и стоимости панели. На фиг.1 изображена ограждающая панель, общий вид; на фиг 2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1; на фиг.4 - устройство пазов - шпонок в ограждающей панели. Предлагаемая ограждающая панель состоит из внешней железобетонной контурной рамы 1 с горизонтальными участками постоянного 2 и переменного 3 сечений и вертикальными участками 4, устроенной по периметру конструкции, в которой замоноличена сборная плита 5 заполнения, выполненная из д и с п е р с н о - а р м и р о в а н н о г о базальтофибробетона и имеющая по периметру выступающие за ее грани базальтобетонные шпоночные выступы 6 и пазы 7, расположенные с регулярным шагом. Сборная плита 5 заполнения снабжена стальными монтажными петлями 8, выступающими за продольные грани для заделки в верхних і 1717756 участках 3 внешней железобетонной контурной рамы 1 Б опорных частях ограждающей панели в верхнем и н и ж н е м горизонтальных участках 3 внешней железобетонной контурной рамы 1 предусмотрены стальные закладные детали 9 для крепления к несущим конструкциям каркаса здания Сборная плита 5 заполнения из базальтофибробетона выполнена в виде симметричного относительно вертикальной и горизонтальной осей панели вытянутого восьмиугольника с переменной, уменьшающейся к опорам шириной сечения, очерченного по эпюре изгибающих моментов, с двумя горизонтально расположенными сторонами а длиной в 1/4 часть пролета панели, двумя вертикальными б о к о в ы м и сторонами с длиной в 1/3 ширины панели и соединяющими их концы четырьмя наклонными сторонами Ь, причем ширина вертикальных участков 4 контурной рамы 1 равна ширине ее горизонтальных участков 2, расположенных по длине горизонтальных сторон плиты 5 заполнения и назначается из условия однотипности опалубочных размеров и армирования. Расстояние между горизонтальными сторонами а плиты 5 заполнения определяется из условия обеспечения прочности конструкции на изгиб на всех стадиях ее работы, но не менее половины ширины ограждающей панели В= 5 10 15 20 25 30 32 а 35 где М - изгибающий момент в ограждающей панели от воздействия усилия, кгсм; h - толщина плиты, см; R БТ ' расчетное сопротивление ба- 40 зальтофибробетона при осевом растяжении в зависимости от класса по прочности на растяжение кг/см ; а - коэффициент, учитывающий особенности деформативных свойств мелко- 45 зернистого базальтофибробетона, равный 1, В - ширина плиты 5 заполнения, см. Расстояние между вертикальными сторонами с плиты 5 заполнения определяется 50 как разность между длиной панели и удвоенной шириной поперечного сечения вертикальных участков 4 контурной рамы 1. Длина горизонтальных сторон а плиты 55 5 заполнения принимается равной 1 /4 пролета панели, что обеспечивает восприятия поперечным сечением базалътофибробетонной плиты 5 заполнения заданной ширины максимальных изгибающих моментов в наиболее напряженной средней четверти пролета панели от внешних нагрузок. Длина вертикальных боковых сторон с с внутренней плиты 5 заполнения нэзначается равной 1 /3 ширины ограждающей панели, но не менее 300 мм, что обеспечивает восприятие изгибающих моментов по длине каждой из четырех наклонных сторон b с переменной шириной поперечного сечения плиты 5 заполнения. При изготовлении ограждающей панели первоначально в опалубочную форму устанавливается готовая сборная, снабженная монтажными петлями 8 плита 5 заполнения из базальтофибробетона шириной, составляющей не менее половины ширины ограждающей панели и длиной менее ее длины на удвоенную ширину поперечного сечения вертикальных участков 4 контурной рамы 1. Такой размер сборной плиты 5 заполнения обеспечивает ее свободную установку в опалубочную форму с зазором, определяющим габариты внешней железобетонной контурной рамы 1. В образовавшийся зазор между бортами формы и сборной плитой 5 заполнения из базальтофибробетона устанавливаются арматурные элементы внешней железобетонной контурной рамы 1, закладные детали 9 для крепления к элементам каркаса, и производится бетонирование наружной железобетонной контурной рамы 1 тяжелым или легким бетоном с последующей термообработкой изделия. Сборная плита 5 заполнения из базальтофибробетона снабжена шпоночными выступами 6, расположенными с регулярным шагом. Вертикальные участки 4 внешней железобетонной контурной рамы 1 образуются заполнением зазора между внешним контуром ограждающей панели и торцами сборной плиты 5 заполнения тяжелым или легким бетоном. Сборная плита 5 заполнения выполнена из базальтофибробетона без применения стальной арматуры и толщиной, равной толщине внешней железобетонной контурной рамы 1. Выполнение сборной плиты заполнения таким образом снижает расход дорогостоящего (по сравнению с тяжелым бетоном) базальтофибробетона на одно изделие, а следовательно, его материалоемкость, трудоемкость и стоимость, позволяет рационально распределять базальтофибробетон в конструкции панели. Формула изобретения Ограждающая панель по авт.св. № 1 6 4 5 4 1 1 , о т л и ч а ю щ а я с я тем, что, с целью снижения материалоемкости плиты б 1717756 заполнения, трудоемкости изготовления и стоимости панели, сборная плита заполнения из базальтофибробетона выполнена в виде симметричного относительно вертикальной и горизонтальной осей панели вытянутого восьмиугольника с переменной, уменьшающейся к опорам шириной сечения, очерченного по эпюре изгибающих моментов, с двумя горизонтально расположенными сторонами длиной в 1/4 часть пролета панели, двумя вертикальными боковыми сторонами длиной в 1/3 ширины панели и четырьмя наклонными сторонами, причем ширина вертикальных участков контурной рамы равна ширине ее горизонтальных участков, расположенных по длине горизонтальных сторон плиты заполнения. Фиг. 1 А-А Фиг \ 9, Фиг. 4 Редактор Т.Зубкова Составитель А.Романютин Техред М.Моргентал Корректор О.Кравцова Заказ 859 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
