Спосіб одержання зразків з відфільтрованої або леткої золи

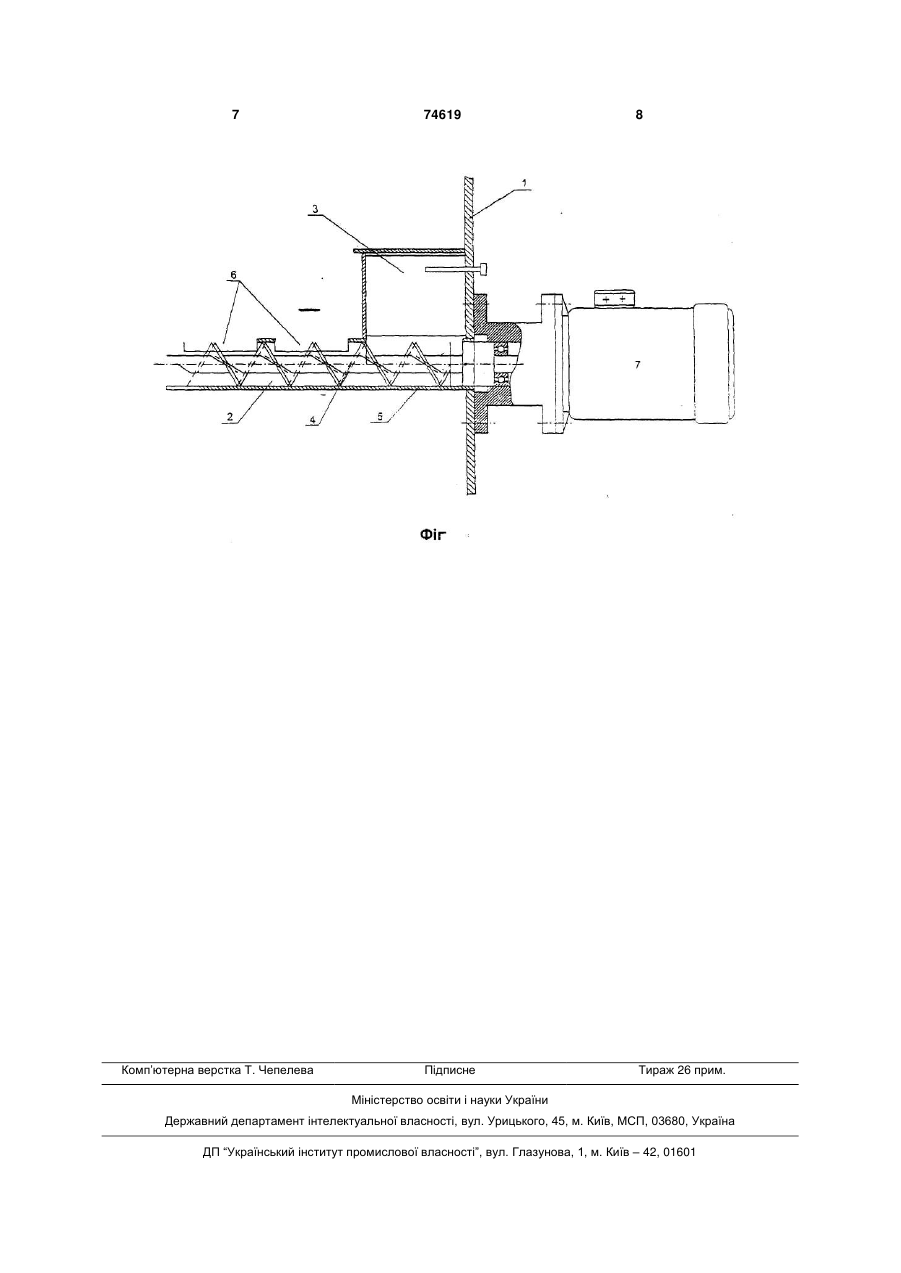

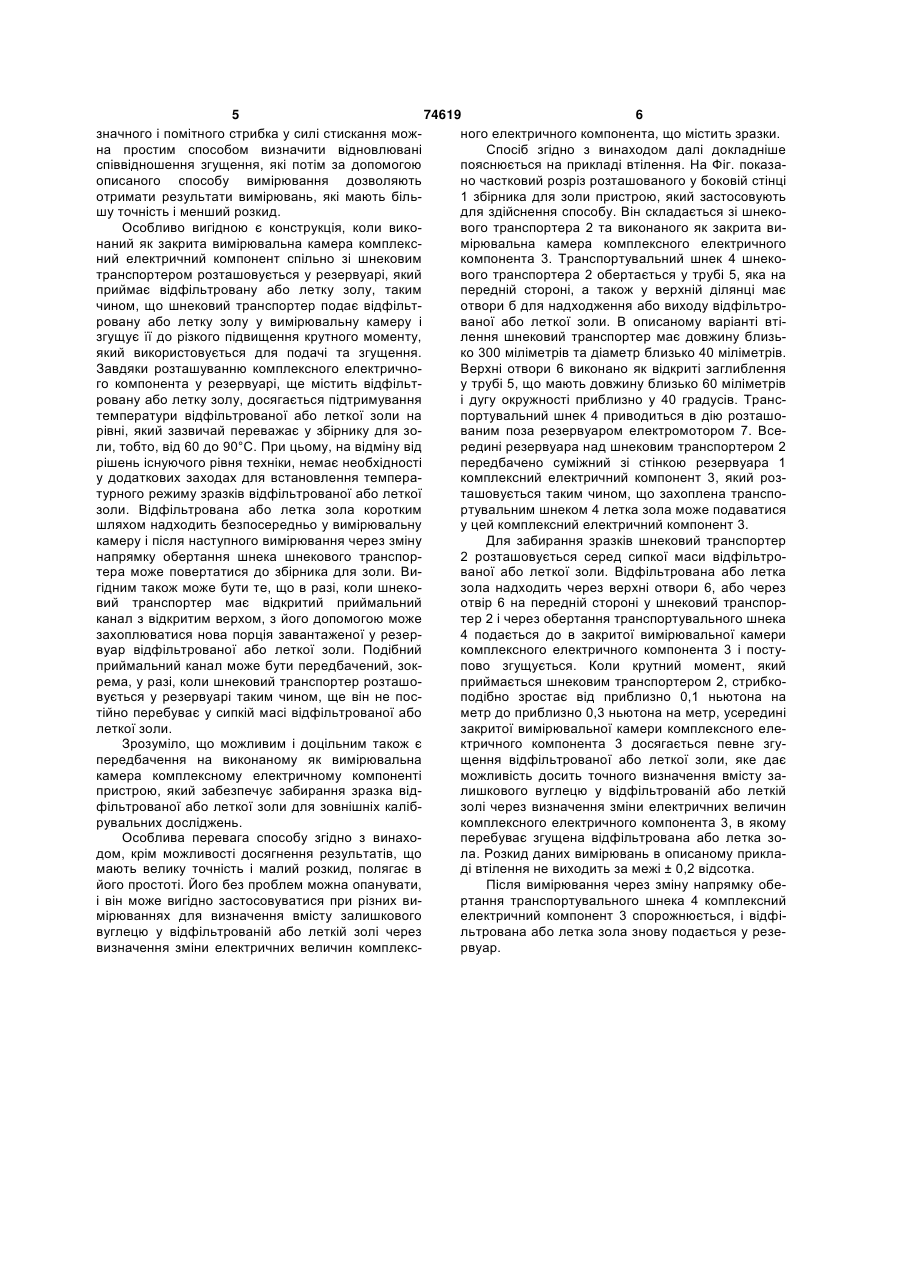

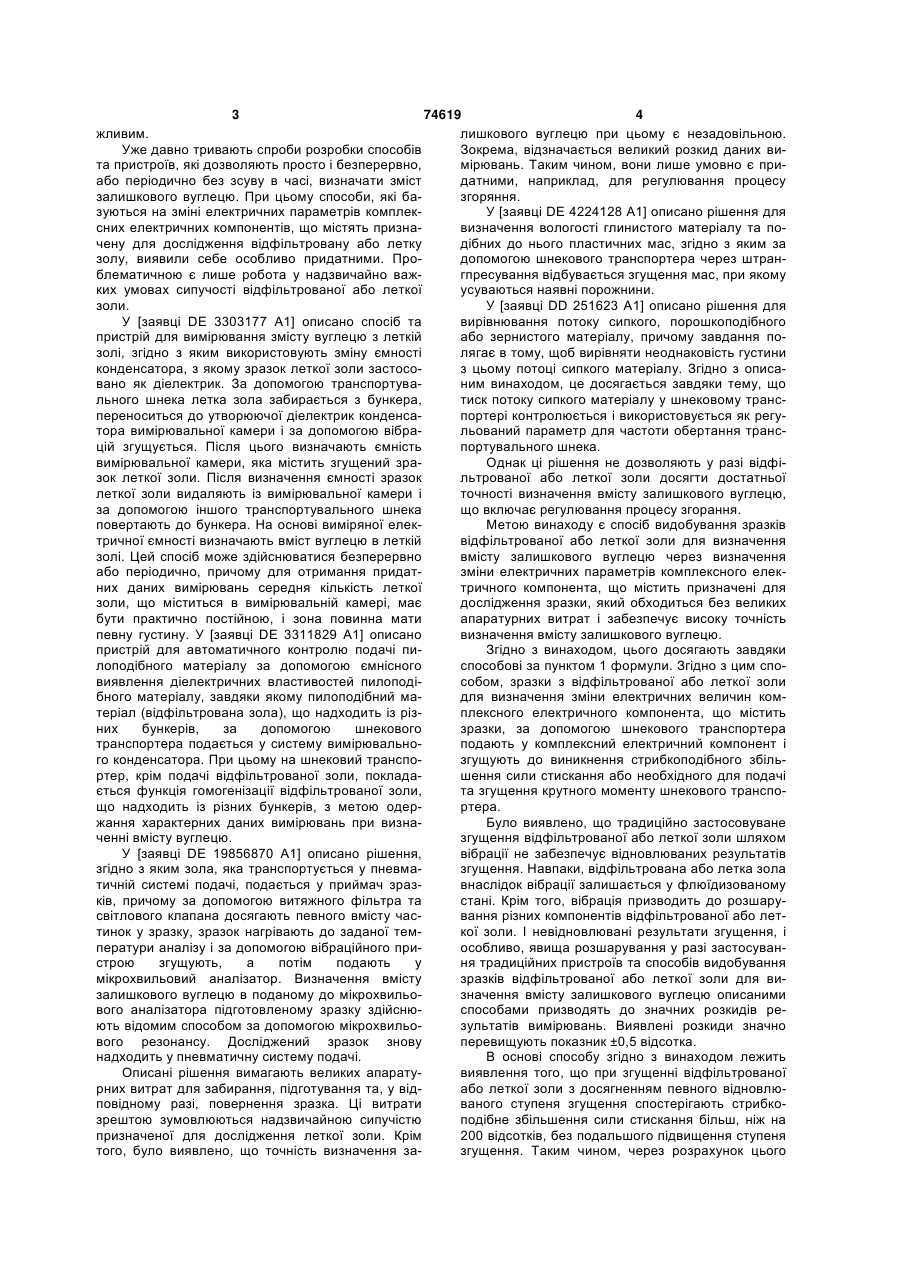

1. Спосіб одержання зразків з відфільтрованої або леткої золи для визначення вмісту залишкового вуглецю через визначення зміни електричних величин комплексного електричного компонента, що містить зразки, який відрізняється тим, що відфільтровану або летку золу за допомогою шнекового транспортера подають у комплексний електричний компонент і піддають згущенню до стрибкоподібного збільшення необхідного для подачі та згущення крутного моменту. 2. Спосіб за п.1, який відрізняється тим, що відфільтровану або летку золу піддають згущенню до стрибкоподібного збільшення на 200 відсотків необхідного для подачі та згущення крутного моменту. Винахід стосується способу одержання зразків з відфільтрованої або леткої золи для визначення вмісту залишкового вуглецю через визначення зміни електричних параметрів комплексного електричного компонента, який містить зразки з відфільтрованої або леткої золи, які видобувають для досліджень. Винахід передбачається, зокрема для застосування у місцях збирання золи з топок на вугільних електростанціях. Але він також може вигідно застосовуватися там, де має визначатися вміст залишкового вуглецю у відфільтрованій або леткій золі через визначення зміни електричних параметрів комплексних електричних компонентів, які містять призначену для досліджень відфільтровану або летку золу. Крім топок електростанцій, він також може застосовуватися, наприклад, на підприємствах для спалювання сміття або підприємствах для виробництва цементу. Визначення вмісту залишкового вуглецю у відфільтрованій або леткій золі є необхідним, з одного боку, з точки зору керування та оптимізації процесу згоряння, тобто, для якомога повнішого використання енергії, що міститься у паливі, а з іншого боку - з точки зору контролю якості відфільтрованої або леткої золи для її застосування як наповнювача у виробництві будівельних матеріалів та цементу. З обох точок зору оптимальним є якомога менший вміст залишкового вуглецю або якомога менша частка неспалених компонентів. Мінливі умови навантаження у топці та різні склади паливної композиції вимагають безперервного спостереження над процесом згоряння, що вимагає визначення вмісту залишкового вуглецю у залишках після згоряння, бажано безперервного або періодичного з короткими інтервалами, і без затримки або з незначною затримкою у часі. Способи видобування зразків золи з негайним аналітичним дослідженням зразків у лабораторії, які нині переважно застосовуються у топках вугільних електростанцій, з одного боку, вимагають великих коштів, а з іншого боку - призводять до такого значного зсуву у часі, що оптимізоване керування процесом згоряння стає практично немо (19) UA (11) 74619 (13) C2 (21) 2003087340 (22) 30.01.2002 (24) 16.01.2006 (86) PCT/DE02/00381, 30.01.2002 (31) 101 05 117.4 (32) 05.02.2001 (33) DE (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Конрадс Ганс Георг, DE, Клупш Фолькхард , DE, Хьопфль Томас , DE (73) ПРОМЕКОН ПРОЦЕСС- УНД МЕССТЕХНІК КОНРАДС ГМБХ, DE (56) DE 3311829 A, 11.10.1984 DE 3303177 A, 11.08.1983 US 3718819 A, 27.02.1973 DE 19531393 A, 27.02.1997 3 74619 4 жливим. лишкового вуглецю при цьому є незадовільною. Уже давно тривають спроби розробки способів Зокрема, відзначається великий розкид даних вита пристроїв, які дозволяють просто і безперервно, мірювань. Таким чином, вони лише умовно є приабо періодично без зсуву в часі, визначати зміст датними, наприклад, для регулювання процесу залишкового вуглецю. При цьому способи, які базгоряння. зуються на зміні електричних параметрів комплекУ [заявці DE 4224128 А1] описано рішення для сних електричних компонентів, що містять признавизначення вологості глинистого матеріалу та почену для дослідження відфільтровану або летку дібних до нього пластичних мас, згідно з яким за золу, виявили себе особливо придатними. Продопомогою шнекового транспортера через штранблематичною є лише робота у надзвичайно важгпресування відбувається згущення мас, при якому ких умовах сипучості відфільтрованої або леткої усуваються наявні порожнини. золи. У [заявці DD 251623 А1] описано рішення для У [заявці DE 3303177 А1] описано спосіб та вирівнювання потоку сипкого, порошкоподібного пристрій для вимірювання змісту вуглецю з леткій або зернистого матеріалу, причому завдання позолі, згідно з яким використовують зміну ємності лягає в тому, щоб вирівняти неоднаковість густини конденсатора, з якому зразок леткої золи застосоз цьому потоці сипкого матеріалу. Згідно з описавано як діелектрик. За допомогою транспортуваним винаходом, це досягається завдяки тему, що льного шнека летка зола забирається з бункера, тиск потоку сипкого матеріалу у шнековому транспереноситься до утворюючої діелектрик конденсапортері контролюється і використовується як регутора вимірювальної камери і за допомогою вібральований параметр для частоти обертання трансцій згущується. Після цього визначають ємність портувального шнека. вимірювальної камери, яка містить згущений зраОднак ці рішення не дозволяють у разі відфізок леткої золи. Після визначення ємності зразок льтрованої або леткої золи досягти достатньої леткої золи видаляють із вимірювальної камери і точності визначення вмісту залишкового вуглецю, за допомогою іншого транспортувального шнека що включає регулювання процесу згорання. повертають до бункера. На основі виміряної елекМетою винаходу є спосіб видобування зразків тричної ємності визначають вміст вуглецю в леткій відфільтрованої або леткої золи для визначення золі. Цей спосіб може здійснюватися безперервно вмісту залишкового вуглецю через визначення або періодично, причому для отримання придатзміни електричних параметрів комплексного елекних даних вимірювань середня кількість леткої тричного компонента, що містить призначені для золи, що міститься в вимірювальній камері, має дослідження зразки, який обходиться без великих бути практично постійною, і зона повинна мати апаратурних витрат і забезпечує високу точність певну густину. У [заявці DE 3311829 А1] описано визначення вмісту залишкового вуглецю. пристрій для автоматичного контролю подачі пиЗгідно з винаходом, цього досягають завдяки лоподібного матеріалу за допомогою ємнісного способові за пунктом 1 формули. Згідно з цим сповиявлення діелектричних властивостей пилоподісобом, зразки з відфільтрованої або леткої золи бного матеріалу, завдяки якому пилоподібний мадля визначення зміни електричних величин комтеріал (відфільтрована зола), що надходить із різплексного електричного компонента, що містить них бункерів, за допомогою шнекового зразки, за допомогою шнекового транспортера транспортера подається у систему вимірювальноподають у комплексний електричний компонент і го конденсатора. При цьому на шнековий транспозгущують до виникнення стрибкоподібного збільртер, крім подачі відфільтрованої золи, покладашення сили стискання або необхідного для подачі ється функція гомогенізації відфільтрованої золи, та згущення крутного моменту шнекового транспощо надходить із різних бункерів, з метою одерртера. жання характерних даних вимірювань при визнаБуло виявлено, що традиційно застосовуване ченні вмісту вуглецю. згущення відфільтрованої або леткої золи шляхом У [заявці DE 19856870 А1] описано рішення, вібрації не забезпечує відновлюваних результатів згідно з яким зола, яка транспортується у пневмазгущення. Навпаки, відфільтрована або летка зола тичній системі подачі, подається у приймач зразвнаслідок вібрації залишається у флюїдизованому ків, причому за допомогою витяжного фільтра та стані. Крім того, вібрація призводить до розшарусвітлового клапана досягають певного вмісту часвання різних компонентів відфільтрованої або леттинок у зразку, зразок нагрівають до заданої темкої золи. І невідновлювані результати згущення, і ператури аналізу і за допомогою вібраційного приособливо, явища розшарування у разі застосуванстрою згущують, а потім подають у ня традиційних пристроїв та способів видобування мікрохвильовий аналізатор. Визначення вмісту зразків відфільтрованої або леткої золи для визалишкового вуглецю в поданому до мікрохвильозначення вмісту залишкового вуглецю описаними вого аналізатора підготовленому зразку здійснюспособами призводять до значних розкидів реють відомим способом за допомогою мікрохвильозультатів вимірювань. Виявлені розкиди значно вого резонансу. Досліджений зразок знову перевищують показник ±0,5 відсотка. надходить у пневматичну систему подачі. В основі способу згідно з винаходом лежить Описані рішення вимагають великих апаратувиявлення того, що при згущенні відфільтрованої рних витрат для забирання, підготування та, у відабо леткої золи з досягненням певного відновлюповідному разі, повернення зразка. Ці витрати ваного ступеня згущення спостерігають стрибкозрештою зумовлюються надзвичайною сипучістю подібне збільшення сили стискання більш, ніж на призначеної для дослідження леткої золи. Крім 200 відсотків, без подальшого підвищення ступеня того, було виявлено, що точність визначення зазгущення. Таким чином, через розрахунок цього 5 74619 6 значного і помітного стрибка у силі стискання можного електричного компонента, що містить зразки. на простим способом визначити відновлювані Спосіб згідно з винаходом далі докладніше співвідношення згущення, які потім за допомогою пояснюється на прикладі втілення. На Фіг. показаописаного способу вимірювання дозволяють но частковий розріз розташованого у боковій стінці отримати результати вимірювань, які мають біль1 збірника для золи пристрою, який застосовують шу точність і менший розкид. для здійснення способу. Він складається зі шнекоОсобливо вигідною є конструкція, коли викового транспортера 2 та виконаного як закрита винаний як закрита вимірювальна камера комплексмірювальна камера комплексного електричного ний електричний компонент спільно зі шнековим компонента 3. Транспортувальний шнек 4 шнекотранспортером розташовується у резервуарі, який вого транспортера 2 обертається у трубі 5, яка на приймає відфільтровану або летку золу, таким передній стороні, а також у верхній ділянці має чином, що шнековий транспортер подає відфільтотвори б для надходження або виходу відфільтроровану або летку золу у вимірювальну камеру і ваної або леткої золи. В описаному варіанті втізгущує її до різкого підвищення крутного моменту, лення шнековий транспортер має довжину близьякий використовується для подачі та згущення. ко 300 міліметрів та діаметр близько 40 міліметрів. Завдяки розташуванню комплексного електричноВерхні отвори 6 виконано як відкриті заглиблення го компонента у резервуарі, ще містить відфільту трубі 5, що мають довжину близько 60 міліметрів ровану або летку золу, досягається підтримування і дугу окружності приблизно у 40 градусів. Транстемператури відфільтрованої або леткої золи на портувальний шнек 4 приводиться в дію розташорівні, який зазвичай переважає у збірнику для зованим поза резервуаром електромотором 7. Всели, тобто, від 60 до 90°С. При цьому, на відміну від редині резервуара над шнековим транспортером 2 рішень існуючого рівня техніки, немає необхідності передбачено суміжний зі стінкою резервуара 1 у додаткових заходах для встановлення темперакомплексний електричний компонент 3, який розтурного режиму зразків відфільтрованої або леткої ташовується таким чином, що захоплена транспозоли. Відфільтрована або летка зола коротким ртувальним шнеком 4 летка зола може подаватися шляхом надходить безпосередньо у вимірювальну у цей комплексний електричний компонент 3. камеру і після наступного вимірювання через зміну Для забирання зразків шнековий транспортер напрямку обертання шнека шнекового транспор2 розташовується серед сипкої маси відфільтротера може повертатися до збірника для золи. Виваної або леткої золи. Відфільтрована або летка гідним також може бути те, що в разі, коли шнекозола надходить через верхні отвори 6, або через вий транспортер має відкритий приймальний отвір 6 на передній стороні у шнековий транспорканал з відкритим верхом, з його допомогою може тер 2 і через обертання транспортувального шнека захоплюватися нова порція завантаженої у резер4 подається до в закритої вимірювальної камери вуар відфільтрованої або леткої золи. Подібний комплексного електричного компонента 3 і поступриймальний канал може бути передбачений, зокпово згущується. Коли крутний момент, який рема, у разі, коли шнековий транспортер розташоприймається шнековим транспортером 2, стрибковується у резервуарі таким чином, ще він не посподібно зростає від приблизно 0,1 ньютона на тійно перебуває у сипкій масі відфільтрованої або метр до приблизно 0,3 ньютона на метр, усередині леткої золи. закритої вимірювальної камери комплексного елеЗрозуміло, що можливим і доцільним також є ктричного компонента 3 досягається певне згупередбачення на виконаному як вимірювальна щення відфільтрованої або леткої золи, яке дає камера комплексному електричному компоненті можливість досить точного визначення вмісту запристрою, який забезпечує забирання зразка відлишкового вуглецю у відфільтрованій або леткій фільтрованої або леткої золи для зовнішніх калібзолі через визначення зміни електричних величин рувальних досліджень. комплексного електричного компонента 3, в якому Особлива перевага способу згідно з винахоперебуває згущена відфільтрована або летка зодом, крім можливості досягнення результатів, що ла. Розкид даних вимірювань в описаному прикламають велику точність і малий розкид, полягає в ді втілення не виходить за межі ± 0,2 відсотка. його простоті. Його без проблем можна опанувати, Після вимірювання через зміну напрямку обеі він може вигідно застосовуватися при різних виртання транспортувального шнека 4 комплексний мірюваннях для визначення вмісту залишкового електричний компонент 3 спорожнюється, і відфівуглецю у відфільтрованій або леткій золі через льтрована або летка зола знову подається у резевизначення зміни електричних величин комплексрвуар. 7 Комп’ютерна верстка Т. Чепелева 74619 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
