Гідрореактивна передача

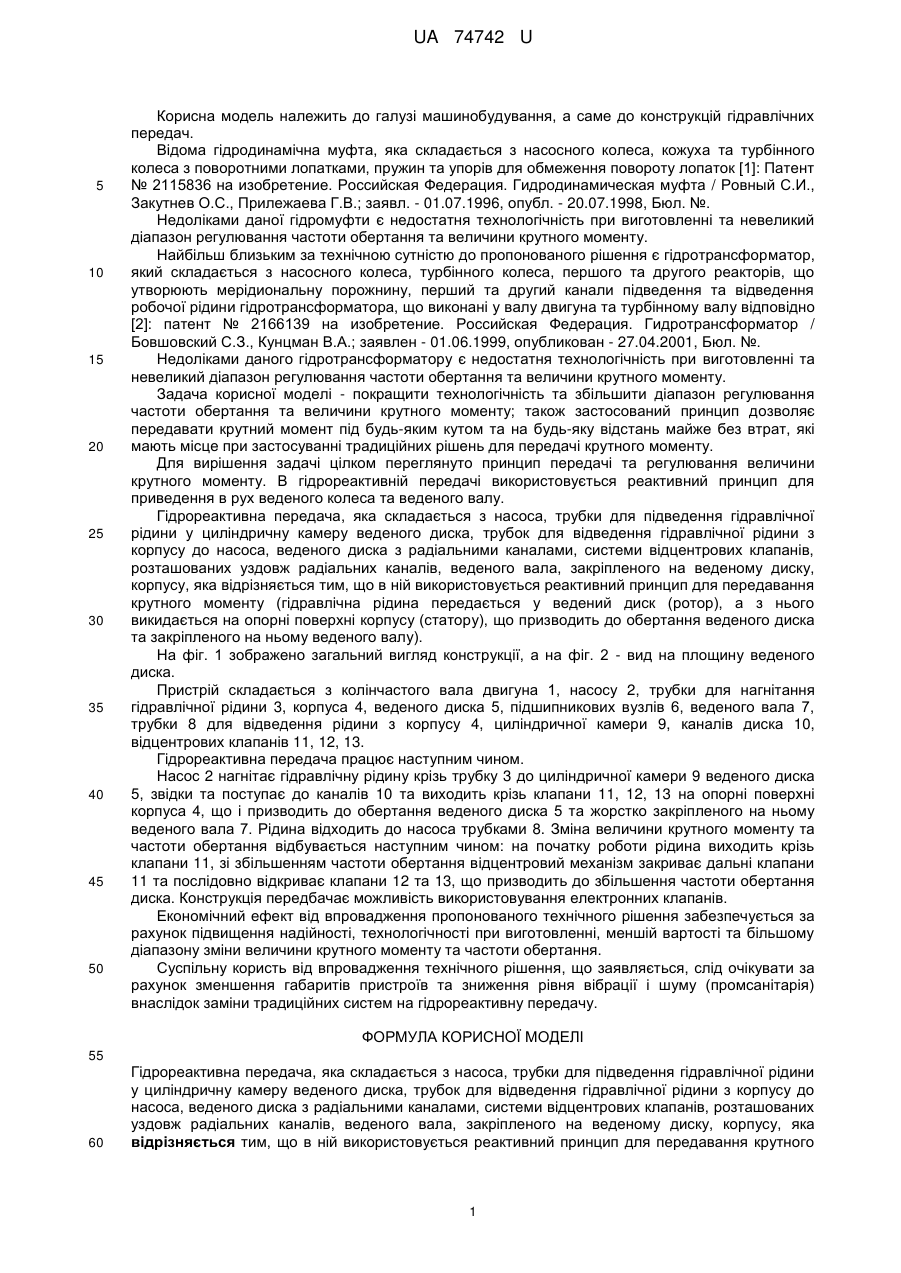

Реферат: UA 74742 U UA 74742 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до конструкцій гідравлічних передач. Відома гідродинамічна муфта, яка складається з насосного колеса, кожуха та турбінного колеса з поворотними лопатками, пружин та упорів для обмеження повороту лопаток [1]: Патент № 2115836 на изобретение. Российская Федерация. Гидродинамическая муфта / Ровный С.И., Закутнев О.С., Прилежаева Г.В.; заявл. - 01.07.1996, опубл. - 20.07.1998, Бюл. №. Недоліками даної гідромуфти є недостатня технологічність при виготовленні та невеликий діапазон регулювання частоти обертання та величини крутного моменту. Найбільш близьким за технічною сутністю до пропонованого рішення є гідротрансформатор, який складається з насосного колеса, турбінного колеса, першого та другого реакторів, що утворюють мерідиональну порожнину, перший та другий канали підведення та відведення робочої рідини гідротрансформатора, що виконані у валу двигуна та турбінному валу відповідно [2]: патент № 2166139 на изобретение. Российская Федерация. Гидротрансформатор / Бовшовский С.З., Кунцман В.А.; заявлен - 01.06.1999, опубликован - 27.04.2001, Бюл. №. Недоліками даного гідротрансформатору є недостатня технологічність при виготовленні та невеликий діапазон регулювання частоти обертання та величини крутного моменту. Задача корисної моделі - покращити технологічність та збільшити діапазон регулювання частоти обертання та величини крутного моменту; також застосований принцип дозволяє передавати крутний момент під будь-яким кутом та на будь-яку відстань майже без втрат, які мають місце при застосуванні традиційних рішень для передачі крутного моменту. Для вирішення задачі цілком переглянуто принцип передачі та регулювання величини крутного моменту. В гідрореактивній передачі використовується реактивний принцип для приведення в рух веденого колеса та веденого валу. Гідрореактивна передача, яка складається з насоса, трубки для підведення гідравлічної рідини у циліндричну камеру веденого диска, трубок для відведення гідравлічної рідини з корпусу до насоса, веденого диска з радіальними каналами, системи відцентрових клапанів, розташованих уздовж радіальних каналів, веденого вала, закріпленого на веденому диску, корпусу, яка відрізняється тим, що в ній використовується реактивний принцип для передавання крутного моменту (гідравлічна рідина передається у ведений диск (ротор), а з нього викидається на опорні поверхні корпусу (статору), що призводить до обертання веденого диска та закріпленого на ньому веденого валу). На фіг. 1 зображено загальний вигляд конструкції, а на фіг. 2 - вид на площину веденого диска. Пристрій складається з колінчастого вала двигуна 1, насосу 2, трубки для нагнітання гідравлічної рідини 3, корпуса 4, веденого диска 5, підшипникових вузлів 6, веденого вала 7, трубки 8 для відведення рідини з корпусу 4, циліндричної камери 9, каналів диска 10, відцентрових клапанів 11, 12, 13. Гідрореактивна передача працює наступним чином. Насос 2 нагнітає гідравлічну рідину крізь трубку 3 до циліндричної камери 9 веденого диска 5, звідки та поступає до каналів 10 та виходить крізь клапани 11, 12, 13 на опорні поверхні корпуса 4, що і призводить до обертання веденого диска 5 та жорстко закріпленого на ньому веденого вала 7. Рідина відходить до насоса трубками 8. Зміна величини крутного моменту та частоти обертання відбувається наступним чином: на початку роботи рідина виходить крізь клапани 11, зі збільшенням частоти обертання відцентровий механізм закриває дальні клапани 11 та послідовно відкриває клапани 12 та 13, що призводить до збільшення частоти обертання диска. Конструкція передбачає можливість використовування електронних клапанів. Економічний ефект від впровадження пропонованого технічного рішення забезпечується за рахунок підвищення надійності, технологічності при виготовленні, меншій вартості та більшому діапазону зміни величини крутного моменту та частоти обертання. Суспільну користь від впровадження технічного рішення, що заявляється, слід очікувати за рахунок зменшення габаритів пристроїв та зниження рівня вібрації і шуму (промсанітарія) внаслідок заміни традиційних систем на гідрореактивну передачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Гідрореактивна передача, яка складається з насоса, трубки для підведення гідравлічної рідини у циліндричну камеру веденого диска, трубок для відведення гідравлічної рідини з корпусу до насоса, веденого диска з радіальними каналами, системи відцентрових клапанів, розташованих уздовж радіальних каналів, веденого вала, закріпленого на веденому диску, корпусу, яка відрізняється тим, що в ній використовується реактивний принцип для передавання крутного 1 UA 74742 U моменту (гідравлічна рідина передається у ведений диск (ротор), а з нього викидається на опорні поверхні корпусу (статору), що призводить до обертання веденого диска та закріпленого на ньому веденого валу). Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
