Перетворювач переміщення

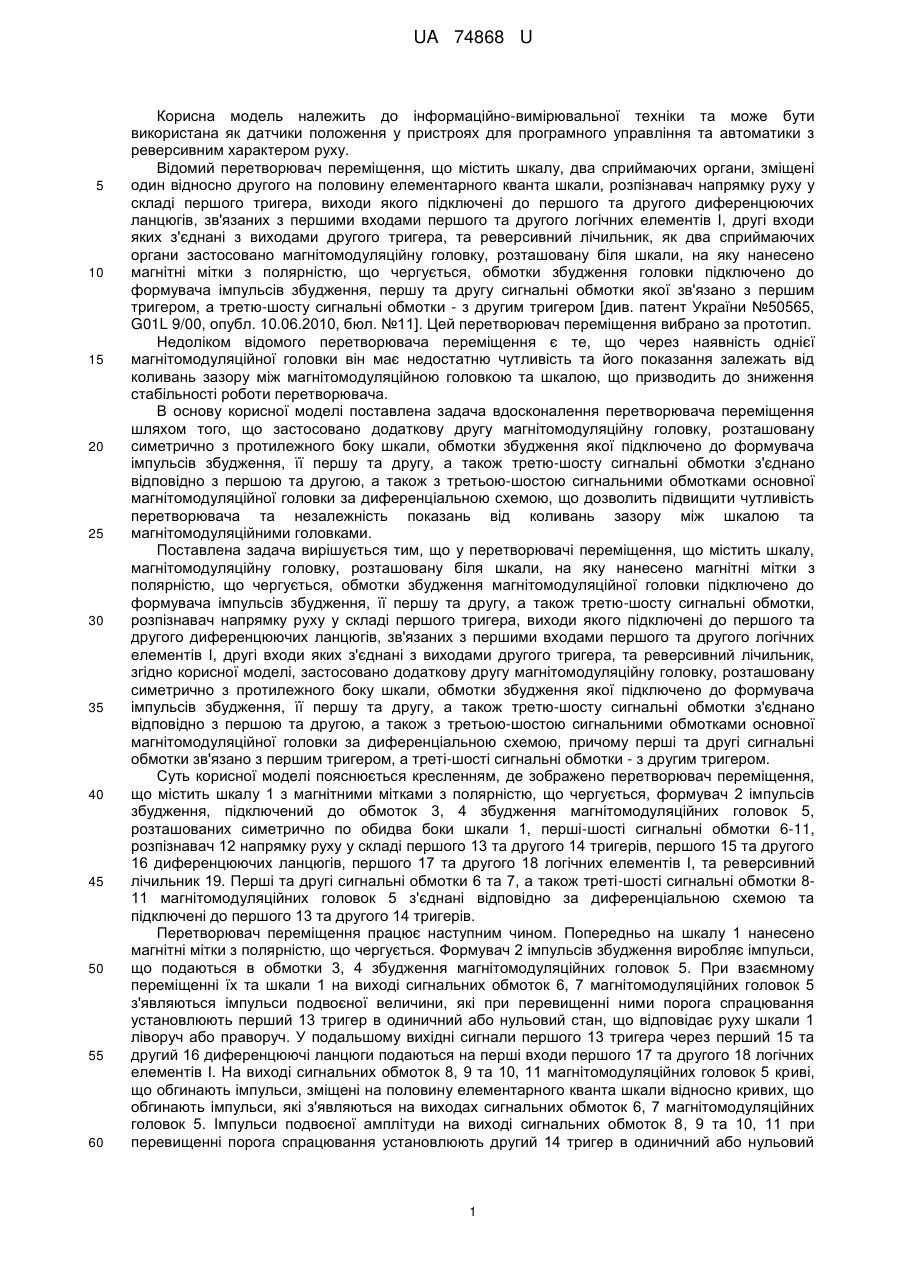

Реферат: UA 74868 U UA 74868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційно-вимірювальної техніки та може бути використана як датчики положення у пристроях для програмного управління та автоматики з реверсивним характером руху. Відомий перетворювач переміщення, що містить шкалу, два сприймаючих органи, зміщені один відносно другого на половину елементарного кванта шкали, розпізнавач напрямку руху у складі першого тригера, виходи якого підключені до першого та другого диференцюючих ланцюгів, зв'язаних з першими входами першого та другого логічних елементів І, другі входи яких з'єднані з виходами другого тригера, та реверсивний лічильник, як два сприймаючих органи застосовано магнітомодуляційну головку, розташовану біля шкали, на яку нанесено магнітні мітки з полярністю, що чергується, обмотки збудження головки підключено до формувача імпульсів збудження, першу та другу сигнальні обмотки якої зв'язано з першим тригером, а третю-шосту сигнальні обмотки - з другим тригером [див. патент України №50565, G01L 9/00, опубл. 10.06.2010, бюл. №11]. Цей перетворювач переміщення вибрано за прототип. Недоліком відомого перетворювача переміщення є те, що через наявність однієї магнітомодуляційної головки він має недостатню чутливість та його показання залежать від коливань зазору між магнітомодуляційною головкою та шкалою, що призводить до зниження стабільності роботи перетворювача. В основу корисної моделі поставлена задача вдосконалення перетворювача переміщення шляхом того, що застосовано додаткову другу магнітомодуляційну головку, розташовану симетрично з протилежного боку шкали, обмотки збудження якої підключено до формувача імпульсів збудження, її першу та другу, а також третю-шосту сигнальні обмотки з'єднано відповідно з першою та другою, а також з третьою-шостою сигнальними обмотками основної магнітомодуляційної головки за диференціальною схемою, що дозволить підвищити чутливість перетворювача та незалежність показань від коливань зазору між шкалою та магнітомодуляційними головками. Поставлена задача вирішується тим, що у перетворювачі переміщення, що містить шкалу, магнітомодуляційну головку, розташовану біля шкали, на яку нанесено магнітні мітки з полярністю, що чергується, обмотки збудження магнітомодуляційної головки підключено до формувача імпульсів збудження, її першу та другу, а також третю-шосту сигнальні обмотки, розпізнавач напрямку руху у складі першого тригера, виходи якого підключені до першого та другого диференцюючих ланцюгів, зв'язаних з першими входами першого та другого логічних елементів І, другі входи яких з'єднані з виходами другого тригера, та реверсивний лічильник, згідно корисної моделі, застосовано додаткову другу магнітомодуляційну головку, розташовану симетрично з протилежного боку шкали, обмотки збудження якої підключено до формувача імпульсів збудження, її першу та другу, а також третю-шосту сигнальні обмотки з'єднано відповідно з першою та другою, а також з третьою-шостою сигнальними обмотками основної магнітомодуляційної головки за диференціальною схемою, причому перші та другі сигнальні обмотки зв'язано з першим тригером, а треті-шості сигнальні обмотки - з другим тригером. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщення, що містить шкалу 1 з магнітними мітками з полярністю, що чергується, формувач 2 імпульсів збудження, підключений до обмоток 3, 4 збудження магнітомодуляційних головок 5, розташованих симетрично по обидва боки шкали 1, перші-шості сигнальні обмотки 6-11, розпізнавач 12 напрямку руху у складі першого 13 та другого 14 тригерів, першого 15 та другого 16 диференцюючих ланцюгів, першого 17 та другого 18 логічних елементів І, та реверсивний лічильник 19. Перші та другі сигнальні обмотки 6 та 7, а також треті-шості сигнальні обмотки 811 магнітомодуляційних головок 5 з'єднані відповідно за диференціальною схемою та підключені до першого 13 та другого 14 тригерів. Перетворювач переміщення працює наступним чином. Попередньо на шкалу 1 нанесено магнітні мітки з полярністю, що чергується. Формувач 2 імпульсів збудження виробляє імпульси, що подаються в обмотки 3, 4 збудження магнітомодуляційних головок 5. При взаємному переміщенні їх та шкали 1 на виході сигнальних обмоток 6, 7 магнітомодуляційних головок 5 з'являються імпульси подвоєної величини, які при перевищенні ними порога спрацювання установлюють перший 13 тригер в одиничний або нульовий стан, що відповідає руху шкали 1 ліворуч або праворуч. У подальшому вихідні сигнали першого 13 тригера через перший 15 та другий 16 диференцюючі ланцюги подаються на перші входи першого 17 та другого 18 логічних елементів І. На виході сигнальних обмоток 8, 9 та 10, 11 магнітомодуляційних головок 5 криві, що обгинають імпульси, зміщені на половину елементарного кванта шкали відносно кривих, що обгинають імпульси, які з'являються на виходах сигнальних обмоток 6, 7 магнітомодуляційних головок 5. Імпульси подвоєної амплітуди на виході сигнальних обмоток 8, 9 та 10, 11 при перевищенні порога спрацювання установлюють другий 14 тригер в одиничний або нульовий 1 UA 74868 U 5 стан, що відповідає руху шкали 1 ліворуч або праворуч. Вихідні сигнали другого 14 тригера подаються на другі входи першого 17 та другого 18 логічних елементів І, які пропускають на входи реверсивного лічильника 19 сигнали тільки позитивної полярності. Пропонована корисна модель забезпечить підвищення чутливості та стабільності роботи перетворювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Перетворювач переміщення, що містить шкалу, магнітомодуляційну головку, розташовану біля шкали, на яку нанесено магнітні мітки з полярністю, що чергується, обмотки збудження магнітомодуляційної головки підключено до формувача імпульсів збудження, її першу та другу, а також третю-шосту сигнальні обмотки, розпізнавач напрямку руху у складі першого тригера, виходи якого підключені до першого та другого диференціюючих ланцюгів, зв'язаних з першими входами першого та другого логічних елементів І, другі входи яких з'єднані з виходами другого тригера, та реверсивний лічильник, який відрізняється тим, що застосовано додаткову другу магнітомодуляційну головку, розташовану симетрично з протилежного боку шкали, обмотки збудження якої підключено до формувача імпульсів збудження, її першу та другу, а також третю-шосту сигнальні обмотки з'єднано відповідно з першою та другою, а також з третьоюшостою сигнальними обмотками основної магнітомодуляційної головки за диференціальною схемою, причому перші та другі сигнальні обмотки зв'язано з першим тригером, а треті-шості сигнальні обмотки - з другим тригером. 2 UA 74868 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
