Барабанна сушарка

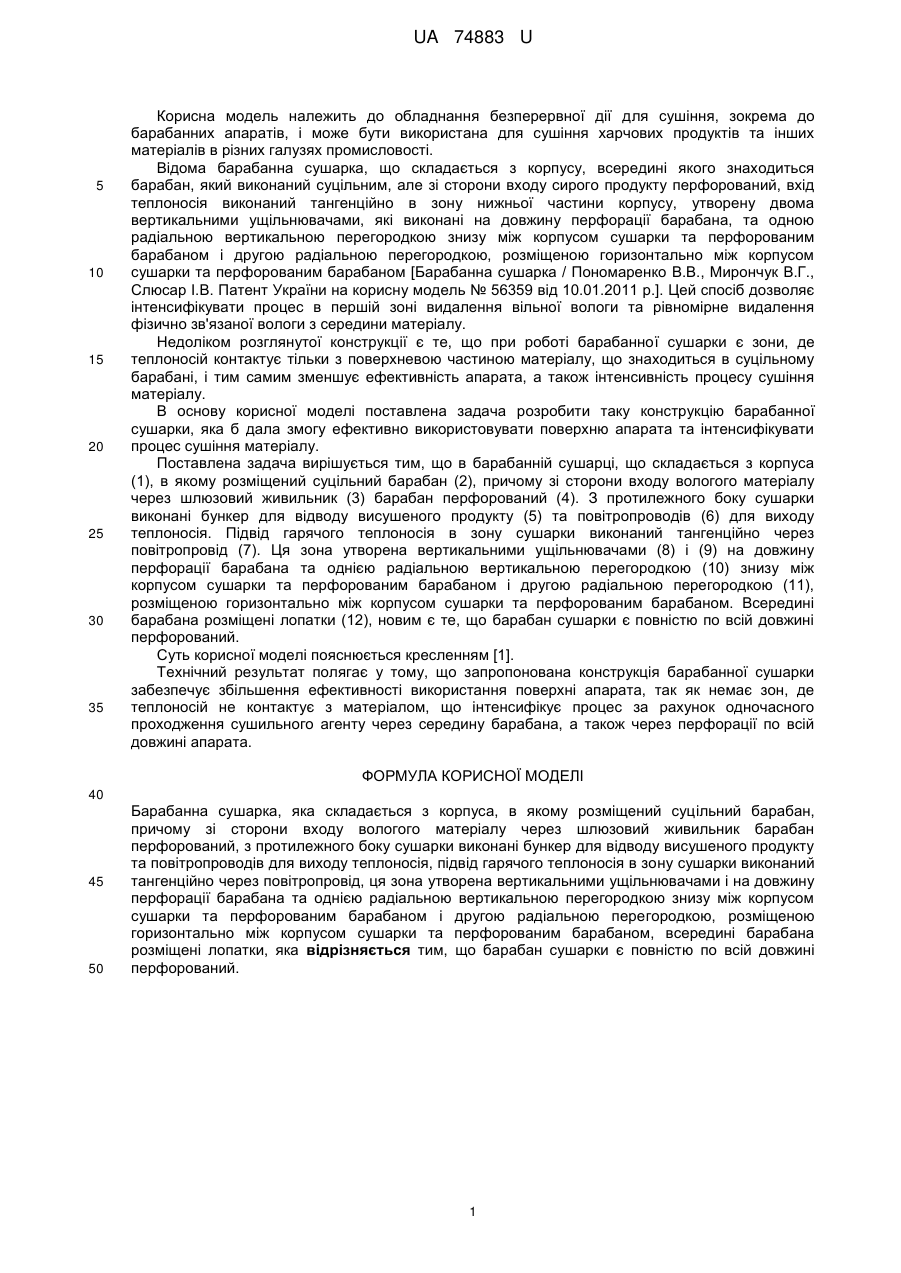

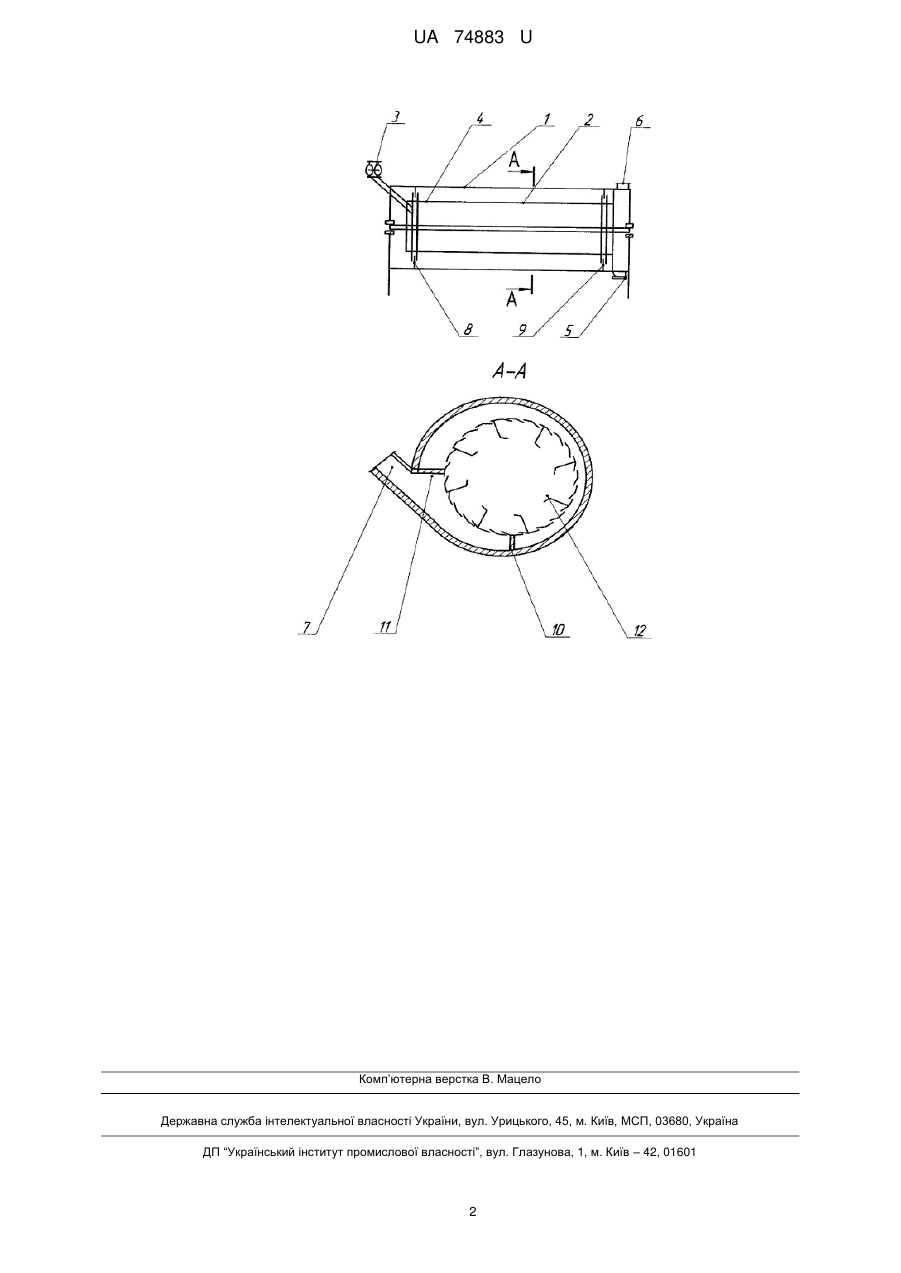

Реферат: Барабанна сушарка складається з корпуса, в якому розміщений суцільний барабан, перфорований повністю по всій довжині, шлюзовий живильник, бункер для відводу висушеного продукту та повітропроводів для виходу теплоносія, утворений вертикальними ущільнювачами та радіальними вертикальною та горизонтальною перегородками, повітропровід для підводу гарячого теплоносія в зону сушарки, всередині барабана розміщені лопатки. UA 74883 U (54) БАРАБАННА СУШАРКА UA 74883 U UA 74883 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання безперервної дії для сушіння, зокрема до барабанних апаратів, і може бути використана для сушіння харчових продуктів та інших матеріалів в різних галузях промисловості. Відома барабанна сушарка, що складається з корпусу, всередині якого знаходиться барабан, який виконаний суцільним, але зі сторони входу сирого продукту перфорований, вхід теплоносія виконаний тангенційно в зону нижньої частини корпусу, утворену двома вертикальними ущільнювачами, які виконані на довжину перфорації барабана, та одною радіальною вертикальною перегородкою знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою, розміщеною горизонтально між корпусом сушарки та перфорованим барабаном [Барабанна сушарка / Пономаренко В.В., Мирончук В.Г., Слюсар І.В. Патент України на корисну модель № 56359 від 10.01.2011 р.]. Цей спосіб дозволяє інтенсифікувати процес в першій зоні видалення вільної вологи та рівномірне видалення фізично зв'язаної вологи з середини матеріалу. Недоліком розглянутої конструкції є те, що при роботі барабанної сушарки є зони, де теплоносій контактує тільки з поверхневою частиною матеріалу, що знаходиться в суцільному барабані, і тим самим зменшує ефективність апарата, а також інтенсивність процесу сушіння матеріалу. В основу корисної моделі поставлена задача розробити таку конструкцію барабанної сушарки, яка б дала змогу ефективно використовувати поверхню апарата та інтенсифікувати процес сушіння матеріалу. Поставлена задача вирішується тим, що в барабанній сушарці, що складається з корпуса (1), в якому розміщений суцільний барабан (2), причому зі сторони входу вологого матеріалу через шлюзовий живильник (3) барабан перфорований (4). З протилежного боку сушарки виконані бункер для відводу висушеного продукту (5) та повітропроводів (6) для виходу теплоносія. Підвід гарячого теплоносія в зону сушарки виконаний тангенційно через повітропровід (7). Ця зона утворена вертикальними ущільнювачами (8) і (9) на довжину перфорації барабана та однією радіальною вертикальною перегородкою (10) знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою (11), розміщеною горизонтально між корпусом сушарки та перфорованим барабаном. Всередині барабана розміщені лопатки (12), новим є те, що барабан сушарки є повністю по всій довжині перфорований. Суть корисної моделі пояснюється кресленням [1]. Технічний результат полягає у тому, що запропонована конструкція барабанної сушарки забезпечує збільшення ефективності використання поверхні апарата, так як немає зон, де теплоносій не контактує з матеріалом, що інтенсифікує процес за рахунок одночасного проходження сушильного агенту через середину барабана, а також через перфорації по всій довжині апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Барабанна сушарка, яка складається з корпуса, в якому розміщений суцільний барабан, причому зі сторони входу вологого матеріалу через шлюзовий живильник барабан перфорований, з протилежного боку сушарки виконані бункер для відводу висушеного продукту та повітропроводів для виходу теплоносія, підвід гарячого теплоносія в зону сушарки виконаний тангенційно через повітропровід, ця зона утворена вертикальними ущільнювачами і на довжину перфорації барабана та однією радіальною вертикальною перегородкою знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою, розміщеною горизонтально між корпусом сушарки та перфорованим барабаном, всередині барабана розміщені лопатки, яка відрізняється тим, що барабан сушарки є повністю по всій довжині перфорований. 1 UA 74883 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
