Спосіб введення ліків в деревину

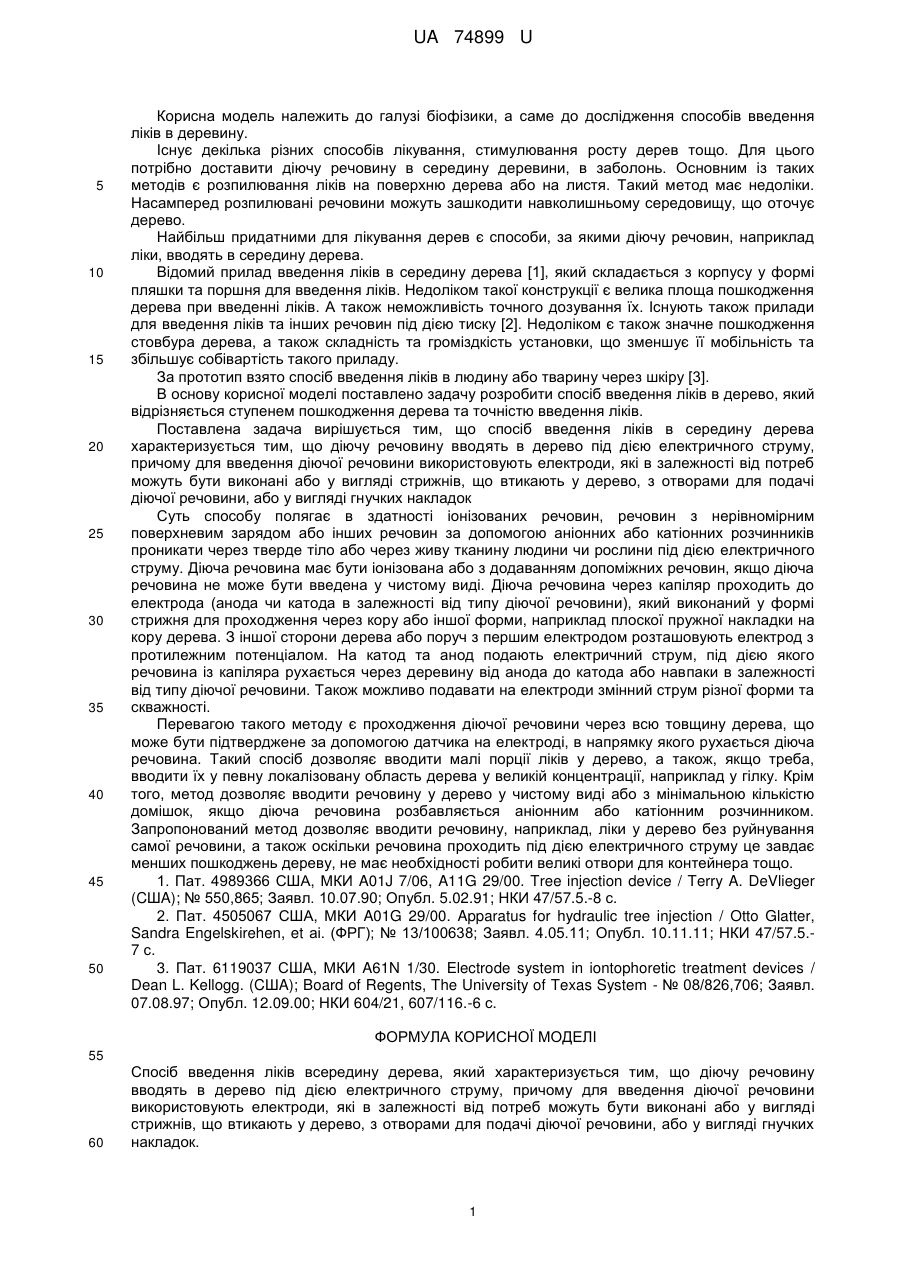

Реферат: UA 74899 U UA 74899 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі біофізики, а саме до дослідження способів введення ліків в деревину. Існує декілька різних способів лікування, стимулювання росту дерев тощо. Для цього потрібно доставити діючу речовину в середину деревини, в заболонь. Основним із таких методів є розпилювання ліків на поверхню дерева або на листя. Такий метод має недоліки. Насамперед розпилювані речовини можуть зашкодити навколишньому середовищу, що оточує дерево. Найбільш придатними для лікування дерев є способи, за якими діючу речовин, наприклад ліки, вводять в середину дерева. Відомий прилад введення ліків в середину дерева [1], який складається з корпусу у формі пляшки та поршня для введення ліків. Недоліком такої конструкції є велика площа пошкодження дерева при введенні ліків. А також неможливість точного дозування їх. Існують також прилади для введення ліків та інших речовин під дією тиску [2]. Недоліком є також значне пошкодження стовбура дерева, а також складність та громіздкість установки, що зменшує її мобільність та збільшує собівартість такого приладу. За прототип взято спосіб введення ліків в людину або тварину через шкіру [3]. В основу корисної моделі поставлено задачу розробити спосіб введення ліків в дерево, який відрізняється ступенем пошкодження дерева та точністю введення ліків. Поставлена задача вирішується тим, що спосіб введення ліків в середину дерева характеризується тим, що діючу речовину вводять в дерево під дією електричного струму, причому для введення діючої речовини використовують електроди, які в залежності від потреб можуть бути виконані або у вигляді стрижнів, що втикають у дерево, з отворами для подачі діючої речовини, або у вигляді гнучких накладок Суть способу полягає в здатності іонізованих речовин, речовин з нерівномірним поверхневим зарядом або інших речовин за допомогою аніонних або катіонних розчинників проникати через тверде тіло або через живу тканину людини чи рослини під дією електричного струму. Діюча речовина має бути іонізована або з додаванням допоміжних речовин, якщо діюча речовина не може бути введена у чистому виді. Діюча речовина через капіляр проходить до електрода (анода чи катода в залежності від типу діючої речовини), який виконаний у формі стрижня для проходження через кору або іншої форми, наприклад плоскої пружної накладки на кору дерева. З іншої сторони дерева або поруч з першим електродом розташовують електрод з протилежним потенціалом. На катод та анод подають електричний струм, під дією якого речовина із капіляра рухається через деревину від анода до катода або навпаки в залежності від типу діючої речовини. Також можливо подавати на електроди змінний струм різної форми та скважності. Перевагою такого методу є проходження діючої речовини через всю товщину дерева, що може бути підтверджене за допомогою датчика на електроді, в напрямку якого рухається діюча речовина. Такий спосіб дозволяє вводити малі порції ліків у дерево, а також, якщо треба, вводити їх у певну локалізовану область дерева у великій концентрації, наприклад у гілку. Крім того, метод дозволяє вводити речовину у дерево у чистому виді або з мінімальною кількістю домішок, якщо діюча речовина розбавляється аніонним або катіонним розчинником. Запропонований метод дозволяє вводити речовину, наприклад, ліки у дерево без руйнування самої речовини, а також оскільки речовина проходить під дією електричного струму це завдає менших пошкоджень дереву, не має необхідності робити великі отвори для контейнера тощо. 1. Пат. 4989366 США, МКИ A01J 7/06, A11G 29/00. Tree injection device / Terry A. DeVlieger (CШA); № 550,865; Заявл. 10.07.90; Опубл. 5.02.91; НКИ 47/57.5.-8 с. 2. Пат. 4505067 США, МКИ A01G 29/00. Apparatus for hydraulic tree injection / Otto Glatter, Sandra Engelskirehen, et аі. (ФРГ); № 13/100638; Заявл. 4.05.11; Опубл. 10.11.11; НКИ 47/57.5.7 с. 3. Пат. 6119037 США, МКИ A61N 1/30. Electrode system in iontophoretic treatment devices / Dean L. Kellogg. (CШA); Board of Regents, The University of Texas System - № 08/826,706; Заявл. 07.08.97; Опубл. 12.09.00; НКИ 604/21, 607/116.-6 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб введення ліків всередину дерева, який характеризується тим, що діючу речовину вводять в дерево під дією електричного струму, причому для введення діючої речовини використовують електроди, які в залежності від потреб можуть бути виконані або у вигляді стрижнів, що втикають у дерево, з отворами для подачі діючої речовини, або у вигляді гнучких накладок. 1 UA 74899 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
