Вогнетривка маса для з’єднання керамічних виробів
Номер патенту: 74931
Опубліковано: 12.11.2012
Автори: Бродецький Ігор Леонідович, Троцан Анатолій Іванович, Гребенок Тетяна Петрівна, Дубовик Тетяна Василівна, Іценко Анатолій Іванович
Формула / Реферат
Вогнетривка маса для з'єднання керамічних виробів, що включає нітрид бору, нітрид алюмінію та зв'язуюче, яка відрізняється тим, що вона додатково містить оксид ітрію, а як зв'язуюче - гідроксохромат алюмінію в такому співвідношенні компонентів, мас. %:
гідроксохромат алюмінію
20-28
нітрид алюмінію
15-25
оксид ітрію
10-20
нітрид бору
решта.
Текст

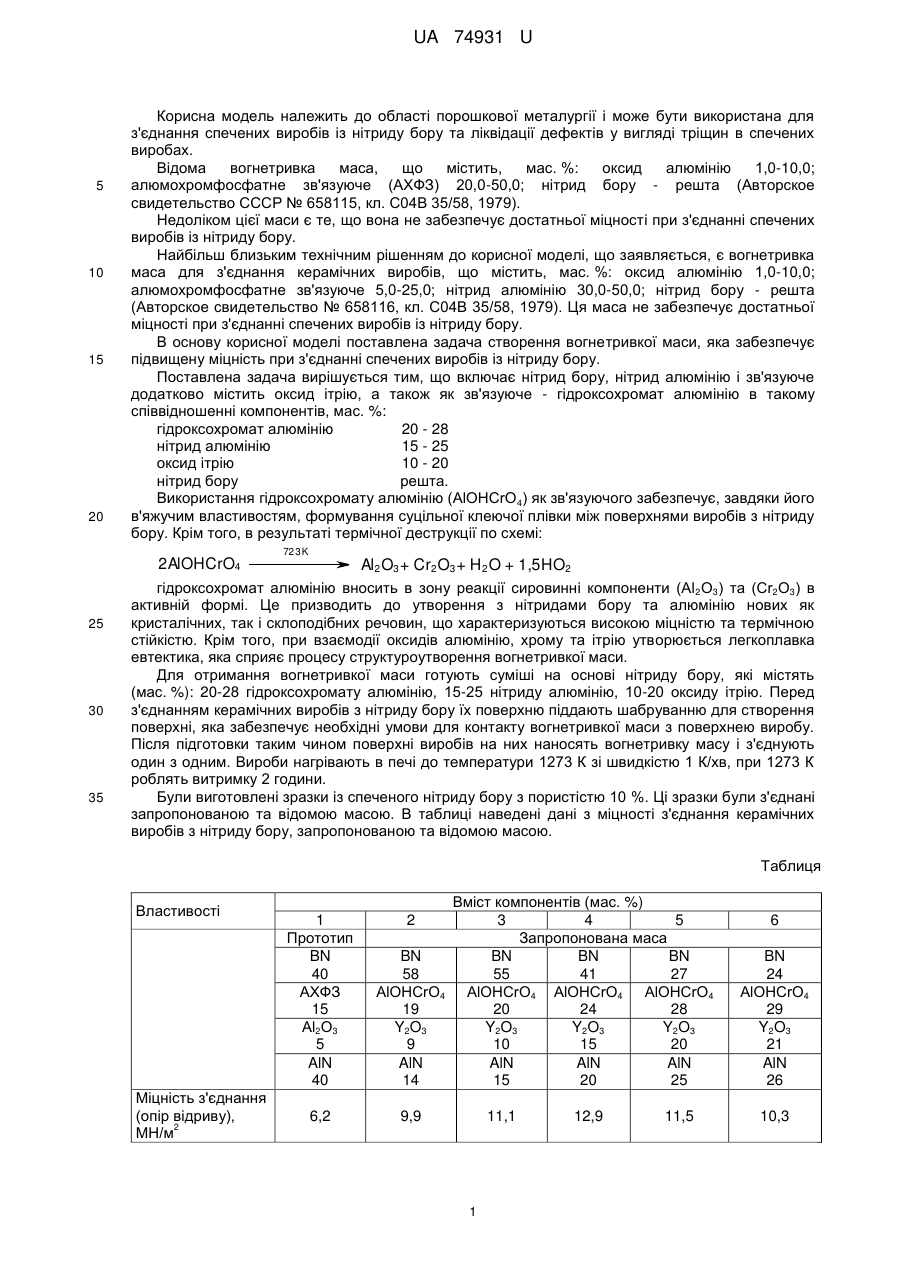

Реферат: Вогнетривка маса для з'єднання керамічних виробів з нітриду бору включає нітрид бору, нітрид алюмінію та зв'язуюче. Додатково містить оксид ітрію, а як зв'язуюче - гідроксохромат алюмінію. UA 74931 U (54) ВОГНЕТРИВКА МАСА ДЛЯ З'ЄДНАННЯ КЕРАМІЧНИХ ВИРОБІВ UA 74931 U UA 74931 U 5 10 15 20 Корисна модель належить до області порошкової металургії і може бути використана для з'єднання спечених виробів із нітриду бору та ліквідації дефектів у вигляді тріщин в спечених виробах. Відома вогнетривка маса, що містить, мас. %: оксид алюмінію 1,0-10,0; алюмохромфосфатне зв'язуюче (АХФЗ) 20,0-50,0; нітрид бору - решта (Авторское свидетельство СССР № 658115, кл. С04В 35/58, 1979). Недоліком цієї маси є те, що вона не забезпечує достатньої міцності при з'єднанні спечених виробів із нітриду бору. Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є вогнетривка маса для з'єднання керамічних виробів, що містить, мас. %: оксид алюмінію 1,0-10,0; алюмохромфосфатне зв'язуюче 5,0-25,0; нітрид алюмінію 30,0-50,0; нітрид бору - решта (Авторское свидетельство № 658116, кл. С04В 35/58, 1979). Ця маса не забезпечує достатньої міцності при з'єднанні спечених виробів із нітриду бору. В основу корисної моделі поставлена задача створення вогнетривкої маси, яка забезпечує підвищену міцність при з'єднанні спечених виробів із нітриду бору. Поставлена задача вирішується тим, що включає нітрид бору, нітрид алюмінію і зв'язуюче додатково містить оксид ітрію, а також як зв'язуюче - гідроксохромат алюмінію в такому співвідношенні компонентів, мас. %: гідроксохромат алюмінію 20 - 28 нітрид алюмінію 15 - 25 оксид ітрію 10 - 20 нітрид бору решта. Використання гідроксохромату алюмінію (АlOНСrO4) як зв'язуючого забезпечує, завдяки його в'яжучим властивостям, формування суцільної клеючої плівки між поверхнями виробів з нітриду бору. Крім того, в результаті термічної деструкції по схемі: 2AlOHCrO4 25 30 35 723K Al2 O3 + Cr2 O3 + H2 O + 1,5HO2 гідроксохромат алюмінію вносить в зону реакції сировинні компоненти (Аl 2О3) та (Сr2О3) в активній формі. Це призводить до утворення з нітридами бору та алюмінію нових як кристалічних, так і склоподібних речовин, що характеризуються високою міцністю та термічною стійкістю. Крім того, при взаємодії оксидів алюмінію, хрому та ітрію утворюється легкоплавка евтектика, яка сприяє процесу структуроутворення вогнетривкої маси. Для отримання вогнетривкої маси готують суміші на основі нітриду бору, які містять (мас. %): 20-28 гідроксохромату алюмінію, 15-25 нітриду алюмінію, 10-20 оксиду ітрію. Перед з'єднанням керамічних виробів з нітриду бору їх поверхню піддають шабруванню для створення поверхні, яка забезпечує необхідні умови для контакту вогнетривкої маси з поверхнею виробу. Після підготовки таким чином поверхні виробів на них наносять вогнетривку масу і з'єднують один з одним. Вироби нагрівають в печі до температури 1273 К зі швидкістю 1 К/хв, при 1273 К роблять витримку 2 години. Були виготовлені зразки із спеченого нітриду бору з пористістю 10 %. Ці зразки були з'єднані запропонованою та відомою масою. В таблиці наведені дані з міцності з'єднання керамічних виробів з нітриду бору, запропонованою та відомою масою. Таблиця Властивості Міцність з'єднання (опір відриву), 2 МН/м 1 Прототип BN 40 АХФЗ 15 Аl2О3 5 AlN 40 6,2 Вміст компонентів (мас. %) 3 4 5 Запропонована маса BN BN BN BN 58 55 41 27 АlOНСrO4 АlOНСrO4 АlOНСrO4 АlOНСrO4 19 20 24 28 Y2O3 Y2O3 Y2O3 Y2O3 9 10 15 20 AlN AlN AlN AlN 14 15 20 25 2 9,9 11,1 1 12,9 11,5 6 BN 24 АlOНСrO4 29 Y2O3 21 AlN 26 10,3 UA 74931 U 5 Як видно з таблиці, запропонована вогнетривка маса утворює більш міцне з'єднання матеріалів з нітриду бору, ніж відома. Кількість зв'язуючого в вогнетривкій масі не повинна бути меншою, ніж 20 мас. %, тому що в такому випадку вироби з нітриду бору недостатньо змочуються масою, що призводить до утворення "сухих" контактів і, як наслідок, до зниження міцності з'єднання. При вмісті зв'язуючого в вогнетривкій масі понад 28 мас. % спостерігається збільшення пористості, що призводить до зниження міцності з'єднання. Промислова придатність корисної моделі полягає в тому, що вона може бути використана для з'єднання спечених виробів із нітриду бору та ліквідації дефектів у вигляді тріщин в спечених виробах. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Вогнетривка маса для з'єднання керамічних виробів, що включає нітрид бору, нітрид алюмінію та зв'язуюче, яка відрізняється тим, що вона додатково містить оксид ітрію, а як зв'язуюче гідроксохромат алюмінію в такому співвідношенні компонентів, мас. %: гідроксохромат алюмінію 20-28 нітрид алюмінію 15-25 оксид ітрію 10-20 нітрид бору решта. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRefractory mass for binding of ceramic products
Автори англійськоюItsenko Anatolii Ivanovych, Dubovyk Tetiana Vasylivna, Hrebenok Tetiana Petrivna, Trotsan Anatolii Ivanovych, Brodetskyi Ihor Leonidovych
Назва патенту російськоюОгнеупорная масса для соединения керамических изделий
Автори російськоюИценко Анатолий Иванович, Дубовик Татьяна Васильевна, Гребенок Татьяна Петровна, Троцан Анатолий Иванович, Бродецкий Игорь Леонидович
МПК / Мітки
МПК: C04B 35/38
Мітки: виробів, маса, керамічних, з'єднання, вогнетривка
