Спосіб контролю характеру вкраплень корисного компонента у потоці руди на конвеєрі

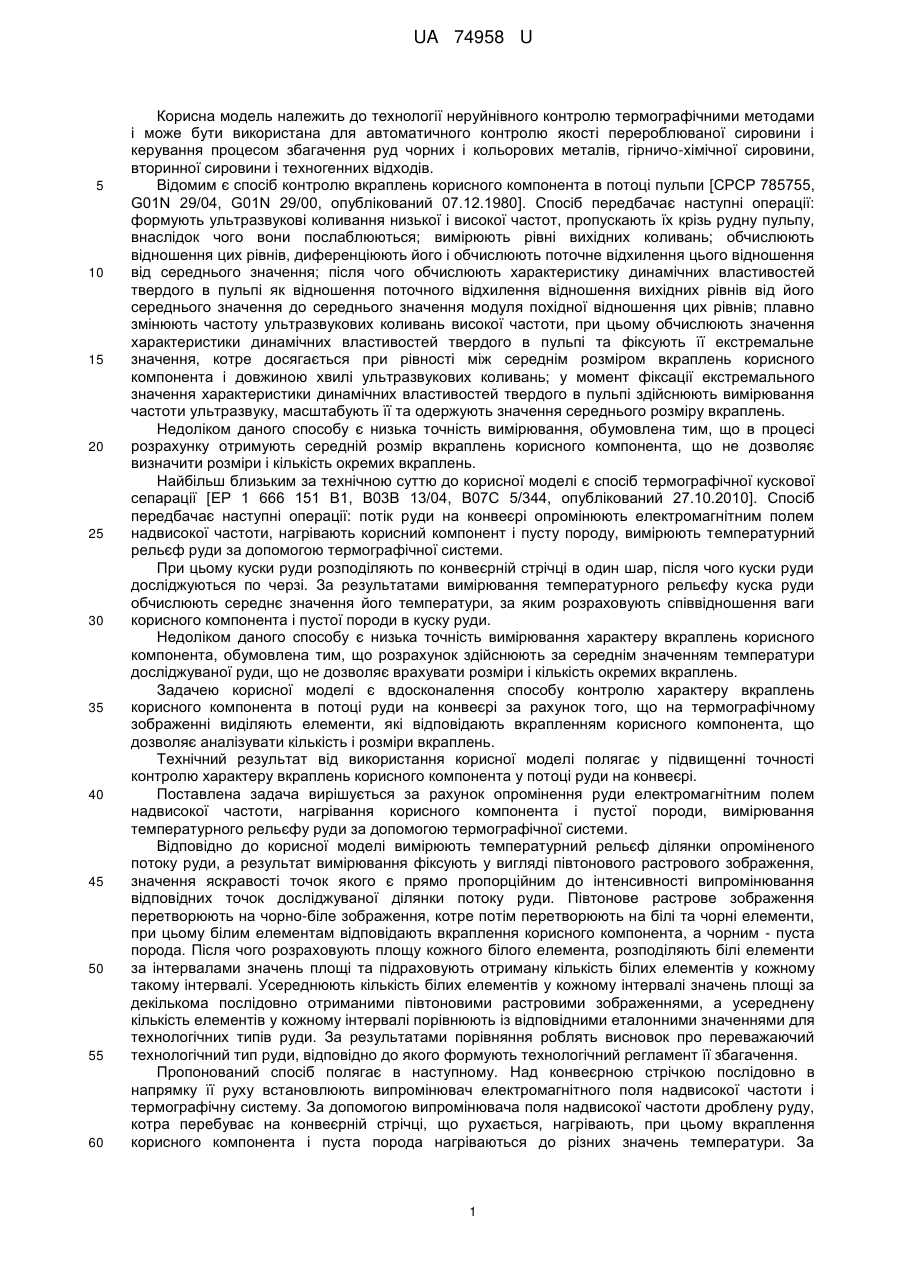

Реферат: Спосіб термографічного контролю характеру вкраплень корисного компонента у потоці руди на конвеєрі включає опромінення руди електромагнітним полем надвисокої частоти, нагрівання корисного компонента і пустої породи, вимірювання температурного рельєфу руди за допомогою термографічної системи. Результат вимірювання фіксують у вигляді півтонового растрового зображення, далі його перетворюють на чорно-біле зображення, після чого перетворюють на білі і чорні елементи, далі розраховують площу кожного білого елемента, розподіляють білі елементи за інтервалами значень площі та підраховують отриману кількість білих елементів у кожному такому інтервалі, після чого порівнюють із відповідними еталонними значеннями, за результатами порівняння роблять висновок про переважаючий технологічний тип руди, відповідно до якого формують технологічний регламент її збагачення. UA 74958 U (54) СПОСІБ КОНТРОЛЮ ХАРАКТЕРУ ВКРАПЛЕНЬ КОРИСНОГО КОМПОНЕНТА У ПОТОЦІ РУДИ НА КОНВЕЄРІ UA 74958 U UA 74958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології неруйнівного контролю термографічними методами і може бути використана для автоматичного контролю якості перероблюваної сировини і керування процесом збагачення руд чорних і кольорових металів, гірничо-хімічної сировини, вторинної сировини і техногенних відходів. Відомим є спосіб контролю вкраплень корисного компонента в потоці пульпи [СРСР 785755, G01N 29/04, G01N 29/00, опублікований 07.12.1980]. Спосіб передбачає наступні операції: формують ультразвукові коливання низької і високої частот, пропускають їх крізь рудну пульпу, внаслідок чого вони послаблюються; вимірюють рівні вихідних коливань; обчислюють відношення цих рівнів, диференціюють його і обчислюють поточне відхилення цього відношення від середнього значення; після чого обчислюють характеристику динамічних властивостей твердого в пульпі як відношення поточного відхилення відношення вихідних рівнів від його середнього значення до середнього значення модуля похідної відношення цих рівнів; плавно змінюють частоту ультразвукових коливань високої частоти, при цьому обчислюють значення характеристики динамічних властивостей твердого в пульпі та фіксують її екстремальне значення, котре досягається при рівності між середнім розміром вкраплень корисного компонента і довжиною хвилі ультразвукових коливань; у момент фіксації екстремального значення характеристики динамічних властивостей твердого в пульпі здійснюють вимірювання частоти ультразвуку, масштабують її та одержують значення середнього розміру вкраплень. Недоліком даного способу є низька точність вимірювання, обумовлена тим, що в процесі розрахунку отримують середній розмір вкраплень корисного компонента, що не дозволяє визначити розміри і кількість окремих вкраплень. Найбільш близьким за технічною суттю до корисної моделі є спосіб термографічної кускової сепарації [ЕР 1 666 151 В1, В03В 13/04, В07С 5/344, опублікований 27.10.2010]. Спосіб передбачає наступні операції: потік руди на конвеєрі опромінюють електромагнітним полем надвисокої частоти, нагрівають корисний компонент і пусту породу, вимірюють температурний рельєф руди за допомогою термографічної системи. При цьому куски руди розподіляють по конвеєрній стрічці в один шар, після чого куски руди досліджуються по черзі. За результатами вимірювання температурного рельєфу куска руди обчислюють середнє значення його температури, за яким розраховують співвідношення ваги корисного компонента і пустої породи в куску руди. Недоліком даного способу є низька точність вимірювання характеру вкраплень корисного компонента, обумовлена тим, що розрахунок здійснюють за середнім значенням температури досліджуваної руди, що не дозволяє врахувати розміри і кількість окремих вкраплень. Задачею корисної моделі є вдосконалення способу контролю характеру вкраплень корисного компонента в потоці руди на конвеєрі за рахунок того, що на термографічному зображенні виділяють елементи, які відповідають вкрапленням корисного компонента, що дозволяє аналізувати кількість і розміри вкраплень. Технічний результат від використання корисної моделі полягає у підвищенні точності контролю характеру вкраплень корисного компонента у потоці руди на конвеєрі. Поставлена задача вирішується за рахунок опромінення руди електромагнітним полем надвисокої частоти, нагрівання корисного компонента і пустої породи, вимірювання температурного рельєфу руди за допомогою термографічної системи. Відповідно до корисної моделі вимірюють температурний рельєф ділянки опроміненого потоку руди, а результат вимірювання фіксують у вигляді півтонового растрового зображення, значення яскравості точок якого є прямо пропорційним до інтенсивності випромінювання відповідних точок досліджуваної ділянки потоку руди. Півтонове растрове зображення перетворюють на чорно-біле зображення, котре потім перетворюють на білі та чорні елементи, при цьому білим елементам відповідають вкраплення корисного компонента, а чорним - пуста порода. Після чого розраховують площу кожного білого елемента, розподіляють білі елементи за інтервалами значень площі та підраховують отриману кількість білих елементів у кожному такому інтервалі. Усереднюють кількість білих елементів у кожному інтервалі значень площі за декількома послідовно отриманими півтоновими растровими зображеннями, а усереднену кількість елементів у кожному інтервалі порівнюють із відповідними еталонними значеннями для технологічних типів руди. За результатами порівняння роблять висновок про переважаючий технологічний тип руди, відповідно до якого формують технологічний регламент її збагачення. Пропонований спосіб полягає в наступному. Над конвеєрною стрічкою послідовно в напрямку її руху встановлюють випромінювач електромагнітного поля надвисокої частоти і термографічну систему. За допомогою випромінювача поля надвисокої частоти дроблену руду, котра перебуває на конвеєрній стрічці, що рухається, нагрівають, при цьому вкраплення корисного компонента і пуста порода нагріваються до різних значень температури. За 1 UA 74958 U 5 10 15 допомогою термографічної системи вимірюють температурний рельєф ділянки опроміненого потоку руди. Результат вимірювання фіксують у вигляді півтонового растрового зображення, значення яскравості точок якого є прямо пропорційним до інтенсивності випромінювання відповідних точок досліджуваної ділянки потоку руди. Півтонове термографічне зображення піддають обробці і відновленню для усунення спотворень і шумів. Потім, півтонове растрове зображення перетворюють на чорно-біле зображення, а отримане чорно-біле зображення перетворюють на білі та чорні елементи, що є зв'язними областями точок зображення, при цьому білі елементи відповідають вкрапленням корисного компонента, а чорні - пустій породі. Розраховують площу кожного білого елемента, розподіляють білі елементи за інтервалами значень площі та підраховують отриману кількість елементів у кожному такому інтервалі. Усереднюють кількість білих елементів у кожному інтервалі значень площі за декількох послідовно отриманими півтоновими растровими зображеннями. Отриману усереднену кількість елементів у кожному інтервалі порівнюють із відповідними еталонними значеннями для технологічних типів руди. За результатами порівняння роблять висновок про переважаючий технологічний тип руди, відповідно до якого формують технологічний регламент її збагачення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 Спосіб термографічного контролю характеру вкраплень корисного компонента у потоці руди на конвеєрі, що включає опромінення руди електромагнітним полем надвисокої частоти, нагрівання корисного компонента і пустої породи, вимірювання температурного рельєфу руди за допомогою термографічної системи, який відрізняється тим, що вимірюють температурний рельєф ділянки опроміненого потоку руди, результат вимірювання фіксують у вигляді півтонового растрового зображення, значення яскравості точок якого є прямо пропорційним до інтенсивності випромінювання відповідних точок досліджуваної ділянки потоку руди, після чого півтонове растрове зображення перетворюють на чорно-біле зображення, котре перетворюють на білі і чорні елементи, при цьому білим елементам відповідають вкраплення корисного компонента, а чорним - пуста порода, після чого розраховують площу кожного білого елемента, розподіляють білі елементи за інтервалами значень площі та підраховують отриману кількість білих елементів у кожному такому інтервалі, після чого усереднюють кількість білих елементів у кожному інтервалі значень площі за декількома послідовно отриманими півтоновими растровими зображеннями, а усереднену кількість елементів у кожному інтервалі порівнюють із відповідними еталонними значеннями для технологічних типів руди, за результатами порівняння роблять висновок про переважаючий технологічний тип руди, відповідно до якого формують технологічний регламент її збагачення. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
