Багатопромінева лбх о-типу
Номер патенту: 7500
Опубліковано: 29.09.1995
Автори: Перекупко Вадим Олександрович, Аганін Вадим Миколайович, Васютін Віктор Дмитрович
Формула / Реферат
1. Многолучевая ЛБВ O-типа, содержащая замедляющую систему типа цепочки связанных с выходной секцией резонаторов, диафрагмы в которых выполнены с одной щелью связи и периферийными отверстиями для пролета электронов, отличающаяся тем, что, с целью улучшения спектральных характеристик за счет повышения устойчивости к самовозбуждению на обратной волне на виде колебаний ТМ110, замедляющая система содержит, по крайней мере один участок длиной L, выполненный таким образом, что щели связи в соседних диафрагмах имеют азимутальный сдвиг на угол а, кратный угловому шагу расположения периферийных отверстий для пролета электронов, а остальная ее часть выполнена с азимутальным сдвигом щелей связи на 180°, при этом выполнены условия:
где Ln - полная длина замедляющей системы, м.
2. ЛБВ по п. 1, отличающаяся тем, что, с целью повышения КПД и коэффициентаусиления, участок замедляющей системы со сдвигом щелей связи на угол а, расположен на выходе замедляющей системы, при этом выполнено условие:
где Lвых - длина выходной секции замедляющей структуры, м.
Текст

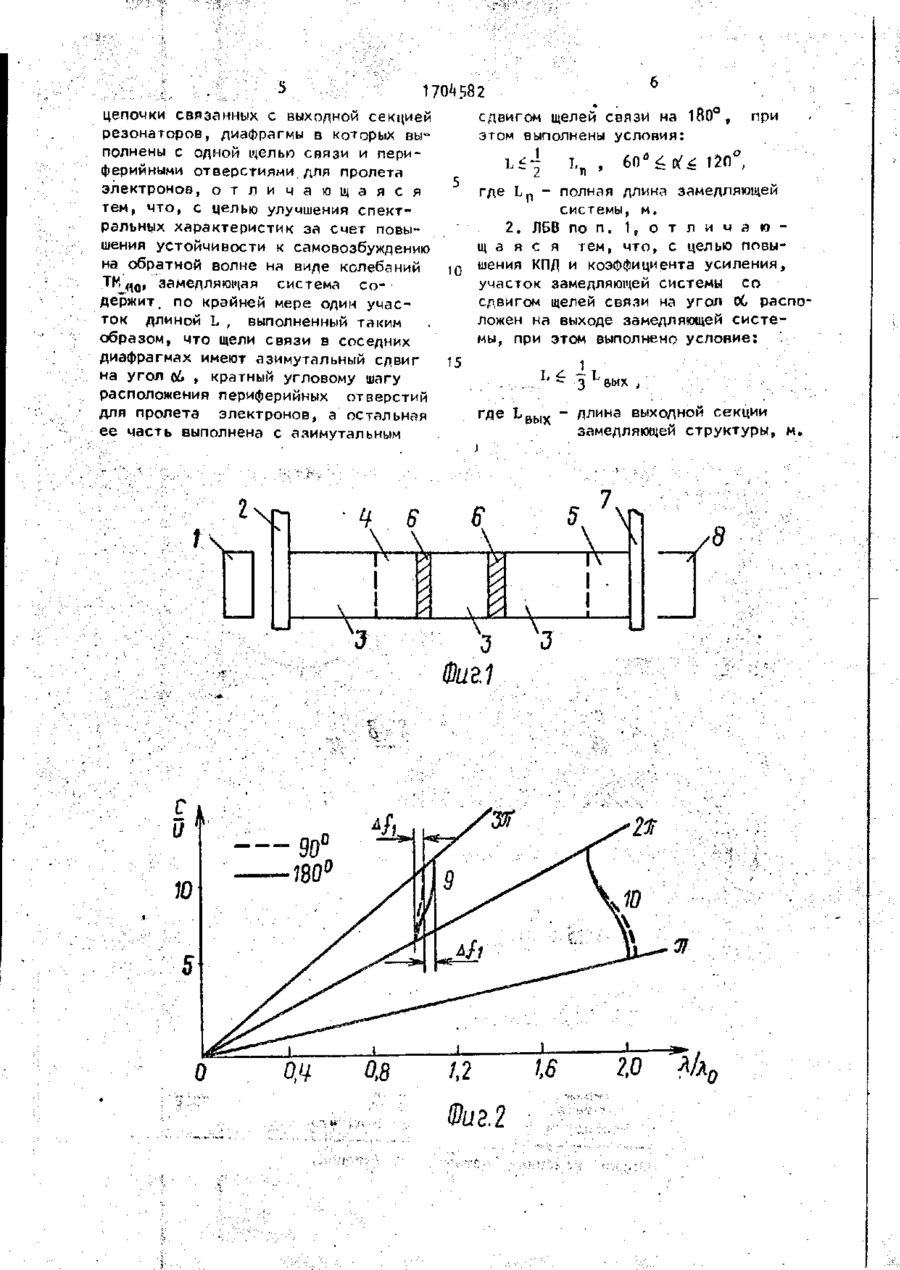

ДЛЯ СЛУЖ! ЬИОГО ПОЛЬЗОВАНИЯ JK3 № Щ СОЮЗ СОВЕТСКИХ СОЦИАЛМСТИЧЁСНИК РЕСПУБЛИК 1 ( 5 1 ) 5 Н 01 J ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР * Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) ^6808^40/21 (22) 18.0*1.89 (72) В.Н.Аганин, В.Д.Васютин и В.А.Перекупко (53) 621.385.6 (П8Р.Р) (56) Ї . Патент США N 301004*7, * кл.315-35, опублик.1961. 2. Авторское свидетельство СССР УР 70689 і *, к л . Н 01 J 2 3 / 0 0 , 07.09.79, (54) МНОГОЛУЧЕВАЯ ЛБВ 0-ТИПА I (57) Изобретение относится к электронному приборостроению, а более конкретно - к электронным многолучевым приборам 0-типа. Целью изобретения является улучшение спектральных характеристик за счет повышения устойчивости к самовозбужде Изобретение относится к электронному приборостроению, а более конкретно - к электронным многолучевым приборам 0-типа. Цель изобретения - улучшение спектральных характеристик з* счет повышения устойчивости к самовозбуждению на обратной волне на виде колебаний Т М ^ 0 . При достижении этой цели удается одновременно обеспечить достаточно высокие коэффициент усиления и КПД, На фиг. 1 приведена схематически конструкция ЛБВ; на фиг.2 приведены дисперсные характеристики замедляющей системы (ЗС) типа диафрагмирсчанный волновод; ыа
ДивитисяДодаткова інформація
Назва патенту англійськоюMultibeam o-type travelling-wave tube
Автори англійськоюAhanin Vadym Mykolaiovych, Vasiutin Viktor Dmytrovych, Perekupko Vadym Oleksandrovych
Назва патенту російськоюМноголучевая лбв о-типа
Автори російськоюАганин Вадим Николаевич, Васютин Виктор Дмитриевич, Перекупко Вадим Александрович
МПК / Мітки
МПК: H01J 25/00
Мітки: лбх, багатопромінева, о-типу
