Автоматична лінія супутникового типу
Номер патенту: 5025
Опубліковано: 28.12.1994
Автори: Волохович Олександр Євгенович, Журавльов Анатолій Юхимович, Остреров Віктор Миколайович, Кадиш Ісаак Євєлєвич, Сойфер Ромен Давідович, Бараб-Тарле Матусь Єлев, Смелянський Віктор Маркович
Формула / Реферат
1. Автоматическая линия спутникового типа, содержащая установленные по ходу технологического процесса станки, двурукие портальные роботы и двуручьевой конвейер для перемещения спутников под детали, отличающаяся тем, что, с целью упрощения конструкции линии, каждый спутник снабжен вертикальными щеками с призматическими ложементами под детали и отверстиями, а захваты каждой разгружающей руки портальных роботов - скалками, установленными с возможностью взаимодействия с упомянутыми отверстиями в вертикальных щеках.
2. Автоматическая линия по п. 1, отличающаяся тем, что на каждой скалке захвата выполнена проточка, превышающая по ширине толщину щеки спутника.
Текст

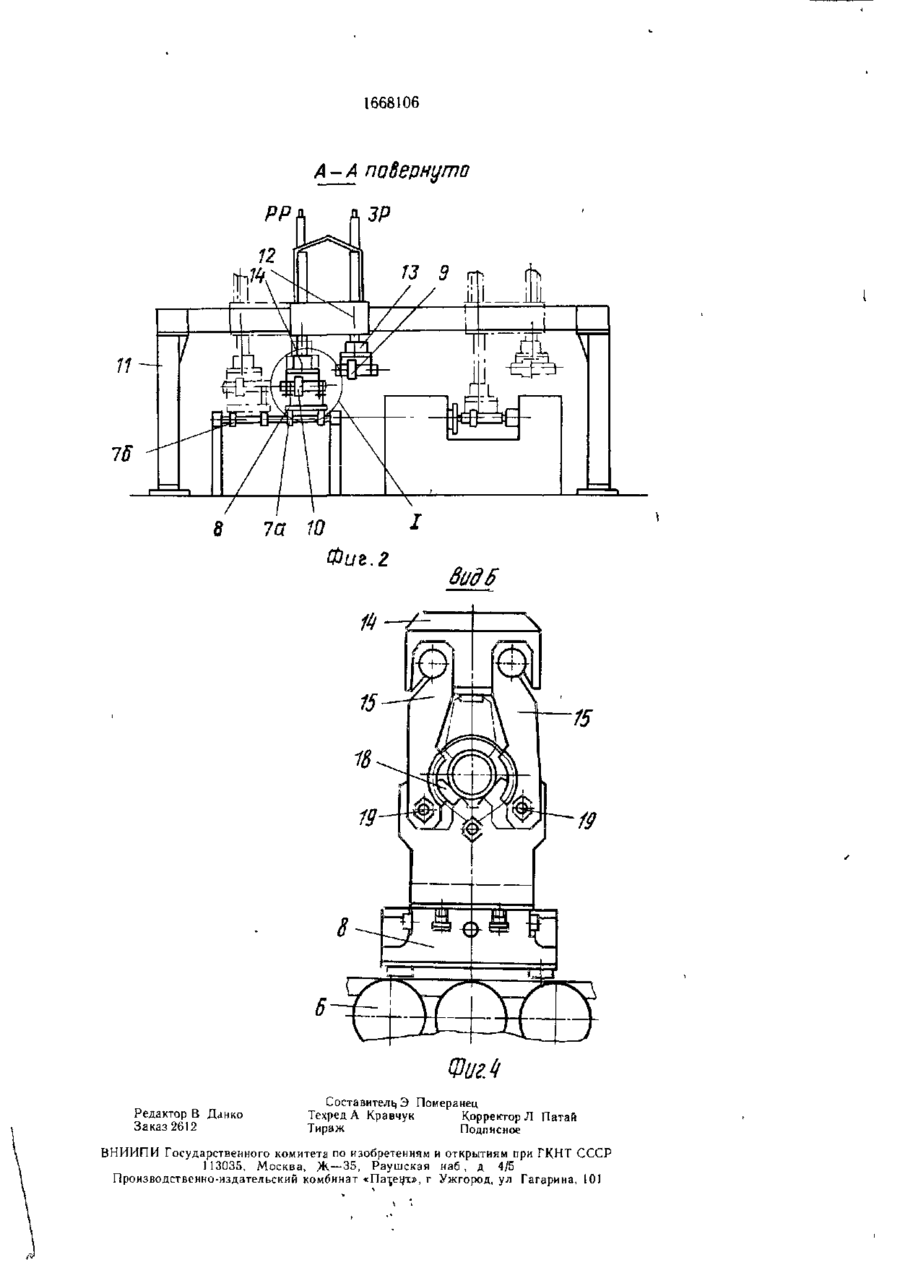

Изобретение относится к станкостроению Целью изобретения является упрощение автоматической линии спутникового типа Для этого каждый спутник снабжен вертикальными щеками 18 с призматическими ложементами под детали и отверстиями, а захваты 15 портальных роботов — скалками 19, установленными с возможностью взаимодействия с упомянутыми отверстиями в вертикальных щеках На каждой скалке выполнена проточка 20, превышающая по ширине толщину щеки спутника Работает линия следующим образом При взятии детали роботом скалки 19 устанавливаются на уровне отверстий в щеках 18 спутника Затем захват 15 совершает боковое смещение При этом скалки входят в отверстие щек 18 и при подъеме детали фиксируются посредством кольцевой проточки 20 1 з п ф-лы, 4 ил
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomated line of pallet type
Автори англійськоюSoifer Romen Davydovych, Ostrerov Victor Mykolaiovych, Barab-Tarle Matus Yelev, Kadysh Isaak Yevielievych, Zhuravliov Anatolii Yukhymovych, Smelianskyi Victor Markovych, Volokhovych Oleksandr Yevhenovych
Назва патенту російськоюАвтоматическая линия спутникового типа
Автори російськоюСойфер Ромен Давидович, Остреров Виктор Николаевич, Бараб-Тарле Матусь Елев, Кадиш Исаак Евелевич, Журавлев Анатолий Ефимович, Смелянский Виктор Маркович, Волохович Александр Евгеньевич
МПК / Мітки
МПК: B23Q 41/02
Мітки: супутникового, типу, автоматична, лінія
