Спосіб виготовлення електрокерованого рідкокристалічного поляризатора

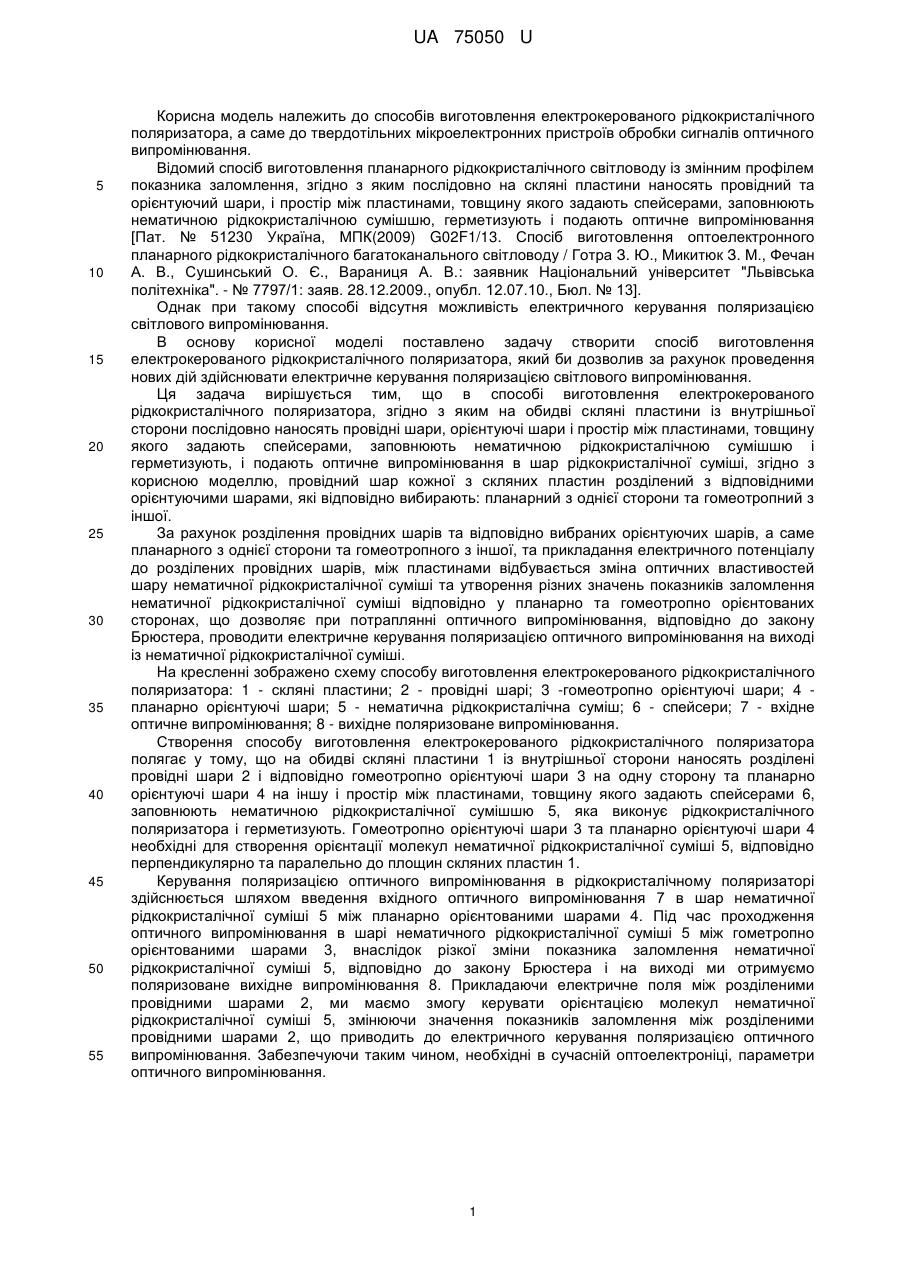

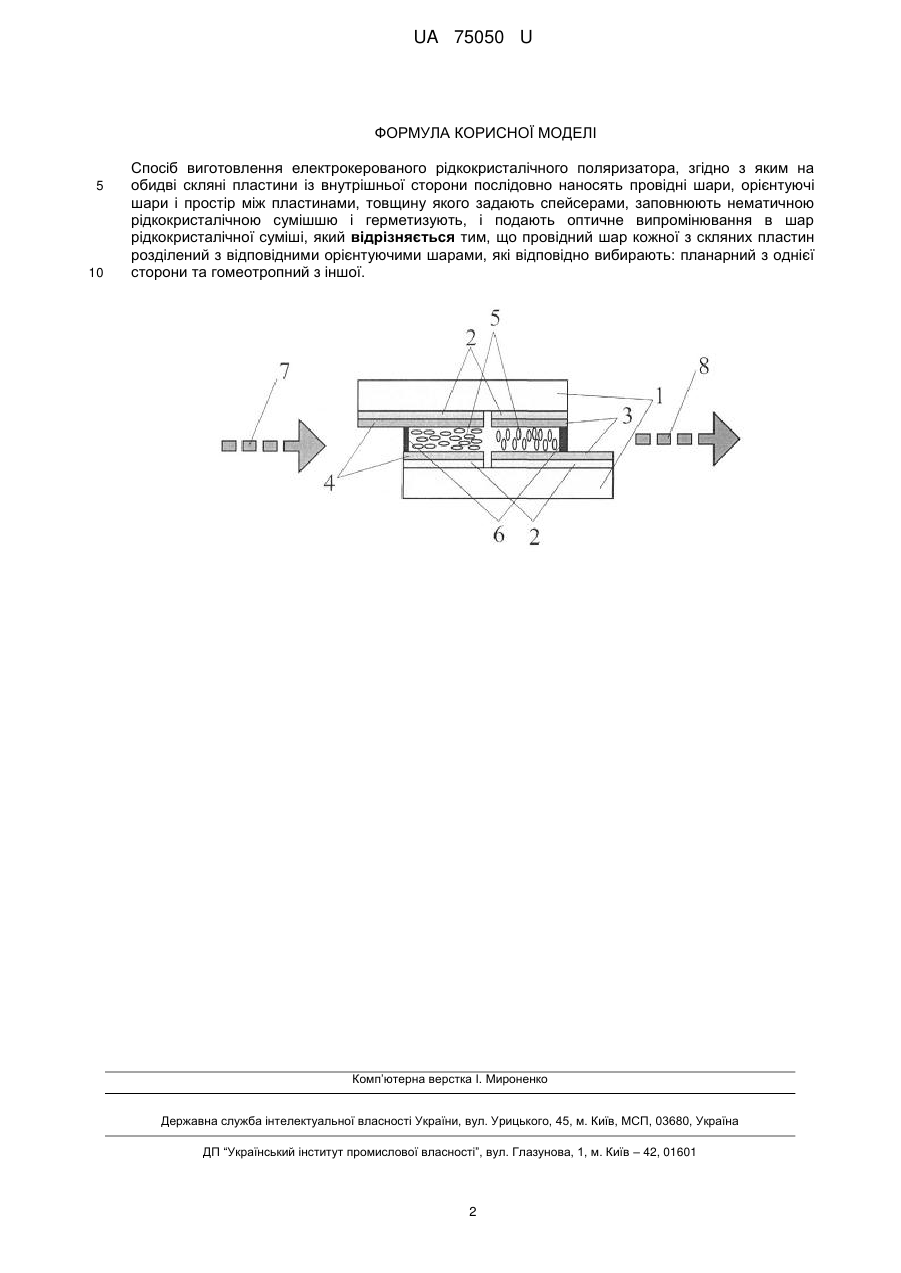

Реферат: Спосіб виготовлення електрокерованого рідкокристалічного поляризатора, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять провідні шари, орієнтуючі шари і простір між пластинами, товщину якого задають спейсерами, заповнюють нематичною рідкокристалічною сумішшю і герметизують, і подають оптичне випромінювання в шар рідкокристалічної суміші. Провідний шар кожної з скляних пластин розділений з відповідними орієнтуючими шарами, які відповідно вибирають: планарний з однієї сторони та гомеотропний з іншої. UA 75050 U (54) СПОСІБ ВИГОТОВЛЕННЯ ЕЛЕКТРОКЕРОВАНОГО РІДКОКРИСТАЛІЧНОГО ПОЛЯРИЗАТОРА UA 75050 U UA 75050 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів виготовлення електрокерованого рідкокристалічного поляризатора, а саме до твердотільних мікроелектронних пристроїв обробки сигналів оптичного випромінювання. Відомий спосіб виготовлення планарного рідкокристалічного світловоду із змінним профілем показника заломлення, згідно з яким послідовно на скляні пластини наносять провідний та орієнтуючий шари, і простір між пластинами, товщину якого задають спейсерами, заповнюють нематичною рідкокристалічною сумішшю, герметизують і подають оптичне випромінювання [Пат. № 51230 Україна, МПК(2009) G02F1/13. Спосіб виготовлення оптоелектронного планарного рідкокристалічного багатоканального світловоду / Готра З. Ю., Микитюк З. М., Фечан А. В., Сушинський О. Є., Вараниця А. В.: заявник Національний університет "Львівська політехніка". - № 7797/1: заяв. 28.12.2009., опубл. 12.07.10., Бюл. № 13]. Однак при такому способі відсутня можливість електричного керування поляризацією світлового випромінювання. В основу корисної моделі поставлено задачу створити спосіб виготовлення електрокерованого рідкокристалічного поляризатора, який би дозволив за рахунок проведення нових дій здійснювати електричне керування поляризацією світлового випромінювання. Ця задача вирішується тим, що в способі виготовлення електрокерованого рідкокристалічного поляризатора, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять провідні шари, орієнтуючі шари і простір між пластинами, товщину якого задають спейсерами, заповнюють нематичною рідкокристалічною сумішшю і герметизують, і подають оптичне випромінювання в шар рідкокристалічної суміші, згідно з корисною моделлю, провідний шар кожної з скляних пластин розділений з відповідними орієнтуючими шарами, які відповідно вибирають: планарний з однієї сторони та гомеотропний з іншої. За рахунок розділення провідних шарів та відповідно вибраних орієнтуючих шарів, а саме планарного з однієї сторони та гомеотропного з іншої, та прикладання електричного потенціалу до розділених провідних шарів, між пластинами відбувається зміна оптичних властивостей шару нематичної рідкокристалічної суміші та утворення різних значень показників заломлення нематичної рідкокристалічної суміші відповідно у планарно та гомеотропно орієнтованих сторонах, що дозволяє при потраплянні оптичного випромінювання, відповідно до закону Брюстера, проводити електричне керування поляризацією оптичного випромінювання на виході із нематичної рідкокристалічної суміші. На кресленні зображено схему способу виготовлення електрокерованого рідкокристалічного поляризатора: 1 - скляні пластини; 2 - провідні шарі; 3 -гомеотропно орієнтуючі шари; 4 планарно орієнтуючі шари; 5 - нематична рідкокристалічна суміш; 6 - спейсери; 7 - вхідне оптичне випромінювання; 8 - вихідне поляризоване випромінювання. Створення способу виготовлення електрокерованого рідкокристалічного поляризатора полягає у тому, що на обидві скляні пластини 1 із внутрішньої сторони наносять розділені провідні шари 2 і відповідно гомеотропно орієнтуючі шари 3 на одну сторону та планарно орієнтуючі шари 4 на іншу і простір між пластинами, товщину якого задають спейсерами 6, заповнюють нематичною рідкокристалічної сумішшю 5, яка виконує рідкокристалічного поляризатора і герметизують. Гомеотропно орієнтуючі шари 3 та планарно орієнтуючі шари 4 необхідні для створення орієнтації молекул нематичної рідкокристалічної суміші 5, відповідно перпендикулярно та паралельно до площин скляних пластин 1. Керування поляризацією оптичного випромінювання в рідкокристалічному поляризаторі здійснюється шляхом введення вхідного оптичного випромінювання 7 в шар нематичної рідкокристалічної суміші 5 між планарно орієнтованими шарами 4. Під час проходження оптичного випромінювання в шарі нематичного рідкокристалічної суміші 5 між гометропно орієнтованими шарами 3, внаслідок різкої зміни показника заломлення нематичної рідкокристалічної суміші 5, відповідно до закону Брюстера і на виході ми отримуємо поляризоване вихідне випромінювання 8. Прикладаючи електричне поля між розділеними провідними шарами 2, ми маємо змогу керувати орієнтацією молекул нематичної рідкокристалічної суміші 5, змінюючи значення показників заломлення між розділеними провідними шарами 2, що приводить до електричного керування поляризацією оптичного випромінювання. Забезпечуючи таким чином, необхідні в сучасній оптоелектроніці, параметри оптичного випромінювання. 1 UA 75050 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб виготовлення електрокерованого рідкокристалічного поляризатора, згідно з яким на обидві скляні пластини із внутрішньої сторони послідовно наносять провідні шари, орієнтуючі шари і простір між пластинами, товщину якого задають спейсерами, заповнюють нематичною рідкокристалічною сумішшю і герметизують, і подають оптичне випромінювання в шар рідкокристалічної суміші, який відрізняється тим, що провідний шар кожної з скляних пластин розділений з відповідними орієнтуючими шарами, які відповідно вибирають: планарний з однієї сторони та гомеотропний з іншої. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
