Вузол нерухомої лопатки, розділений на сектори, для компресора турбоагрегату

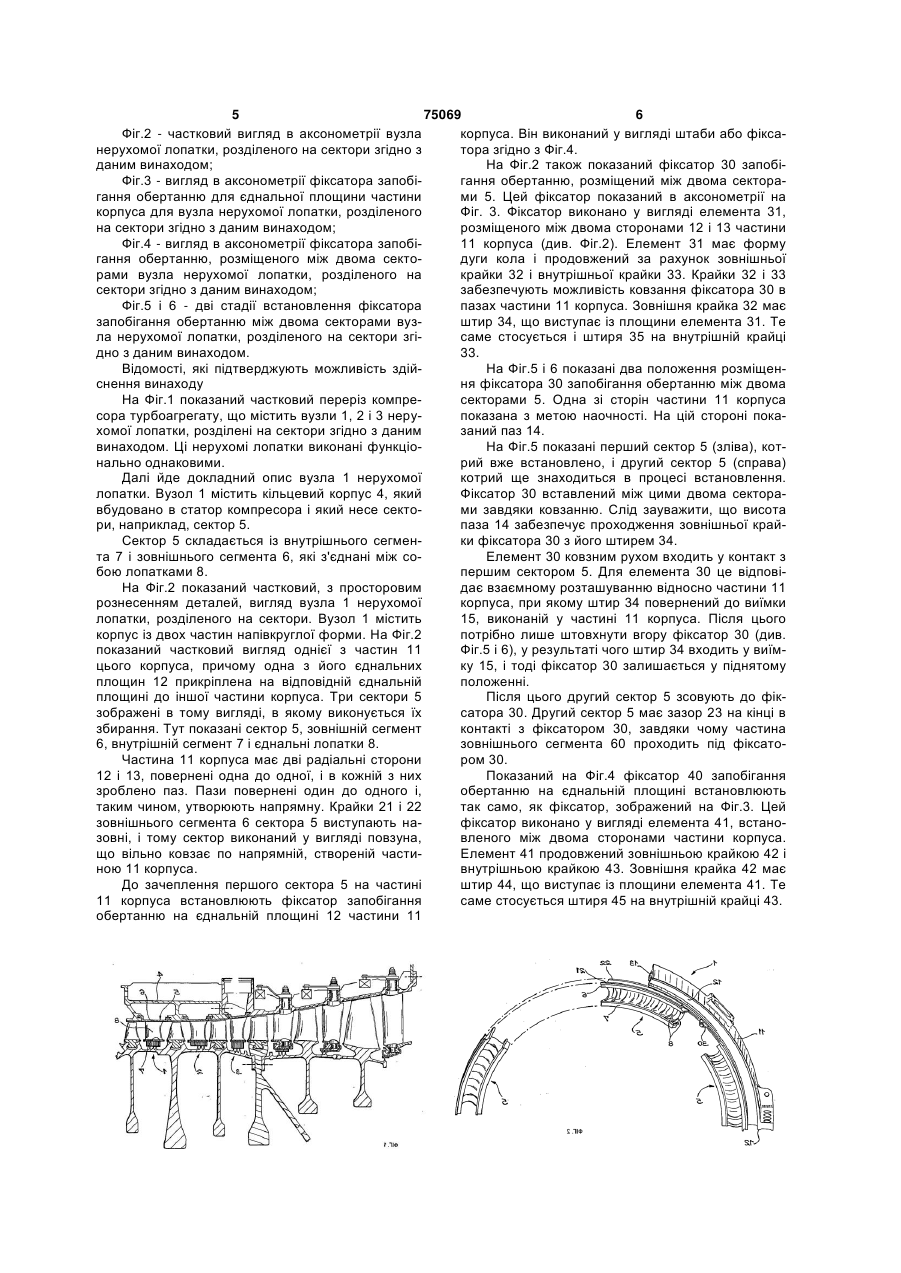

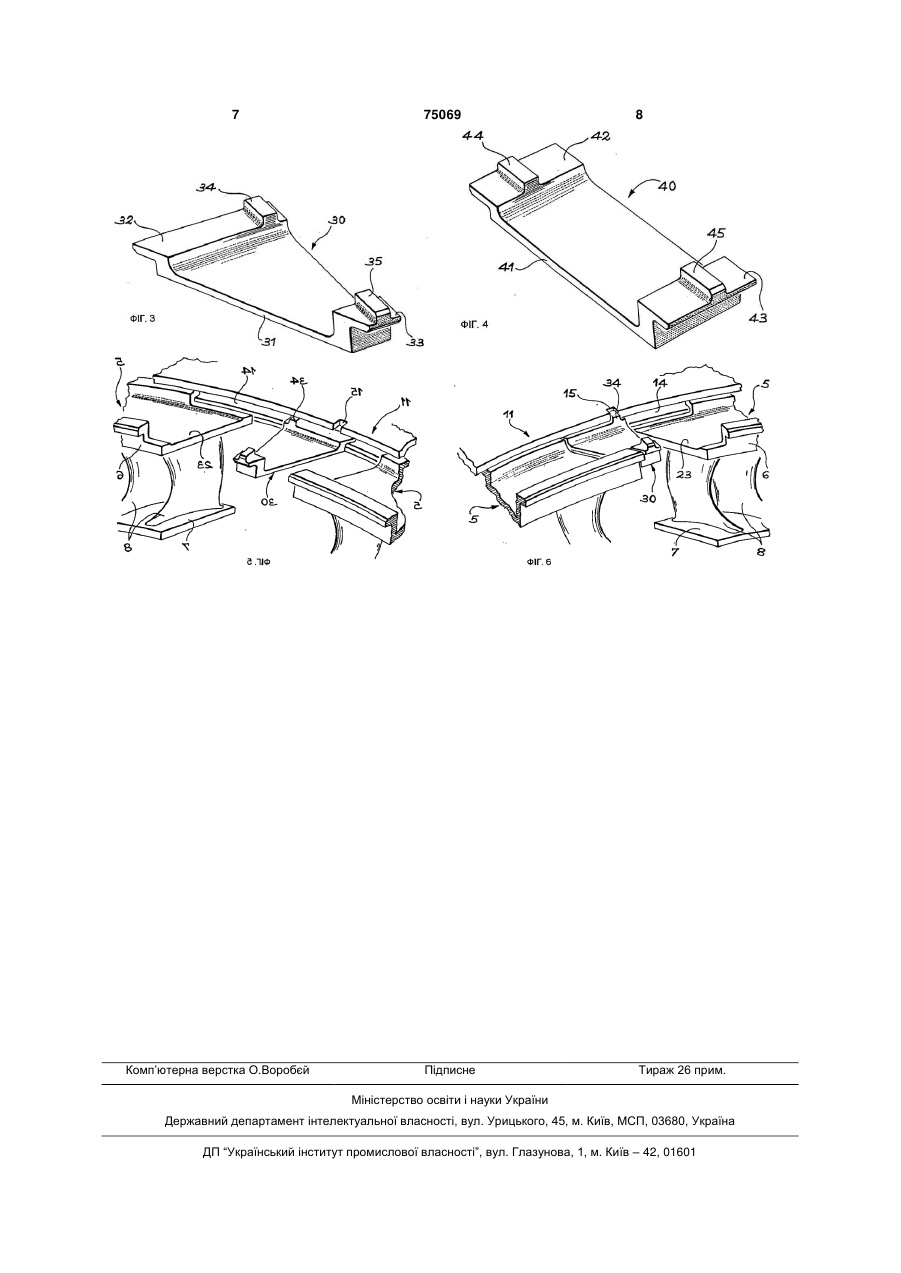

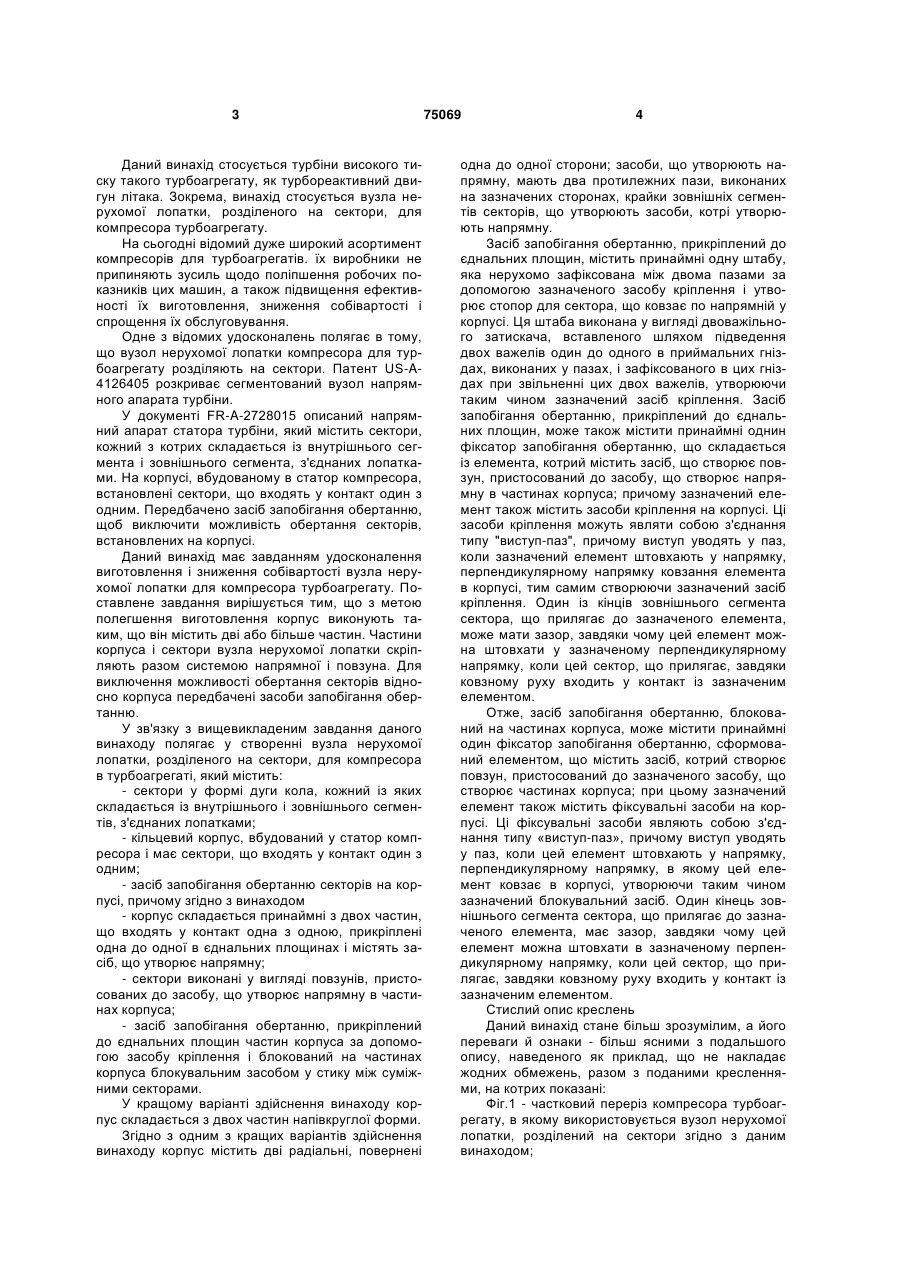

1. Вузол нерухомої лопатки, розділений на сектори, для компресора турбоагрегату, який містить: сектори (5) у формі дуги кола, кожний із яких складається із внутрішнього (7) і зовнішнього (6) сегментів, з'єднаних лопатками (8); кільцевий корпус (4), вбудований у статор компресора, і сектори (5), що входять у контакт один з одним; засіб запобігання обертанню секторів на корпусі, який відрізняється тим, що корпус (4) складається принаймні з двох частин (11), що входять у контакт одна з одною, прикріплені одна до одної в єднальних площинах і містять засіб, що утворює напрямну; сектори (5) виконані у вигляді повзунів, пристосованих до засобу, що утворює напрямну в частинах корпуса; засіб запобігання обертанню, прикріплений до єднальних площин частин корпуса за допомогою засобу кріплення і блокований на частинах корпуса блокувальним засобом у стику між суміжними секторами. 2. Вузол за п. 1, який відрізняється тим, що корпус (4) складається з двох частин (11) напівкруглої форми. 3. Вузол за пп. 1 або 2, який відрізняється тим, що корпус має дві радіальні, повернені одна до одної сторони (12, 13); засоби, що утворюють напрямну, містять два пази (14), розташовані навпроти один одного і виконані на зазначених сторонах; крайки (21, 22) зовнішніх сегментів (6) секторів (5), що утворюють повзун. 4. Вузол за п. 3, який відрізняється тим, що засіб запобігання обертанню секторів, прикріплений до єднальних площин, містить принаймні одну штабу, що зафіксована між пазами за допомогою зазна 2 (19) 1 3 Даний винахід стосується турбіни високого тиску такого турбоагрегату, як турбореактивний двигун літака. Зокрема, винахід стосується вузла нерухомої лопатки, розділеного на сектори, для компресора турбоагрегату. На сьогодні відомий дуже широкий асортимент компресорів для турбоагрегатів. їх виробники не припиняють зусиль щодо поліпшення робочих показників цих машин, а також підвищення ефективності їх виготовлення, зниження собівартості і спрощення їх обслуговування. Одне з відомих удосконалень полягає в тому, що вузол нерухомої лопатки компресора для турбоагрегату розділяють на сектори. Патент US-A4126405 розкриває сегментований вузол напрямного апарата турбіни. У документі FR-A-2728015 описаний напрямний апарат статора турбіни, який містить сектори, кожний з котрих складається із внутрішнього сегмента і зовнішнього сегмента, з'єднаних лопатками. На корпусі, вбудованому в статор компресора, встановлені сектори, що входять у контакт один з одним. Передбачено засіб запобігання обертанню, щоб виключити можливість обертання секторів, встановлених на корпусі. Даний винахід має завданням удосконалення виготовлення і зниження собівартості вузла нерухомої лопатки для компресора турбоагрегату. Поставлене завдання вирішується тим, що з метою полегшення виготовлення корпус виконують таким, що він містить дві або більше частин. Частини корпуса і сектори вузла нерухомої лопатки скріпляють разом системою напрямної і повзуна. Для виключення можливості обертання секторів відносно корпуса передбачені засоби запобігання обертанню. У зв'язку з вищевикладеним завдання даного винаходу полягає у створенні вузла нерухомої лопатки, розділеного на сектори, для компресора в турбоагрегаті, який містить: - сектори у формі дуги кола, кожний із яких складається із внутрішнього і зовнішнього сегментів, з'єднаних лопатками; - кільцевий корпус, вбудований у статор компресора і має сектори, що входять у контакт один з одним; - засіб запобігання обертанню секторів на корпусі, причому згідно з винаходом - корпус складається принаймні з двох частин, що входять у контакт одна з одною, прикріплені одна до одної в єднальних площинах і містять засіб, що утворює напрямну; - сектори виконані у вигляді повзунів, пристосованих до засобу, що утворює напрямну в частинах корпуса; - засіб запобігання обертанню, прикріплений до єднальних площин частин корпуса за допомогою засобу кріплення і блокований на частинах корпуса блокувальним засобом у стику між суміжними секторами. У кращому варіанті здійснення винаходу корпус складається з двох частин напівкруглої форми. Згідно з одним з кращих варіантів здійснення винаходу корпус містить дві радіальні, повернені 75069 4 одна до одної сторони; засоби, що утворюють напрямну, мають два протилежних пази, виконаних на зазначених сторонах, крайки зовнішніх сегментів секторів, що утворюють засоби, котрі утворюють напрямну. Засіб запобігання обертанню, прикріплений до єднальних площин, містить принаймні одну штабу, яка нерухомо зафіксована між двома пазами за допомогою зазначеного засобу кріплення і утворює стопор для сектора, що ковзає по напрямній у корпусі. Ця штаба виконана у вигляді двоважільного затискача, вставленого шляхом підведення двох важелів один до одного в приймальних гніздах, виконаних у пазах, і зафіксованого в цих гніздах при звільненні цих двох важелів, утворюючи таким чином зазначений засіб кріплення. Засіб запобігання обертанню, прикріплений до єднальних площин, може також містити принаймні однин фіксатор запобігання обертанню, що складається із елемента, котрий містить засіб, що створює повзун, пристосований до засобу, що створює напрямну в частинах корпуса; причому зазначений елемент також містить засоби кріплення на корпусі. Ці засоби кріплення можуть являти собою з'єднання типу "виступ-паз", причому виступ уводять у паз, коли зазначений елемент штовхають у напрямку, перпендикулярному напрямку ковзання елемента в корпусі, тим самим створюючи зазначений засіб кріплення. Один із кінців зовнішнього сегмента сектора, що прилягає до зазначеного елемента, може мати зазор, завдяки чому цей елемент можна штовхати у зазначеному перпендикулярному напрямку, коли цей сектор, що прилягає, завдяки ковзному руху входить у контакт із зазначеним елементом. Отже, засіб запобігання обертанню, блокований на частинах корпуса, може містити принаймні один фіксатор запобігання обертанню, сформований елементом, що містить засіб, котрий створює повзун, пристосований до зазначеного засобу, що створює частинах корпуса; при цьому зазначений елемент також містить фіксувальні засоби на корпусі. Ці фіксувальні засоби являють собою з'єднання типу «виступ-паз», причому виступ уводять у паз, коли цей елемент штовхають у напрямку, перпендикулярному напрямку, в якому цей елемент ковзає в корпусі, утворюючи таким чином зазначений блокувальний засіб. Один кінець зовнішнього сегмента сектора, що прилягає до зазначеного елемента, має зазор, завдяки чому цей елемент можна штовхати в зазначеному перпендикулярному напрямку, коли цей сектор, що прилягає, завдяки ковзному руху входить у контакт із зазначеним елементом. Стислий опис креслень Даний винахід стане більш зрозумілим, а його переваги й ознаки - більш ясними з подальшого опису, наведеного як приклад, що не накладає жодних обмежень, разом з поданими кресленнями, на котрих показані: Фіг.1 - частковий переріз компресора турбоагрегату, в якому використовується вузол нерухомої лопатки, розділений на сектори згідно з даним винаходом; 5 75069 6 Фіг.2 - частковий вигляд в аксонометрії вузла корпуса. Він виконаний у вигляді штаби або фіксанерухомої лопатки, розділеного на сектори згідно з тора згідно з Фіг.4. даним винаходом; На Фіг.2 також показаний фіксатор 30 запобіФіг.3 - вигляд в аксонометрії фіксатора запобігання обертанню, розміщений між двома секторагання обертанню для єднальної площини частини ми 5. Цей фіксатор показаний в аксонометрії на корпуса для вузла нерухомої лопатки, розділеного Фіг. 3. Фіксатор виконано у вигляді елемента 31, на сектори згідно з даним винаходом; розміщеного між двома сторонами 12 і 13 частини Фіг.4 - вигляд в аксонометрії фіксатора запобі11 корпуса (див. Фіг.2). Елемент 31 має форму гання обертанню, розміщеного між двома сектодуги кола і продовжений за рахунок зовнішньої рами вузла нерухомої лопатки, розділеного на крайки 32 і внутрішньої крайки 33. Крайки 32 і 33 сектори згідно з даним винаходом; забезпечують можливість ковзання фіксатора 30 в Фіг.5 і 6 - дві стадії встановлення фіксатора пазах частини 11 корпуса. Зовнішня крайка 32 має запобігання обертанню між двома секторами вузштир 34, що виступає із площини елемента 31. Те ла нерухомої лопатки, розділеного на сектори згісаме стосується і штиря 35 на внутрішній крайці дно з даним винаходом. 33. Відомості, які підтверджують можливість здійНа Фіг.5 і 6 показані два положення розміщенснення винаходу ня фіксатора 30 запобігання обертанню між двома На Фіг.1 показаний частковий переріз компресекторами 5. Одна зі сторін частини 11 корпуса сора турбоагрегату, що містить вузли 1, 2 і 3 нерупоказана з метою наочності. На цій стороні покахомої лопатки, розділені на сектори згідно з даним заний паз 14. винаходом. Ці нерухомі лопатки виконані функціоНа Фіг.5 показані перший сектор 5 (зліва), котнально однаковими. рий вже встановлено, і другий сектор 5 (справа) Далі йде докладний опис вузла 1 нерухомої котрий ще знаходиться в процесі встановлення. лопатки. Вузол 1 містить кільцевий корпус 4, який Фіксатор 30 вставлений між цими двома секторавбудовано в статор компресора і який несе сектоми завдяки ковзанню. Слід зауважити, що висота ри, наприклад, сектор 5. паза 14 забезпечує проходження зовнішньої крайСектор 5 складається із внутрішнього сегменки фіксатора 30 з його штирем 34. та 7 і зовнішнього сегмента 6, які з'єднані між соЕлемент 30 ковзним рухом входить у контакт з бою лопатками 8. першим сектором 5. Для елемента 30 це відповіНа Фіг.2 показаний частковий, з просторовим дає взаємному розташуванню відносно частини 11 рознесенням деталей, вигляд вузла 1 нерухомої корпуса, при якому штир 34 повернений до виїмки лопатки, розділеного на сектори. Вузол 1 містить 15, виконаній у частині 11 корпуса. Після цього корпус із двох частин напівкруглої форми. На Фіг.2 потрібно лише штовхнути вгору фіксатор 30 (див. показаний частковий вигляд однієї з частин 11 Фіг.5 і 6), у результаті чого штир 34 входить у виїмцього корпуса, причому одна з його єднальних ку 15, і тоді фіксатор 30 залишається у піднятому площин 12 прикріплена на відповідній єднальній положенні. площині до іншої частини корпуса. Три сектори 5 Після цього другий сектор 5 зсовують до фікзображені в тому вигляді, в якому виконується їх сатора 30. Другий сектор 5 має зазор 23 на кінці в збирання. Тут показані сектор 5, зовнішній сегмент контакті з фіксатором 30, завдяки чому частина 6, внутрішній сегмент 7 і єднальні лопатки 8. зовнішнього сегмента 60 проходить під фіксатоЧастина 11 корпуса має дві радіальні сторони ром 30. 12 і 13, повернені одна до одної, і в кожній з них Показаний на Фіг.4 фіксатор 40 запобігання зроблено паз. Пази повернені один до одного і, обертанню на єднальній площині встановлюють таким чином, утворюють напрямну. Крайки 21 і 22 так само, як фіксатор, зображений на Фіг.3. Цей зовнішнього сегмента 6 сектора 5 виступають нафіксатор виконано у вигляді елемента 41, встанозовні, і тому сектор виконаний у вигляді повзуна, вленого між двома сторонами частини корпуса. що вільно ковзає по напрямній, створеній частиЕлемент 41 продовжений зовнішньою крайкою 42 і ною 11 корпуса. внутрішньою крайкою 43. Зовнішня крайка 42 має До зачеплення першого сектора 5 на частині штир 44, що виступає із площини елемента 41. Те 11 корпуса встановлюють фіксатор запобігання саме стосується штиря 45 на внутрішній крайці 43. обертанню на єднальній площині 12 частини 11 7 Комп’ютерна верстка О.Воробєй 75069 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
