Ключ гайковий динамометричний

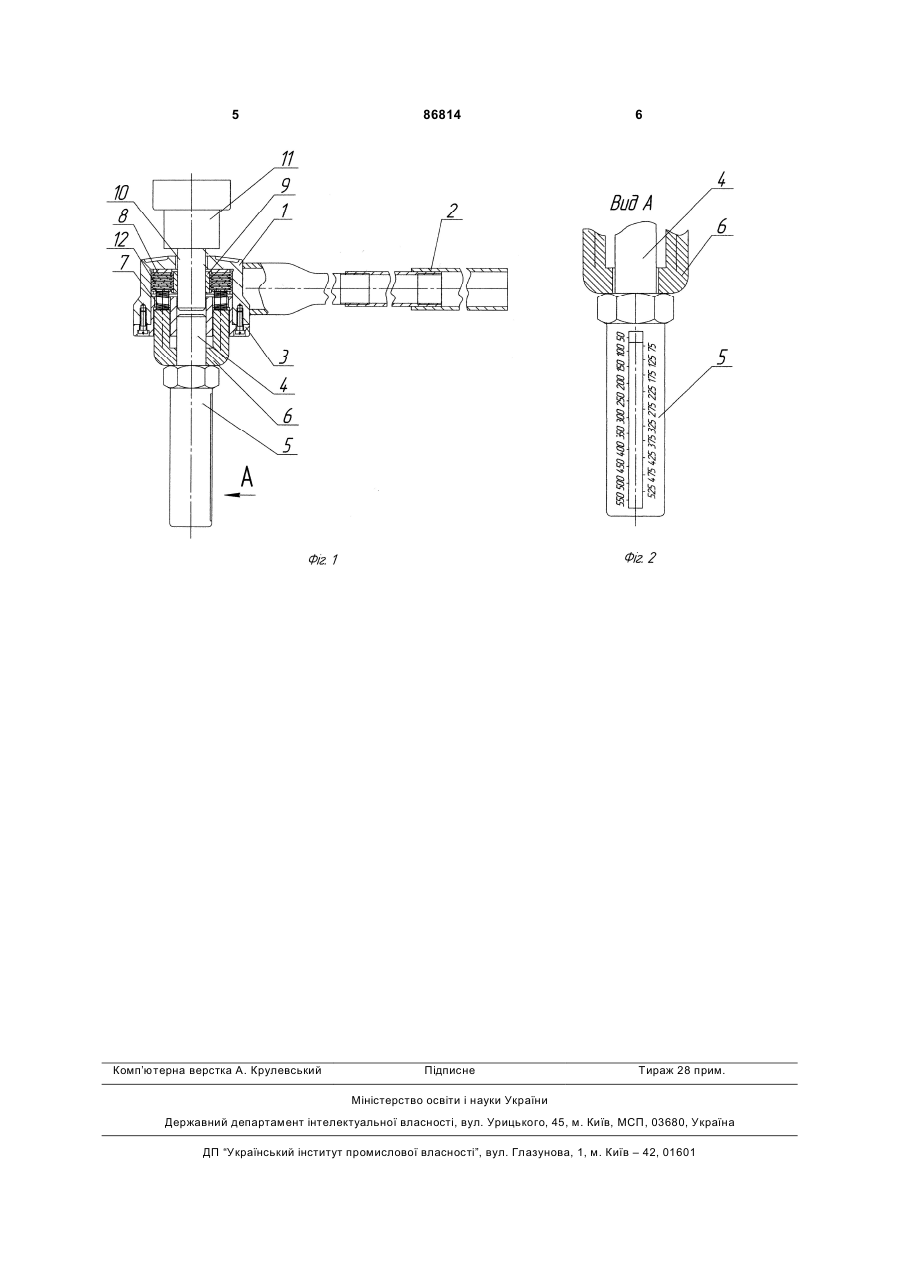

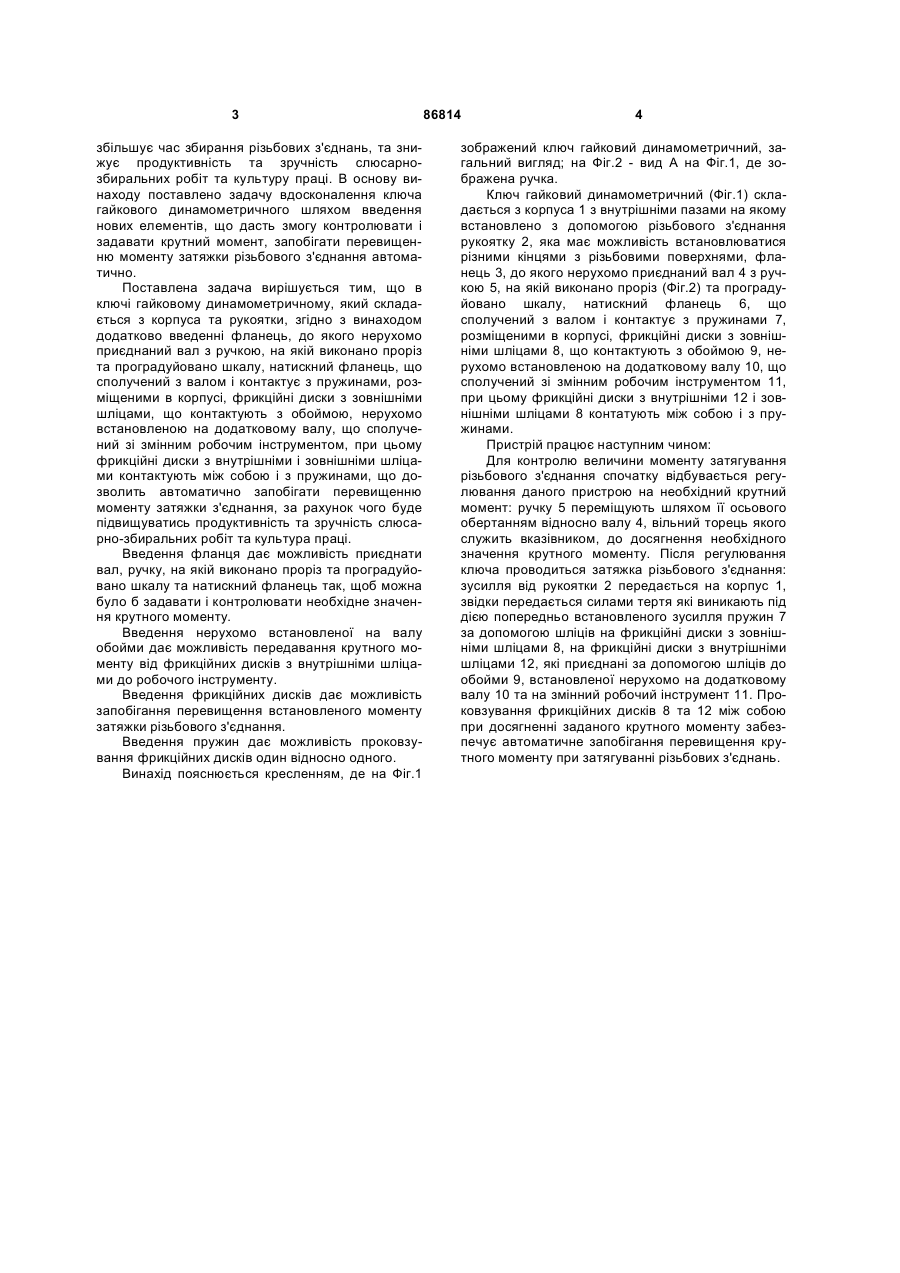

Ключ гайковий динамометричний, який містить корпус з рукояткою, який відрізняється тим, що додатково містить фланець, до якого нерухомо приєднаний вал з ручкою, на якій виконано проріз та проградуйовано шкалу, натискний фланець, що сполучений з валом і контактує з пружинами, розміщеними в корпусі, фрикційні диски з зовнішніми шліцами, фрикційні диски з внутрішніми шліцами, що контактують з обоймою, нерухомо встановленою на додатковому валу, що сполучений зі змінним робочим інструментом, при цьому фрикційні диски з внутрішніми і зовнішніми шліцами контактують між собою і з пружинами. (19) (21) a200613771 (22) 25.12.2006 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) МИХАЙЛЮК ВАСИЛЬ ВОЛОДИМИРОВИЧ, UA, ШОСТАКІВСЬКИЙ ІГОР ІВАНОВИЧ, UA (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ, UA (56) US 3969961, 20.07.1976 US 3889490, 17.06.1975 US 4541313, 17.09.1985 DE 3718143 A1, 03.12.1987 GB 728398, 20.04.1955 SU 1736689 A1, 30.05.1992 3 збільшує час збирання різьбових з'єднань, та знижує продуктивність та зручність слюсарнозбиральних робіт та культуру праці. В основу винаходу поставлено задачу вдосконалення ключа гайкового динамометричного шляхом введення нових елементів, що дасть змогу контролювати і задавати крутний момент, запобігати перевищенню моменту затяжки різьбового з'єднання автоматично. Поставлена задача вирішується тим, що в ключі гайковому динамометричному, який складається з корпуса та рукоятки, згідно з винаходом додатково введенні фланець, до якого нерухомо приєднаний вал з ручкою, на якій виконано проріз та проградуйовано шкалу, натискний фланець, що сполучений з валом і контактує з пружинами, розміщеними в корпусі, фрикційні диски з зовнішніми шліцами, що контактують з обоймою, нерухомо встановленою на додатковому валу, що сполучений зі змінним робочим інструментом, при цьому фрикційні диски з внутрішніми і зовнішніми шліцами контактують між собою і з пружинами, що дозволить автоматично запобігати перевищенню моменту затяжки з'єднання, за рахунок чого буде підвищуватись продуктивність та зручність слюсарно-збиральних робіт та культура праці. Введення фланця дає можливість приєднати вал, ручку, на якій виконано проріз та проградуйовано шкалу та натискний фланець так, щоб можна було б задавати і контролювати необхідне значення крутного моменту. Введення нерухомо встановленої на валу обойми дає можливість передавання крутного моменту від фрикційних дисків з внутрішніми шліцами до робочого інструменту. Введення фрикційних дисків дає можливість запобігання перевищення встановленого моменту затяжки різьбового з'єднання. Введення пружин дає можливість проковзування фрикційних дисків один відносно одного. Винахід пояснюється кресленням, де на Фіг.1 86814 4 зображений ключ гайковий динамометричний, загальний вигляд; на Фіг.2 - вид А на Фіг.1, де зображена ручка. Ключ гайковий динамометричний (Фіг.1) складається з корпуса 1 з внутрішніми пазами на якому встановлено з допомогою різьбового з'єднання рукоятку 2, яка має можливість встановлюватися різними кінцями з різьбовими поверхнями, фланець 3, до якого нерухомо приєднаний вал 4 з ручкою 5, на якій виконано проріз (Фіг.2) та проградуйовано шкалу, натискний фланець 6, що сполучений з валом і контактує з пружинами 7, розміщеними в корпусі, фрикційні диски з зовнішніми шліцами 8, що контактують з обоймою 9, нерухомо встановленою на додатковому валу 10, що сполучений зі змінним робочим інструментом 11, при цьому фрикційні диски з внутрішніми 12 і зовнішніми шліцами 8 контатують між собою і з пружинами. Пристрій працює наступним чином: Для контролю величини моменту затягування різьбового з'єднання спочатку відбувається регулювання даного пристрою на необхідний крутний момент: ручку 5 переміщують шляхом її осьового обертанням відносно валу 4, вільний торець якого служить вказівником, до досягнення необхідного значення крутного моменту. Після регулювання ключа проводиться затяжка різьбового з'єднання: зусилля від рукоятки 2 передається на корпус 1, звідки передається силами тертя які виникають під дією попередньо встановленого зусилля пружин 7 за допомогою шліців на фрикційні диски з зовнішніми шліцами 8, на фрикційні диски з внутрішніми шліцами 12, які приєднані за допомогою шліців до обойми 9, встановленої нерухомо на додатковому валу 10 та на змінний робочий інструмент 11. Проковзування фрикційних дисків 8 та 12 між собою при досягненні заданого крутного моменту забезпечує автоматичне запобігання перевищення крутного моменту при затягуванні різьбових з'єднань. 5 Комп’ютерна верстка А. Крулевський 86814 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
