Гідрострічковий конвеєр

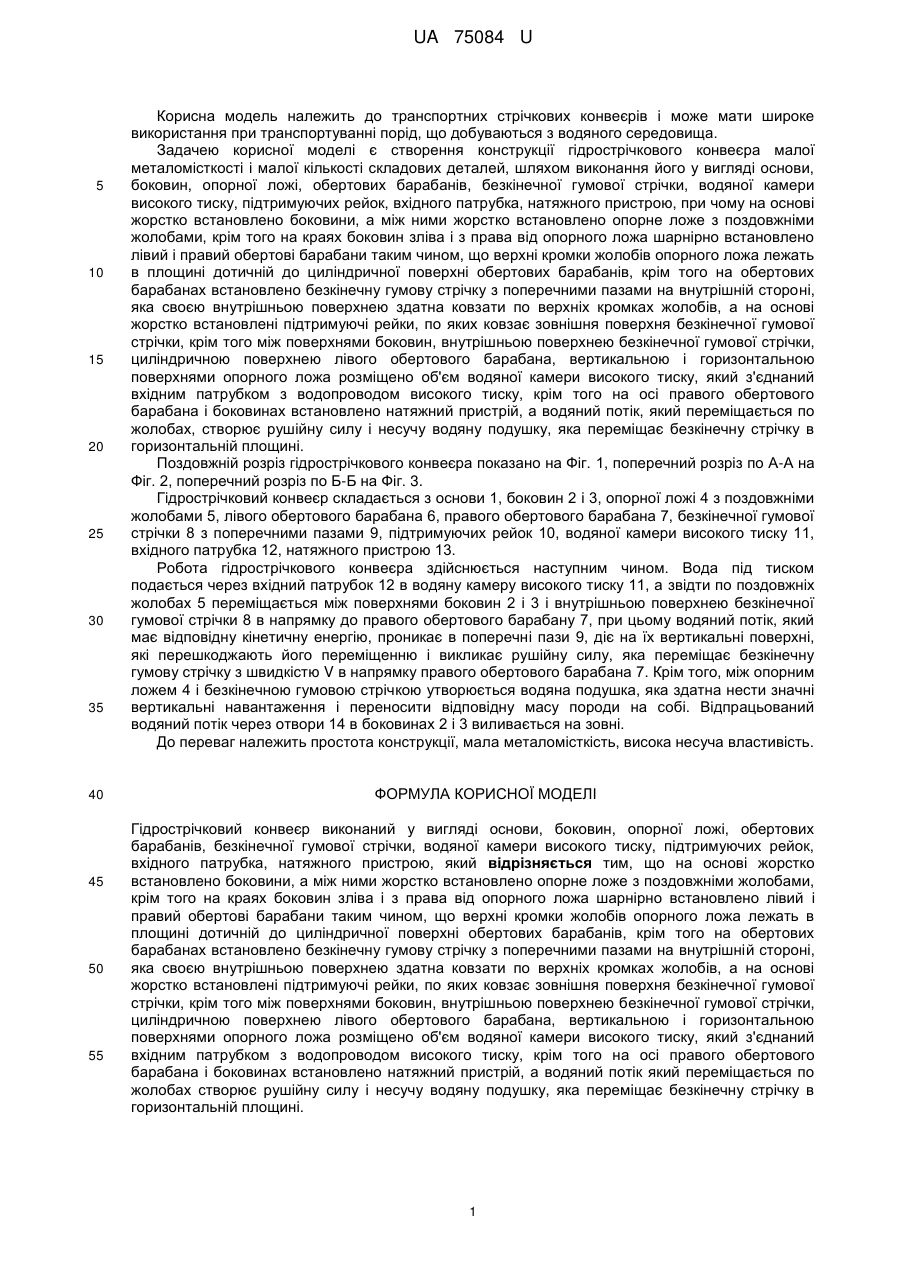

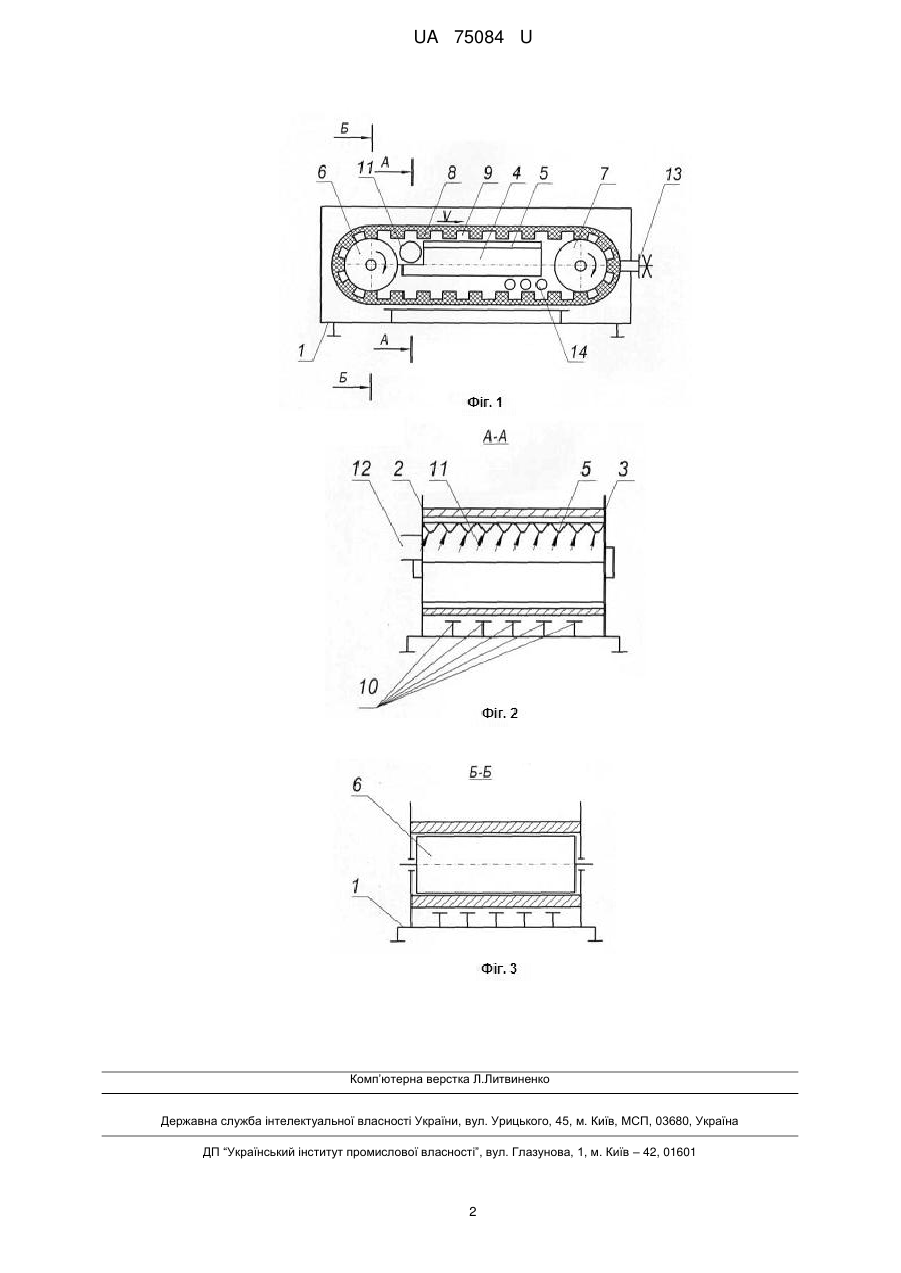

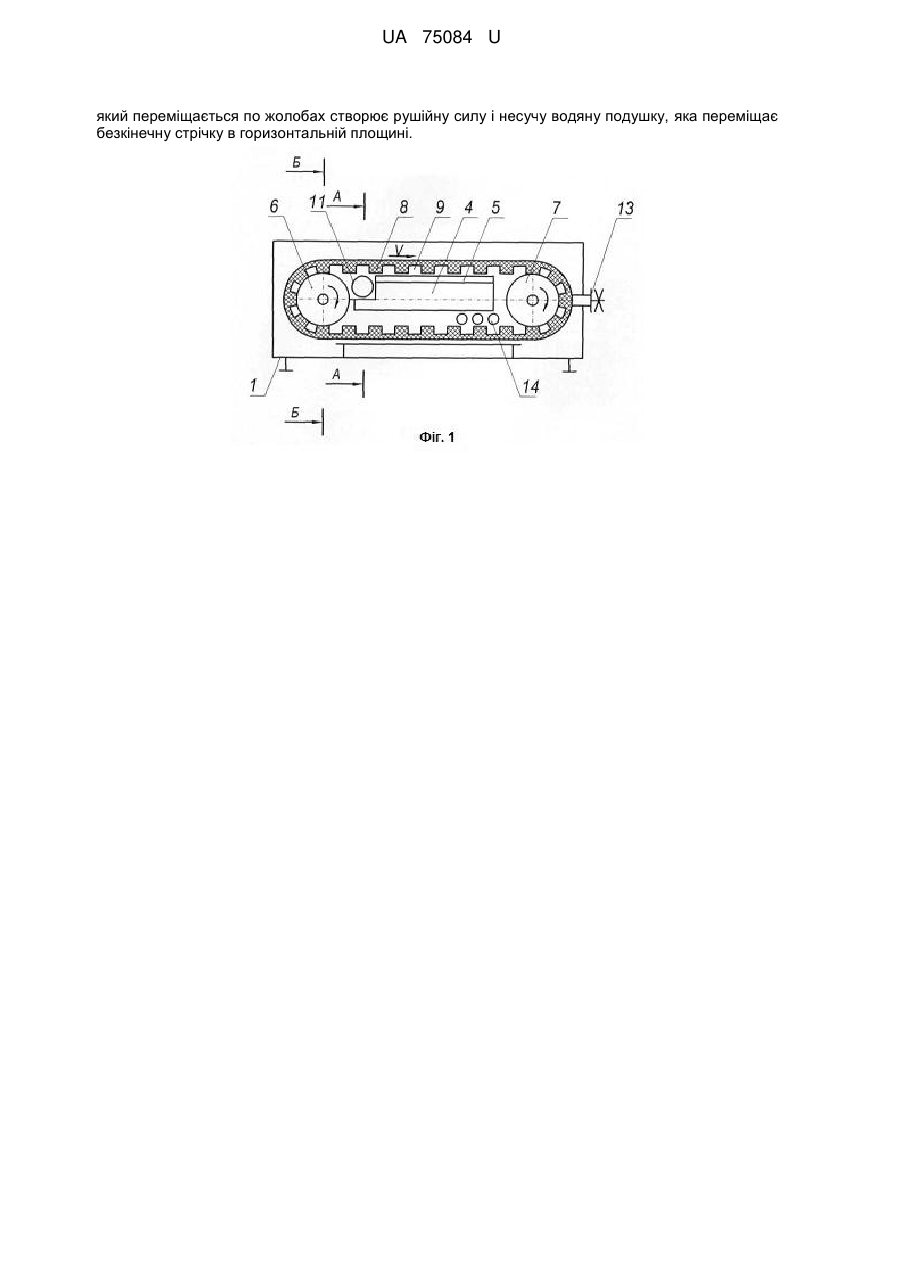

Реферат: Гідрострічковий конвеєр виконаний у вигляді основи, боковин, опорної ложі, обертових барабанів, безкінечної гумової стрічки, водяної камери високого тиску, підтримуючих рейок, вхідного патрубка, натяжного пристрою. На основі жорстко встановлено боковини, а між ними жорстко встановлено опорне ложе з поздовжніми жолобами, крім того на краях боковин зліва і з права від опорного ложа шарнірно встановлено лівий і правий обертові барабани таким чином, що верхні кромки жолобів опорного ложа лежать в площині дотичній до циліндричної поверхні обертових барабанів, крім того на обертових барабанах встановлено безкінечну гумову стрічку з поперечними пазами на внутрішній стороні, яка своєю внутрішньою поверхнею здатна ковзати по верхніх кромках жолобів, а на основі жорстко встановлені підтримуючі рейки, по яких ковзає зовнішня поверхня безкінечної гумової стрічки, крім того між поверхнями боковин, внутрішньою поверхнею безкінечної гумової стрічки, циліндричною поверхнею лівого обертового барабана, вертикальною і горизонтальною поверхнями опорного ложа розміщено об'єм водяної камери високого тиску, який з'єднаний вхідним патрубком з водопроводом високого тиску, крім того на осі правого обертового барабана і боковинах встановлено натяжний пристрій, а водяний потік UA 75084 U (12) UA 75084 U який переміщається по жолобах створює рушійну силу і несучу водяну подушку, яка переміщає безкінечну стрічку в горизонтальній площині. UA 75084 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до транспортних стрічкових конвеєрів і може мати широке використання при транспортуванні порід, що добуваються з водяного середовища. Задачею корисної моделі є створення конструкції гідрострічкового конвеєра малої металомісткості і малої кількості складових деталей, шляхом виконання його у вигляді основи, боковин, опорної ложі, обертових барабанів, безкінечної гумової стрічки, водяної камери високого тиску, підтримуючих рейок, вхідного патрубка, натяжного пристрою, при чому на основі жорстко встановлено боковини, а між ними жорстко встановлено опорне ложе з поздовжніми жолобами, крім того на краях боковин зліва і з права від опорного ложа шарнірно встановлено лівий і правий обертові барабани таким чином, що верхні кромки жолобів опорного ложа лежать в площині дотичній до циліндричної поверхні обертових барабанів, крім того на обертових барабанах встановлено безкінечну гумову стрічку з поперечними пазами на внутрішній стороні, яка своєю внутрішньою поверхнею здатна ковзати по верхніх кромках жолобів, а на основі жорстко встановлені підтримуючі рейки, по яких ковзає зовнішня поверхня безкінечної гумової стрічки, крім того між поверхнями боковин, внутрішньою поверхнею безкінечної гумової стрічки, циліндричною поверхнею лівого обертового барабана, вертикальною і горизонтальною поверхнями опорного ложа розміщено об'єм водяної камери високого тиску, який з'єднаний вхідним патрубком з водопроводом високого тиску, крім того на осі правого обертового барабана і боковинах встановлено натяжний пристрій, а водяний потік, який переміщається по жолобах, створює рушійну силу і несучу водяну подушку, яка переміщає безкінечну стрічку в горизонтальній площині. Поздовжній розріз гідрострічкового конвеєра показано на Фіг. 1, поперечний розріз по А-А на Фіг. 2, поперечний розріз по Б-Б на Фіг. 3. Гідрострічковий конвеєр складається з основи 1, боковин 2 і 3, опорної ложі 4 з поздовжніми жолобами 5, лівого обертового барабана 6, правого обертового барабана 7, безкінечної гумової стрічки 8 з поперечними пазами 9, підтримуючих рейок 10, водяної камери високого тиску 11, вхідного патрубка 12, натяжного пристрою 13. Робота гідрострічкового конвеєра здійснюється наступним чином. Вода під тиском подається через вхідний патрубок 12 в водяну камеру високого тиску 11, а звідти по поздовжніх жолобах 5 переміщається між поверхнями боковин 2 і 3 і внутрішньою поверхнею безкінечної гумової стрічки 8 в напрямку до правого обертового барабану 7, при цьому водяний потік, який має відповідну кінетичну енергію, проникає в поперечні пази 9, діє на їх вертикальні поверхні, які перешкоджають його переміщенню і викликає рушійну силу, яка переміщає безкінечну гумову стрічку з швидкістю V в напрямку правого обертового барабана 7. Крім того, між опорним ложем 4 і безкінечною гумовою стрічкою утворюється водяна подушка, яка здатна нести значні вертикальні навантаження і переносити відповідну масу породи на собі. Відпрацьований водяний потік через отвори 14 в боковинах 2 і 3 виливається на зовні. До переваг належить простота конструкції, мала металомісткість, висока несуча властивість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідрострічковий конвеєр виконаний у вигляді основи, боковин, опорної ложі, обертових барабанів, безкінечної гумової стрічки, водяної камери високого тиску, підтримуючих рейок, вхідного патрубка, натяжного пристрою, який відрізняється тим, що на основі жорстко встановлено боковини, а між ними жорстко встановлено опорне ложе з поздовжніми жолобами, крім того на краях боковин зліва і з права від опорного ложа шарнірно встановлено лівий і правий обертові барабани таким чином, що верхні кромки жолобів опорного ложа лежать в площині дотичній до циліндричної поверхні обертових барабанів, крім того на обертових барабанах встановлено безкінечну гумову стрічку з поперечними пазами на внутрішній стороні, яка своєю внутрішньою поверхнею здатна ковзати по верхніх кромках жолобів, а на основі жорстко встановлені підтримуючі рейки, по яких ковзає зовнішня поверхня безкінечної гумової стрічки, крім того між поверхнями боковин, внутрішньою поверхнею безкінечної гумової стрічки, циліндричною поверхнею лівого обертового барабана, вертикальною і горизонтальною поверхнями опорного ложа розміщено об'єм водяної камери високого тиску, який з'єднаний вхідним патрубком з водопроводом високого тиску, крім того на осі правого обертового барабана і боковинах встановлено натяжний пристрій, а водяний потік який переміщається по жолобах створює рушійну силу і несучу водяну подушку, яка переміщає безкінечну стрічку в горизонтальній площині. 1 UA 75084 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
