Стрічковий конвеєр
Номер патенту: 50783
Опубліковано: 25.06.2010
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
1. Стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан та замкнену конвеєрну стрічку, що їх охоплює, розташовану на верхніх і нижніх роликоопорах, який відрізняється тим, що робоча поверхня приводного барабана виконана ввігнутою.
2. Стрічковий конвеєр за п. 1, який відрізняється тим, що розміри ввігнутості робочої поверхні приводного барабана вибираються із умови:
де R - радіус ввігнутості;
h - глибина ввігнутості, h - (4 ... 10) мм (в залежності від довжини приводного барабана);
L - довжина приводного барабана.
Текст

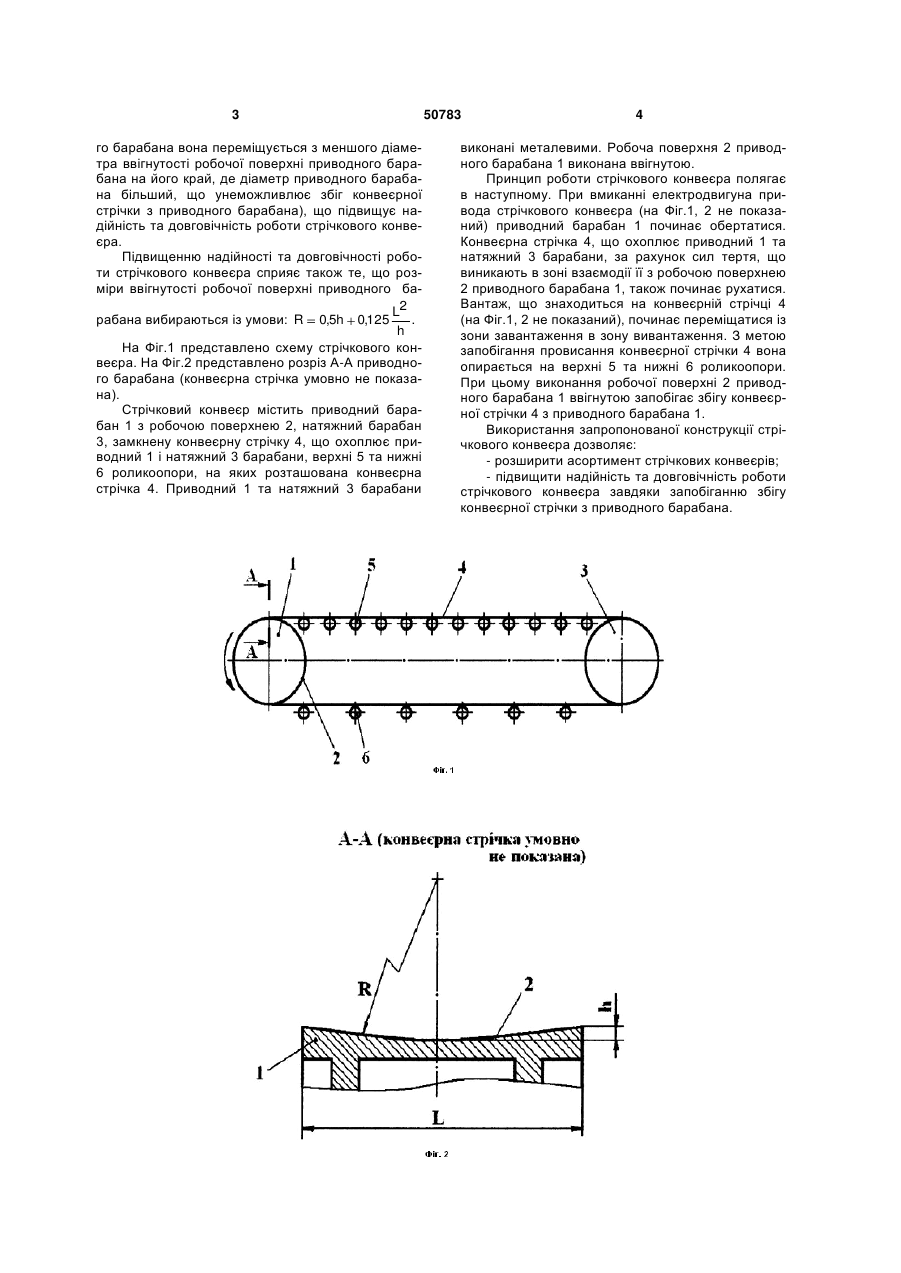

1. Стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан та замкнену конвеєрну стрічку, що їх охоплює, розташовану на верхніх і нижніх роликоопорах, який відрізняється тим, що робоча поверхня приводного барабана виконана ввігнутою. 2. Стрічковий конвеєр за п. 1, який відрізняється тим, що розміри ввігнутості робочої поверхні приводного барабана вибираються із умови: Корисна модель відноситься до підйомнотранспортного машинобудування, а саме до стрічкових конвеєрів. Відомий стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка (Додонов Б.П. Подъемно-транспортные устройства. - М.: ВЗИТЛП, 1964, с.109, рис. 68, с.117, рис. 75). Робоча поверхня приводного барабана виконана циліндричною. Ця обставина зумовлює можливість в процесі експлуатації стрічкового конвеєра збігу конвеєрної стрічки з барабанів, що призводить до зниження надійності та довговічності роботи стрічкового конвеєра. Відомий також стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан та замкнену конвеєрну стрічку, що їх охоплює та розташовану на верхніх і нижніх роликоопорах (Піпа Б.Ф., Хомяк О.М., Чабан В.В. Підйомно-транспортні пристрої. - К.: КНУТД, 2006, с.84, рис. 50; с.86, рис. 52). Робоча поверхня приводного барабана виконана випуклою. Таке виконання робочої поверхні приводного барабана не виключає можливості збігу конвеєрної стрічки з приводного барабана (при витяжці конвеєрної стрічки, що завжди має місце при роботі стрічкового конвеєра, зменшується її натяг, що зумовлює пробуксовку конвеєрної стрічки відносно робочої поверхні приводного барабана і, як наслідок, збіг конвеєрної стрічки з більшого діаметра робочої поверхні приводного барабана на його край і врешті решт збіг конвеєрної стрічки з приводного барабана), що призводить до зниження надійності та довговічності роботи стрічкового конвеєра. Таким чином в основу корисної моделі покладена задача створити таку конструкцію стрічкового конвеєра, в якій новим виконанням його елементів та їх зв'язків, забезпечилось би підвищення надійності та довговічності роботи стрічкового конвеєра. Поставлена задача вирішена тим, що в стрічковому конвеєрі, що містить приводний барабан з робочою поверхнею, натяжний барабан та замкнену конвеєрну стрічку, що їх охоплює та розташовану на верхніх і нижніх роликоопорах, згідно з корисною моделлю, робоча поверхня приводного барабана виконана ввігнутою. Крім того розміри ввігнутості робочої поверхні приводного барабана вибираються із умови: L2 , h де R - радіус ввігнутості; h - глибина ввігнутості, h - (4 ... 10) мм (в залежності від довжини приводного барабана); L - довжина приводного барабана. 0,5h 0,125 (13) 50783 (11) UA L2 , h де R - радіус ввігнутості; h - глибина ввігнутості, h = (4... 10)мм (в залежності від довжини приводного барабана); L - довжина приводного барабана. Виконання робочої поверхні приводного барабана ввігнутою виключає можливість збігу конвеєрної стрічки з приводного барабана (при можливій пробуксовці конвеєрної стрічки відносно приводноR U 0,5h 0,125 (19) R 3 го барабана вона переміщується з меншого діаметра ввігнутості робочої поверхні приводного барабана на його край, де діаметр приводного барабана більший, що унеможливлює збіг конвеєрної стрічки з приводного барабана), що підвищує надійність та довговічність роботи стрічкового конвеєра. Підвищенню надійності та довговічності роботи стрічкового конвеєра сприяє також те, що розміри ввігнутості робочої поверхні приводного баL2 рабана вибираються із умови: R 0,5h 0,125 . h На Фіг.1 представлено схему стрічкового конвеєра. На Фіг.2 представлено розріз А-А приводного барабана (конвеєрна стрічка умовно не показана). Стрічковий конвеєр містить приводний барабан 1 з робочою поверхнею 2, натяжний барабан 3, замкнену конвеєрну стрічку 4, що охоплює приводний 1 і натяжний 3 барабани, верхні 5 та нижні 6 роликоопори, на яких розташована конвеєрна стрічка 4. Приводний 1 та натяжний 3 барабани 50783 4 виконані металевими. Робоча поверхня 2 приводного барабана 1 виконана ввігнутою. Принцип роботи стрічкового конвеєра полягає в наступному. При вмиканні електродвигуна привода стрічкового конвеєра (на Фіг.1, 2 не показаний) приводний барабан 1 починає обертатися. Конвеєрна стрічка 4, що охоплює приводний 1 та натяжний 3 барабани, за рахунок сил тертя, що виникають в зоні взаємодії її з робочою поверхнею 2 приводного барабана 1, також починає рухатися. Вантаж, що знаходиться на конвеєрній стрічці 4 (на Фіг.1, 2 не показаний), починає переміщатися із зони завантаження в зону вивантаження. З метою запобігання провисання конвеєрної стрічки 4 вона опирається на верхні 5 та нижні 6 роликоопори. При цьому виконання робочої поверхні 2 приводного барабана 1 ввігнутою запобігає збігу конвеєрної стрічки 4 з приводного барабана 1. Використання запропонованої конструкції стрічкового конвеєра дозволяє: - розширити асортимент стрічкових конвеєрів; - підвищити надійність та довговічність роботи стрічкового конвеєра завдяки запобіганню збігу конвеєрної стрічки з приводного барабана. 5 Комп’ютерна верстка М. Ломалова 50783 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyor
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЛенточный конвейер
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: B65G 17/00
Мітки: стрічковій, конвеєр
