Змішувач сипких матеріалів

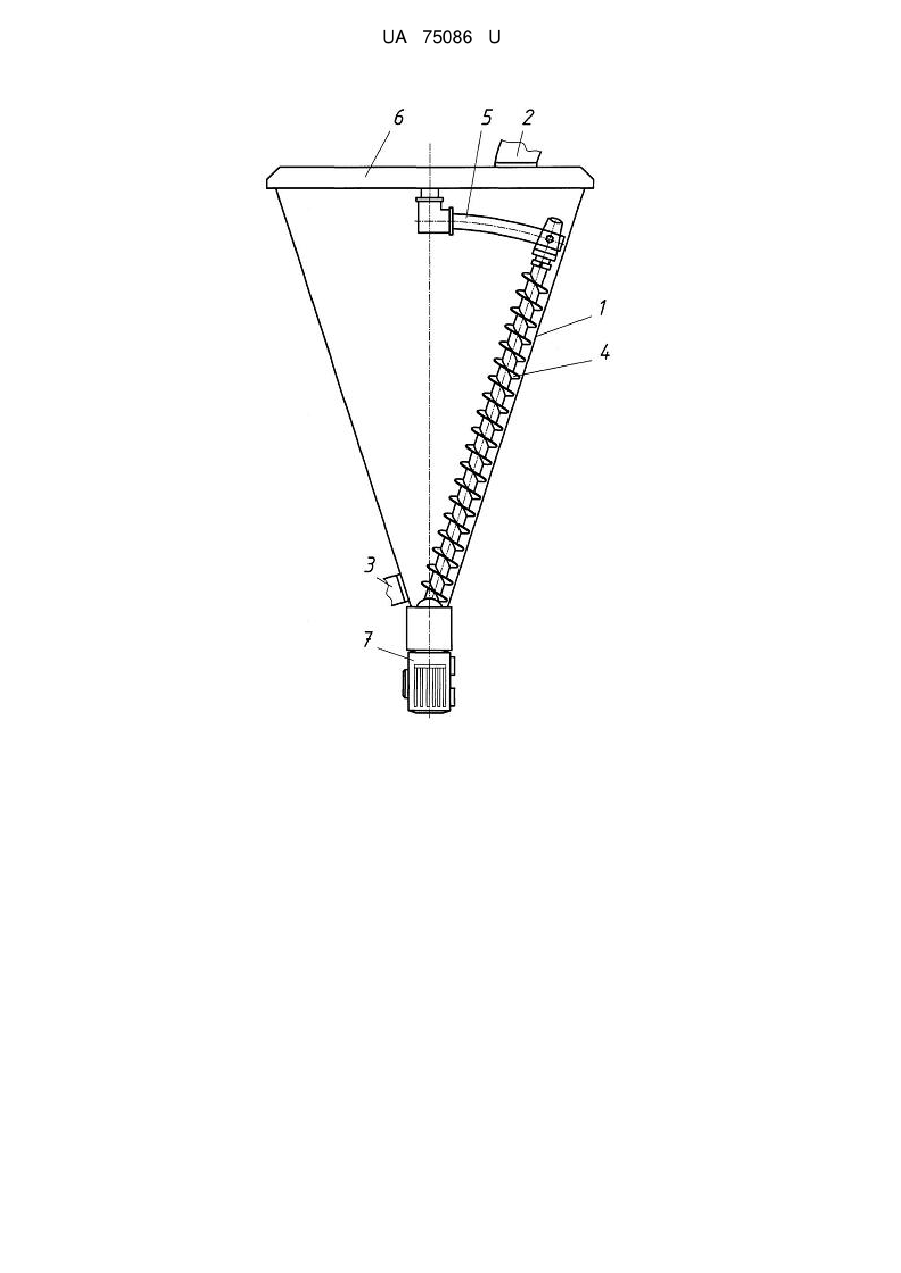

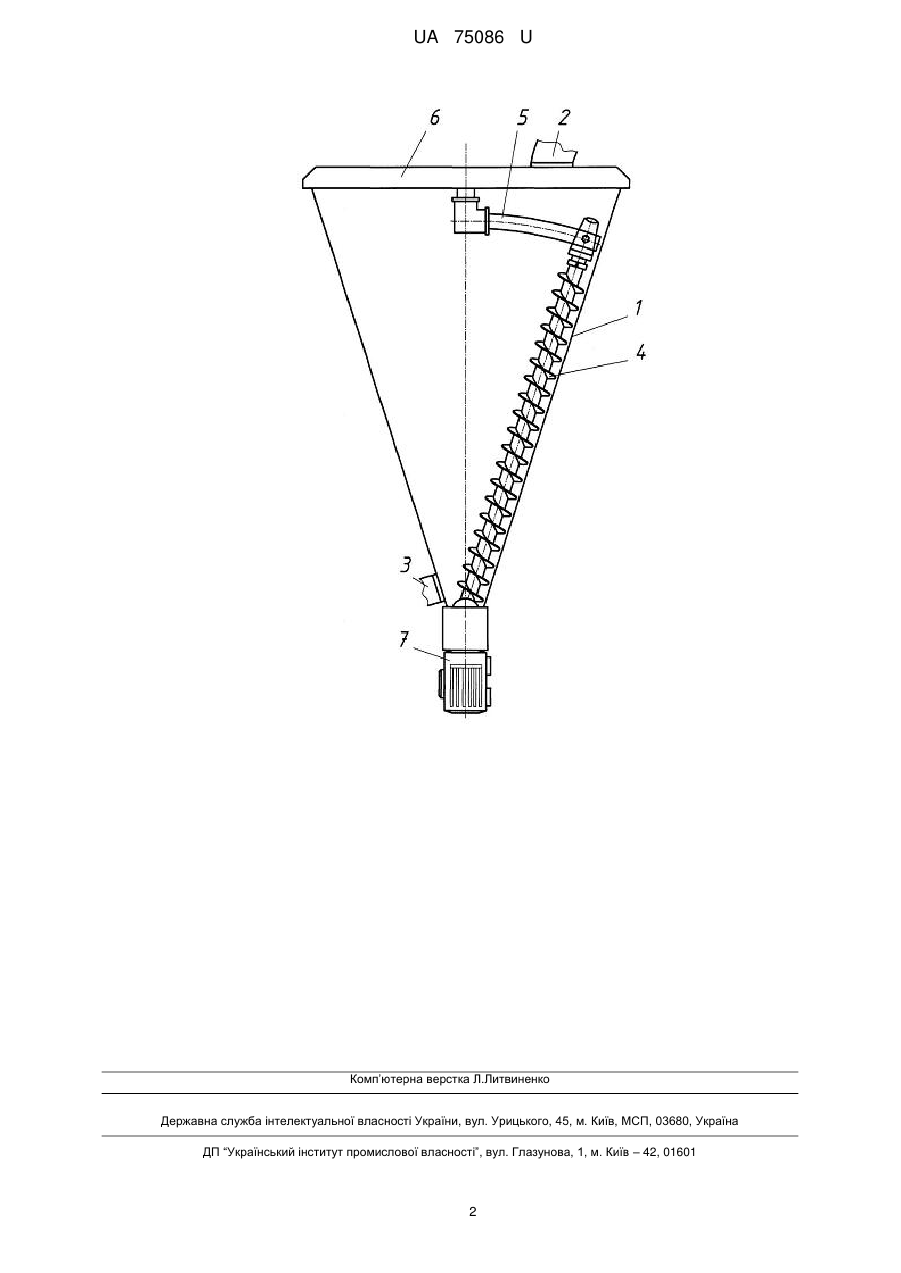

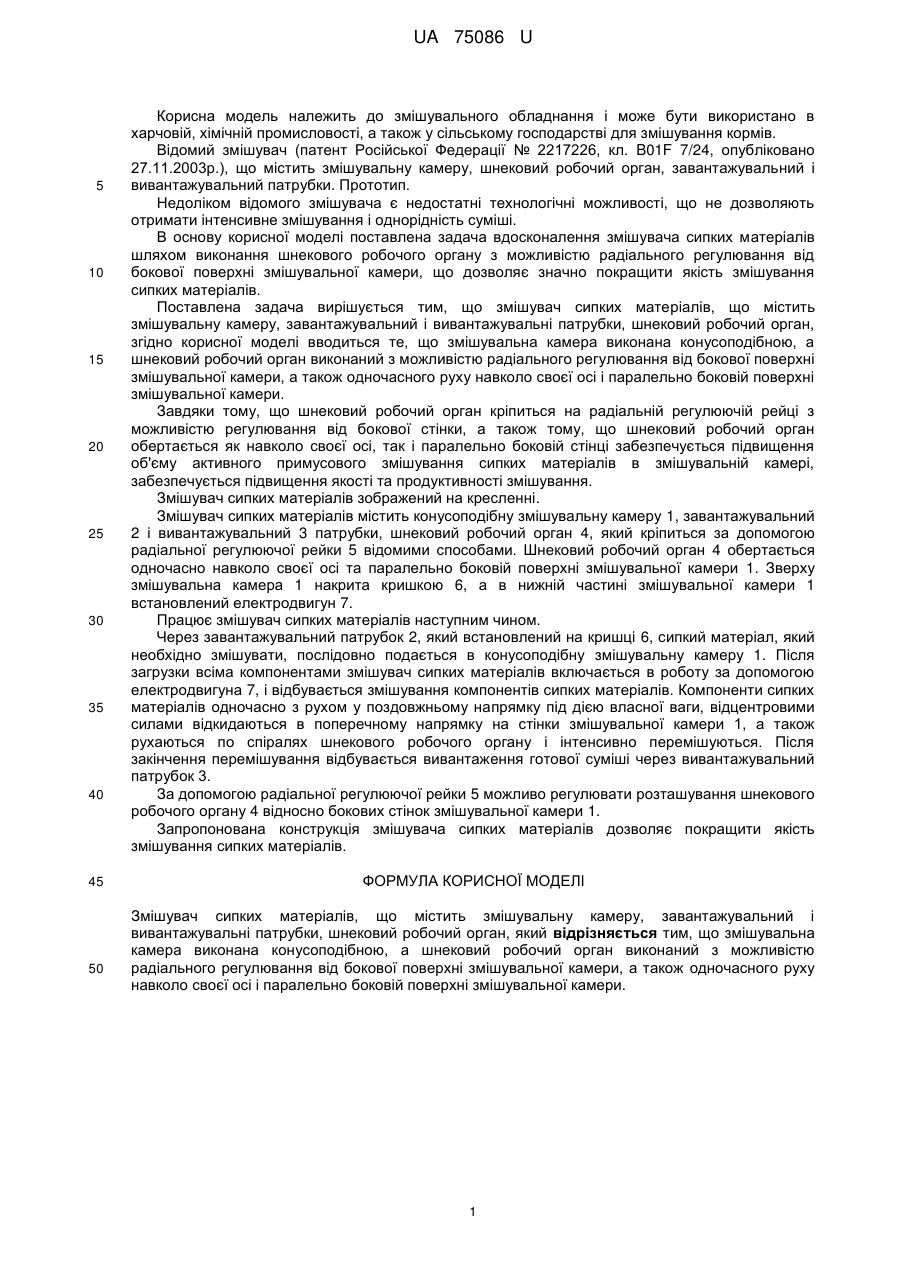

Реферат: Змішувач сипких матеріалів містить змішувальну камеру, завантажувальний і вивантажувальні патрубки, шнековий робочий орган. Змішувальна камера виконана конусоподібною, а шнековий робочий орган виконаний з можливістю радіального регулювання від бокової поверхні змішувальної камери, а також одночасного руху навколо своєї осі і паралельно боковій поверхні змішувальної камери. UA 75086 U (54) ЗМІШУВАЧ СИПКИХ МАТЕРІАЛІВ UA 75086 U UA 75086 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до змішувального обладнання і може бути використано в харчовій, хімічній промисловості, а також у сільському господарстві для змішування кормів. Відомий змішувач (патент Російської Федерації № 2217226, кл. B01F 7/24, опубліковано 27.11.2003р.), що містить змішувальну камеру, шнековий робочий орган, завантажувальний і вивантажувальний патрубки. Прототип. Недоліком відомого змішувача є недостатні технологічні можливості, що не дозволяють отримати інтенсивне змішування і однорідність суміші. В основу корисної моделі поставлена задача вдосконалення змішувача сипких матеріалів шляхом виконання шнекового робочого органу з можливістю радіального регулювання від бокової поверхні змішувальної камери, що дозволяє значно покращити якість змішування сипких матеріалів. Поставлена задача вирішується тим, що змішувач сипких матеріалів, що містить змішувальну камеру, завантажувальний і вивантажувальні патрубки, шнековий робочий орган, згідно корисної моделі вводиться те, що змішувальна камера виконана конусоподібною, а шнековий робочий орган виконаний з можливістю радіального регулювання від бокової поверхні змішувальної камери, а також одночасного руху навколо своєї осі і паралельно боковій поверхні змішувальної камери. Завдяки тому, що шнековий робочий орган кріпиться на радіальній регулюючій рейці з можливістю регулювання від бокової стінки, а також тому, що шнековий робочий орган обертається як навколо своєї осі, так і паралельно боковій стінці забезпечується підвищення об'єму активного примусового змішування сипких матеріалів в змішувальній камері, забезпечується підвищення якості та продуктивності змішування. Змішувач сипких матеріалів зображений на кресленні. Змішувач сипких матеріалів містить конусоподібну змішувальну камеру 1, завантажувальний 2 і вивантажувальний 3 патрубки, шнековий робочий орган 4, який кріпиться за допомогою радіальної регулюючої рейки 5 відомими способами. Шнековий робочий орган 4 обертається одночасно навколо своєї осі та паралельно боковій поверхні змішувальної камери 1. Зверху змішувальна камера 1 накрита кришкою 6, а в нижній частині змішувальної камери 1 встановлений електродвигун 7. Працює змішувач сипких матеріалів наступним чином. Через завантажувальний патрубок 2, який встановлений на кришці 6, сипкий матеріал, який необхідно змішувати, послідовно подається в конусоподібну змішувальну камеру 1. Після загрузки всіма компонентами змішувач сипких матеріалів включається в роботу за допомогою електродвигуна 7, і відбувається змішування компонентів сипких матеріалів. Компоненти сипких матеріалів одночасно з рухом у поздовжньому напрямку під дією власної ваги, відцентровими силами відкидаються в поперечному напрямку на стінки змішувальної камери 1, а також рухаються по спіралях шнекового робочого органу і інтенсивно перемішуються. Після закінчення перемішування відбувається вивантаження готової суміші через вивантажувальний патрубок 3. За допомогою радіальної регулюючої рейки 5 можливо регулювати розташування шнекового робочого органу 4 відносно бокових стінок змішувальної камери 1. Запропонована конструкція змішувача сипких матеріалів дозволяє покращити якість змішування сипких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Змішувач сипких матеріалів, що містить змішувальну камеру, завантажувальний і вивантажувальні патрубки, шнековий робочий орган, який відрізняється тим, що змішувальна камера виконана конусоподібною, а шнековий робочий орган виконаний з можливістю радіального регулювання від бокової поверхні змішувальної камери, а також одночасного руху навколо своєї осі і паралельно боковій поверхні змішувальної камери. 1 UA 75086 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
