Барабанний млин

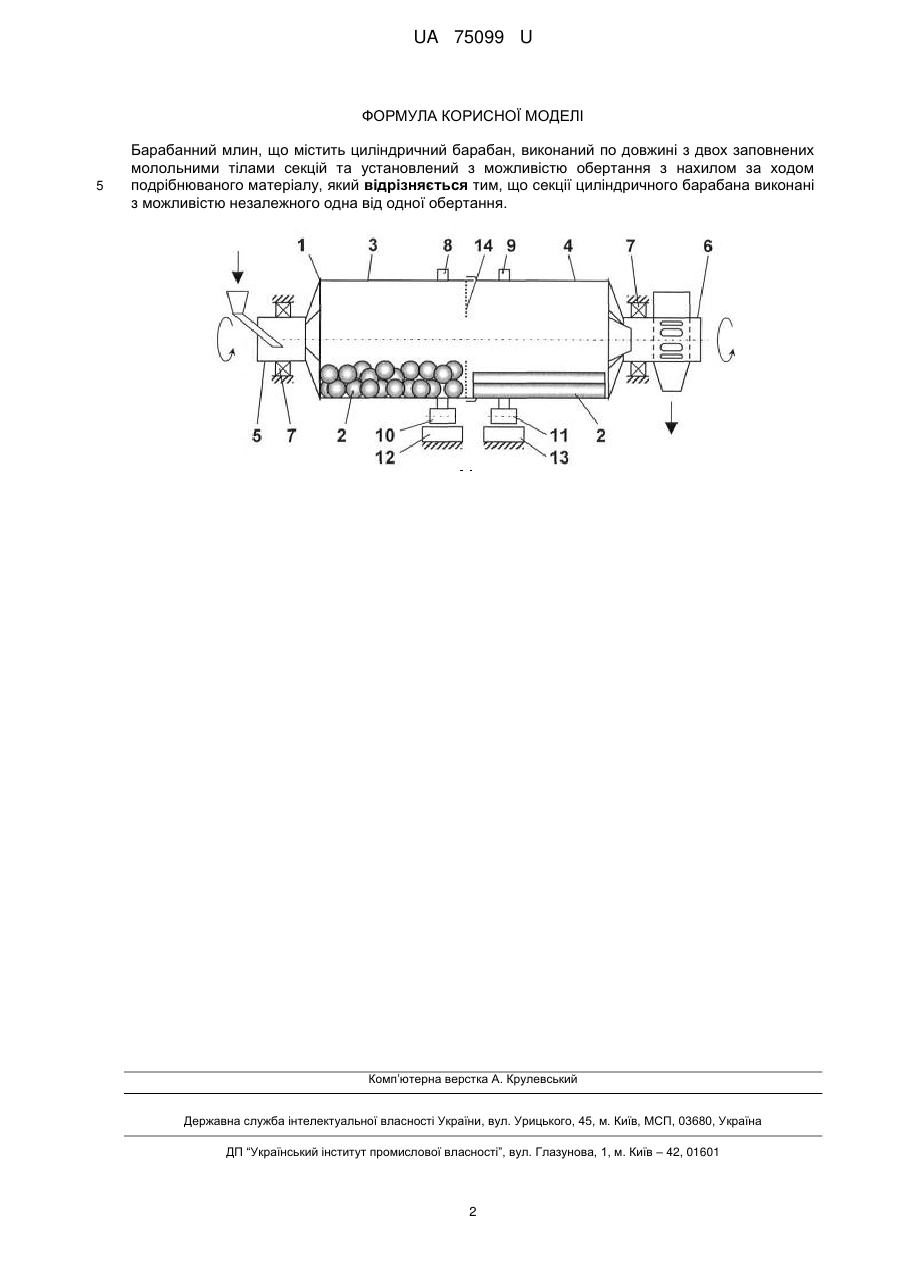

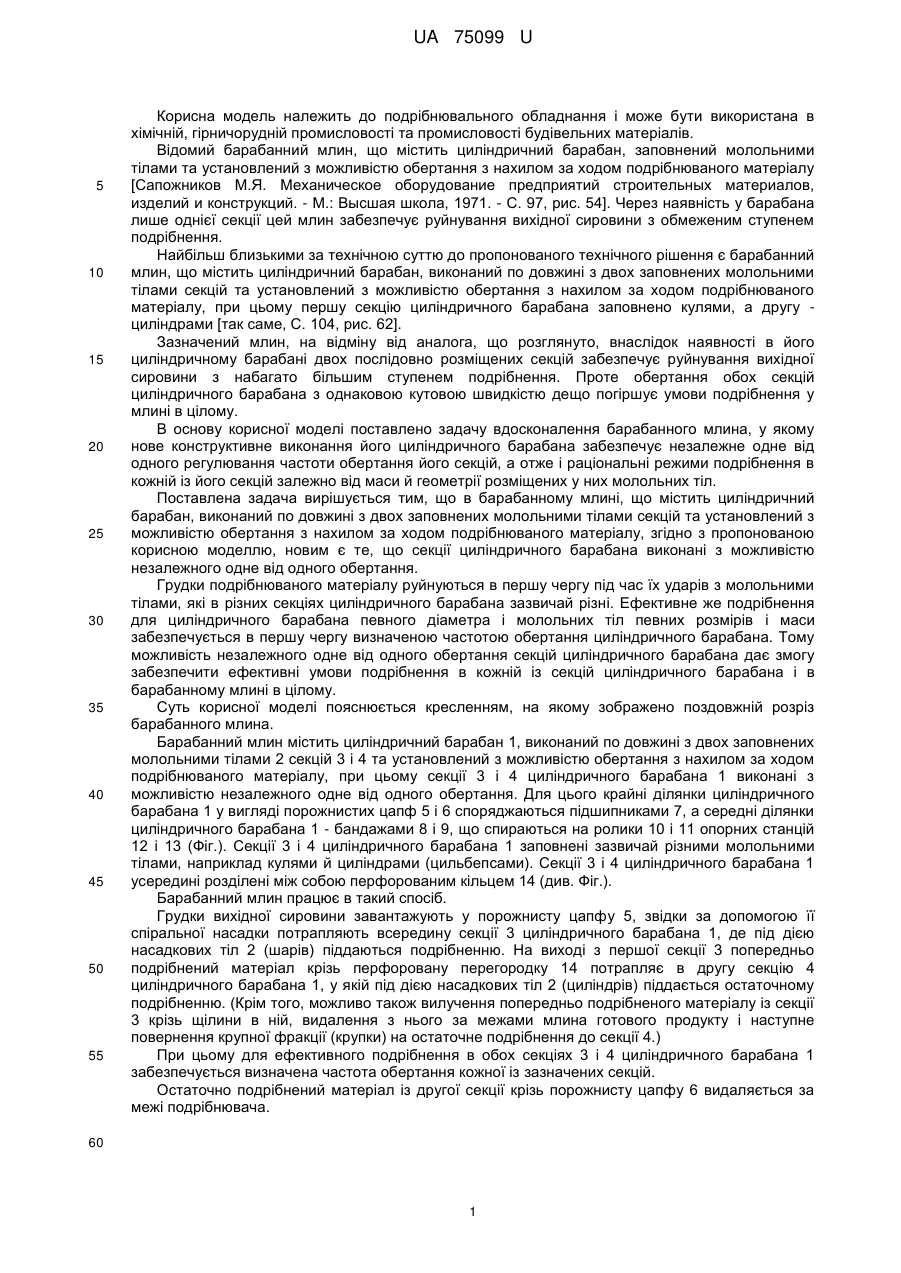

Реферат: UA 75099 U UA 75099 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювального обладнання і може бути використана в хімічній, гірничорудній промисловості та промисловості будівельних матеріалів. Відомий барабанний млин, що містить циліндричний барабан, заповнений молольними тілами та установлений з можливістю обертання з нахилом за ходом подрібнюваного матеріалу [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 97, рис. 54]. Через наявність у барабана лише однієї секції цей млин забезпечує руйнування вихідної сировини з обмеженим ступенем подрібнення. Найбільш близькими за технічною суттю до пропонованого технічного рішення є барабанний млин, що містить циліндричний барабан, виконаний по довжині з двох заповнених молольними тілами секцій та установлений з можливістю обертання з нахилом за ходом подрібнюваного матеріалу, при цьому першу секцію циліндричного барабана заповнено кулями, а другу циліндрами [так саме, С. 104, рис. 62]. Зазначений млин, на відміну від аналога, що розглянуто, внаслідок наявності в його циліндричному барабані двох послідовно розміщених секцій забезпечує руйнування вихідної сировини з набагато більшим ступенем подрібнення. Проте обертання обох секцій циліндричного барабана з однаковою кутовою швидкістю дещо погіршує умови подрібнення у млині в цілому. В основу корисної моделі поставлено задачу вдосконалення барабанного млина, у якому нове конструктивне виконання його циліндричного барабана забезпечує незалежне одне від одного регулювання частоти обертання його секцій, а отже і раціональні режими подрібнення в кожній із його секцій залежно від маси й геометрії розміщених у них молольних тіл. Поставлена задача вирішується тим, що в барабанному млині, що містить циліндричний барабан, виконаний по довжині з двох заповнених молольними тілами секцій та установлений з можливістю обертання з нахилом за ходом подрібнюваного матеріалу, згідно з пропонованою корисною моделлю, новим є те, що секції циліндричного барабана виконані з можливістю незалежного одне від одного обертання. Грудки подрібнюваного матеріалу руйнуються в першу чергу під час їх ударів з молольними тілами, які в різних секціях циліндричного барабана зазвичай різні. Ефективне же подрібнення для циліндричного барабана певного діаметра і молольних тіл певних розмірів і маси забезпечується в першу чергу визначеною частотою обертання циліндричного барабана. Тому можливість незалежного одне від одного обертання секцій циліндричного барабана дає змогу забезпечити ефективні умови подрібнення в кожній із секцій циліндричного барабана і в барабанному млині в цілому. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз барабанного млина. Барабанний млин містить циліндричний барабан 1, виконаний по довжині з двох заповнених молольними тілами 2 секцій 3 і 4 та установлений з можливістю обертання з нахилом за ходом подрібнюваного матеріалу, при цьому секції 3 і 4 циліндричного барабана 1 виконані з можливістю незалежного одне від одного обертання. Для цього крайні ділянки циліндричного барабана 1 у вигляді порожнистих цапф 5 і 6 споряджаються підшипниками 7, а середні ділянки циліндричного барабана 1 - бандажами 8 і 9, що спираються на ролики 10 і 11 опорних станцій 12 і 13 (Фіг.). Секції 3 і 4 циліндричного барабана 1 заповнені зазвичай різними молольними тілами, наприклад кулями й циліндрами (цильбепсами). Секції 3 і 4 циліндричного барабана 1 усередині розділені між собою перфорованим кільцем 14 (див. Фіг.). Барабанний млин працює в такий спосіб. Грудки вихідної сировини завантажують у порожнисту цапфу 5, звідки за допомогою її спіральної насадки потрапляють всередину секції 3 циліндричного барабана 1, де під дією насадкових тіл 2 (шарів) піддаються подрібненню. На виході з першої секції 3 попередньо подрібнений матеріал крізь перфоровану перегородку 14 потрапляє в другу секцію 4 циліндричного барабана 1, у якій під дією насадкових тіл 2 (циліндрів) піддається остаточному подрібненню. (Крім того, можливо також вилучення попередньо подрібненого матеріалу із секції 3 крізь щілини в ній, видалення з нього за межами млина готового продукту і наступне повернення крупної фракції (крупки) на остаточне подрібнення до секції 4.) При цьому для ефективного подрібнення в обох секціях 3 і 4 циліндричного барабана 1 забезпечується визначена частота обертання кожної із зазначених секцій. Остаточно подрібнений матеріал із другої секції крізь порожнисту цапфу 6 видаляється за межі подрібнювача. 60 1 UA 75099 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Барабанний млин, що містить циліндричний барабан, виконаний по довжині з двох заповнених молольними тілами секцій та установлений з можливістю обертання з нахилом за ходом подрібнюваного матеріалу, який відрізняється тим, що секції циліндричного барабана виконані з можливістю незалежного одна від одної обертання. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
