Барабанний млин

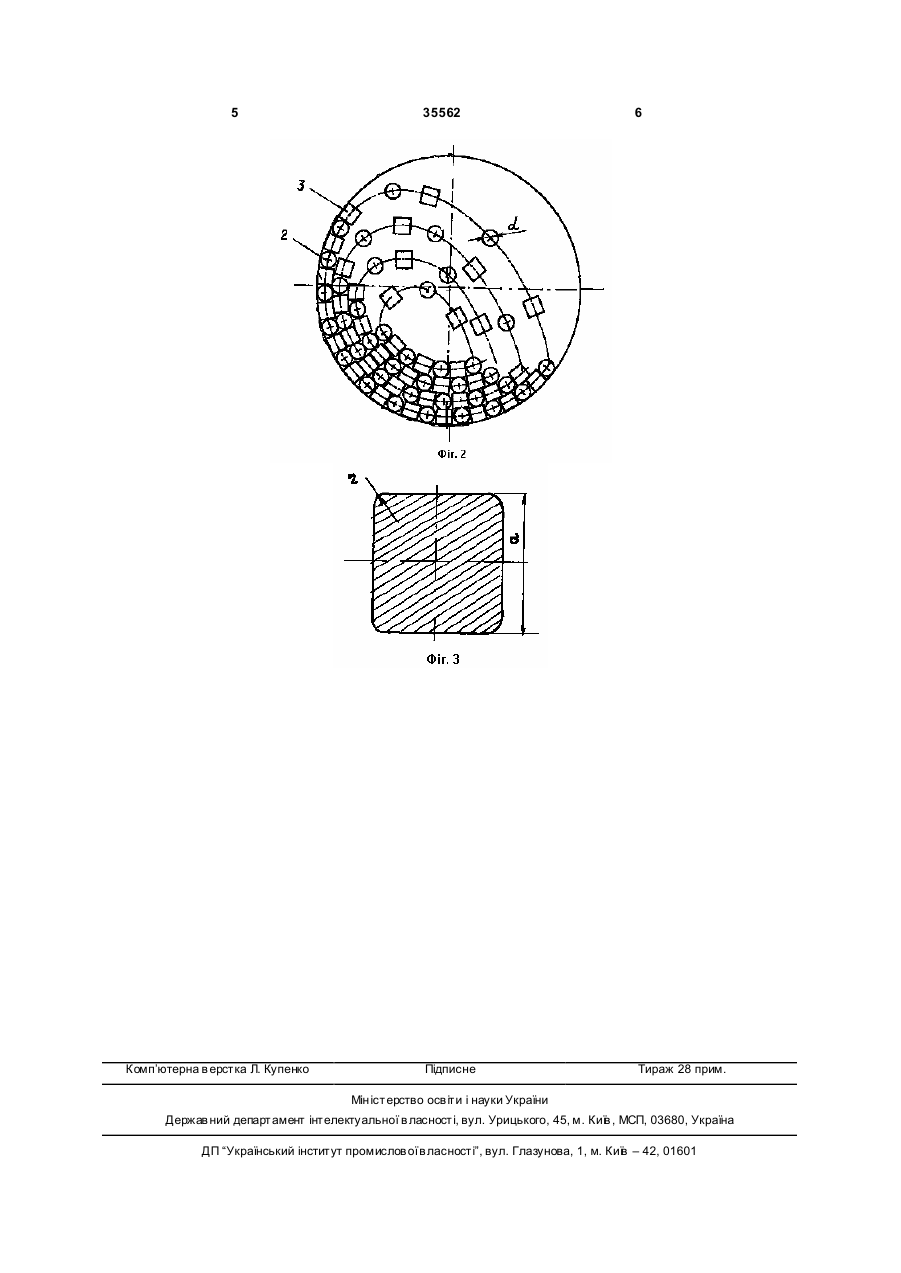

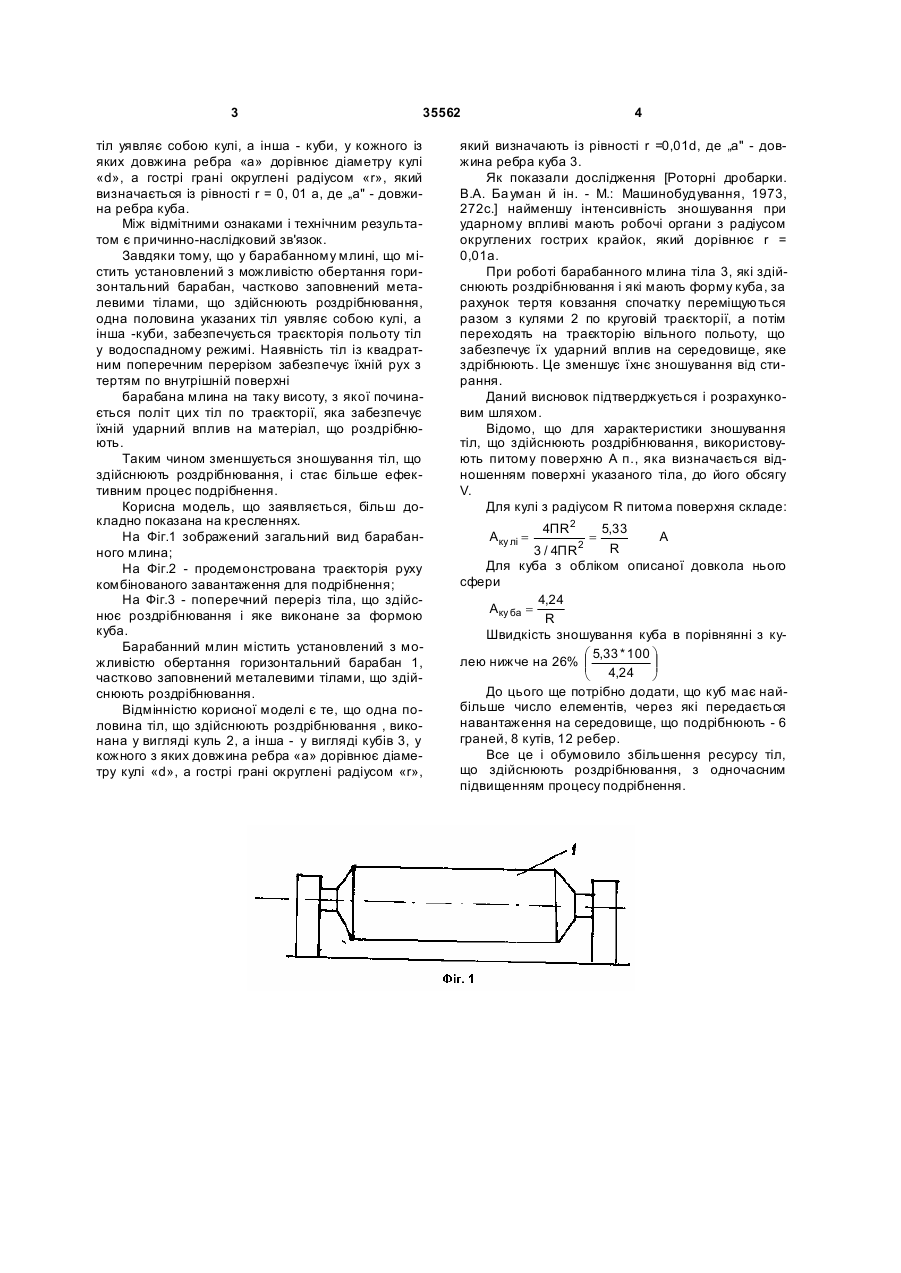

Барабанний млин, що містить установлений з можливістю обертання горизонтальний барабан, частково заповнений металевими тілами, що здійснюють роздрібнювання, який відрізняється тим, що одна половина указаних тіл виконана у вигляді куль, а інша - кубів, у кожного із яких довжина ребра а дорівнює діаметру кулі d, а гострі грані округлені радіусом r, який визначається із рівності r=0,01а, де а - довжина ребра куба. (19) (21) u200805180 (22) 21.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) СУКОВ ГЕННАДІЙ СЕРГІЙОВИЧ, UA, КИСЕЛЬОВ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ТКАЧОВ МИКОЛА АНДРІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", U A 3 35562 тіл уявляє собою кулі, а інша - куби, у кожного із яких довжина ребра «а» дорівнює діаметру кулі «d», а гострі грані округлені радіусом «r», який визначається із рівності r = 0, 01 а, де „а" - довжина ребра куба. Між відмітними ознаками і технічним результатом є причинно-наслідковий зв'язок. Завдяки тому, що у барабанному млині, що містить установлений з можливістю обертання горизонтальний барабан, частково заповнений металевими тілами, що здійснюють роздрібнювання, одна половина указаних тіл уявляє собою кулі, а інша -куби, забезпечується траєкторія польоту тіл у водоспадному режимі. Наявність тіл із квадратним поперечним перерізом забезпечує їхній рух з тертям по внутрішній поверхні барабана млина на таку висоту, з якої починається політ цих тіл по траєкторії, яка забезпечує їхній ударний вплив на матеріал, що роздрібнюють. Таким чином зменшується зношування тіл, що здійснюють роздрібнювання, і стає більше ефективним процес подрібнення. Корисна модель, що заявляється, більш докладно показана на кресленнях. На Фіг.1 зображений загальний вид барабанного млина; На Фіг.2 - продемонстрована траєкторія руху комбінованого завантаження для подрібнення; На Фіг.3 - поперечний переріз тіла, що здійснює роздрібнювання і яке виконане за формою куба. Барабанний млин містить установлений з можливістю обертання горизонтальний барабан 1, частково заповнений металевими тілами, що здійснюють роздрібнювання. Відмінністю корисної моделі є те, що одна половина тіл, що здійснюють роздрібнювання , виконана у вигляді куль 2, а інша - у вигляді кубів 3, у кожного з яких довжина ребра «а» дорівнює діаметру кулі «d», а гострі грані округлені радіусом «r», 4 який визначають із рівності r =0,01d, де „а" - довжина ребра куба 3. Як показали дослідження [Роторні дробарки. В.А. Ба уман й ін. - М.: Машинобудування, 1973, 272с.] найменшу інтенсивність зношування при ударному впливі мають робочі органи з радіусом округлених гострих крайок, який дорівнює r = 0,01a. При роботі барабанного млина тіла 3, які здійснюють роздрібнювання і які мають форму куба, за рахунок тертя ковзання спочатку переміщуються разом з кулями 2 по круговій траєкторії, а потім переходять на траєкторію вільного польоту, що забезпечує їх ударний вплив на середовище, яке здрібнюють. Це зменшує їхнє зношування від стирання. Даний висновок підтверджується і розрахунковим шляхом. Відомо, що для характеристики зношування тіл, що здійснюють роздрібнювання, використовують питому поверхню А п., яка визначається відношенням поверхні указаного тіла, до його обсягу V. Для кулі з радіусом R питома поверхня складе: 4ПR2 5,33 = A R 3 / 4ПR2 Для куба з обліком описаної довкола нього сфери 4,24 Aку ба = R Швидкість зношування куба в порівнянні з куæ 5,33 * 100 ö лею нижче на 26% ç ÷ ç ÷ è 4,24 ø До цього ще потрібно додати, що куб має найбільше число елементів, через які передається навантаження на середовище, що подрібнюють - 6 граней, 8 кутів, 12 ребер. Все це і обумовило збільшення ресурсу тіл, що здійснюють роздрібнювання, з одночасним підвищенням процесу подрібнення. Aку лі = 5 Комп’ютерна в ерстка Л. Купенко 35562 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
