Пересувне будівельне риштування

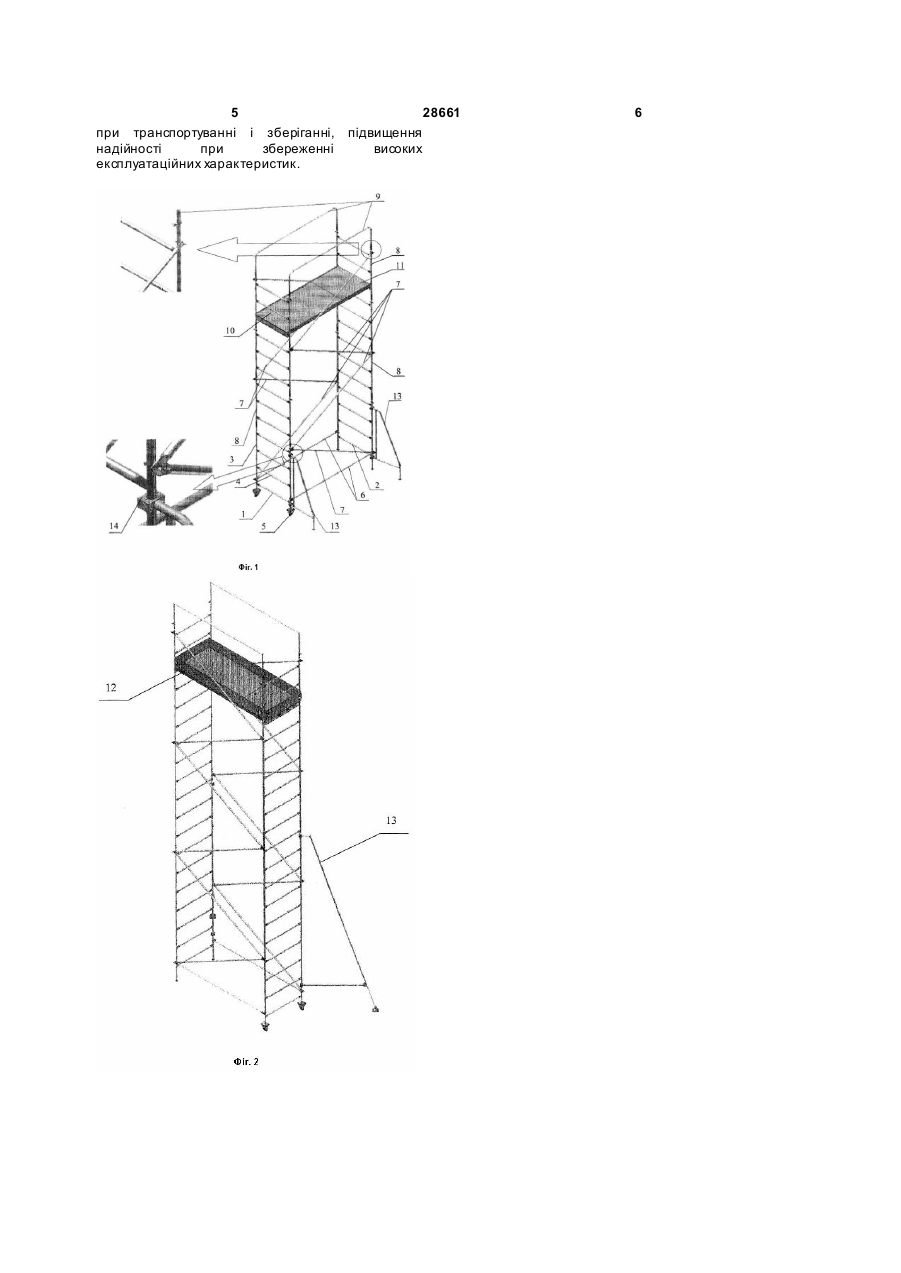

1. Пересувне будівельне риштування, що містить опорну і рухому стійки, складені з вертикальних труб, з'єднаних поперечками, ригелі і діагоналі, що з'єднують між собою стійки, встановлений на поперечках настил і перила, яке відрізняє ться тим, що на опорній і рухомій стійках рознімно встановлені боковини, які складені з вертикальних труб, з'єднаних поперечками, 5. 3 28661 4 замінюючи самих стійок, що призводить до Сутність запропонованої корисної моделі спрощення, зручності і мобільності монтажу і пояснюється кресленнями, де демонтажу, компактності при транспортуванні і на Фіг.1 зображений загальний вигляд зберіганні, підвищення надійності пересувних пересувних буді вельних риштувань; будівельних риштувань при збереженні високих на Фіг.2 - загальний вигляд пересувних експлуатаційних характеристик. будівельних риштувань збільшеної висоти. Поставлена задача вирішується тим, що у Пересувні будівельні риштування (Фіг.1) пересувних будівельних риштуваннях, що містять містять опорну стійку 1 і рухому стійку 2, які рухому і опорну стійки, які складені з вертикальних складені з вертикальних труб 3, з'єднаних труб, з'єднаних поперечками, ригелі й діагоналі, поперечками 4. Рухома стійка 1 оснащена що з'єднують між собою стійки, встановлений на рухомими опорами 5 з гальмами (на кресленнях поперечках настил і перила, відповідно до не показані). Стійки 1 і 2 з'єднані між собою корисної моделі на опорній і рухомій стійках ригелями 6 і діагоналями 7, для цього останні на роз'ємно встановлені боковини, які складені з своїх плоских кінцях мають отвори. Отвори мають вертикальних труб, з'єднаних поперечками, також вертикальні труби 3, а діагоналі 7 закріплені причому кількість боковин залежить від необхідної на них за допомогою болтів і гайок. На стійки 1 і 2 висоти риштування, і вони з'єднані з по вертикалі встановлені по способу "тр уба в протилежними стійкою і боковинами за допомогою трубу" і зафіксовані шпильками боковини 8, які діагоналей. також складені з вертикальних тр уб 3, з'єднаних В інших конкретних формах виконання рухома поперечками 4. Кількістю встановлених боковин 8 і опорна стійки додатково забезпечені регулюють висоту пересувних будівельних щонайменше одним опорним елементомриштувань (Фіг.2). При цьому всі боковини 8 розкосом, який закріплений за допомогою з'єднані з протилежними стійками 1, 2 і півхомутів і гвинтів. боковинами 8 діагоналями 7. На штирі останньої Настил може бути забезпечений бортовим боковини 8 встановлені перила 9 і зафіксовані огородженням і люком. болтом з гайкою. На необхідній висоті на Між сукупністю суттєви х ознак пристрою, що поперечки 4 укладений настил 10, який може бути заявляється, і технічним результатом, що оснащений люком 11, при цьому висота перил 9 досягається, існує наступний причинноне має бути меншою за 1,1м від настилу 10. наслідковий зв'язок. Настил 10 може бути забезпечений бортовим Введення додаткових конструктивних огородженням 12 для запобігання падінню елементів, а саме роз'ємне встановлення на інструмента, сміття й інших предметів з настилу рухомій і опорній стійках боковин, які складені з 10. Для підвищення стійкості і, відповідно, вертикальних труб, з'єднаних поперечками, надійності пересувних будівельних риштувань причому кількість боковин залежить від необхідної вони можуть додатково спиратися на один або висоти риштування, і вони з'єднані з більше розкосів 13 трикутної форми, які закріплені протилежними стійкою і боковинами за допомогою на стійках 1 та/або 2 за допомогою півхомутів 14 і діагоналей, у сукупності з відомими ознаками гвинтів. корисної моделі, що заявляється, забезпечує Монтаж пересувних буді вельних риштувань можливість, за необхідності, змінювати висоту здійснюють таким чином. риштування, не замінюючи самих стійок, а шляхом На підготовленій опорній площадці монтажу на них або демонтажу певної необхідної встановлюють опорну стійку 1 і р ухому стійку 2, кількості боковин. Таким чином риштування мають при цьому рухомі опори 5 загальмовані. За модульну конструкцію, яку легко і швидко змінити, необхідності до стійок 1 і 2 приєднують за що спричиняє спрощення, зручність і мобільність допомогою півхомутів 14 і гвинтів розкоси 13. монтажу і демонтажу, компактність при Стійки 1 і 2 встановлюють вертикально на транспортуванні і зберіганні, підвищення необхідній відстані одна від одної, що відповідає надійності пересувних будівельних риштувань при довжині настилу 10. Після цього стійку 1 з'єднують збереженні високих експлуатаційних зі стійкою 2 горизонтальними ригелями 6 і характеристик. діагоналями 7. На стійки 1 і 2 встановлюють Крім того, забезпечення рухомої і опорної необхідну однакову кількість боковин 8, які стійок додатково щонайменше одним опорним з'єднують з протилежними боковинами і стійками елементом-розкосом призводить до збільшення діагоналями 7. На останні боковини встановлюють загальної кількості опор, що разом із трикутною перила 9, після цього на необхідній висоті формою розкосу забезпечує підвищення стійкості укладають настил 10 з люком 11, який дозволяє і, відповідно, надійності риштування, надто при користувачу легко і зручно дістатися настилу, великій їх висоті. А закріплення розкосу за використовуючи поперечки 4 як сходи. За допомогою півхомутів і гвинтів сприяє підвищенню необхідності пересування риштування гальма надійності цього закріплення. знімають і риштування пересувають на рухомих Забезпечення настилу бортовим опорах 5, які в необхідному місці знов гальмують. огородженням та/або люком зумовлює зручність Демонтаж пересувних будівельних риштувань при експлуатації риштування: бортове починають з настилу в послідовності, зворотною огородження уберігає від падіння інструменти і послідовності монтажу. матеріали, а наявність люку дозволяє користувачу Таким чином, у запропонованій корисній легко і зручно дістатися настилу. моделі досягається спрощення, зручність і мобільність монтажу і демонтажу, компактність 5 28661 при транспортуванні і зберіганні, підвищення надійності при збереженні високих експлуатаційних характеристик. 6
