Формула / Реферат

Горизонтальна гідроенергетична установка, що складається з горизонтального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статора, виконаного у вигляді циліндричної труби, закритої з обох боків водозахисними щитами з осьовими підшипниками, внутрішні кільця яких запресовані на валу ротора, а зовнішні - запресовані у водозахисні щити, а також вала ротора, встановленого на зовнішніх кільцях опорних підшипників в розпірному каркасі з обох кінців вала ротора, і системи водорозділюючих коробів зі скеровуючими рукавами змінної довжини, який відрізняється тим, що на зовнішній поверхні корпуса циліндра статора розміщені лопаті для обертання статора відносно ротора у взаємно протилежні напрямки під дією спадаючого потоку води.

Текст

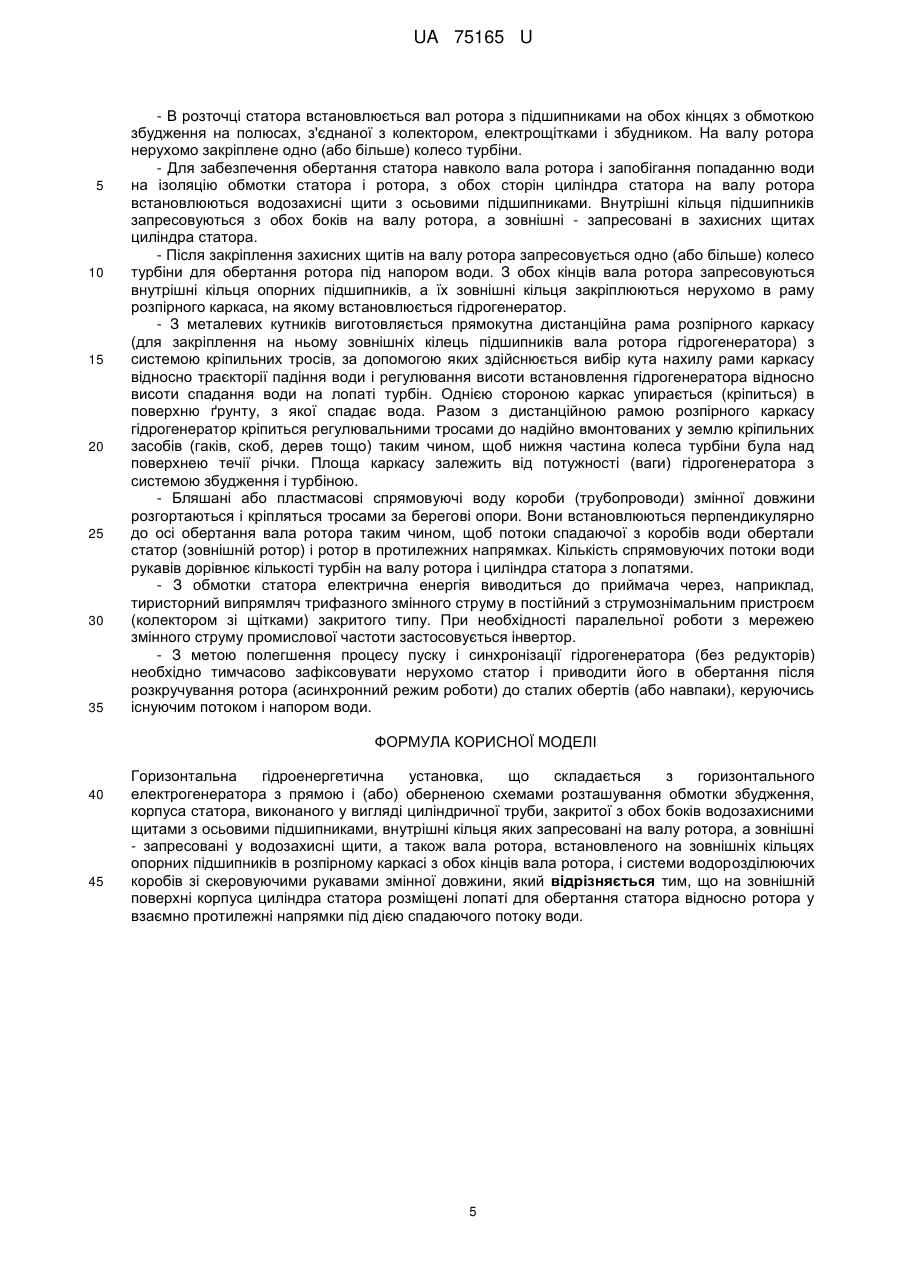

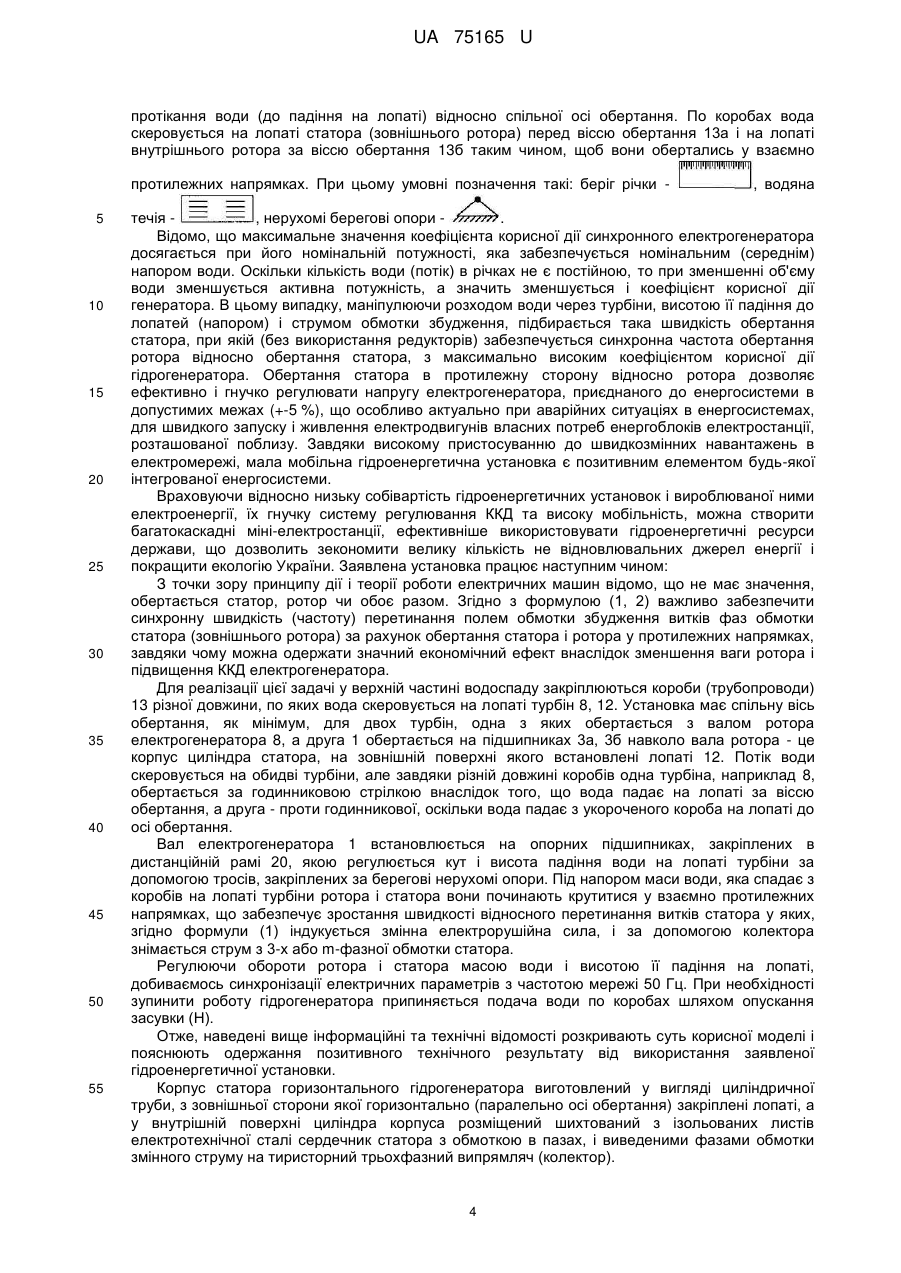

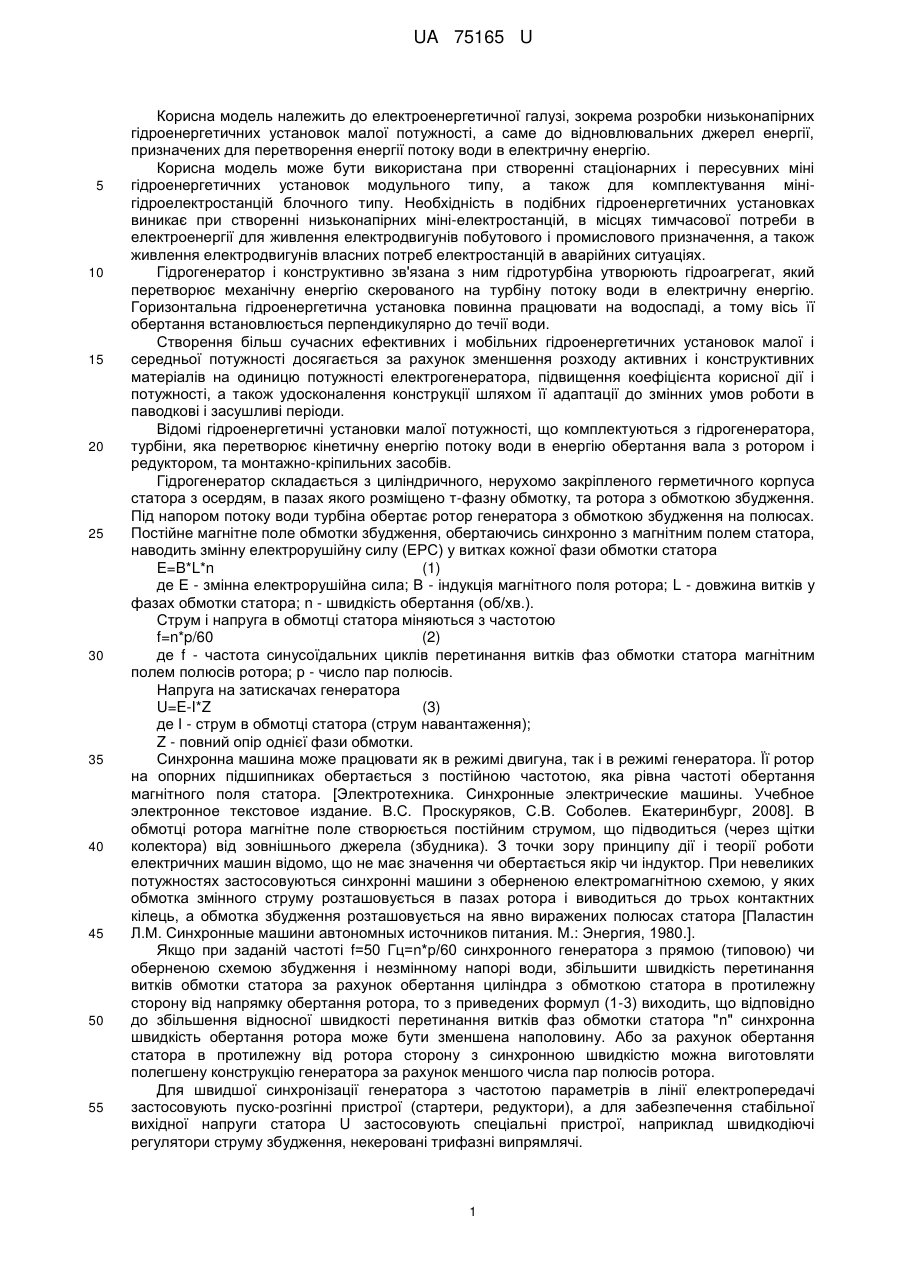

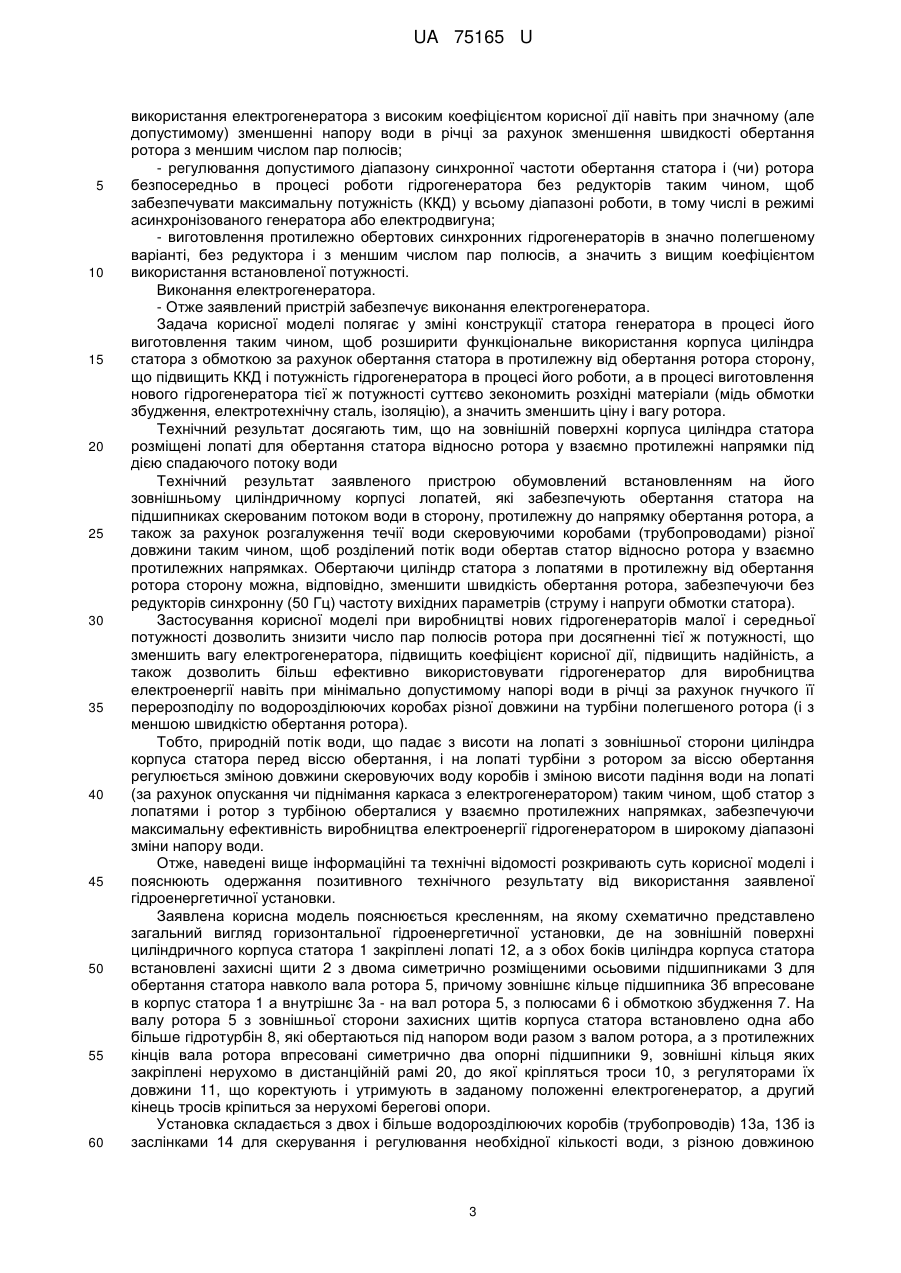

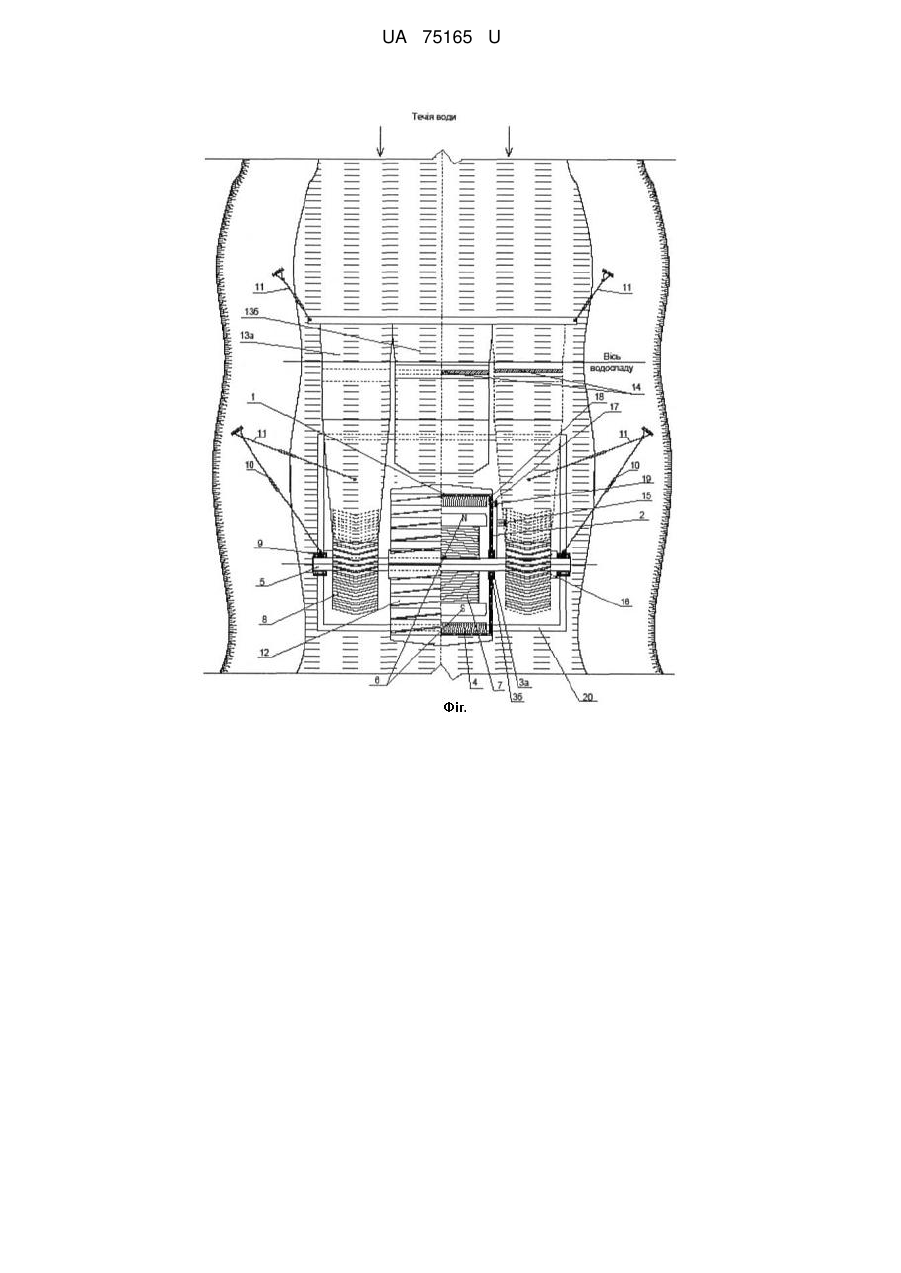

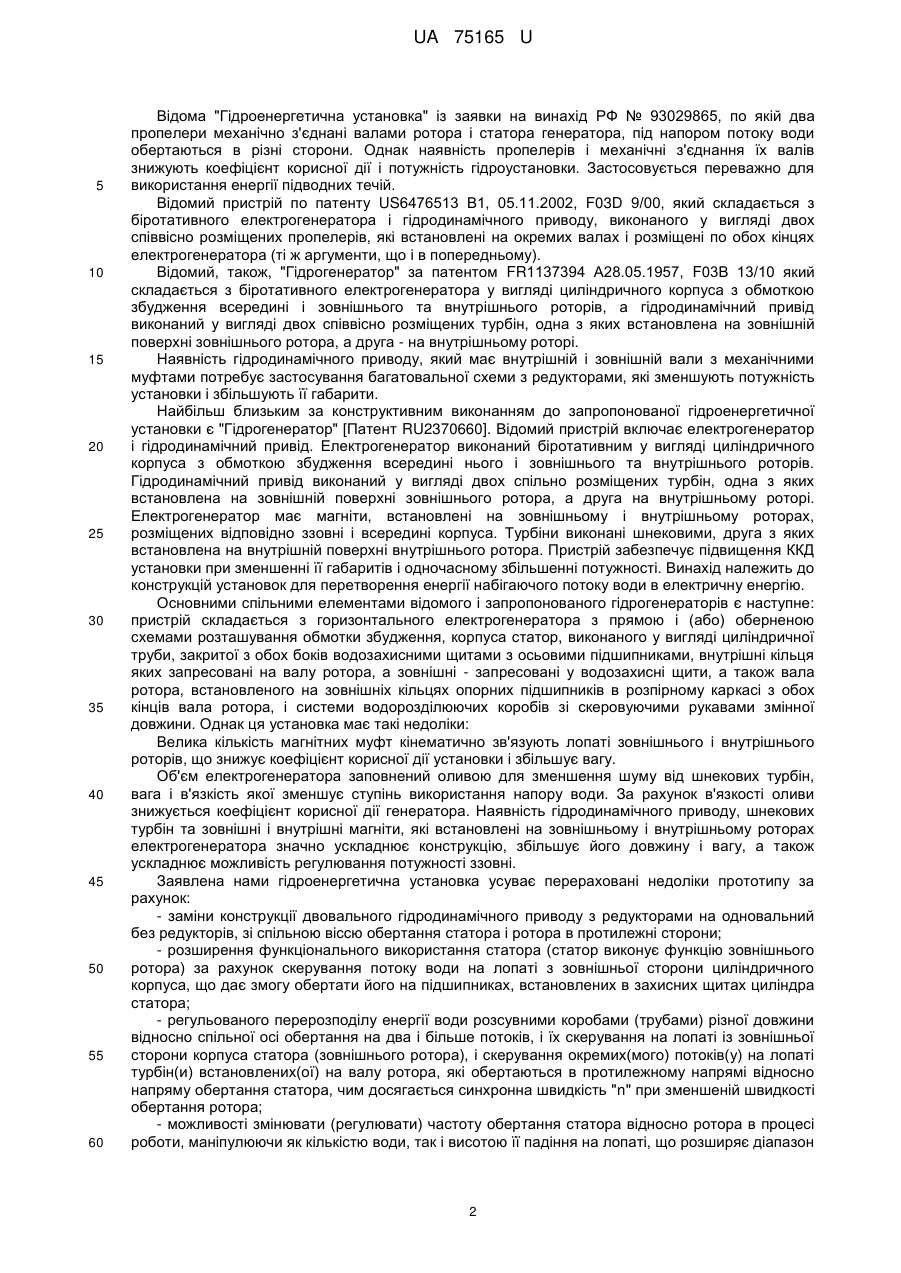

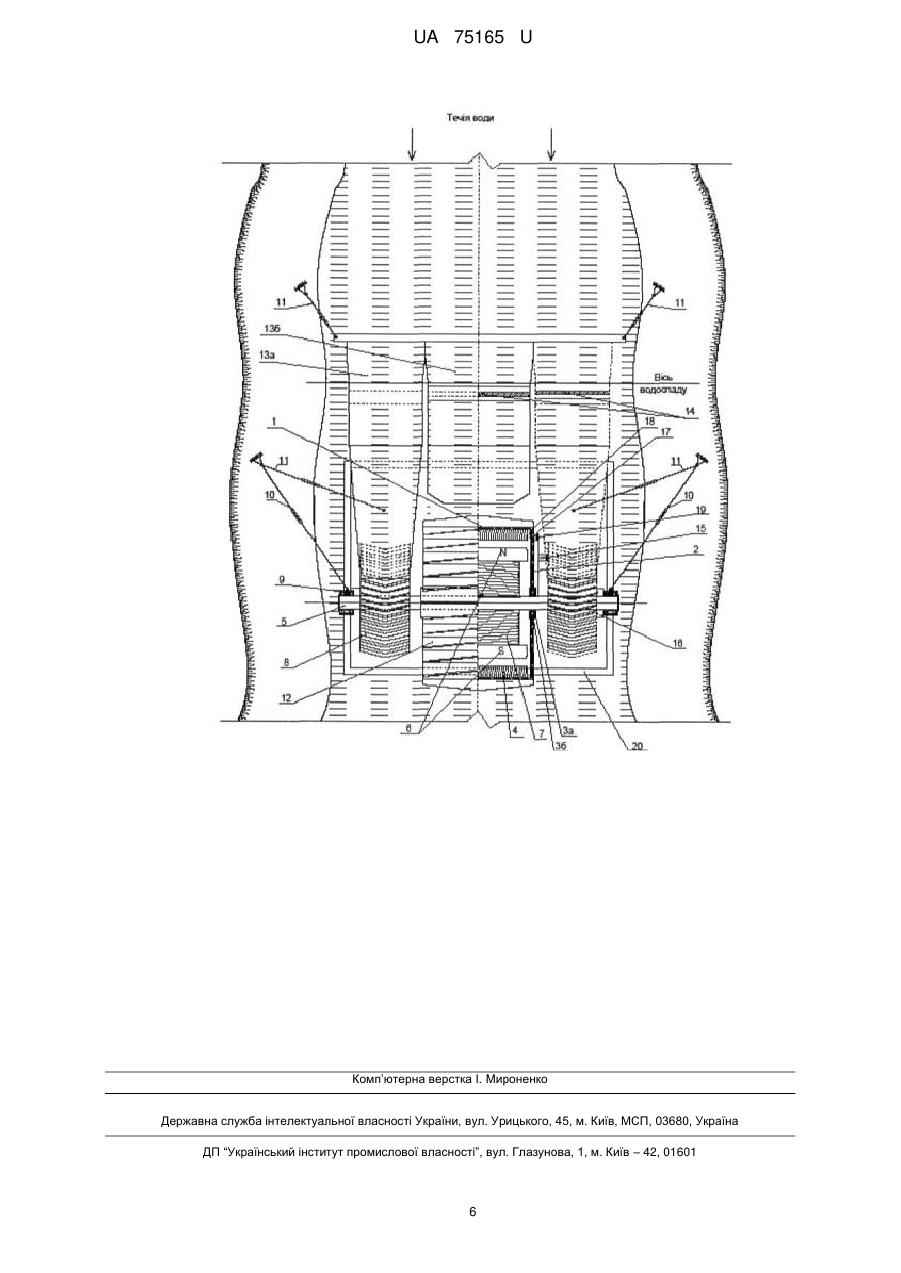

Реферат: Горизонтальна гідроенергетична установка складається з горизонтального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статора, виконаного у вигляді циліндричної труби, закритої з обох боків водозахисними щитами з осьовими підшипниками, внутрішні кільця яких запресовані на валу ротора, а зовнішні запресовані у водозахисні щити, а також вала ротора, встановленого на зовнішніх кільцях опорних підшипників в розпірному каркасі з обох кінців вала ротора, і системи водорозділюючих коробів зі скеровуючими рукавами змінної довжини. На зовнішній поверхні корпуса циліндра статора розміщені лопаті для обертання статора відносно ротора у взаємно протилежні напрямки під дією спадаючого потоку води. UA 75165 U (54) ГОРИЗОНТАЛЬНА ГІДРОЕНЕРГЕТИЧНА УСТАНОВКА UA 75165 U UA 75165 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетичної галузі, зокрема розробки низьконапірних гідроенергетичних установок малої потужності, а саме до відновлювальних джерел енергії, призначених для перетворення енергії потоку води в електричну енергію. Корисна модель може бути використана при створенні стаціонарних і пересувних міні гідроенергетичних установок модульного типу, а також для комплектування мінігідроелектростанцій блочного типу. Необхідність в подібних гідроенергетичних установках виникає при створенні низьконапірних міні-електростанцій, в місцях тимчасової потреби в електроенергії для живлення електродвигунів побутового і промислового призначення, а також живлення електродвигунів власних потреб електростанцій в аварійних ситуаціях. Гідрогенератор і конструктивно зв'язана з ним гідротурбіна утворюють гідроагрегат, який перетворює механічну енергію скерованого на турбіну потоку води в електричну енергію. Горизонтальна гідроенергетична установка повинна працювати на водоспаді, а тому вісь її обертання встановлюється перпендикулярно до течії води. Створення більш сучасних ефективних і мобільних гідроенергетичних установок малої і середньої потужності досягається за рахунок зменшення розходу активних і конструктивних матеріалів на одиницю потужності електрогенератора, підвищення коефіцієнта корисної дії і потужності, а також удосконалення конструкції шляхом її адаптації до змінних умов роботи в паводкові і засушливі періоди. Відомі гідроенергетичні установки малої потужності, що комплектуються з гідрогенератора, турбіни, яка перетворює кінетичну енергію потоку води в енергію обертання вала з ротором і редуктором, та монтажно-кріпильних засобів. Гідрогенератор складається з циліндричного, нерухомо закріпленого герметичного корпуса статора з осердям, в пазах якого розміщено т-фазну обмотку, та ротора з обмоткою збудження. Під напором потоку води турбіна обертає ротор генератора з обмоткою збудження на полюсах. Постійне магнітне поле обмотки збудження, обертаючись синхронно з магнітним полем статора, наводить змінну електрорушійну силу (ЕРС) у витках кожної фази обмотки статора E=B*L*n (1) де Е - змінна електрорушійна сила; В - індукція магнітного поля ротора; L - довжина витків у фазах обмотки статора; n - швидкість обертання (об/хв.). Струм і напруга в обмотці статора міняються з частотою f=n*p/60 (2) де f - частота синусоїдальних циклів перетинання витків фаз обмотки статора магнітним полем полюсів ротора; р - число пар полюсів. Напруга на затискачах генератора U=E-I*Z (3) де І - струм в обмотці статора (струм навантаження); Z - повний опір однієї фази обмотки. Синхронна машина може працювати як в режимі двигуна, так і в режимі генератора. Її ротор на опорних підшипниках обертається з постійною частотою, яка рівна частоті обертання магнітного поля статора. [Электротехника. Синхронные электрические машины. Учебное электронное текстовое издание. В.С. Проскуряков, С.В. Соболев. Екатеринбург, 2008]. В обмотці ротора магнітне поле створюється постійним струмом, що підводиться (через щітки колектора) від зовнішнього джерела (збудника). З точки зору принципу дії і теорії роботи електричних машин відомо, що не має значення чи обертається якір чи індуктор. При невеликих потужностях застосовуються синхронні машини з оберненою електромагнітною схемою, у яких обмотка змінного струму розташовується в пазах ротора і виводиться до трьох контактних кілець, а обмотка збудження розташовується на явно виражених полюсах статора [Паластин Л.М. Синхронные машини автономных источников питания. М.: Энергия, 1980.]. Якщо при заданій частоті f=50 Гц=n*р/60 синхронного генератора з прямою (типовою) чи оберненою схемою збудження і незмінному напорі води, збільшити швидкість перетинання витків обмотки статора за рахунок обертання циліндра з обмоткою статора в протилежну сторону від напрямку обертання ротора, то з приведених формул (1-3) виходить, що відповідно до збільшення відносної швидкості перетинання витків фаз обмотки статора "n" синхронна швидкість обертання ротора може бути зменшена наполовину. Або за рахунок обертання статора в протилежну від ротора сторону з синхронною швидкістю можна виготовляти полегшену конструкцію генератора за рахунок меншого числа пар полюсів ротора. Для швидшої синхронізації генератора з частотою параметрів в лінії електропередачі застосовують пуско-розгінні пристрої (стартери, редуктори), а для забезпечення стабільної вихідної напруги статора U застосовують спеціальні пристрої, наприклад швидкодіючі регулятори струму збудження, некеровані трифазні випрямлячі. 1 UA 75165 U 5 10 15 20 25 30 35 40 45 50 55 60 Відома "Гідроенергетична установка" із заявки на винахід РФ № 93029865, по якій два пропелери механічно з'єднані валами ротора і статора генератора, під напором потоку води обертаються в різні сторони. Однак наявність пропелерів і механічні з'єднання їх валів знижують коефіцієнт корисної дії і потужність гідроустановки. Застосовується переважно для використання енергії підводних течій. Відомий пристрій по патенту US6476513 В1, 05.11.2002, F03D 9/00, який складається з біротативного електрогенератора і гідродинамічного приводу, виконаного у вигляді двох співвісно розміщених пропелерів, які встановлені на окремих валах і розміщені по обох кінцях електрогенератора (ті ж аргументи, що і в попередньому). Відомий, також, "Гідрогенератор" за патентом FR1137394 А28.05.1957, F03В 13/10 який складається з біротативного електрогенератора у вигляді циліндричного корпуса з обмоткою збудження всередині і зовнішнього та внутрішнього роторів, а гідродинамічний привід виконаний у вигляді двох співвісно розміщених турбін, одна з яких встановлена на зовнішній поверхні зовнішнього ротора, а друга - на внутрішньому роторі. Наявність гідродинамічного приводу, який має внутрішній і зовнішній вали з механічними муфтами потребує застосування багатовальної схеми з редукторами, які зменшують потужність установки і збільшують її габарити. Найбільш близьким за конструктивним виконанням до запропонованої гідроенергетичної установки є "Гідрогенератор" [Патент RU2370660]. Відомий пристрій включає електрогенератор і гідродинамічний привід. Електрогенератор виконаний біротативним у вигляді циліндричного корпуса з обмоткою збудження всередині нього і зовнішнього та внутрішнього роторів. Гідродинамічний привід виконаний у вигляді двох спільно розміщених турбін, одна з яких встановлена на зовнішній поверхні зовнішнього ротора, а друга на внутрішньому роторі. Електрогенератор має магніти, встановлені на зовнішньому і внутрішньому роторах, розміщених відповідно ззовні і всередині корпуса. Турбіни виконані шнековими, друга з яких встановлена на внутрішній поверхні внутрішнього ротора. Пристрій забезпечує підвищення ККД установки при зменшенні її габаритів і одночасному збільшенні потужності. Винахід належить до конструкцій установок для перетворення енергії набігаючого потоку води в електричну енергію. Основними спільними елементами відомого і запропонованого гідрогенераторів є наступне: пристрій складається з горизонтального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статор, виконаного у вигляді циліндричної труби, закритої з обох боків водозахисними щитами з осьовими підшипниками, внутрішні кільця яких запресовані на валу ротора, а зовнішні - запресовані у водозахисні щити, а також вала ротора, встановленого на зовнішніх кільцях опорних підшипників в розпірному каркасі з обох кінців вала ротора, і системи водорозділюючих коробів зі скеровуючими рукавами змінної довжини. Однак ця установка має такі недоліки: Велика кількість магнітних муфт кінематично зв'язують лопаті зовнішнього і внутрішнього роторів, що знижує коефіцієнт корисної дії установки і збільшує вагу. Об'єм електрогенератора заповнений оливою для зменшення шуму від шнекових турбін, вага і в'язкість якої зменшує ступінь використання напору води. За рахунок в'язкості оливи знижується коефіцієнт корисної дії генератора. Наявність гідродинамічного приводу, шнекових турбін та зовнішні і внутрішні магніти, які встановлені на зовнішньому і внутрішньому роторах електрогенератора значно ускладнює конструкцію, збільшує його довжину і вагу, а також ускладнює можливість регулювання потужності ззовні. Заявлена нами гідроенергетична установка усуває перераховані недоліки прототипу за рахунок: - заміни конструкції двовального гідродинамічного приводу з редукторами на одновальний без редукторів, зі спільною віссю обертання статора і ротора в протилежні сторони; - розширення функціонального використання статора (статор виконує функцію зовнішнього ротора) за рахунок скерування потоку води на лопаті з зовнішньої сторони циліндричного корпуса, що дає змогу обертати його на підшипниках, встановлених в захисних щитах циліндра статора; - регульованого перерозподілу енергії води розсувними коробами (трубами) різної довжини відносно спільної осі обертання на два і більше потоків, і їх скерування на лопаті із зовнішньої сторони корпуса статора (зовнішнього ротора), і скерування окремих(мого) потоків(у) на лопаті турбін(и) встановлених(ої) на валу ротора, які обертаються в протилежному напрямі відносно напряму обертання статора, чим досягається синхронна швидкість "n" при зменшеній швидкості обертання ротора; - можливості змінювати (регулювати) частоту обертання статора відносно ротора в процесі роботи, маніпулюючи як кількістю води, так і висотою її падіння на лопаті, що розширяє діапазон 2 UA 75165 U 5 10 15 20 25 30 35 40 45 50 55 60 використання електрогенератора з високим коефіцієнтом корисної дії навіть при значному (але допустимому) зменшенні напору води в річці за рахунок зменшення швидкості обертання ротора з меншим числом пар полюсів; - регулювання допустимого діапазону синхронної частоти обертання статора і (чи) ротора безпосередньо в процесі роботи гідрогенератора без редукторів таким чином, щоб забезпечувати максимальну потужність (ККД) у всьому діапазоні роботи, в тому числі в режимі асинхронізованого генератора або електродвигуна; - виготовлення протилежно обертових синхронних гідрогенераторів в значно полегшеному варіанті, без редуктора і з меншим числом пар полюсів, а значить з вищим коефіцієнтом використання встановленої потужності. Виконання електрогенератора. - Отже заявлений пристрій забезпечує виконання електрогенератора. Задача корисної моделі полягає у зміні конструкції статора генератора в процесі його виготовлення таким чином, щоб розширити функціональне використання корпуса циліндра статора з обмоткою за рахунок обертання статора в протилежну від обертання ротора сторону, що підвищить ККД і потужність гідрогенератора в процесі його роботи, а в процесі виготовлення нового гідрогенератора тієї ж потужності суттєво зекономить розхідні матеріали (мідь обмотки збудження, електротехнічну сталь, ізоляцію), а значить зменшить ціну і вагу ротора. Технічний результат досягають тим, що на зовнішній поверхні корпуса циліндра статора розміщені лопаті для обертання статора відносно ротора у взаємно протилежні напрямки під дією спадаючого потоку води Технічний результат заявленого пристрою обумовлений встановленням на його зовнішньому циліндричному корпусі лопатей, які забезпечують обертання статора на підшипниках скерованим потоком води в сторону, протилежну до напрямку обертання ротора, а також за рахунок розгалуження течії води скеровуючими коробами (трубопроводами) різної довжини таким чином, щоб розділений потік води обертав статор відносно ротора у взаємно протилежних напрямках. Обертаючи циліндр статора з лопатями в протилежну від обертання ротора сторону можна, відповідно, зменшити швидкість обертання ротора, забезпечуючи без редукторів синхронну (50 Гц) частоту вихідних параметрів (струму і напруги обмотки статора). Застосування корисної моделі при виробництві нових гідрогенераторів малої і середньої потужності дозволить знизити число пар полюсів ротора при досягненні тієї ж потужності, що зменшить вагу електрогенератора, підвищить коефіцієнт корисної дії, підвищить надійність, а також дозволить більш ефективно використовувати гідрогенератор для виробництва електроенергії навіть при мінімально допустимому напорі води в річці за рахунок гнучкого її перерозподілу по водорозділюючих коробах різної довжини на турбіни полегшеного ротора (і з меншою швидкістю обертання ротора). Тобто, природній потік води, що падає з висоти на лопаті з зовнішньої сторони циліндра корпуса статора перед віссю обертання, і на лопаті турбіни з ротором за віссю обертання регулюється зміною довжини скеровуючих воду коробів і зміною висоти падіння води на лопаті (за рахунок опускання чи піднімання каркаса з електрогенератором) таким чином, щоб статор з лопатями і ротор з турбіною оберталися у взаємно протилежних напрямках, забезпечуючи максимальну ефективність виробництва електроенергії гідрогенератором в широкому діапазоні зміни напору води. Отже, наведені вище інформаційні та технічні відомості розкривають суть корисної моделі і пояснюють одержання позитивного технічного результату від використання заявленої гідроенергетичної установки. Заявлена корисна модель пояснюється кресленням, на якому схематично представлено загальний вигляд горизонтальної гідроенергетичної установки, де на зовнішній поверхні циліндричного корпуса статора 1 закріплені лопаті 12, а з обох боків циліндра корпуса статора встановлені захисні щити 2 з двома симетрично розміщеними осьовими підшипниками 3 для обертання статора навколо вала ротора 5, причому зовнішнє кільце підшипника 3б впресоване в корпус статора 1 а внутрішнє 3а - на вал ротора 5, з полюсами 6 і обмоткою збудження 7. На валу ротора 5 з зовнішньої сторони захисних щитів корпуса статора встановлено одна або більше гідротурбін 8, які обертаються під напором води разом з валом ротора, а з протилежних кінців вала ротора впресовані симетрично два опорні підшипники 9, зовнішні кільця яких закріплені нерухомо в дистанційній рамі 20, до якої кріпляться троси 10, з регуляторами їх довжини 11, що коректують і утримують в заданому положенні електрогенератор, а другий кінець тросів кріпиться за нерухомі берегові опори. Установка складається з двох і більше водорозділюючих коробів (трубопроводів) 13а, 13б із заслінками 14 для скерування і регулювання необхідної кількості води, з різною довжиною 3 UA 75165 U протікання води (до падіння на лопаті) відносно спільної осі обертання. По коробах вода скеровується на лопаті статора (зовнішнього ротора) перед віссю обертання 13а і на лопаті внутрішнього ротора за віссю обертання 13б таким чином, щоб вони обертались у взаємно протилежних напрямках. При цьому умовні позначення такі: беріг річки 5 10 15 20 25 30 35 40 45 50 55 , водяна течія , нерухомі берегові опори . Відомо, що максимальне значення коефіцієнта корисної дії синхронного електрогенератора досягається при його номінальній потужності, яка забезпечується номінальним (середнім) напором води. Оскільки кількість води (потік) в річках не є постійною, то при зменшенні об'єму води зменшується активна потужність, а значить зменшується і коефіцієнт корисної дії генератора. В цьому випадку, маніпулюючи розходом води через турбіни, висотою її падіння до лопатей (напором) і струмом обмотки збудження, підбирається така швидкість обертання статора, при якій (без використання редукторів) забезпечується синхронна частота обертання ротора відносно обертання статора, з максимально високим коефіцієнтом корисної дії гідрогенератора. Обертання статора в протилежну сторону відносно ротора дозволяє ефективно і гнучко регулювати напругу електрогенератора, приєднаного до енергосистеми в допустимих межах (+-5 %), що особливо актуально при аварійних ситуаціях в енергосистемах, для швидкого запуску і живлення електродвигунів власних потреб енергоблоків електростанції, розташованої поблизу. Завдяки високому пристосуванню до швидкозмінних навантажень в електромережі, мала мобільна гідроенергетична установка є позитивним елементом будь-якої інтегрованої енергосистеми. Враховуючи відносно низьку собівартість гідроенергетичних установок і вироблюваної ними електроенергії, їх гнучку систему регулювання ККД та високу мобільність, можна створити багатокаскадні міні-електростанції, ефективніше використовувати гідроенергетичні ресурси держави, що дозволить зекономити велику кількість не відновлювальних джерел енергії і покращити екологію України. Заявлена установка працює наступним чином: З точки зору принципу дії і теорії роботи електричних машин відомо, що не має значення, обертається статор, ротор чи обоє разом. Згідно з формулою (1, 2) важливо забезпечити синхронну швидкість (частоту) перетинання полем обмотки збудження витків фаз обмотки статора (зовнішнього ротора) за рахунок обертання статора і ротора у протилежних напрямках, завдяки чому можна одержати значний економічний ефект внаслідок зменшення ваги ротора і підвищення ККД електрогенератора. Для реалізації цієї задачі у верхній частині водоспаду закріплюються короби (трубопроводи) 13 різної довжини, по яких вода скеровується на лопаті турбін 8, 12. Установка має спільну вісь обертання, як мінімум, для двох турбін, одна з яких обертається з валом ротора електрогенератора 8, а друга 1 обертається на підшипниках 3а, 3б навколо вала ротора - це корпус циліндра статора, на зовнішній поверхні якого встановлені лопаті 12. Потік води скеровується на обидві турбіни, але завдяки різній довжині коробів одна турбіна, наприклад 8, обертається за годинниковою стрілкою внаслідок того, що вода падає на лопаті за віссю обертання, а друга - проти годинникової, оскільки вода падає з укороченого короба на лопаті до осі обертання. Вал електрогенератора 1 встановлюється на опорних підшипниках, закріплених в дистанційній рамі 20, якою регулюється кут і висота падіння води на лопаті турбіни за допомогою тросів, закріплених за берегові нерухомі опори. Під напором маси води, яка спадає з коробів на лопаті турбіни ротора і статора вони починають крутитися у взаємно протилежних напрямках, що забезпечує зростання швидкості відносного перетинання витків статора у яких, згідно формули (1) індукується змінна електрорушійна сила, і за допомогою колектора знімається струм з 3-х або m-фазної обмотки статора. Регулюючи обороти ротора і статора масою води і висотою її падіння на лопаті, добиваємось синхронізації електричних параметрів з частотою мережі 50 Гц. При необхідності зупинити роботу гідрогенератора припиняється подача води по коробах шляхом опускання засувки (Н). Отже, наведені вище інформаційні та технічні відомості розкривають суть корисної моделі і пояснюють одержання позитивного технічного результату від використання заявленої гідроенергетичної установки. Корпус статора горизонтального гідрогенератора виготовлений у вигляді циліндричної труби, з зовнішньої сторони якої горизонтально (паралельно осі обертання) закріплені лопаті, а у внутрішній поверхні циліндра корпуса розміщений шихтований з ізольованих листів електротехнічної сталі сердечник статора з обмоткою в пазах, і виведеними фазами обмотки змінного струму на тиристорний трьохфазний випрямляч (колектор). 4 UA 75165 U 5 10 15 20 25 30 35 - В розточці статора встановлюється вал ротора з підшипниками на обох кінцях з обмоткою збудження на полюсах, з'єднаної з колектором, електрощітками і збудником. На валу ротора нерухомо закріплене одно (або більше) колесо турбіни. - Для забезпечення обертання статора навколо вала ротора і запобігання попаданню води на ізоляцію обмотки статора і ротора, з обох сторін циліндра статора на валу ротора встановлюються водозахисні щити з осьовими підшипниками. Внутрішні кільця підшипників запресовуються з обох боків на валу ротора, а зовнішні - запресовані в захисних щитах циліндра статора. - Після закріплення захисних щитів на валу ротора запресовується одно (або більше) колесо турбіни для обертання ротора під напором води. З обох кінців вала ротора запресовуються внутрішні кільця опорних підшипників, а їх зовнішні кільця закріплюються нерухомо в раму розпірного каркаса, на якому встановлюється гідрогенератор. - З металевих кутників виготовляється прямокутна дистанційна рама розпірного каркасу (для закріплення на ньому зовнішніх кілець підшипників вала ротора гідрогенератора) з системою кріпильних тросів, за допомогою яких здійснюється вибір кута нахилу рами каркасу відносно траєкторії падіння води і регулювання висоти встановлення гідрогенератора відносно висоти спадання води на лопаті турбін. Однією стороною каркас упирається (кріпиться) в поверхню ґрунту, з якої спадає вода. Разом з дистанційною рамою розпірного каркасу гідрогенератор кріпиться регулювальними тросами до надійно вмонтованих у землю кріпильних засобів (гаків, скоб, дерев тощо) таким чином, щоб нижня частина колеса турбіни була над поверхнею течії річки. Площа каркасу залежить від потужності (ваги) гідрогенератора з системою збудження і турбіною. - Бляшані або пластмасові спрямовуючі воду короби (трубопроводи) змінної довжини розгортаються і кріпляться тросами за берегові опори. Вони встановлюються перпендикулярно до осі обертання вала ротора таким чином, щоб потоки спадаючої з коробів води обертали статор (зовнішній ротор) і ротор в протилежних напрямках. Кількість спрямовуючих потоки води рукавів дорівнює кількості турбін на валу ротора і циліндра статора з лопатями. - З обмотки статора електрична енергія виводиться до приймача через, наприклад, тиристорний випрямляч трифазного змінного струму в постійний з струмознімальним пристроєм (колектором зі щітками) закритого типу. При необхідності паралельної роботи з мережею змінного струму промислової частоти застосовується інвертор. - З метою полегшення процесу пуску і синхронізації гідрогенератора (без редукторів) необхідно тимчасово зафіксовувати нерухомо статор і приводити його в обертання після розкручування ротора (асинхронний режим роботи) до сталих обертів (або навпаки), керуючись існуючим потоком і напором води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Горизонтальна гідроенергетична установка, що складається з горизонтального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статора, виконаного у вигляді циліндричної труби, закритої з обох боків водозахисними щитами з осьовими підшипниками, внутрішні кільця яких запресовані на валу ротора, а зовнішні - запресовані у водозахисні щити, а також вала ротора, встановленого на зовнішніх кільцях опорних підшипників в розпірному каркасі з обох кінців вала ротора, і системи водорозділюючих коробів зі скеровуючими рукавами змінної довжини, який відрізняється тим, що на зовнішній поверхні корпуса циліндра статора розміщені лопаті для обертання статора відносно ротора у взаємно протилежні напрямки під дією спадаючого потоку води. 5 UA 75165 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Назва патенту англійською

Horizontal hydro-power plant

Автори англійською

Tymoshyk Andrii Mykhailovych, Tsizh Bohdan Romanovych, Chokhan Mariia Ivanivna

Назва патенту російською

Горизонтальная гидроэнергетическая установка

Автори російською

Тимошик Андрей Михайлович, Циж Богдан Романович, Чохань Мария Ивановна

МПК / Мітки

МПК: F03B 17/00, F03B 13/10

Мітки: горизонтальна, установка, гідроенергетична
