Риштування

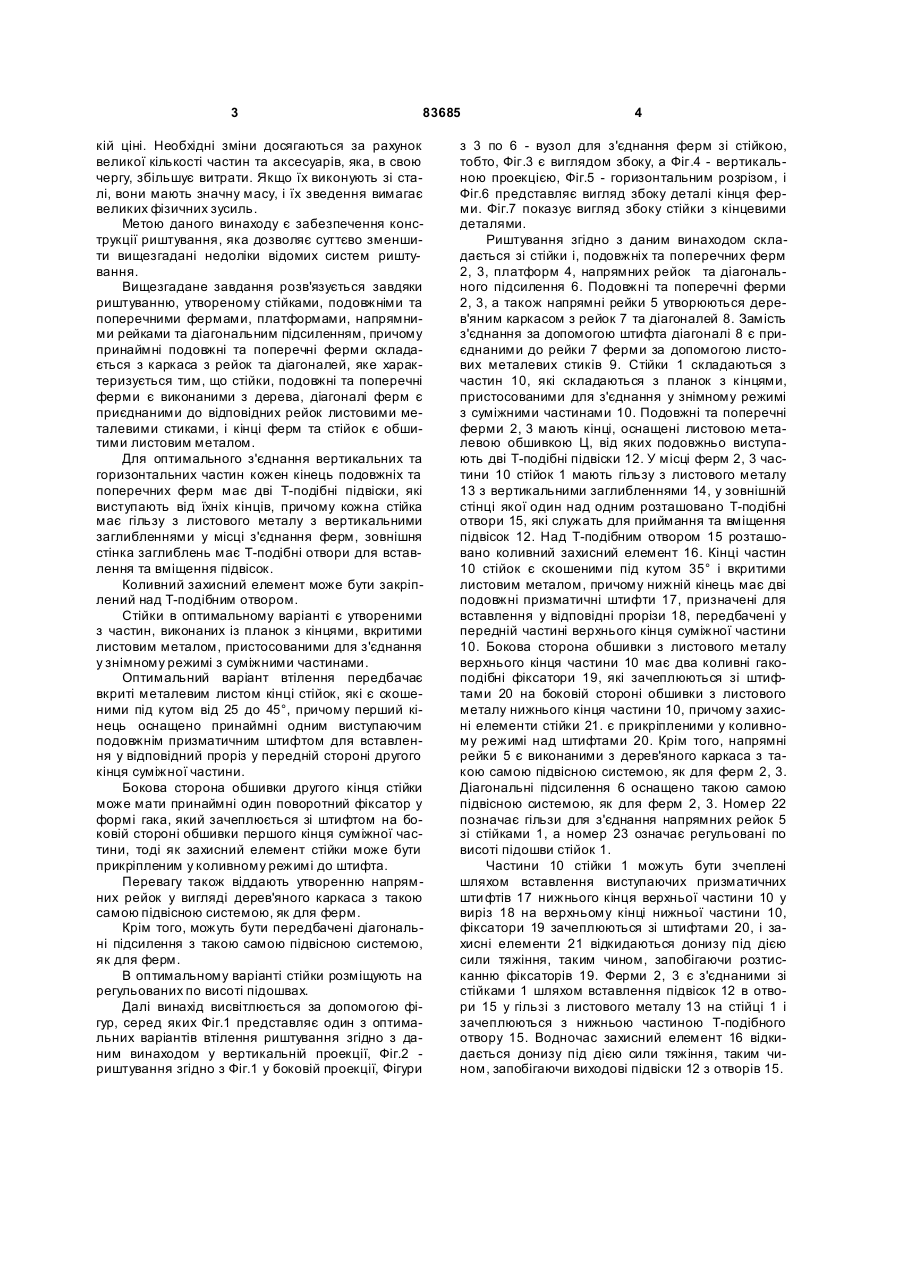

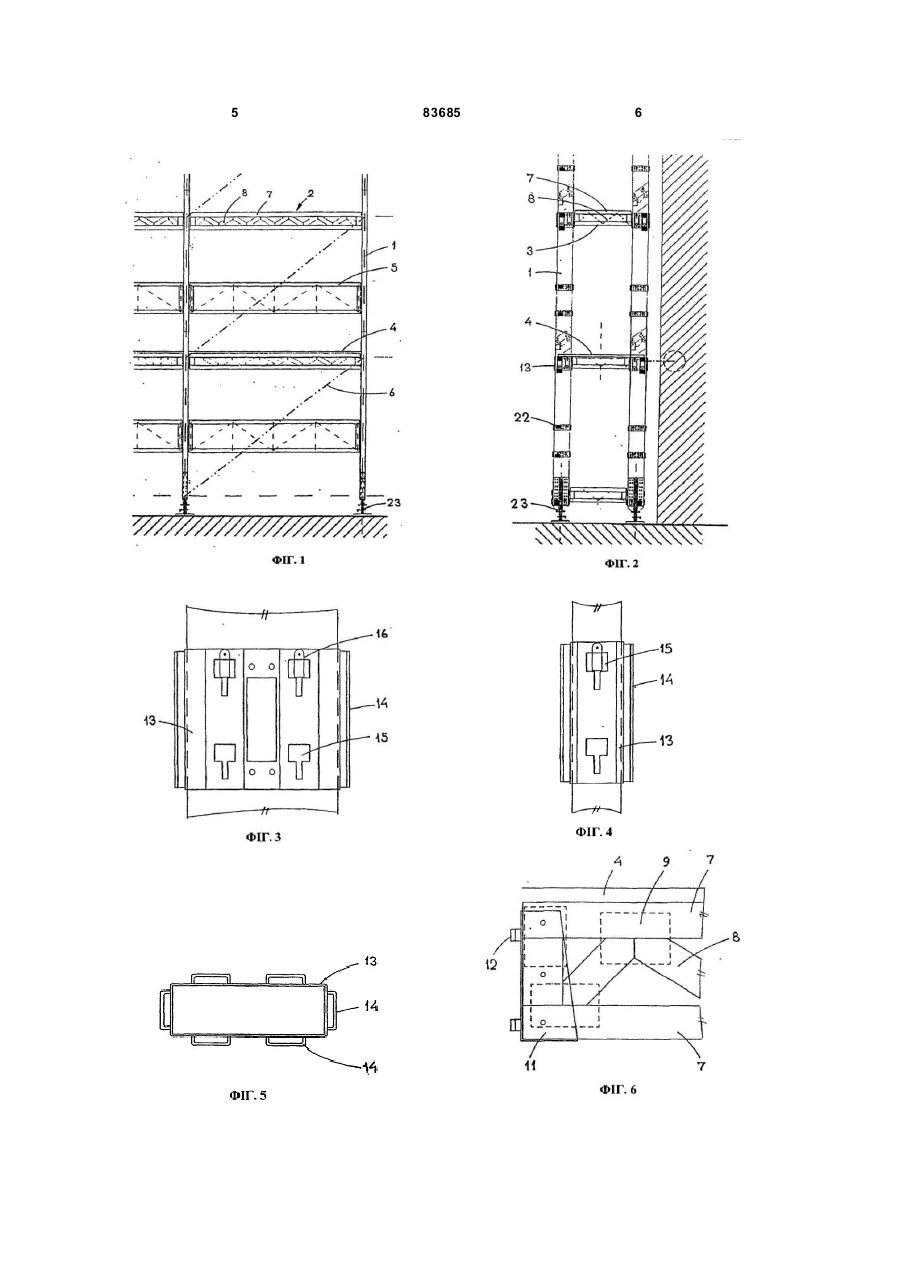

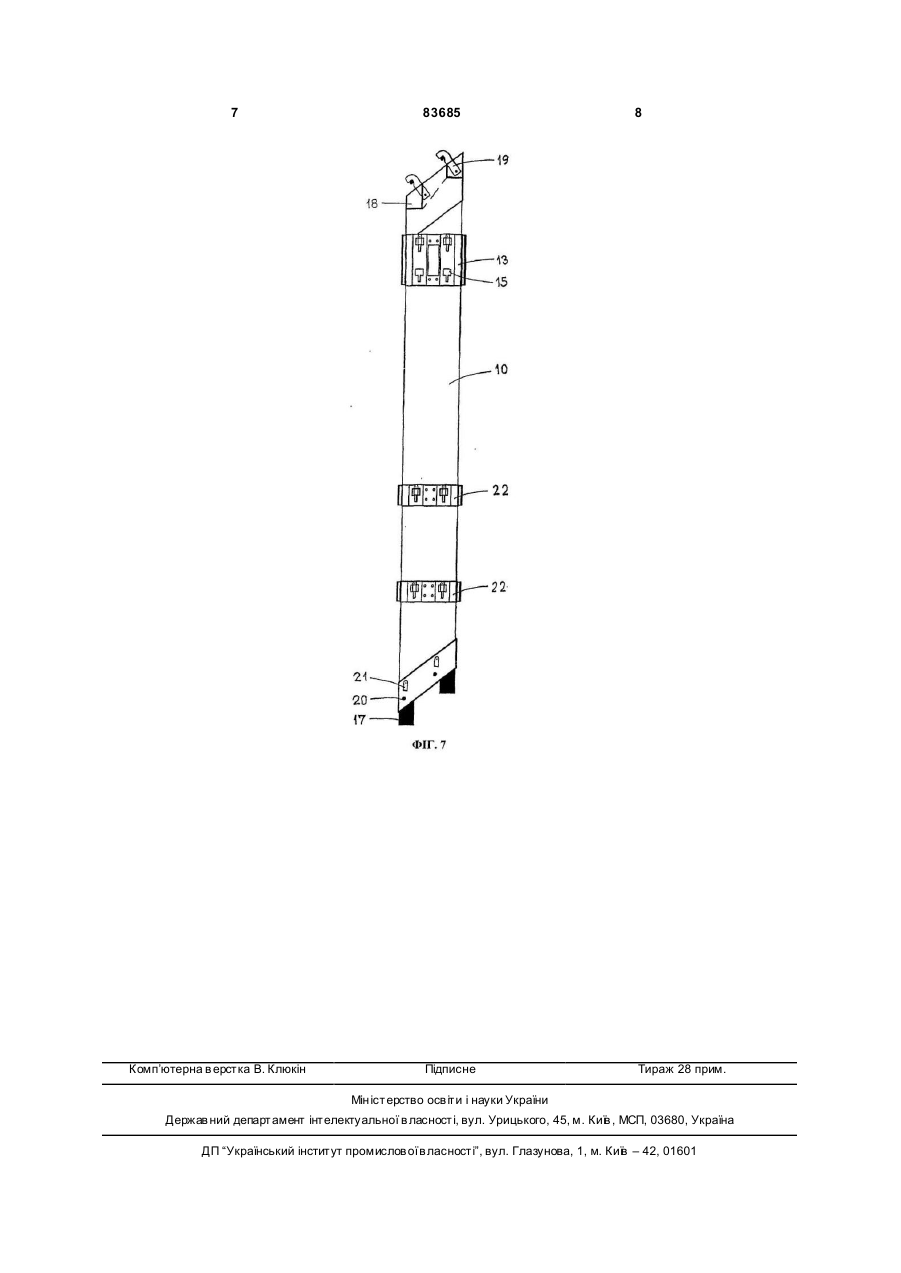

1. Риштування, утворене стійками, подовжніми та поперечними фермами, платформами, напрямними рейками та діагональним підсиленням, в якому принаймні подовжні та поперечні ферми складаються з каркаса з рейок та діагоналей, яке відрізняє ться тим, що стійки (1), подовжні та поперечні ферми (2, 3) є виконаними з дерева, діагоналі (8) ферм (2, 3) є з'єднаними з відповідними рейками (7) листовими металевими стиками (9), і кінці ферм (2, 3) та частин (10) стійок (1) є обшитими листовим металом. 2. Риштування за п. 1, яке відрізняється тим, що від кінців подовжніх та поперечних ферм (2, 3) подовжньо виступають дві Т-подібні підвіски (12), частини (10) стійок (1) у місці з'єднання ферм (2, 3) оснащено гільзою з листового металу (13) з вертикальними заглибленнями (14), зовнішній бік якої має Т-подібні отвори (15) один над одним для вставлення та вміщення підвісок (12). C2 2 (11) 1 3 83685 кій ціні. Необхідні зміни досягаються за рахунок великої кількості частин та аксесуарів, яка, в свою чергу, збільшує витрати. Якщо їх виконують зі сталі, вони мають значну масу, і їх зведення вимагає великих фізичних зусиль. Метою даного винаходу є забезпечення конструкції риштування, яка дозволяє суттєво зменшити вищезгадані недоліки відомих систем риштування. Вищезгадане завдання розв'язується завдяки риштуванню, утвореному стійками, подовжніми та поперечними фермами, платформами, напрямними рейками та діагональним підсиленням, причому принаймні подовжні та поперечні ферми складається з каркаса з рейок та діагоналей, яке характеризується тим, що стійки, подовжні та поперечні ферми є виконаними з дерева, діагоналі ферм є приєднаними до відповідних рейок листовими металевими стиками, і кінці ферм та стійок є обшитими листовим металом. Для оптимального з'єднання вертикальних та горизонтальних частин кожен кінець подовжніх та поперечних ферм має дві Т-подібні підвіски, які виступають від їхніх кінців, причому кожна стійка має гільзу з листового металу з вертикальними заглибленнями у місці з'єднання ферм, зовнішня стінка заглиблень має Т-подібні отвори для вставлення та вміщення підвісок. Коливний захисний елемент може бути закріплений над Т-подібним отвором. Стійки в оптимальному варіанті є утвореними з частин, виконаних із планок з кінцями, вкритими листовим металом, пристосованими для з'єднання у знімному режимі з суміжними частинами. Оптимальний варіант втілення передбачає вкриті металевим листом кінці стійок, які є скошеними під кутом від 25 до 45°, причому перший кінець оснащено принаймні одним виступаючим подовжнім призматичним штифтом для вставлення у відповідний проріз у передній стороні другого кінця суміжної частини. Бокова сторона обшивки другого кінця стійки може мати принаймні один поворотний фіксатор у формі гака, який зачеплюється зі штифтом на боковій стороні обшивки першого кінця суміжної частини, тоді як захисний елемент стійки може бути прикріпленим у коливному режимі до штифта. Перевагу також віддають утворенню напрямних рейок у вигляді дерев'яного каркаса з такою самою підвісною системою, як для ферм. Крім того, можуть бути передбачені діагональні підсилення з такою самою підвісною системою, як для ферм. В оптимальному варіанті стійки розміщують на регульованих по висоті підошвах. Далі винахід висвітлюється за допомогою фігур, серед яких Фіг.1 представляє один з оптимальних варіантів втілення риштування згідно з даним винаходом у вертикальній проекції, Фіг.2 риштування згідно з Фіг.1 у боковій проекції, Фігури 4 з 3 по 6 - вузол для з'єднання ферм зі стійкою, тобто, Фіг.3 є виглядом збоку, а Фіг.4 - вертикальною проекцією, Фіг.5 - горизонтальним розрізом, і Фіг.6 представляє вигляд збоку деталі кінця ферми. Фіг.7 показує вигляд збоку стійки з кінцевими деталями. Риштування згідно з даним винаходом складається зі стійки і, подовжніх та поперечних ферм 2, 3, платформ 4, напрямних рейок та діагонального підсилення 6. Подовжні та поперечні ферми 2, 3, а також напрямні рейки 5 утворюються дерев'яним каркасом з рейок 7 та діагоналей 8. Замість з'єднання за допомогою штифта діагоналі 8 є приєднаними до рейки 7 ферми за допомогою листових металевих стиків 9. Стійки 1 складаються з частин 10, які складаються з планок з кінцями, пристосованими для з'єднання у знімному режимі з суміжними частинами 10. Подовжні та поперечні ферми 2, 3 мають кінці, оснащені листовою металевою обшивкою Ц, від яких подовжньо виступають дві Т-подібні підвіски 12. У місці ферм 2, 3 частини 10 стійок 1 мають гільзу з листового металу 13 з вертикальними заглибленнями 14, у зовнішній стінці якої один над одним розташовано Т-подібні отвори 15, які служать для приймання та вміщення підвісок 12. Над Т-подібним отвором 15 розташовано коливний захисний елемент 16. Кінці частин 10 стійок є скошеними під кутом 35° і вкритими листовим металом, причому нижній кінець має дві подовжні призматичні штифти 17, призначені для вставлення у відповідні прорізи 18, передбачені у передній частині верхнього кінця суміжної частини 10. Бокова сторона обшивки з листового металу верхнього кінця частини 10 має два коливні гакоподібні фіксатори 19, які зачеплюються зі штифтами 20 на боковій стороні обшивки з листового металу нижнього кінця частини 10, причому захисні елементи стійки 21. є прикріпленими у коливному режимі над штифтами 20. Крім того, напрямні рейки 5 є виконаними з дерев'яного каркаса з такою самою підвісною системою, як для ферм 2, 3. Діагональні підсилення 6 оснащено такою самою підвісною системою, як для ферм 2, 3. Номер 22 позначає гільзи для з'єднання напрямних рейок 5 зі стійками 1, а номер 23 означає регульовані по висоті підошви стійок 1. Частини 10 стійки 1 можуть бути зчеплені шляхом вставлення виступаючих призматичних шти фтів 17 нижнього кінця верхньої частини 10 у виріз 18 на верхньому кінці нижньої частини 10, фіксатори 19 зачеплюються зі штифтами 20, і захисні елементи 21 відкидаються донизу під дією сили тяжіння, таким чином, запобігаючи розтисканню фіксаторів 19. Ферми 2, 3 є з'єднаними зі стійками 1 шляхом вставлення підвісок 12 в отвори 15 у гільзі з листового металу 13 на стійці 1 і зачеплюються з нижньою частиною Т-подібного отвору 15. Водночас захисний елемент 16 відкидається донизу під дією сили тяжіння, таким чином, запобігаючи виходові підвіски 12 з отворів 15. 5 83685 6 7 Комп’ютерна в ерстка В. Клюкін 83685 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
