З’єднання деталі з валом

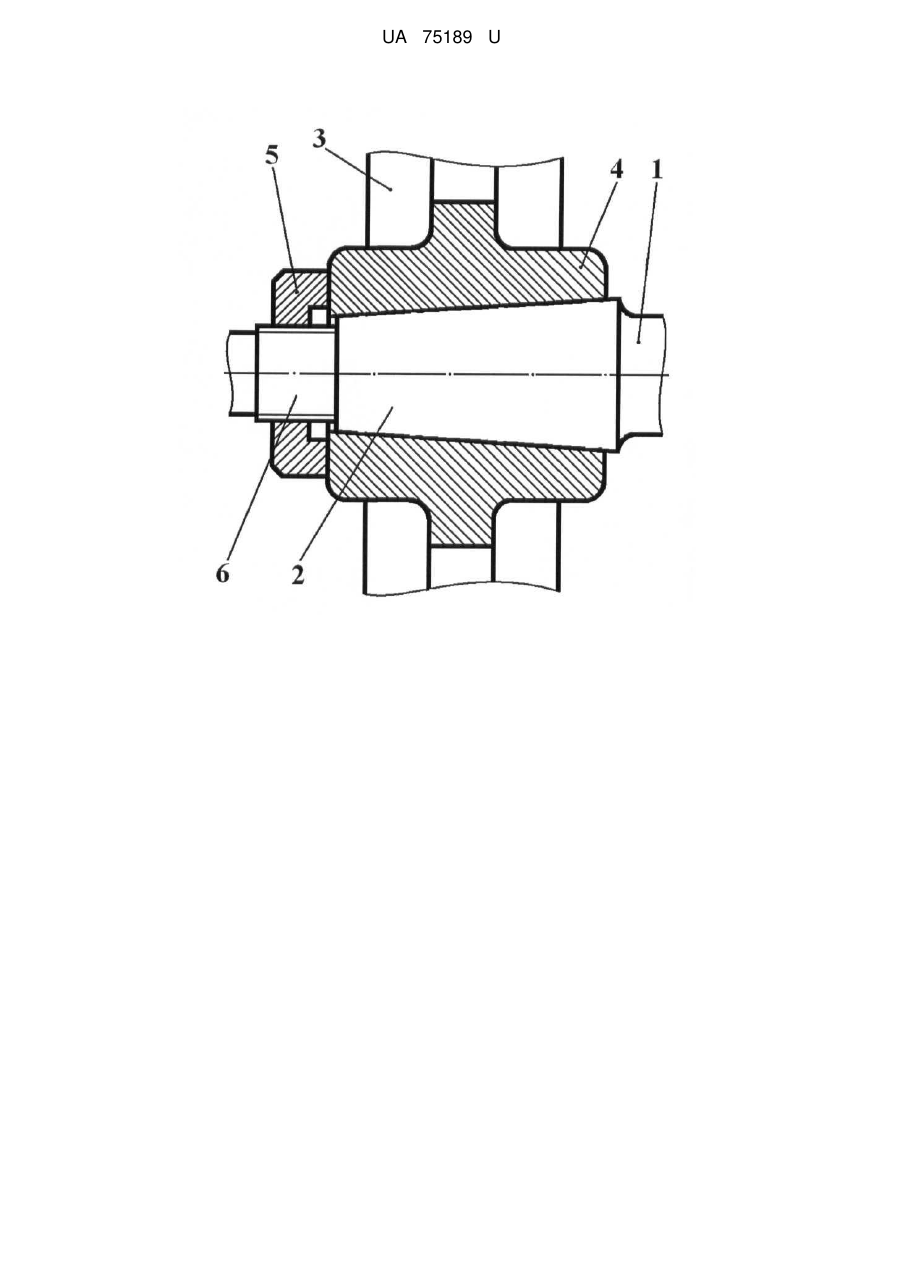

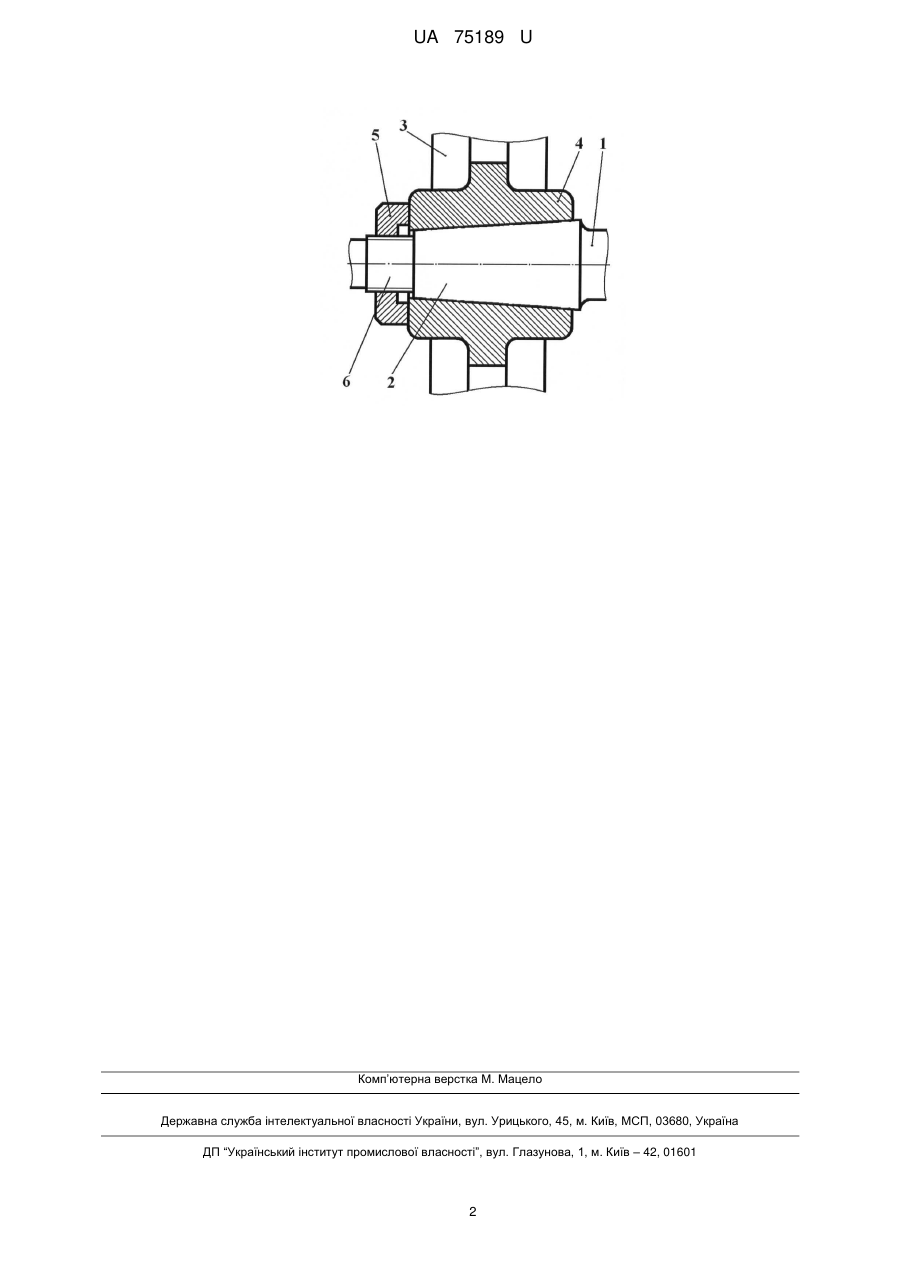

Реферат: UA 75189 U UA 75189 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до з'єднання деталей з валом. Відоме з'єднання деталі з валом, що містить вал з робочою поверхнею, деталь зі ступицею, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу (Хом'як О.М., Ловейкіна C.O. З'єднання деталей машин. - К.: КНУТД, 2002, с. 53, рис. 7.5). Засіб для фіксації деталі на валу виконаний у вигляді призматичної шпонки. Наявність на робочій поверхні вала та в маточині пазів, необхідних для встановлення шпонки, послабляють вал та деталь, що призводить до зниження надійності та довговічності роботи з'єднання деталі з валом. Відоме також з'єднання деталі з валом, що містить вал з конічною поверхнею, деталь зі ступицею, встановлену на конічній поверхні, гайку, встановлену на валу та нагвинчену на різьбу (Патент України на корисну модель № 21923, МПК: F16В 21/00, 2007 p.). Наявність на валу циліндричного буртика, розташування різьби на маточині, встановлення гайки за буртиком та нагвинчування її на різьбу маточини зумовлює необхідність використання гайки діаметром, значно більшим діаметра маточини, що призводить до збільшення моменту інерції з'єднання деталі з валом та до значних динамічних навантажень в перехідних режимах його роботи, що знижує довговічність роботи з'єднання деталі з валом. Таким чином в основу корисної моделі поставлена задача створити таке з'єднання деталі з валом, в якому новим виконанням зв'язків між елементами забезпечилось би підвищення довговічності роботи з'єднання. Поставлена задача вирішена тим, що в з'єднанні деталі з валом, що містить вал з конічною поверхнею, деталь з маточиною, встановлену на конічній поверхні, гайку, встановлену на валу та нагвинчену на різьбу, згідно з корисною моделлю, різьба розташована на ділянці вала, що граничить з меншим діаметром конічної поверхні для нагвинчування на неї гайки, при цьому остання має діаметр, рівний діаметру вала. Розташування різьби на ділянці вала, що граничить з меншим діаметром конічної поверхні, нагвинчування гайки, встановленої на валу, яка має діаметр, рівний діаметру вала, на різьбу зменшує розміри та вагу з'єднання деталі з валом, зменшує момент інерції з'єднання деталі з валом, що підвищує довговічність роботи з'єднання. На кресленні представлена схема з'єднання деталі з валом. З'єднання деталі з валом містить вал 1 з конічною поверхнею 2, деталь 3 з маточиною 4, встановлену на конічній поверхні 2, гайку 5, різьбу 6, розташовану на ділянці вала, що граничить з меншим діаметром робочої конічної поверхні 2. Гайка 5 має діаметр, рівний діаметру вала 1, та нагвинчена на різьбу 6 з можливістю взаємодії з маточиною 4 деталі 3. З'єднання деталі з валом здійснюється та працює таким чином. При нерухомому валу 1 деталь 3 маточиною 4 надівається на його конічну поверхню 2. Після цього на різьбу 6 нагвинчується гайка 5, переміщуючи деталь 3 вправо (згідно з кресленням) та притискуючи таким чином маточину 4 до конічної поверхні 2 вала 1. Сила тертя, що виникає при цьому в зоні контактної взаємодії робочої конічної поверхні 2 вала 1 з маточиною 4 деталі 3, забезпечує надійність з'єднання деталі 3 з валом 1 та можливість передачі крутного моменту від вала до деталі (або від деталі до вала). При цьому слід відмітити, що з'єднання дозволяє здійснювати кутове регулювання положення деталі відносно вала. Запропоноване з'єднання деталі з валом працездатне як для нереверсивних, так і для реверсивних з'єднань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 З'єднання деталі з валом, що містить вал з конічною поверхнею, деталь з маточиною, встановлену на конічній поверхні, гайку, встановлену на валу та нагвинчену на різьбу, яке відрізняється тим, що різьба розташована на ділянці вала, що граничить з меншим діаметром конічної поверхні для нагвинчування на неї гайки, при цьому остання має діаметр, рівний діаметру вала. 1 UA 75189 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
