Підшипник кочення

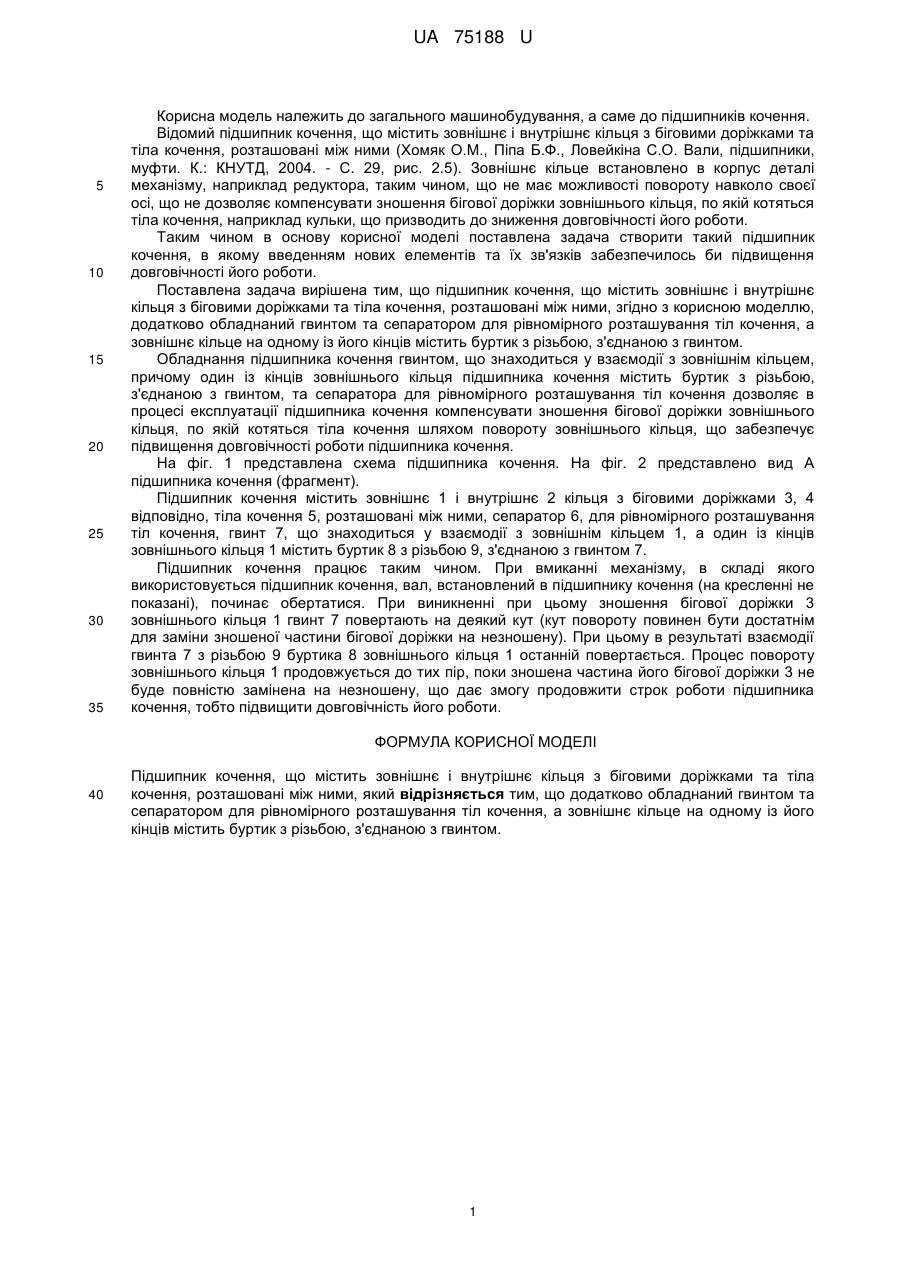

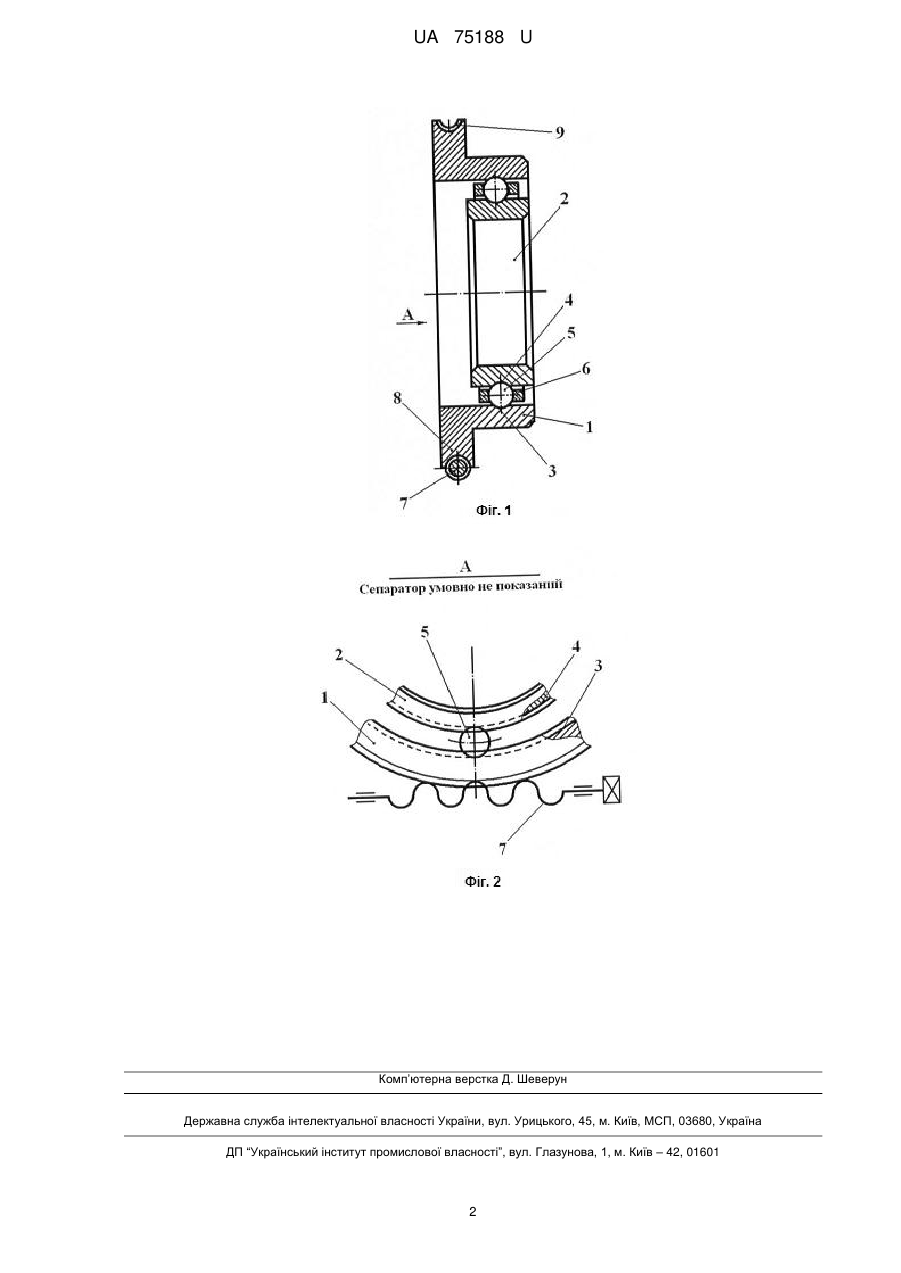

Реферат: UA 75188 U UA 75188 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до підшипників кочення. Відомий підшипник кочення, що містить зовнішнє і внутрішнє кільця з біговими доріжками та тіла кочення, розташовані між ними (Хомяк О.М., Піпа Б.Ф., Ловейкіна С.О. Вали, підшипники, муфти. К.: КНУТД, 2004. - С. 29, рис. 2.5). Зовнішнє кільце встановлено в корпус деталі механізму, наприклад редуктора, таким чином, що не має можливості повороту навколо своєї осі, що не дозволяє компенсувати зношення бігової доріжки зовнішнього кільця, по якій котяться тіла кочення, наприклад кульки, що призводить до зниження довговічності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий підшипник кочення, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішена тим, що підшипник кочення, що містить зовнішнє і внутрішнє кільця з біговими доріжками та тіла кочення, розташовані між ними, згідно з корисною моделлю, додатково обладнаний гвинтом та сепаратором для рівномірного розташування тіл кочення, а зовнішнє кільце на одному із його кінців містить буртик з різьбою, з'єднаною з гвинтом. Обладнання підшипника кочення гвинтом, що знаходиться у взаємодії з зовнішнім кільцем, причому один із кінців зовнішнього кільця підшипника кочення містить буртик з різьбою, з'єднаною з гвинтом, та сепаратора для рівномірного розташування тіл кочення дозволяє в процесі експлуатації підшипника кочення компенсувати зношення бігової доріжки зовнішнього кільця, по якій котяться тіла кочення шляхом повороту зовнішнього кільця, що забезпечує підвищення довговічності роботи підшипника кочення. На фіг. 1 представлена схема підшипника кочення. На фіг. 2 представлено вид А підшипника кочення (фрагмент). Підшипник кочення містить зовнішнє 1 і внутрішнє 2 кільця з біговими доріжками 3, 4 відповідно, тіла кочення 5, розташовані між ними, сепаратор 6, для рівномірного розташування тіл кочення, гвинт 7, що знаходиться у взаємодії з зовнішнім кільцем 1, а один із кінців зовнішнього кільця 1 містить буртик 8 з різьбою 9, з'єднаною з гвинтом 7. Підшипник кочення працює таким чином. При вмиканні механізму, в складі якого використовується підшипник кочення, вал, встановлений в підшипнику кочення (на кресленні не показані), починає обертатися. При виникненні при цьому зношення бігової доріжки 3 зовнішнього кільця 1 гвинт 7 повертають на деякий кут (кут повороту повинен бути достатнім для заміни зношеної частини бігової доріжки на незношену). При цьому в результаті взаємодії гвинта 7 з різьбою 9 буртика 8 зовнішнього кільця 1 останній повертається. Процес повороту зовнішнього кільця 1 продовжується до тих пір, поки зношена частина його бігової доріжки 3 не буде повністю замінена на незношену, що дає змогу продовжити строк роботи підшипника кочення, тобто підвищити довговічність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Підшипник кочення, що містить зовнішнє і внутрішнє кільця з біговими доріжками та тіла кочення, розташовані між ними, який відрізняється тим, що додатково обладнаний гвинтом та сепаратором для рівномірного розташування тіл кочення, а зовнішнє кільце на одному із його кінців містить буртик з різьбою, з'єднаною з гвинтом. 1 UA 75188 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
