Жезл інспектора даі модернізований з ультрафіолетовим підсвіченням для перевірки документів та алкотестером жм-4

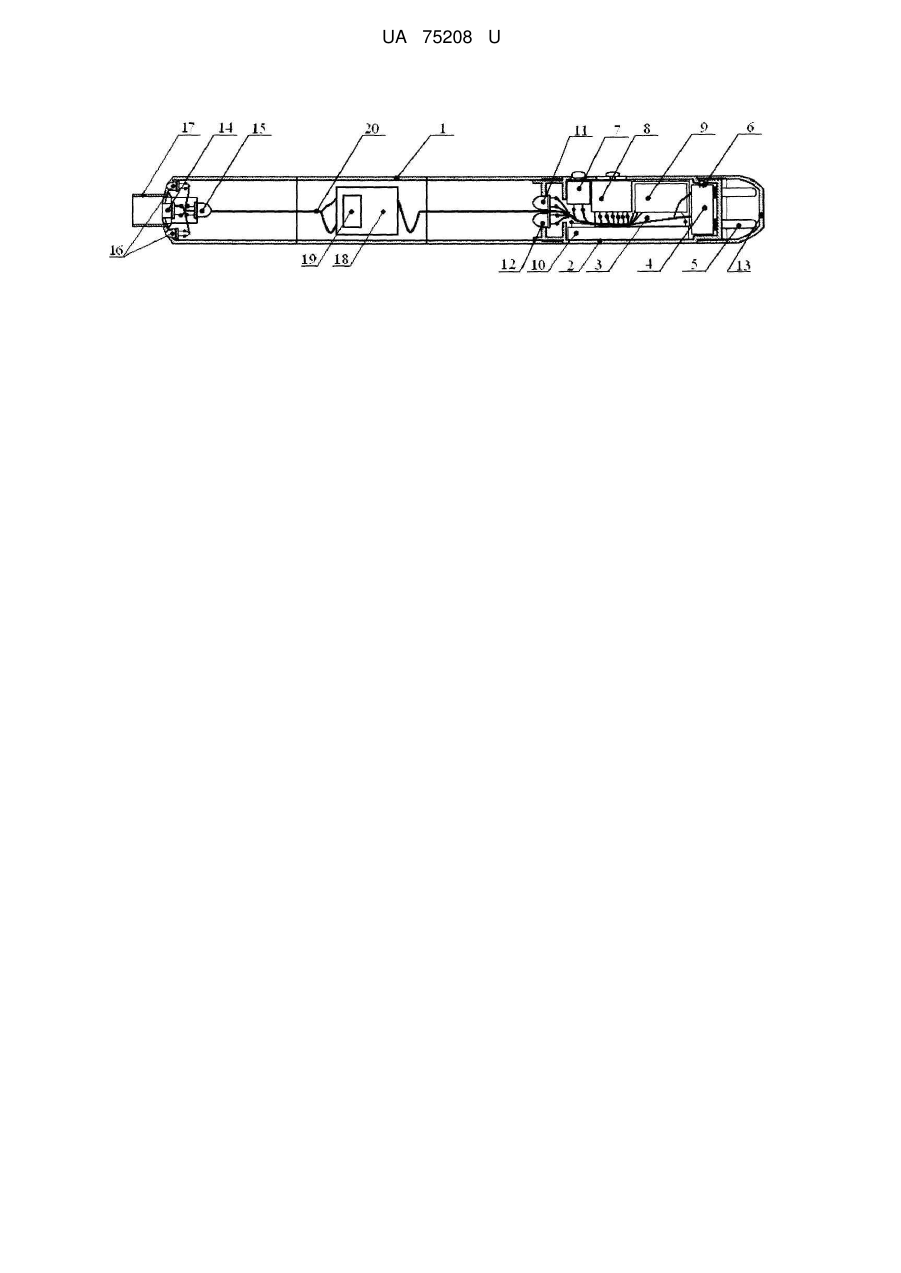

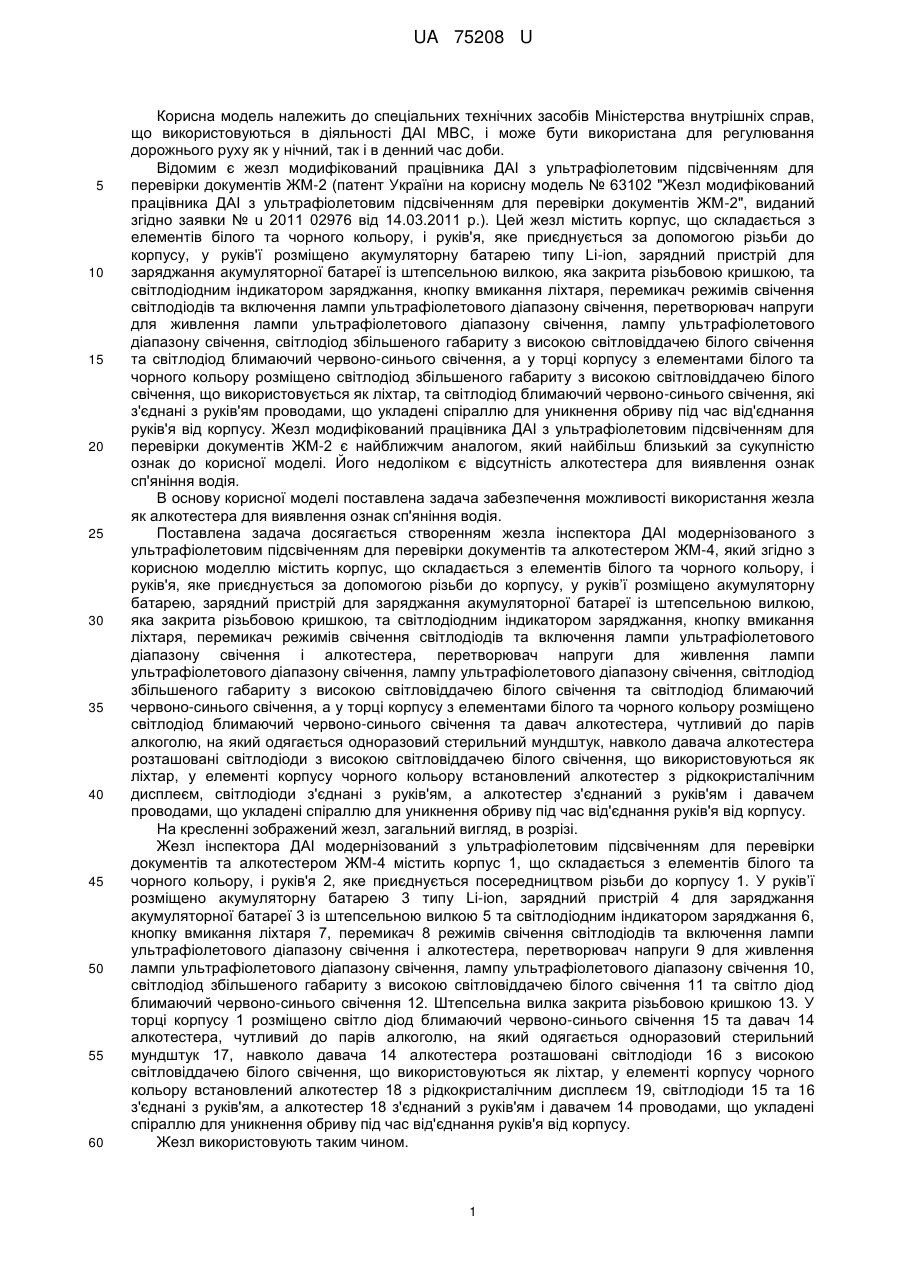

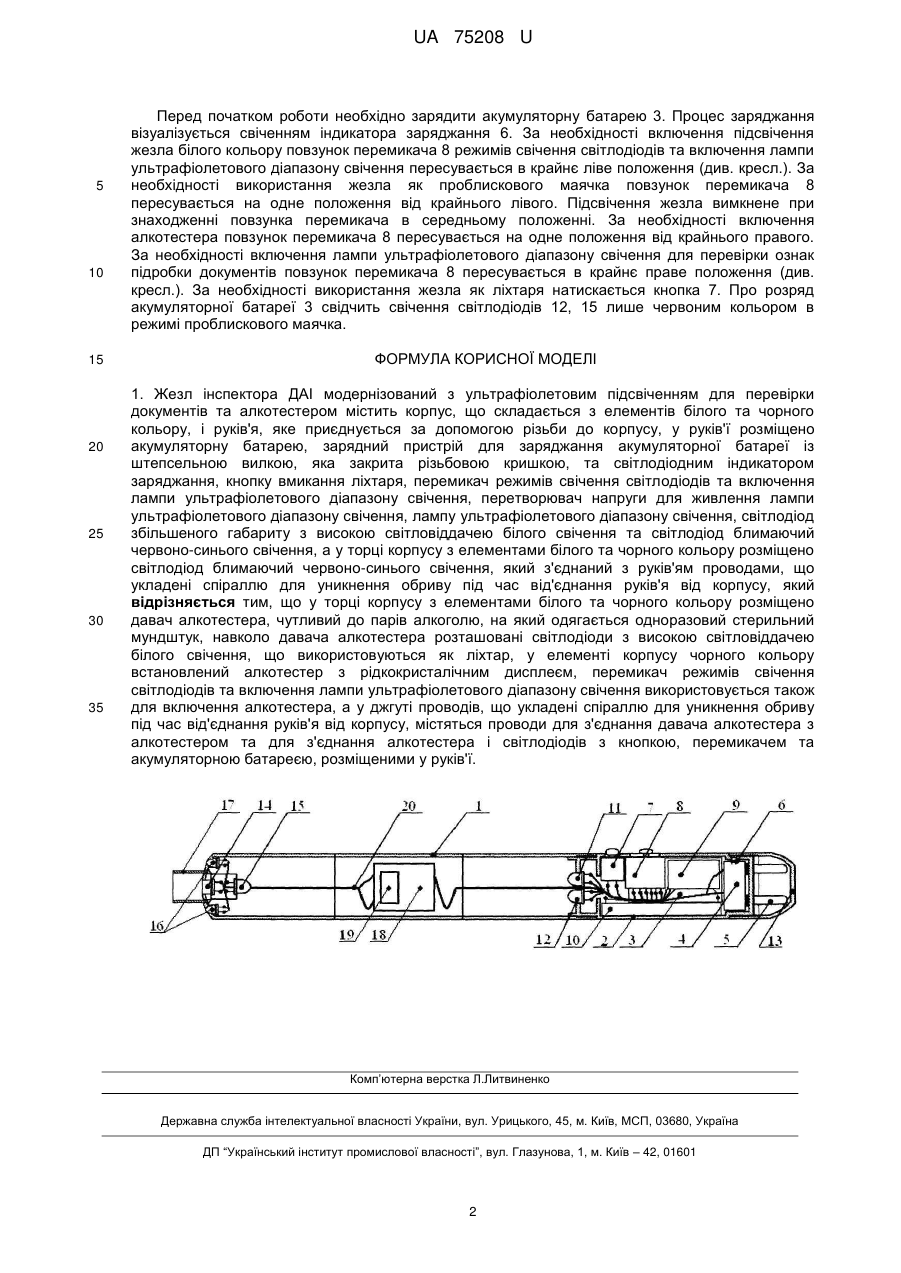

Реферат: Жезл інспектора ДАІ модернізований з ультрафіолетовим підсвіченням для перевірки документів та алкотестером ЖМ-4 містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується посередництвом різьби до корпусу, у руків'ї розміщено акумуляторну батарею, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення, перетворювач напруги для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод блимаючий червоно-синього свічення, який з'єднаний з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. У торці корпусу з елементами білого та чорного кольору розміщено давач алкотестера, чутливий до парів алкоголю. UA 75208 U (12) UA 75208 U UA 75208 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в діяльності ДАІ МВС, і може бути використана для регулювання дорожнього руху як у нічний, так і в денний час доби. Відомим є жезл модифікований працівника ДАІ з ультрафіолетовим підсвіченням для перевірки документів ЖМ-2 (патент України на корисну модель № 63102 "Жезл модифікований працівника ДАІ з ультрафіолетовим підсвіченням для перевірки документів ЖМ-2", виданий згідно заявки № u 2011 02976 від 14.03.2011 p.). Цей жезл містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується за допомогою різьби до корпусу, у руків'ї розміщено акумуляторну батарею типу Li-ion, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення, перетворювач напруги для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення, що використовується як ліхтар, та світлодіод блимаючий червоно-синього свічення, які з'єднані з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. Жезл модифікований працівника ДАІ з ультрафіолетовим підсвіченням для перевірки документів ЖМ-2 є найближчим аналогом, який найбільш близький за сукупністю ознак до корисної моделі. Його недоліком є відсутність алкотестера для виявлення ознак сп'яніння водія. В основу корисної моделі поставлена задача забезпечення можливості використання жезла як алкотестера для виявлення ознак сп'яніння водія. Поставлена задача досягається створенням жезла інспектора ДАІ модернізованого з ультрафіолетовим підсвіченням для перевірки документів та алкотестером ЖМ-4, який згідно з корисною моделлю містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується за допомогою різьби до корпусу, у руків’ї розміщено акумуляторну батарею, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення і алкотестера, перетворювач напруги для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод блимаючий червоно-синього свічення та давач алкотестера, чутливий до парів алкоголю, на який одягається одноразовий стерильний мундштук, навколо давача алкотестера розташовані світлодіоди з високою світловіддачею білого свічення, що використовуються як ліхтар, у елементі корпусу чорного кольору встановлений алкотестер з рідкокристалічним дисплеєм, світлодіоди з'єднані з руків'ям, а алкотестер з'єднаний з руків'ям і давачем проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. На кресленні зображений жезл, загальний вигляд, в розрізі. Жезл інспектора ДАІ модернізований з ультрафіолетовим підсвіченням для перевірки документів та алкотестером ЖМ-4 містить корпус 1, що складається з елементів білого та чорного кольору, і руків'я 2, яке приєднується посередництвом різьби до корпусу 1. У руків’ї розміщено акумуляторну батарею 3 типу Li-ion, зарядний пристрій 4 для заряджання акумуляторної батареї 3 із штепсельною вилкою 5 та світлодіодним індикатором заряджання 6, кнопку вмикання ліхтаря 7, перемикач 8 режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення і алкотестера, перетворювач напруги 9 для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення 10, світлодіод збільшеного габариту з високою світловіддачею білого свічення 11 та світло діод блимаючий червоно-синього свічення 12. Штепсельна вилка закрита різьбовою кришкою 13. У торці корпусу 1 розміщено світло діод блимаючий червоно-синього свічення 15 та давач 14 алкотестера, чутливий до парів алкоголю, на який одягається одноразовий стерильний мундштук 17, навколо давача 14 алкотестера розташовані світлодіоди 16 з високою світловіддачею білого свічення, що використовуються як ліхтар, у елементі корпусу чорного кольору встановлений алкотестер 18 з рідкокристалічним дисплеєм 19, світлодіоди 15 та 16 з'єднані з руків'ям, а алкотестер 18 з'єднаний з руків'ям і давачем 14 проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. Жезл використовують таким чином. 1 UA 75208 U 5 10 15 20 25 30 35 Перед початком роботи необхідно зарядити акумуляторну батарею 3. Процес заряджання візуалізується свіченням індикатора заряджання 6. За необхідності включення підсвічення жезла білого кольору повзунок перемикача 8 режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення пересувається в крайнє ліве положення (див. кресл.). За необхідності використання жезла як проблискового маячка повзунок перемикача 8 пересувається на одне положення від крайнього лівого. Підсвічення жезла вимкнене при знаходженні повзунка перемикача в середньому положенні. За необхідності включення алкотестера повзунок перемикача 8 пересувається на одне положення від крайнього правого. За необхідності включення лампи ультрафіолетового діапазону свічення для перевірки ознак підробки документів повзунок перемикача 8 пересувається в крайнє праве положення (див. кресл.). За необхідності використання жезла як ліхтаря натискається кнопка 7. Про розряд акумуляторної батареї 3 свідчить свічення світлодіодів 12, 15 лише червоним кольором в режимі проблискового маячка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Жезл інспектора ДАІ модернізований з ультрафіолетовим підсвіченням для перевірки документів та алкотестером містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується за допомогою різьби до корпусу, у руків'ї розміщено акумуляторну батарею, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення, перетворювач напруги для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод блимаючий червоно-синього свічення, який з'єднаний з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу, який відрізняється тим, що у торці корпусу з елементами білого та чорного кольору розміщено давач алкотестера, чутливий до парів алкоголю, на який одягається одноразовий стерильний мундштук, навколо давача алкотестера розташовані світлодіоди з високою світловіддачею білого свічення, що використовуються як ліхтар, у елементі корпусу чорного кольору встановлений алкотестер з рідкокристалічним дисплеєм, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення використовується також для включення алкотестера, а у джгуті проводів, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу, містяться проводи для з'єднання давача алкотестера з алкотестером та для з'єднання алкотестера і світлодіодів з кнопкою, перемикачем та акумуляторною батареєю, розміщеними у руків'ї. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
