Жезл інспектора даі модернізований з металодетектором жм-3

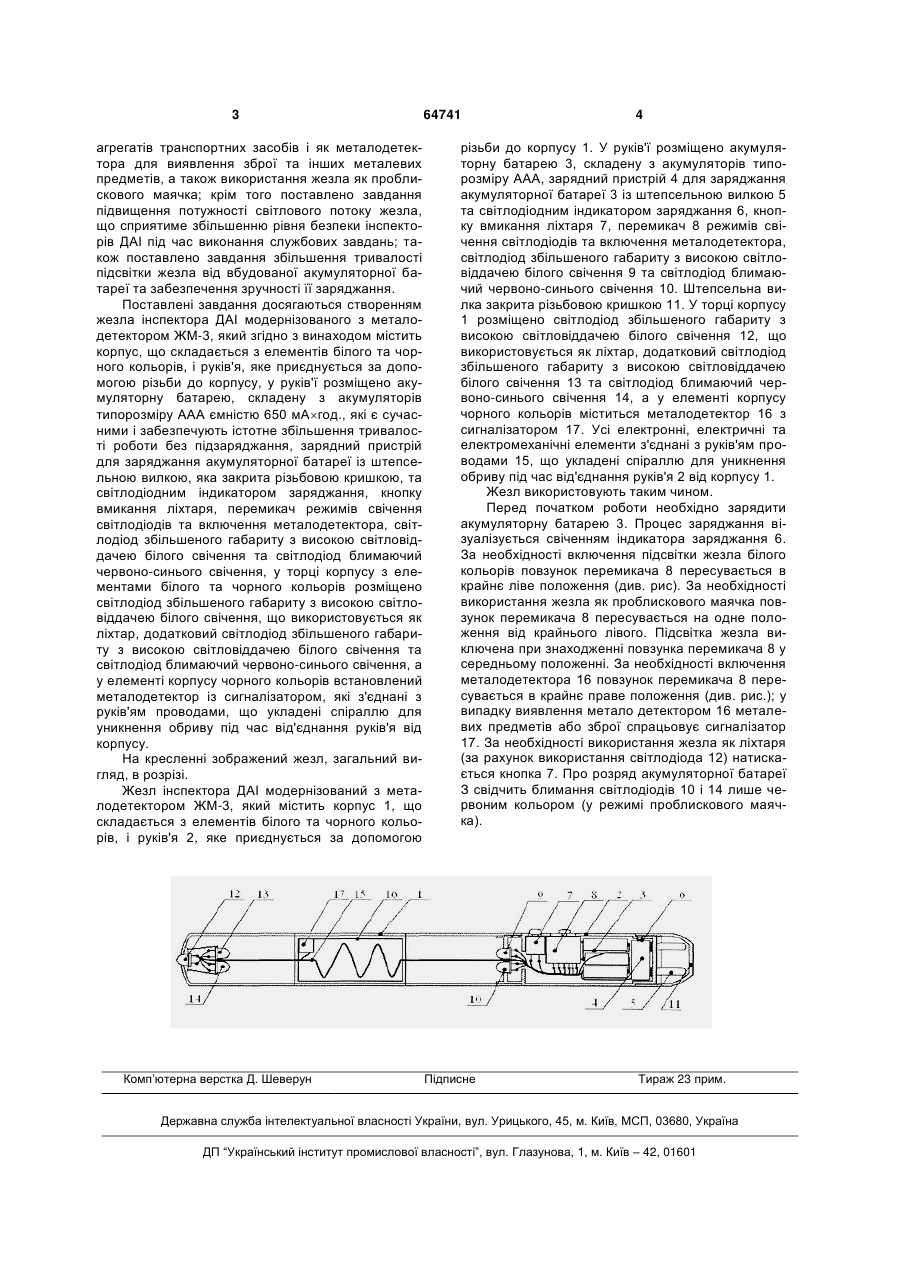

Жезл інспектора ДАІ модернізований з металодетектором ЖМ-3, що містить корпус, що складається з елементів білого та чорного кольорів, і руків'я, яке приєднується за допомогою різьби до корпусу, у руків'ї розміщено акумуляторну батарею, складену з акумуляторів типорозміру ААА, зарядний пристрій для заряджання акумуляторної U 1 3 агрегатів транспортних засобів і як металодетектора для виявлення зброї та інших металевих предметів, а також використання жезла як проблискового маячка; крім того поставлено завдання підвищення потужності світлового потоку жезла, що сприятиме збільшенню рівня безпеки інспекторів ДАІ під час виконання службових завдань; також поставлено завдання збільшення тривалості підсвітки жезла від вбудованої акумуляторної батареї та забезпечення зручності її заряджання. Поставлені завдання досягаються створенням жезла інспектора ДАІ модернізованого з металодетектором ЖМ-3, який згідно з винаходом містить корпус, що складається з елементів білого та чорного кольорів, і руків'я, яке приєднується за допомогою різьби до корпусу, у руків'ї розміщено акумуляторну батарею, складену з акумуляторів типорозміру ААА ємністю 650 мАгод., які є сучасними і забезпечують істотне збільшення тривалості роботи без підзаряджання, зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення металодетектора, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, у торці корпусу з елементами білого та чорного кольорів розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення, що використовується як ліхтар, додатковий світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у елементі корпусу чорного кольорів встановлений металодетектор із сигналізатором, які з'єднані з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. На кресленні зображений жезл, загальний вигляд, в розрізі. Жезл інспектора ДАІ модернізований з металодетектором ЖМ-3, який містить корпус 1, що складається з елементів білого та чорного кольорів, і руків'я 2, яке приєднується за допомогою Комп’ютерна верстка Д. Шеверун 64741 4 різьби до корпусу 1. У руків'ї розміщено акумуляторну батарею 3, складену з акумуляторів типорозміру ААА, зарядний пристрій 4 для заряджання акумуляторної батареї 3 із штепсельною вилкою 5 та світлодіодним індикатором заряджання 6, кнопку вмикання ліхтаря 7, перемикач 8 режимів свічення світлодіодів та включення металодетектора, світлодіод збільшеного габариту з високою світловіддачею білого свічення 9 та світлодіод блимаючий червоно-синього свічення 10. Штепсельна вилка закрита різьбовою кришкою 11. У торці корпусу 1 розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення 12, що використовується як ліхтар, додатковий світлодіод збільшеного габариту з високою світловіддачею білого свічення 13 та світлодіод блимаючий червоно-синього свічення 14, а у елементі корпусу чорного кольорів міститься металодетектор 16 з сигналізатором 17. Усі електронні, електричні та електромеханічні елементи з'єднані з руків'ям проводами 15, що укладені спіраллю для уникнення обриву під час від'єднання руків'я 2 від корпусу 1. Жезл використовують таким чином. Перед початком роботи необхідно зарядити акумуляторну батарею 3. Процес заряджання візуалізується свіченням індикатора заряджання 6. За необхідності включення підсвітки жезла білого кольорів повзунок перемикача 8 пересувається в крайнє ліве положення (див. рис). За необхідності використання жезла як проблискового маячка повзунок перемикача 8 пересувається на одне положення від крайнього лівого. Підсвітка жезла виключена при знаходженні повзунка перемикача 8 у середньому положенні. За необхідності включення металодетектора 16 повзунок перемикача 8 пересувається в крайнє праве положення (див. рис.); у випадку виявлення метало детектором 16 металевих предметів або зброї спрацьовує сигналізатор 17. За необхідності використання жезла як ліхтаря (за рахунок використання світлодіода 12) натискається кнопка 7. Про розряд акумуляторної батареї З свідчить блимання світлодіодів 10 і 14 лише червоним кольором (у режимі проблискового маячка). Підписне Тираж 23прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
