Балка навісного устаткування риштака скребкового конвеєра

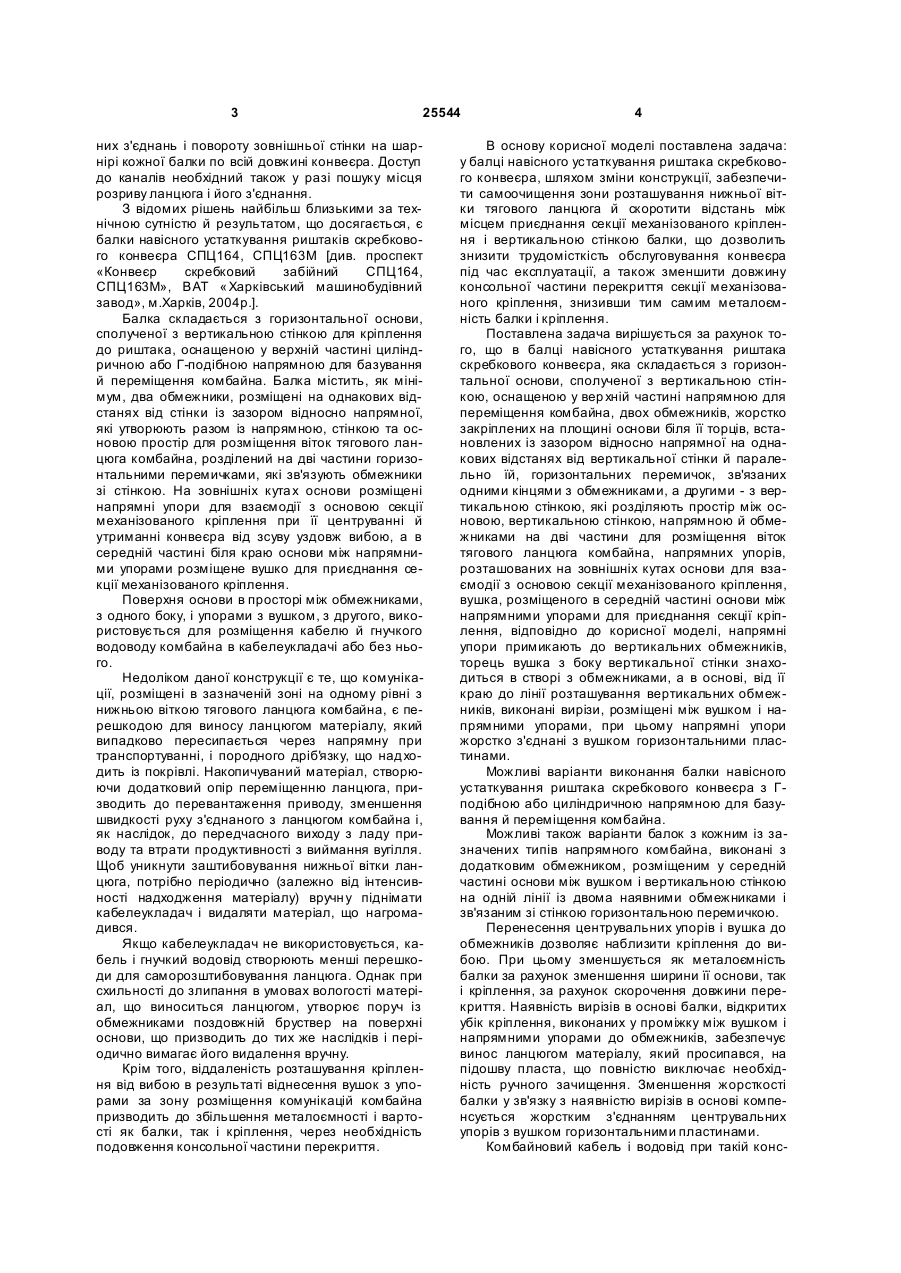

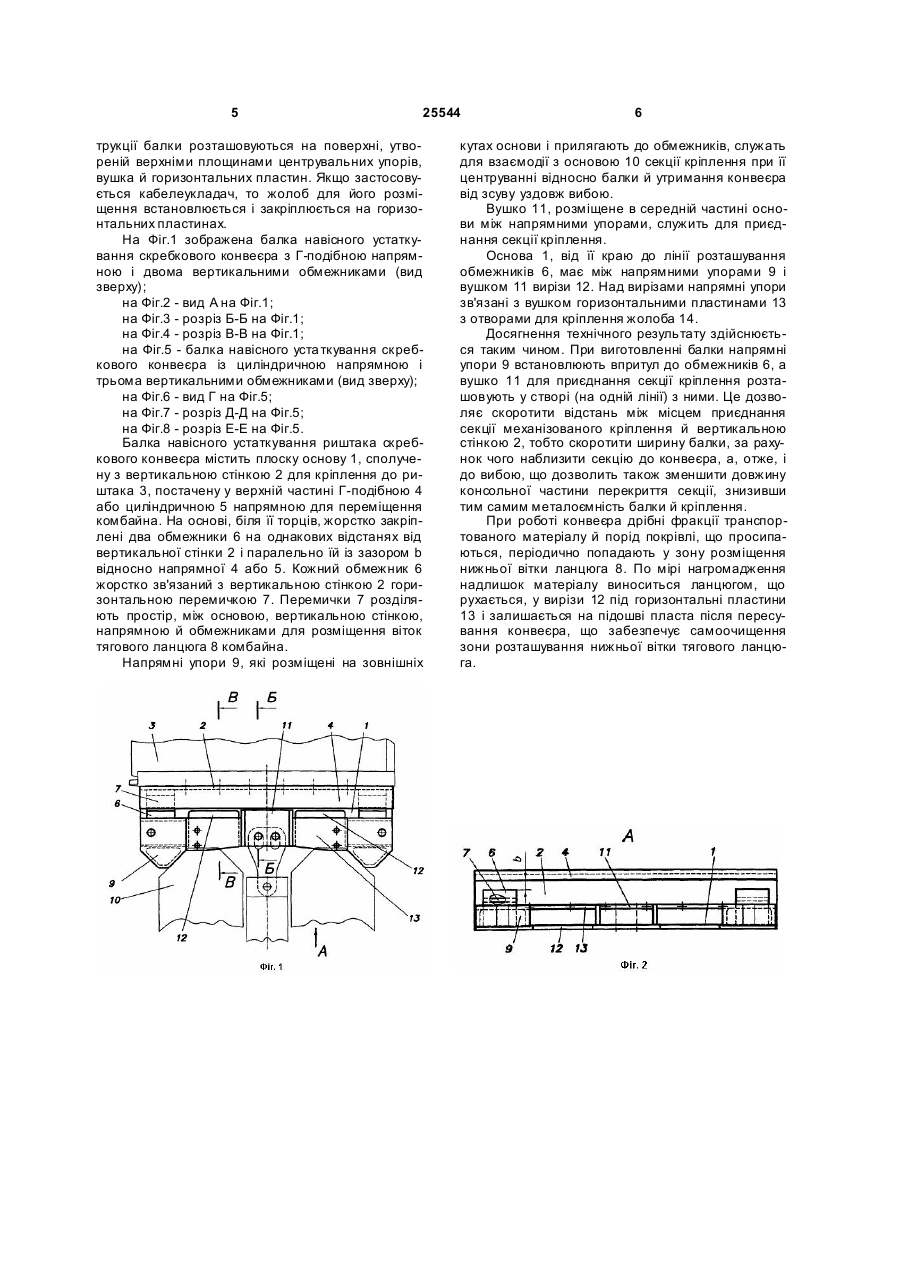

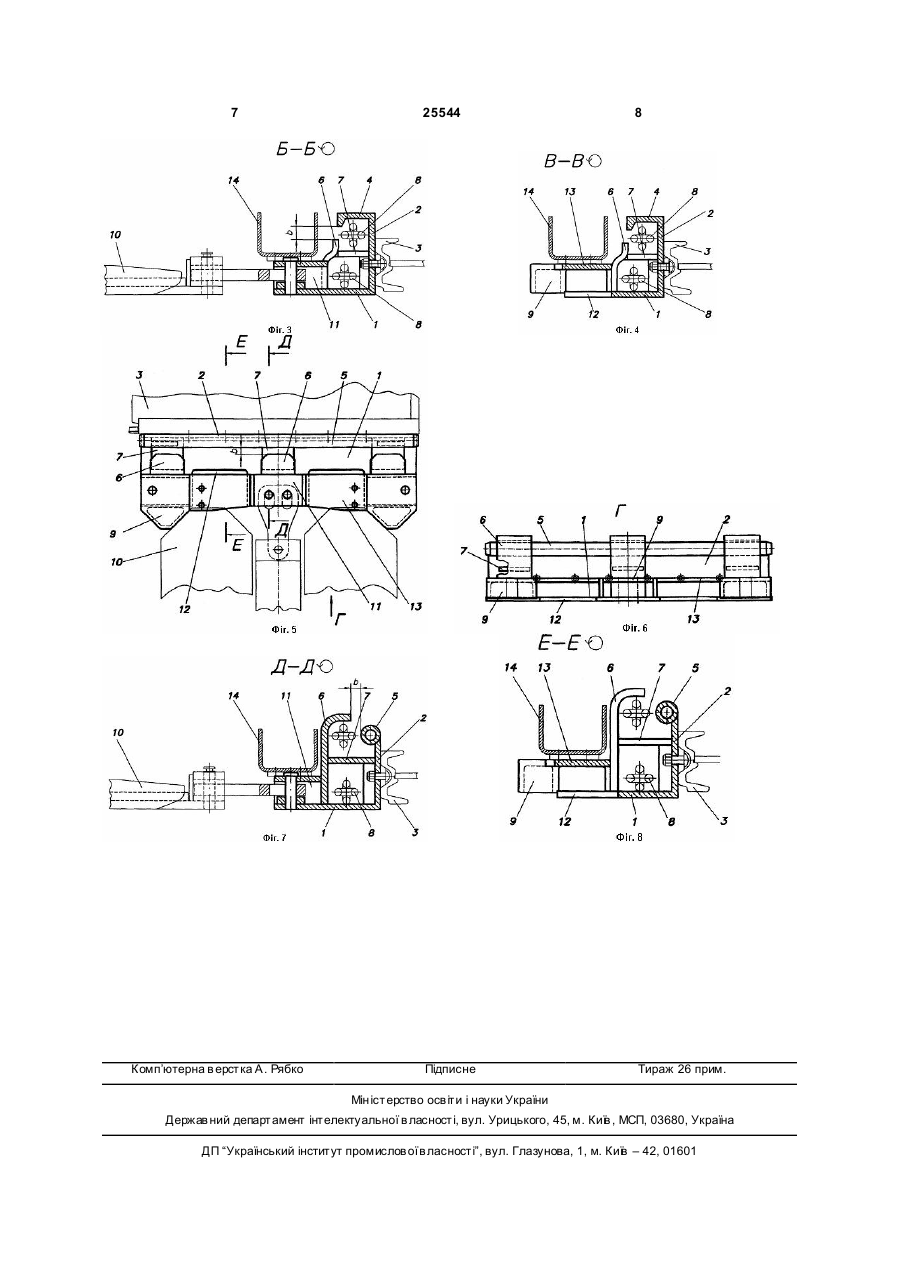

1. Балка навісного устаткування риштака скребкового конвеєра, яка складається з горизонтальної основи, сполученої з вертикальною стінкою, оснащеною у вер хній частині напрямною для переміщення комбайна, двох обмежників, жорстко закріплених на площині основи біля її торців, встановлених із зазором відносно напрямної, на однакових відстанях від вертикальної стінки й паралельно їй, горизонтальних перемичок, зв'язаних одними кінцями з вертикальними обмежниками, а другими з вертикальною стінкою, які розділяють простір між основою, вертикальною стінкою, на U 2 (19) 1 3 25544 них з'єднань і повороту зовнішньої стінки на шарнірі кожної балки по всій довжині конвеєра. Доступ до каналів необхідний також у разі пошуку місця розриву ланцюга і його з'єднання. З відомих рішень найбільш близькими за технічною сутністю й результатом, що досягається, є балки навісного устаткування риштаків скребкового конвеєра СПЦ164, СПЦ163М [див. проспект «Конвеєр скребковий забійний СПЦ164, СПЦ163М», ВАТ « Харківський машинобудівний завод», м.Харків, 2004p.]. Балка складається з горизонтальної основи, сполученої з вертикальною стінкою для кріплення до риштака, оснащеною у верхній частині циліндричною або Г-подібною напрямною для базування й переміщення комбайна. Балка містить, як мінімум, два обмежники, розміщені на однакових відстанях від стінки із зазором відносно напрямної, які утворюють разом із напрямною, стінкою та основою простір для розміщення віток тягового ланцюга комбайна, розділений на дві частини горизонтальними перемичками, які зв'язують обмежники зі стінкою. На зовнішніх кута х основи розміщені напрямні упори для взаємодії з основою секції механізованого кріплення при її центруванні й утриманні конвеєра від зсуву уздовж вибою, а в середній частині біля краю основи між напрямними упорами розміщене вушко для приєднання секції механізованого кріплення. Поверхня основи в просторі між обмежниками, з одного боку, і упорами з вушком, з другого, використовується для розміщення кабелю й гнучкого водоводу комбайна в кабелеукладачі або без нього. Недоліком даної конструкції є те, що комунікації, розміщені в зазначеній зоні на одному рівні з нижньою віткою тягового ланцюга комбайна, є перешкодою для виносу ланцюгом матеріалу, який випадково пересипається через напрямну при транспортуванні, і породного дріб'язку, що надходить із покрівлі. Накопичуваний матеріал, створюючи додатковий опір переміщенню ланцюга, призводить до перевантаження приводу, зменшення швидкості руху з'єднаного з ланцюгом комбайна і, як наслідок, до передчасного виходу з ладу приводу та втрати продуктивності з виймання вугілля. Щоб уникнути заштибовування нижньої вітки ланцюга, потрібно періодично (залежно від інтенсивності надходження матеріалу) вручн у піднімати кабелеукладач і видаляти матеріал, що нагромадився. Якщо кабелеукладач не використовується, кабель і гнучкий водовід створюють менші перешкоди для саморозштибовування ланцюга. Однак при схильності до злипання в умовах вологості матеріал, що виноситься ланцюгом, утворює поруч із обмежниками поздовжній бруствер на поверхні основи, що призводить до тих же наслідків і періодично вимагає його видалення вручну. Крім того, віддаленість розташування кріплення від вибою в результаті віднесення вушок з упорами за зону розміщення комунікацій комбайна призводить до збільшення металоємності і вартості як балки, так і кріплення, через необхідність подовження консольної частини перекриття. 4 В основу корисної моделі поставлена задача: у балці навісного устаткування риштака скребкового конвеєра, шляхом зміни конструкції, забезпечити самоочищення зони розташування нижньої вітки тягового ланцюга й скоротити відстань між місцем приєднання секції механізованого кріплення і вертикальною стінкою балки, що дозволить знизити трудомісткість обслуговування конвеєра під час експлуатації, а також зменшити довжину консольної частини перекриття секції механізованого кріплення, знизивши тим самим металоємність балки і кріплення. Поставлена задача вирішується за рахунок того, що в балці навісного устаткування риштака скребкового конвеєра, яка складається з горизонтальної основи, сполученої з вертикальною стінкою, оснащеною у вер хній частині напрямною для переміщення комбайна, двох обмежників, жорстко закріплених на площині основи біля її торців, встановлених із зазором відносно напрямної на однакових відстанях від вертикальної стінки й паралельно їй, горизонтальних перемичок,зв'язаних одними кінцями з обмежниками, а другими - з вертикальною стінкою, які розділяють простір між основою, вертикальною стінкою, напрямною й обмежниками на дві частини для розміщення віток тягового ланцюга комбайна, напрямних упорів, розташованих на зовнішніх кутах основи для взаємодії з основою секції механізованого кріплення, вушка, розміщеного в середній частині основи між напрямними упорами для приєднання секції кріплення, відповідно до корисної моделі, напрямні упори примикають до вертикальних обмежників, торець вушка з боку вертикальної стінки знаходиться в створі з обмежниками, а в основі, від її краю до лінії розташування вертикальних обмежників, виконані вирізи, розміщені між вушком і напрямними упорами, при цьому напрямні упори жорстко з'єднані з вушком горизонтальними пластинами. Можливі варіанти виконання балки навісного устаткування риштака скребкового конвеєра з Гподібною або циліндричною напрямною для базування й переміщення комбайна. Можливі також варіанти балок з кожним із зазначених типів напрямного комбайна, виконані з додатковим обмежником, розміщеним у середній частині основи між вушком і вертикальною стінкою на одній лінії із двома наявними обмежниками і зв'язаним зі стінкою горизонтальною перемичкою. Перенесення центрувальних упорів і вушка до обмежників дозволяє наблизити кріплення до вибою. При цьому зменшується як металоємність балки за рахунок зменшення ширини її основи, так і кріплення, за рахунок скорочення довжини перекриття. Наявність вирізів в основі балки, відкритих убік кріплення, виконаних у проміжку між вушком і напрямними упорами до обмежників, забезпечує винос ланцюгом матеріалу, який просипався, на підошву пласта, що повністю виключає необхідність ручного зачищення. Зменшення жорсткості балки у зв'язку з наявністю вирізів в основі компенсується жорстким з'єднанням центрувальних упорів з вушком горизонтальними пластинами. Комбайновий кабель і водовід при такій конс 5 25544 трукції балки розташовуються на поверхні, утвореній верхніми площинами центрувальних упорів, вушка й горизонтальних пластин. Якщо застосовується кабелеукладач, то жолоб для його розміщення встановлюється і закріплюється на горизонтальних пластинах. На Фіг.1 зображена балка навісного устаткування скребкового конвеєра з Г-подібною напрямною і двома вертикальними обмежниками (вид зверху); на Фіг.2 - вид А на Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1; на Фіг.4 - розріз В-В на Фіг.1; на Фіг.5 - балка навісного уста ткування скребкового конвеєра із циліндричною напрямною і трьома вертикальними обмежниками (вид зверху); на Фіг.6 - вид Г на Фіг.5; на Фіг.7 - розріз Д-Д на Фіг.5; на Фіг.8 - розріз Е-Е на Фіг.5. Балка навісного устаткування риштака скребкового конвеєра містить плоску основу 1, сполучену з вертикальною стінкою 2 для кріплення до риштака 3, постачену у верхній частині Г-подібною 4 або циліндричною 5 напрямною для переміщення комбайна. На основі, біля її торців, жорстко закріплені два обмежники 6 на однакових відстанях від вертикальної стінки 2 і паралельно їй із зазором b відносно напрямної 4 або 5. Кожний обмежник 6 жорстко зв'язаний з вертикальною стінкою 2 горизонтальною перемичкою 7. Перемички 7 розділяють простір, між основою, вертикальною стінкою, напрямною й обмежниками для розміщення віток тягового ланцюга 8 комбайна. Напрямні упори 9, які розміщені на зовнішніх 6 кутах основи і прилягають до обмежників, служать для взаємодії з основою 10 секції кріплення при її центруванні відносно балки й утримання конвеєра від зсуву уздовж вибою. Вушко 11, розміщене в середній частині основи між напрямними упорами, служить для приєднання секції кріплення. Основа 1, від її краю до лінії розташування обмежників 6, має між напрямними упорами 9 і вушком 11 вирізи 12. Над вирізами напрямні упори зв'язані з вушком горизонтальними пластинами 13 з отворами для кріплення жолоба 14. Досягнення технічного результату здійснюється таким чином. При виготовленні балки напрямні упори 9 встановлюють впритул до обмежників 6, а вушко 11 для приєднання секції кріплення розташовують у створі (на одній лінії) з ними. Це дозволяє скоротити відстань між місцем приєднання секції механізованого кріплення й вертикальною стінкою 2, тобто скоротити ширину балки, за рахунок чого наблизити секцію до конвеєра, а, отже, і до вибою, що дозволить також зменшити довжину консольної частини перекриття секції, знизивши тим самим металоємність балки й кріплення. При роботі конвеєра дрібні фракції транспортованого матеріалу й порід покрівлі, що просипаються, періодично попадають у зону розміщення нижньої вітки ланцюга 8. По мірі нагромадження надлишок матеріалу виноситься ланцюгом, що рухається, у вирізи 12 під горизонтальні пластини 13 і залишається на підошві пласта після пересування конвеєра, що забезпечує самоочищення зони розташування нижньої вітки тягового ланцюга. 7 Комп’ютерна в ерстка А. Рябко 25544 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
